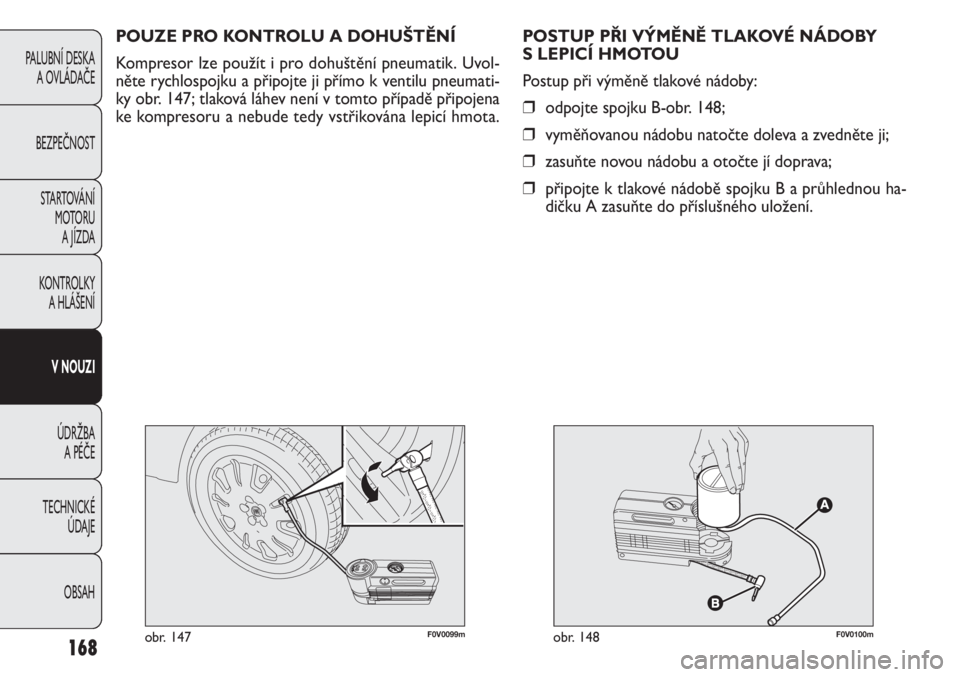

POSTUP PŘI VÝMĚNĚ TLAKOVÉ NÁDOBY
S LEPICÍ HMOTOU
Postup při výměně tlakové nádoby:
❒odpojte spojku B-obr. 148;
❒vyměňovanou nádobu natočte doleva a zvedněte ji;
❒zasuňte novou nádobu a otočte jí doprava;
❒připojte k tlakové nádobě spojku B a průhlednou ha-
dičku A zasuňte do příslušného uložení. POUZE PRO KONTROLU A DOHUŠTĚNÍ
Kompresor lze použít i pro dohuštění pneumatik. Uvol-
něte rychlospojku a připojte ji přímo k ventilu pneumati-
ky obr. 147; tlaková láhev není v tomto případě připojena
ke kompresoru a nebude tedy vstřikována lepicí hmota.
168
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
❒Před výměnou žárovky je nutno zkontrolovat, zda ne-
jsou kontakty zoxidované;
❒spálené žárovky je nutno vyměnit za nové stejného ty-
pu a výkonu;
❒po každé výměně žárovky ve světlometech zkontroluj-
te z bezpečnostních důvodů sklon světelných paprsků;
❒jestliže přestane svítit některá žárovka, zkontrolujte
nejdříve příslušnou pojistku: viz umístění pojistek v od-
díle „Výměna pojistek“ v této kapitole.
169
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Úpravy nebo opravy elektrické soustavy,
prováděné nesprávně a bez zohlednění
technických charakteristik zařízení, mohou způ-
sobit funkční abnormality a vznik požáru.
POZOR
Halogenové žárovky obsahují stlačený plyn
a v případě jejich rozbití může dojít k roz-
ptylu skleněných střepů.
POZOR
U halogenových žárovek se dotýkejte pou-
ze jejich kovové části. Jestliže se dotknete
prsty skleněné baňky žárovky, sníží se in-
tenzita světelného svazku. Může dojít i ke zkrácení
životnosti žárovky. V případě náhodného kontaktu
otřete baňku tkaninou navlhčenou alkoholem a ne-
chte ji vyschnout .
Výměnu žárovek je vhodné svěřit pokud
možno autorizovanému servisu Fiat . Správ-
ná funkce a seřízení vnějších světel předsta-
vují základní předpoklad pro bezpečnost jízdy a do-
držení platných předpisů.
UPOZORNĚNÍ Na vnitřní ploše světlometu se může ob-
jevit mírné zamlžení. Nejedná se o závadu, je to přiroze-
ný jev, vyvolaný nízkou teplotou a určitým stupněm vlh-
kosti vzduchu; po zapnutí světlometů zamlžení rychle zmizí.
Kapky ve světlometu znamenají zatékání vody – vyhledej-
te autorizovaný servis Fiat.

F0V0027mobr. 149
TYPY ŽÁROVEK obr. 149
Ve vozidle jsou nainstalované žárovky různého typu:
A Celoskleněné žárovky: nasazené zatlačením. Vyjímají se
vytažením.
B Bajonetové žárovky: pro vyjmutí z objímky je nutno vzít
za hlavici žárovky, otočit jí doleva a vytáhnout ji.
C Válcové žárovky: vyjmou se uvolněním a vytažením
z kontaktů.
170
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
D Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.
E Halogenové žárovky: před vyjmutím je třeba uvolnit za-
jišťovací pružinky z uložení.

171
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Žárovky Typ Příkon Odkaz na obr.
Dálková světla H1 55 W E
Potkávací světla H7 55 WD
Přední obrysová W5W 5 WA
Světla pro denní svícení W21W 21 WA
Přední ukazatelé směru PY21W 21 WB
Boční ukazatelé směru WY5W 5 WA
Zadní ukazatelé směru PY21W 21 WB
Koncová světla/koncová světla do mlhy P4/21W 4 W/21 WB
Brzdová světla P21W 21 WB
3. brzdové světlo W5W 5 WA
3° stop (for privacy glass) Xenon 6W 6WA
Zpátečka W16W 16 WA
Přední světla do mlhy (u příslušných verzí) H1 55 WE
Přední stropní svítilna s kolébkovým
prosvětlovacím krytem C10W 10 WC
Přední stropní svítilna s bodovými světly
(u příslušné verze) C10W 10 WC
Zadní stropní svítilna (Doblò/Doblò Combi) C10W 10 WC
Zadní stropní svítilna (Cargo) C15W 15WC
Přídavná zadní stropní svítilna Cargo dlouhý rozvor C10W 10 WC
Přenosná svítilna (Cargo – u příslušné verze) C10W 10 WC
Svítilna v zavazadlovém prostoru
(Doblò/Doblò Combi) W5W 5 WA

F0V0028mobr. 150F0V0029mobr. 151
VÝMĚNA ŽÁROVKY VNĚJŠÍCH
SVĚTEL
Typ a výkon žárovky jsou uvedeny v části „Výměna žárovek”.
PŘEDNÍ OPTICKÉ SKUPINY obr. 150
Přední optické skupiny obsahují žárovky obrysových, pot-
