2011 FIAT DOBLO COMBI Manual de Empleo y Cuidado (in Spanish)

224
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

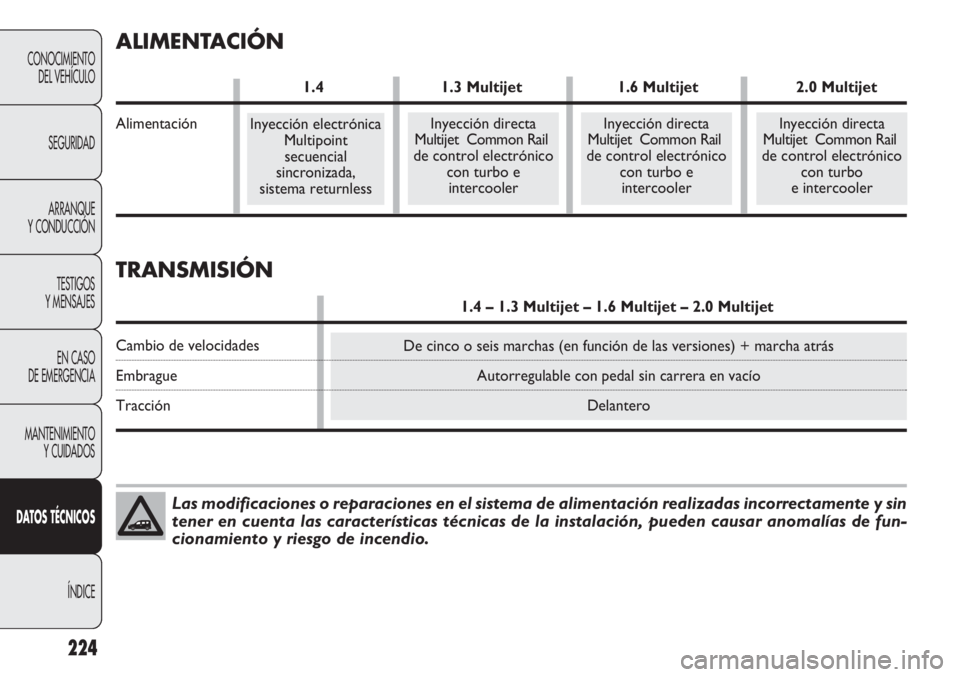

Las modificaciones o reparaciones en el sistema de alimentación realizadas incorrectamente y sin
tener en cuenta las características técnicas de la instalación, pueden causar anomalías de fun-
cionamiento y riesgo de incendio.
Inyección electrónica
Multipoint
secuencial
sincronizada,
sistema returnlessInyección directa
Multijet Common Rail
de control electrónico
con turbo e
intercoolerInyección directa
Multijet Common Rail
de control electrónico
con turbo e
intercoolerInyección directa
Multijet Common Rail
de control electrónico
con turbo
e intercooler
De cinco o seis marchas (en función de las versiones) + marcha atrás
Autorregulable con pedal sin carrera en vacío
Delantero
TRANSMISIÓN
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Cambio de velocidades
Embrague
Tracción
ALIMENTACIÓN
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
Alimentación

225
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

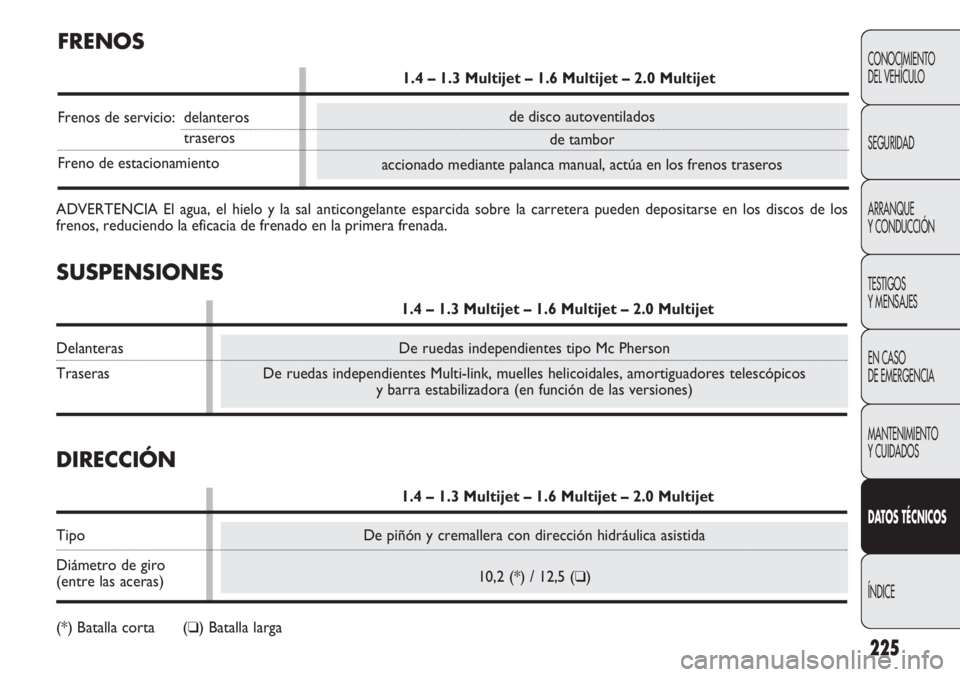

De piñón y cremallera con dirección hidráulica asistida
10,2 (*) / 12,5 (
❑)
de disco autoventilados
de tambor
accionado mediante palanca manual, actúa en los frenos traseros
De ruedas independientes tipo Mc Pherson
De ruedas independientes Multi-link, muelles helicoidales, amortiguadores telescópicos
y barra estabilizadora (en función de las versiones)
FRENOS
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Frenos de servicio: delanteros
traseros
Freno de estacionamiento
SUSPENSIONES
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Delanteras
Traseras
DIRECCIÓN
1.4 – 1.3 Multijet – 1.6 Multijet – 2.0 Multijet
Tipo
Diámetro de giro
(entre las aceras)
(*) Batalla corta (
❑) Batalla larga ADVERTENCIA El agua, el hielo y la sal anticongelante esparcida sobre la carretera pueden depositarse en los discos de los
frenos, reduciendo la eficacia de frenado en la primera frenada.

226
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

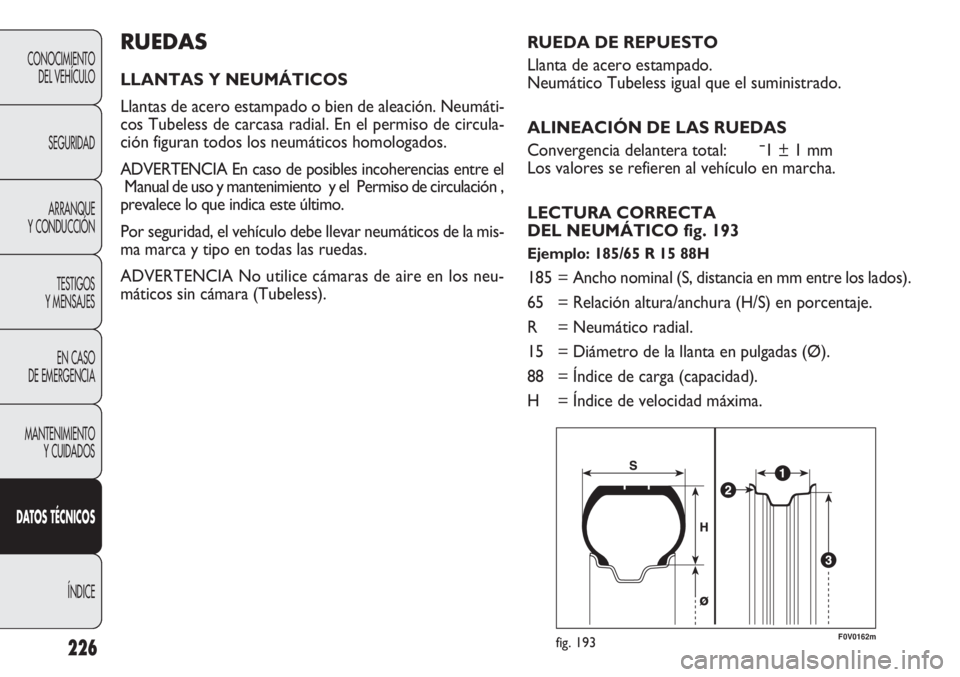

RUEDAS
LLANTAS Y NEUMÁTICOS
Llantas de acero estampado o bien de aleación. Neumáti-
cos Tubeless de carcasa radial. En el permiso de circula-
ción figuran todos los neumáticos homologados.
ADVERTENCIA En caso de posibles incoherencias entre el
Manual de uso y mantenimiento y el Permiso de circulación ,
prevalece lo que indica este último.
Por seguridad, el vehículo debe llevar neumáticos de la mis-
ma marca y tipo en todas las ruedas.
ADVERTENCIA No utilice cámaras de aire en los neu-
máticos sin cámara (Tubeless).
F0V0162mfig. 193
RUEDA DE REPUESTO
Llanta de acero estampado.
Neumático Tubeless igual que el suministrado.
ALINEACIÓN DE LAS RUEDAS
Convergencia delantera total: ¯1 ± 1 mm
Los valores se refieren al vehículo en marcha.
LECTURA CORRECTA
DEL NEUMÁTICO fig. 193
Ejemplo: 185/65 R 15 88H
185 = Ancho nominal (S, distancia en mm entre los lados).
65 = Relación altura/anchura (H/S) en porcentaje.
R = Neumático radial.
15 = Diámetro de la llanta en pulgadas (Ø).
88 = Índice de carga (capacidad).
H = Índice de velocidad máxima.

227
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

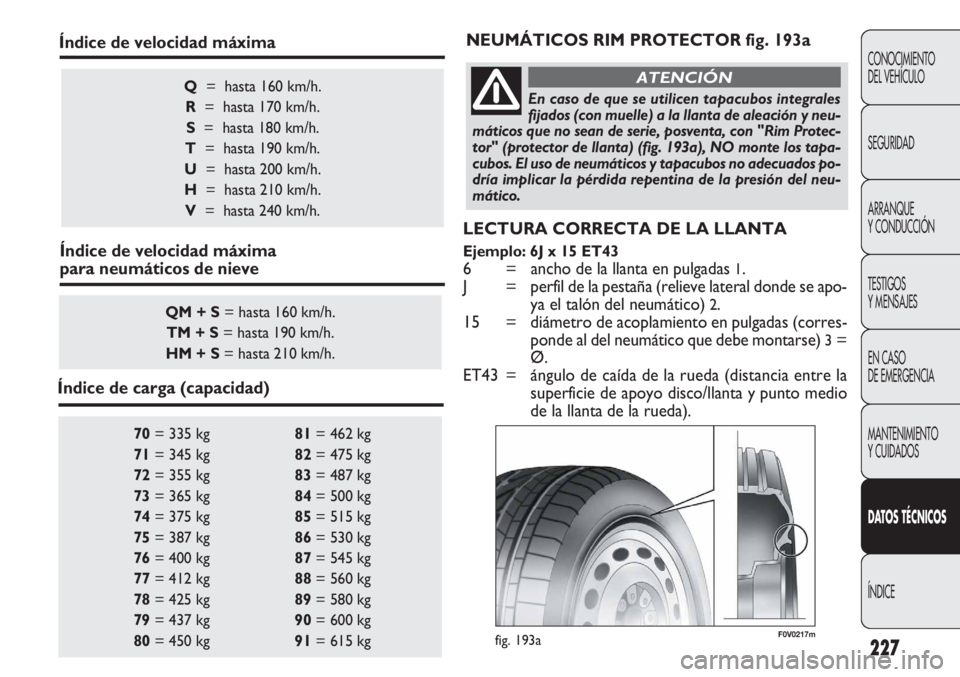

70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Q= hasta 160 km/h.
R= hasta 170 km/h.
S= hasta 180 km/h.
T= hasta 190 km/h.
U= hasta 200 km/h.
H= hasta 210 km/h.
V= hasta 240 km/h.
QM + S= hasta 160 km/h.
TM + S= hasta 190 km/h.
HM + S= hasta 210 km/h.
Índice de velocidad máxima
Índice de velocidad máxima
para neumáticos de nieve
Índice de carga (capacidad)NEUMÁTICOS RIM PROTECTOR fig. 193a
En caso de que se utilicen tapacubos integrales
fijados (con muelle) a la llanta de aleación y neu-
máticos que no sean de serie, posventa, con "Rim Protec-
tor" (protector de llanta) (fig. 193a), NO monte los tapa-
cubos. El uso de neumáticos y tapacubos no adecuados po-
dría implicar la pérdida repentina de la presión del neu-
mático.
ATENCIÓN
F0V0217mfig. 193a
LECTURA CORRECTA DE LA LLANTA
Ejemplo: 6J x 15 ET43
6 = ancho de la llanta en pulgadas 1.
J = perfil de la pestaña (relieve lateral donde se apo-
ya el talón del neumático)
2.
15 = diámetro de acoplamiento en pulgadas (corres-
ponde al del neumático que debe montarse)
3=
Ø.
ET43 = ángulo de caída de la rueda (distancia entre la
superficie de apoyo disco/llanta y punto medio
de la llanta de la rueda).

228
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Versiones Llantas Neumáticos RUEDA DE REPUESTO(para versiones/países donde esté previsto)
De serie De nieve Llanta Neumático
1.4 Todos los modelos6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
1.3 Multijet Cargo6Jx15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Plazas (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6JX15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Plazas (M1)6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Combi (N1)6JX15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
1.6 Multijet Cargo6JX15 ET39 Light 185/65 R15 92T 185/65 R15 92Q (M+S) 6JX15 ET39 Light 185/65 R15 92T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
Cargo Maxi6JX16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
5 Plazas (M1)6JX15 ET39 Light 185/65 R15 88T 185/65 R15 88Q (M+S) 6Jx15 ET39 Light 185/65 R15 88T
6Jx15 ET39 Heavy 195/65 R15 95T (*) 195/65 R15 95Q (M+S) 6JX15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*)195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
7 Plazas (M1)6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
Combi (N1)6Jx15 ET39 Heavy 195/65 R15 95T 195/65 R15 95Q (M+S) 6Jx15 ET39 Heavy 195/65 R15 95T
6JX16 ET36,5195/60 R16 C 99T (*) 195/60 R16 C 99Q (M+S) 6JX16 ET36,5 195/60 R16 C 99T
2.0 Multijet Todos los modelos6Jx16 ET36,5 195/60 R16 C 99T 195/60 R16 C 99Q (M+S) 6Jx16 ET36,5 195/60 R16 C 99T
(*) En alternativa

229
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

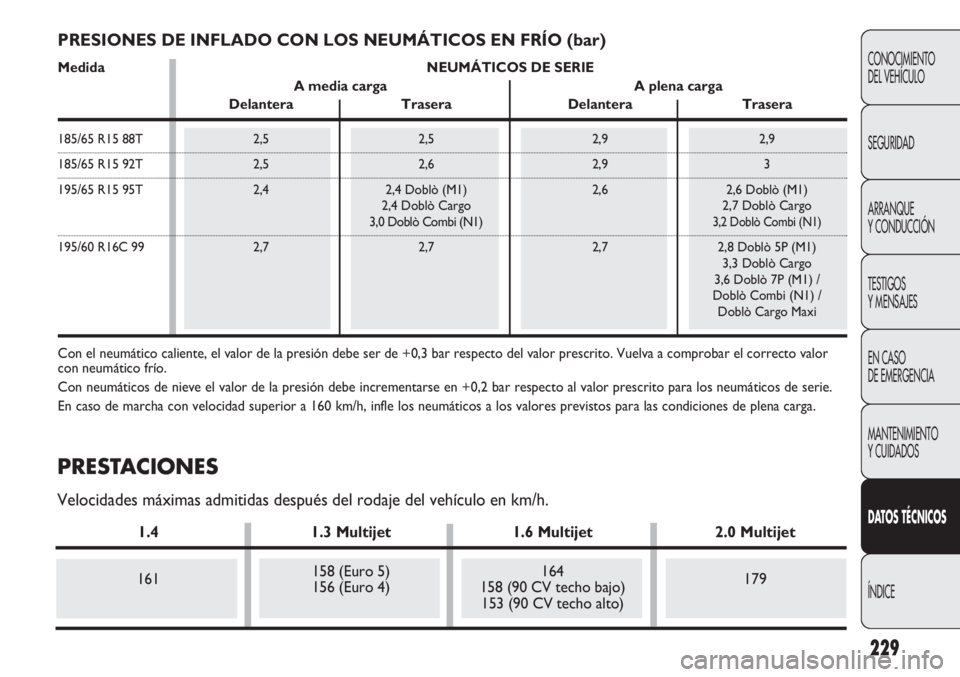

PRESIONES DE INFLADO CON LOS NEUMÁTICOS EN FRÍO (bar)
Medida NEUMÁTICOS DE SERIE
A media carga A plena carga
Delantera Trasera Delantera Trasera
185/65 R15 88T 2,5 2,5 2,9 2,9
185/65 R15 92T 2,5 2,6 2,9 3
195/65 R15 95T 2,4 2,4 Doblò (M1) 2,6 2,6 Doblò (M1)
2,4 Doblò Cargo 2,7 Doblò Cargo
3,0 Doblò Combi (N1)3,2 Doblò Combi (N1)
195/60 R16C 99 2,7 2,7 2,7 2,8 Doblò 5P (M1)
3,3 Doblò Cargo
3,6 Doblò 7P (M1) /
Doblò Combi (N1) /
Doblò Cargo Maxi
Con el neumático caliente, el valor de la presión debe ser de +0,3 bar respecto del valor prescrito. Vuelva a comprobar el correcto valor
con neumático frío.
Con neumáticos de nieve el valor de la presión debe incrementarse en +0,2 bar respecto al valor prescrito para los neumáticos de serie.
En caso de marcha con velocidad superior a 160 km/h, infle los neumáticos a los valores previstos para las condiciones de plena carga.
PRESTACIONES
Velocidades máximas admitidas después del rodaje del vehículo en km/h.
1.4 1.3 Multijet 1.6 Multijet 2.0 Multijet
161158 (Euro 5) 164
179
156 (Euro 4) 158 (90 CV techo bajo)
153 (90 CV techo alto)

230
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

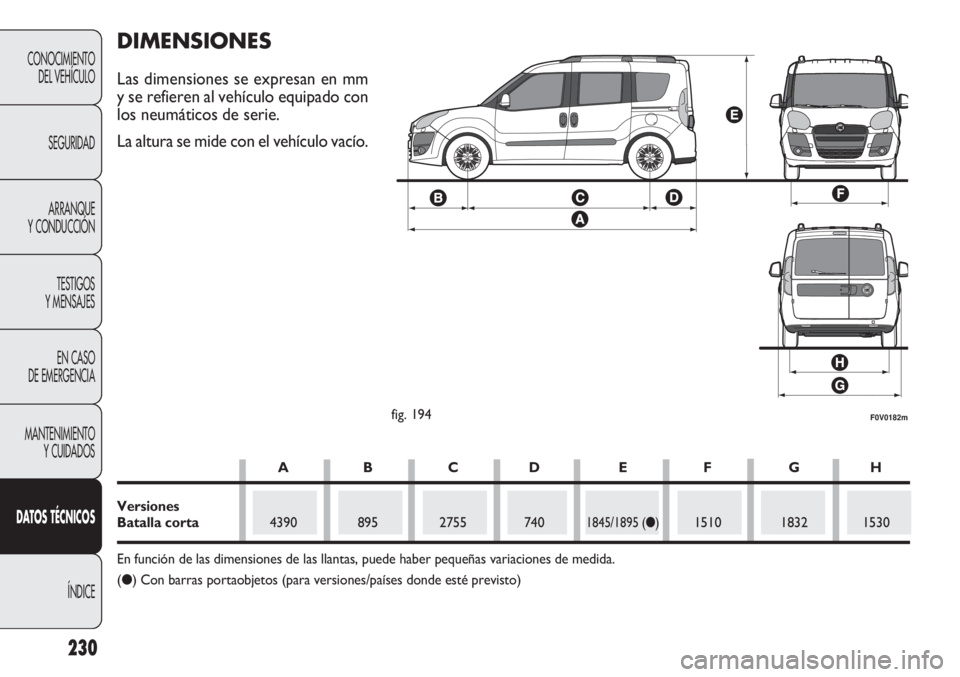

F0V0182mfig. 194
DIMENSIONES
Las dimensiones se expresan en mm
y se refieren al vehículo equipado con
los neumáticos de serie.
La altura se mide con el vehículo vacío.
AB CD E F GH
Versiones
Batalla corta4390 895 2755 7401845/1895 (●)1510 1832 1530
En función de las dimensiones de las llantas, puede haber pequeñas variaciones de medida.
(●) Con barras portaobjetos (para versiones/países donde esté previsto)

231
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

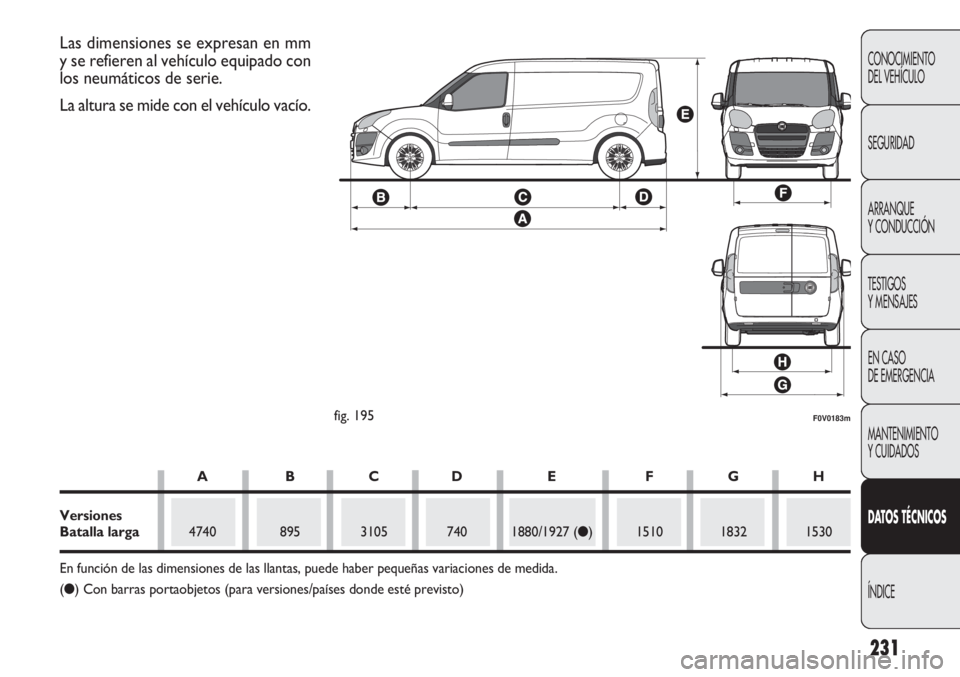

F0V0183mfig. 195
Las dimensiones se expresan en mm
y se refieren al vehículo equipado con
los neumáticos de serie.
La altura se mide con el vehículo vacío.
ABCD E FGH
Versiones
Batalla larga4740 895 3105 740 1880/1927 (●) 1510 1832 1530
En función de las dimensiones de las llantas, puede haber pequeñas variaciones de medida.
(●) Con barras portaobjetos (para versiones/países donde esté previsto)
