2011 FIAT DOBLO COMBI Manual de Empleo y Cuidado (in Spanish)

144
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

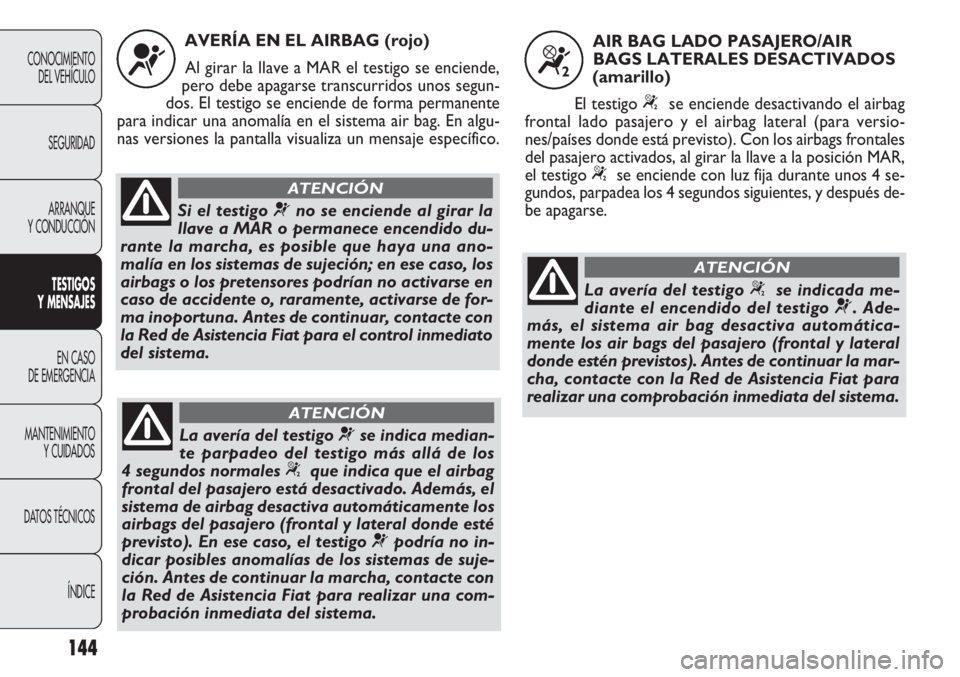

AVERÍA EN EL AIRBAG (rojo)
Al girar la llave a MAR el testigo se enciende,
pero debe apagarse transcurridos unos segun-
dos. El testigo se enciende de forma permanente
para indicar una anomalía en el sistema air bag. En algu-
nas versiones la pantalla visualiza un mensaje específico.
¬
Si el testigo ¬no se enciende al girar la
llave a MAR o permanece encendido du-
rante la marcha, es posible que haya una ano-
malía en los sistemas de sujeción; en ese caso, los
airbags o los pretensores podrían no activarse en
caso de accidente o, raramente, activarse de for-
ma inoportuna. Antes de continuar, contacte con
la Red de Asistencia Fiat para el control inmediato
del sistema.
ATENCIÓN
La avería del testigo ¬se indica median-
te parpadeo del testigo más allá de los
4 segundos normales
“que indica que el airbag
frontal del pasajero está desactivado. Además, el
sistema de airbag desactiva automáticamente los
airbags del pasajero (frontal y lateral donde esté
previsto). En ese caso, el testigo ¬podría no in-
dicar posibles anomalías de los sistemas de suje-
ción. Antes de continuar la marcha, contacte con
la Red de Asistencia Fiat para realizar una com-
probación inmediata del sistema.
ATENCIÓN
AIR BAG LADO PASAJERO/AIR
BAGS LATERALES DESACTIVADOS
(amarillo)
El testigo
“se enciende desactivando el airbag
frontal lado pasajero y el airbag lateral (para versio-
nes/países donde está previsto). Con los airbags frontales
del pasajero activados, al girar la llave a la posición MAR,
el testigo
“se enciende con luz fija durante unos 4 se-
gundos, parpadea los 4 segundos siguientes, y después de-
be apagarse.
La avería del testigo “se indicada me-
diante el encendido del testigo
¬. Ade-
más, el sistema air bag desactiva automática-
mente los air bags del pasajero (frontal y lateral
donde estén previstos). Antes de continuar la mar-
cha, contacte con la Red de Asistencia Fiat para
realizar una comprobación inmediata del sistema.
ATENCIÓN

145
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

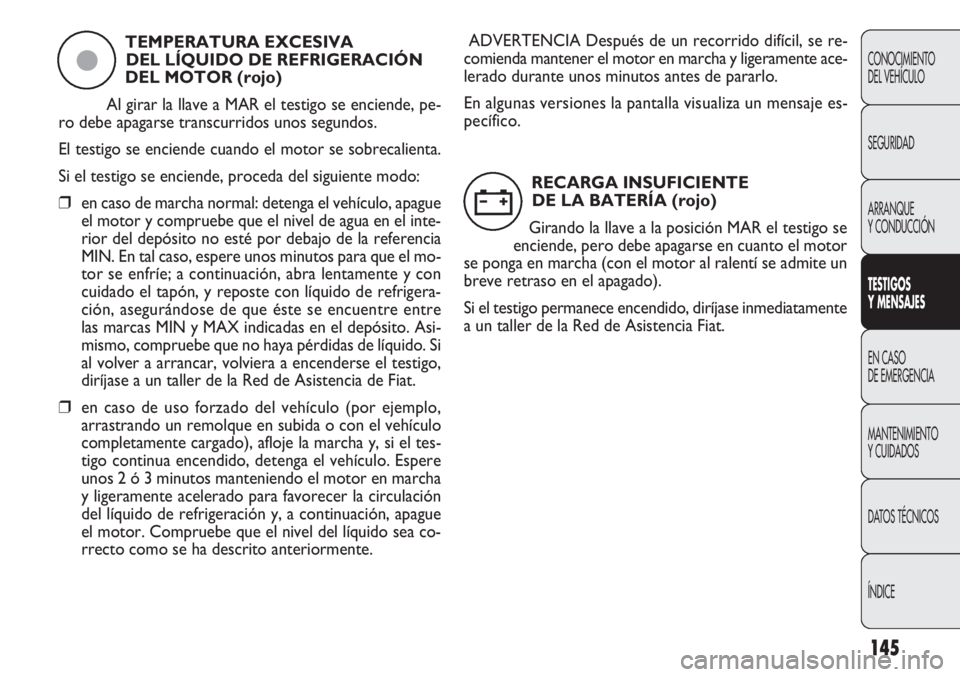

TEMPERATURA EXCESIVA
DEL LÍQUIDO DE REFRIGERACIÓN
DEL MOTOR (rojo)
Al girar la llave a MAR el testigo se enciende, pe-
ro debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el motor se sobrecalienta.
Si el testigo se enciende, proceda del siguiente modo:
❒en caso de marcha normal: detenga el vehículo, apague
el motor y compruebe que el nivel de agua en el inte-
rior del depósito no esté por debajo de la referencia
MIN. En tal caso, espere unos minutos para que el mo-
tor se enfríe; a continuación, abra lentamente y con
cuidado el tapón, y reposte con líquido de refrigera-
ción, asegurándose de que éste se encuentre entre
las marcas MIN y MAX indicadas en el depósito. Asi-
mismo, compruebe que no haya pérdidas de líquido. Si
al volver a arrancar, volviera a encenderse el testigo,
diríjase a un taller de la Red de Asistencia de Fiat.
❒en caso de uso forzado del vehículo (por ejemplo,
arrastrando un remolque en subida o con el vehículo
completamente cargado), afloje la marcha y, si el tes-
tigo continua encendido, detenga el vehículo. Espere
unos 2 ó 3 minutos manteniendo el motor en marcha
y ligeramente acelerado para favorecer la circulación
del líquido de refrigeración y, a continuación, apague
el motor. Compruebe que el nivel del líquido sea co-
rrecto como se ha descrito anteriormente.
ç
ADVERTENCIA Después de un recorrido difícil, se re-
comienda mantener el motor en marcha y ligeramente ace-
lerado durante unos minutos antes de pararlo.
En algunas versiones la pantalla visualiza un mensaje es-
pecífico.
RECARGA INSUFICIENTE
DE LA BATERÍA (rojo)
Girando la llave a la posición MAR el testigo se
enciende, pero debe apagarse en cuanto el motor
se ponga en marcha (con el motor al ralentí se admite un
breve retraso en el apagado).
Si el testigo permanece encendido, diríjase inmediatamente
a un taller de la Red de Asistencia Fiat.
w

AVERÍA EN EL SISTEMA
HILL HOLDER (amarillo)
(para versiones/países donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
El encendido del testigo indica una avería en el sistema Hill
Holder. En este caso diríjase lo antes posible a un taller de
la Red de Asistencia Fiat. En algunas versiones la avería se
indica con el encendido del testigo áacompañado del co-
rrespondiente mensaje en la pantalla.
*

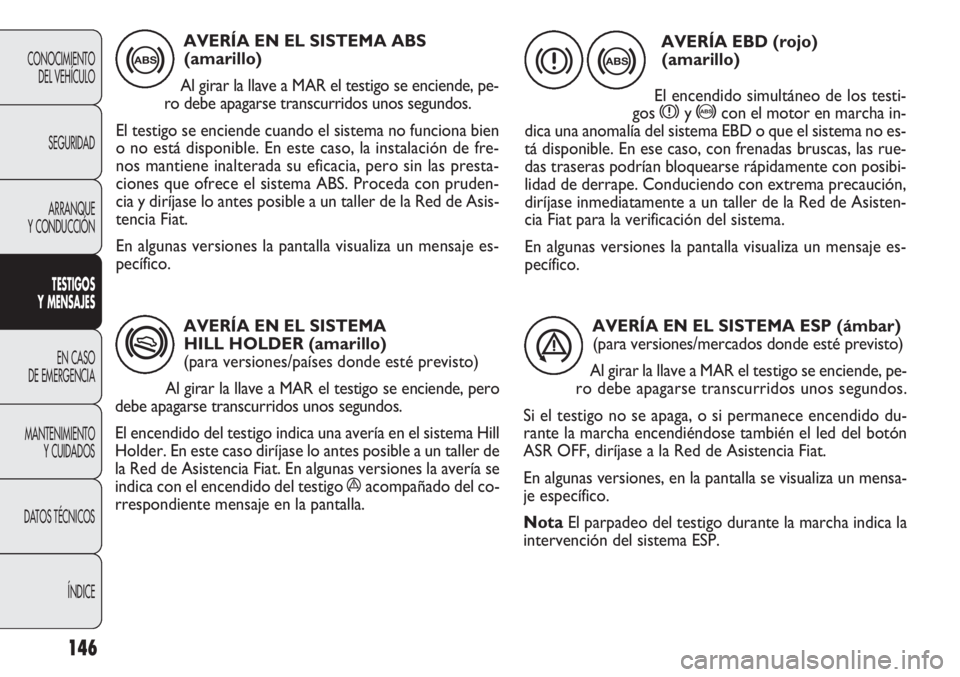

AVERÍA EN EL SISTEMA ABS
(amarillo)
Al girar la llave a MAR el testigo se enciende, pe-
ro debe apagarse transcurridos unos segundos.
El testigo se enciende cuando el sistema no funciona bien
o no está disponible. En este caso, la instalación de fre-
nos mantiene inalterada su eficacia, pero sin las presta-
ciones que ofrece el sistema ABS. Proceda con pruden-
cia y diríjase lo antes posible a un taller de la Red de Asis-
tencia Fiat.
En algunas versiones la pantalla visualiza un mensaje es-
pecífico.
146
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
>
AVERÍA EBD (rojo)
(amarillo)
El encendido simultáneo de los testi-
gos
xy >con el motor en marcha in-
dica una anomalía del sistema EBD o que el sistema no es-
tá disponible. En ese caso, con frenadas bruscas, las rue-
das traseras podrían bloquearse rápidamente con posibi-
lidad de derrape. Conduciendo con extrema precaución,
diríjase inmediatamente a un taller de la Red de Asisten-
cia Fiat para la verificación del sistema.
En algunas versiones la pantalla visualiza un mensaje es-
pecífico.
> x
AVERÍA EN EL SISTEMA ESP (ámbar)
(para versiones/mercados donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pe-
ro debe apagarse transcurridos unos segundos.
Si el testigo no se apaga, o si permanece encendido du-
rante la marcha encendiéndose también el led del botón
ASR OFF, diríjase a la Red de Asistencia Fiat.
En algunas versiones, en la pantalla se visualiza un mensa-
je específico.
NotaEl parpadeo del testigo durante la marcha indica la
intervención del sistema ESP.
á

ENCENDIDO FIJO:
PRESIÓN INSUFICIENTE

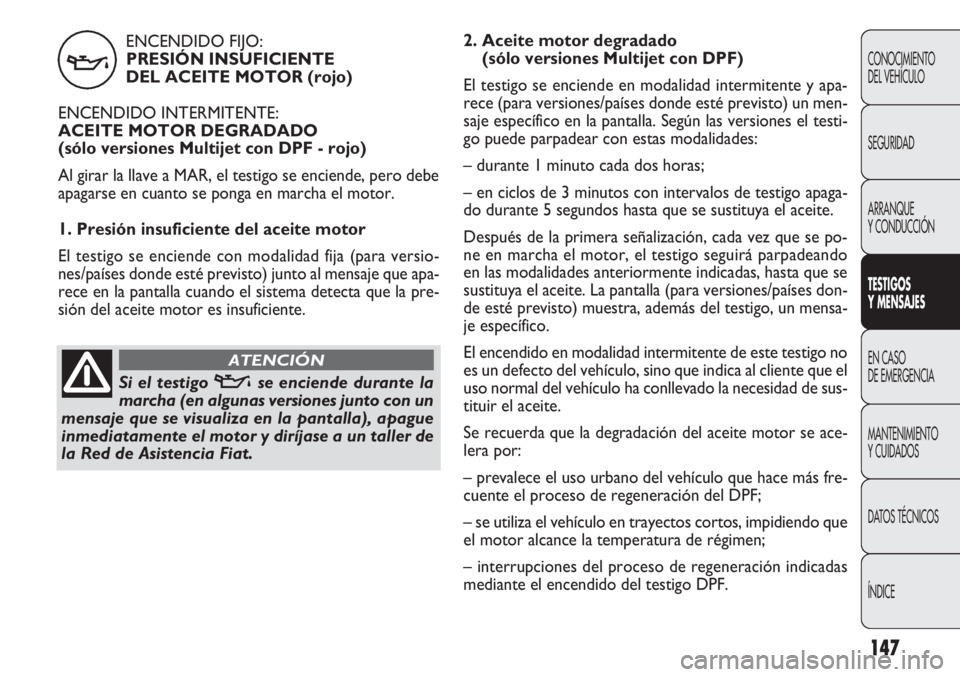

DEL ACEITE MOTOR (rojo)
ENCENDIDO INTERMITENTE:
ACEITE MOTOR DEGRADADO
(sólo versiones Multijet con DPF - rojo)
Al girar la llave a MAR, el testigo se enciende, pero debe
apagarse en cuanto se ponga en marcha el motor.
1. Presión insuficiente del aceite motor
El testigo se enciende con modalidad fija (para versio-
nes/países donde esté previsto) junto al mensaje que apa-
rece en la pantalla cuando el sistema detecta que la pre-
sión del aceite motor es insuficiente.
147
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
v
Si el testigo vse enciende durante la
marcha (en algunas versiones junto con un
mensaje que se visualiza en la pantalla), apague
inmediatamente el motor y diríjase a un taller de
la Red de Asistencia Fiat.
ATENCIÓN
2. Aceite motor degradado
(sólo versiones Multijet con DPF)
El testigo se enciende en modalidad intermitente y apa-
rece (para versiones/países donde esté previsto) un men-
saje específico en la pantalla. Según las versiones el testi-
go puede parpadear con estas modalidades:
– durante 1 minuto cada dos horas;
– en ciclos de 3 minutos con intervalos de testigo apaga-
do durante 5 segundos hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se po-
ne en marcha el motor, el testigo seguirá parpadeando
en las modalidades anteriormente indicadas, hasta que se
sustituya el aceite. La pantalla (para versiones/países don-
de esté previsto) muestra, además del testigo, un mensa-
je específico.
El encendido en modalidad intermitente de este testigo no
es un defecto del vehículo, sino que indica al cliente que el
uso normal del vehículo ha conllevado la necesidad de sus-
tituir el aceite.
Se recuerda que la degradación del aceite motor se ace-
lera por:
– prevalece el uso urbano del vehículo que hace más fre-
cuente el proceso de regeneración del DPF;
– se utiliza el vehículo en trayectos cortos, impidiendo que
el motor alcance la temperatura de régimen;
– interrupciones del proceso de regeneración indicadas
mediante el encendido del testigo DPF.

148
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

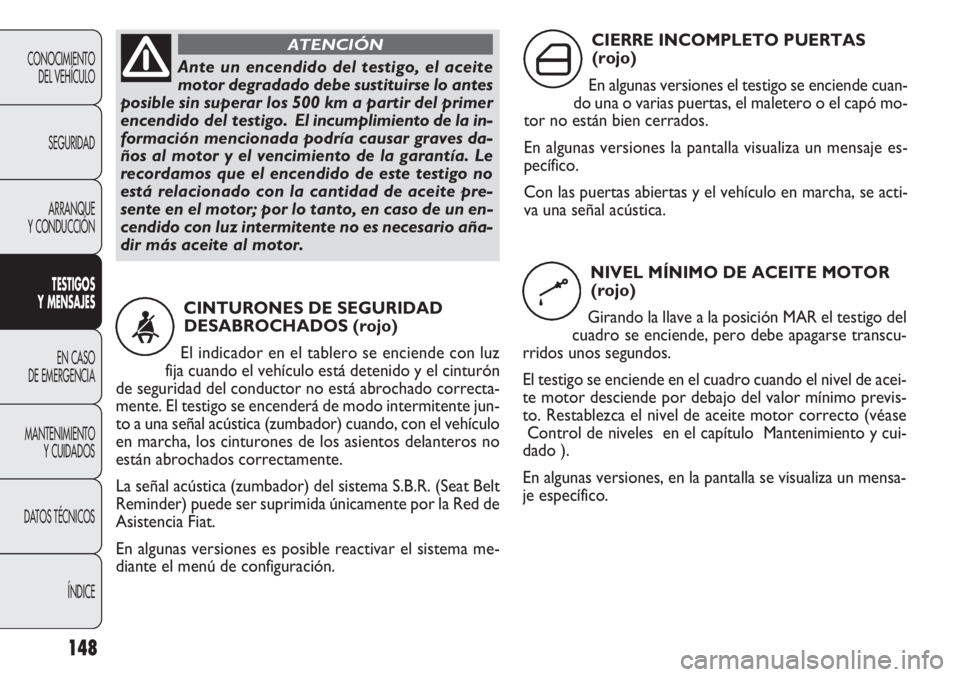

Ante un encendido del testigo, el aceite
motor degradado debe sustituirse lo antes
posible sin superar los 500 km a partir del primer
encendido del testigo. El incumplimiento de la in-
formación mencionada podría causar graves da-
ños al motor y el vencimiento de la garantía. Le
recordamos que el encendido de este testigo no
está relacionado con la cantidad de aceite pre-
sente en el motor; por lo tanto, en caso de un en-
cendido con luz intermitente no es necesario aña-
dir más aceite al motor.
ATENCIÓN
CINTURONES DE SEGURIDAD
DESABROCHADOS (rojo)
El indicador en el tablero se enciende con luz
fija cuando el vehículo está detenido y el cinturón
de seguridad del conductor no está abrochado correcta-
mente. El testigo se encenderá de modo intermitente jun-
to a una señal acústica (zumbador) cuando, con el vehículo
en marcha, los cinturones de los asientos delanteros no
están abrochados correctamente.
La señal acústica (zumbador) del sistema S.B.R. (Seat Belt
Reminder) puede ser suprimida únicamente por la Red de
Asistencia Fiat.
En algunas versiones es posible reactivar el sistema me-
diante el menú de configuración.
<
CIERRE INCOMPLETO PUERTAS
(rojo)
En algunas versiones el testigo se enciende cuan-
do una o varias puertas, el maletero o el capó mo-
tor no están bien cerrados.
En algunas versiones la pantalla visualiza un mensaje es-
pecífico.
Con las puertas abiertas y el vehículo en marcha, se acti-
va una señal acústica.
NIVEL MÍNIMO DE ACEITE MOTOR
(rojo)
Girando la llave a la posición MAR el testigo del
cuadro se enciende, pero debe apagarse transcu-
rridos unos segundos.
El testigo se enciende en el cuadro cuando el nivel de acei-
te motor desciende por debajo del valor mínimo previs-
to. Restablezca el nivel de aceite motor correcto (véase
Control de niveles en el capítulo Mantenimiento y cui-
dado ).
En algunas versiones, en la pantalla se visualiza un mensa-
je específico.
´
k

149

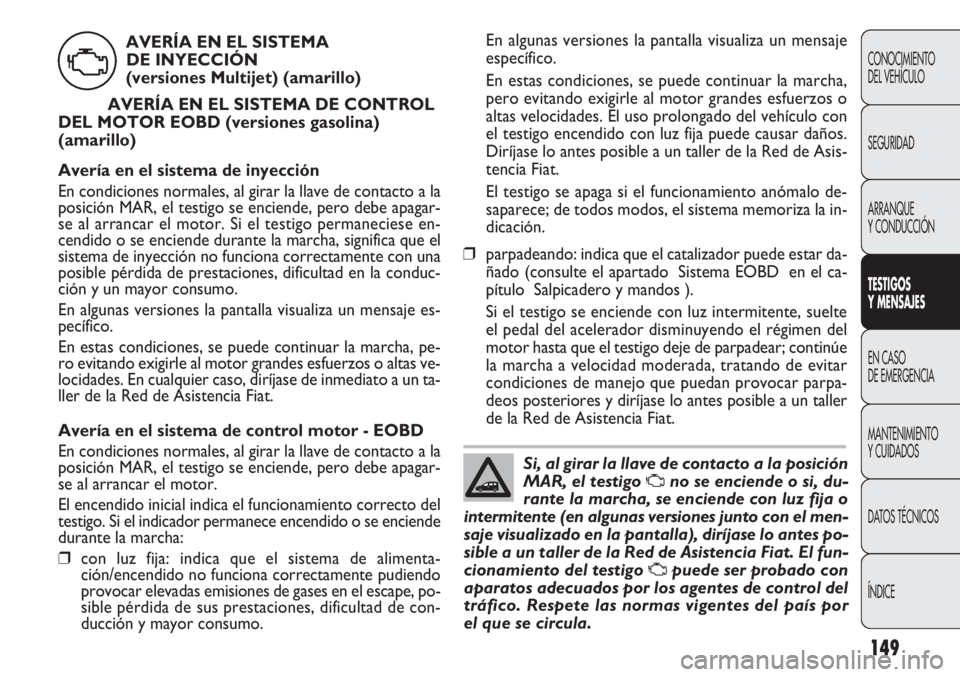

En algunas versiones la pantalla visualiza un mensaje
específico.
En estas condiciones, se puede continuar la marcha,
pero evitando exigirle al motor grandes esfuerzos o
altas velocidades. El uso prolongado del vehículo con
el testigo encendido con luz fija puede causar daños.
Diríjase lo antes posible a un taller de la Red de Asis-
tencia Fiat.
El testigo se apaga si el funcionamiento anómalo de-
saparece; de todos modos, el sistema memoriza la in-
dicación.
❒parpadeando: indica que el catalizador puede estar da-
ñado (consulte el apartado Sistema EOBD en el ca-
pítulo Salpicadero y mandos ).
Si el testigo se enciende con luz intermitente, suelte
el pedal del acelerador disminuyendo el régimen del
motor hasta que el testigo deje de parpadear; continúe
la marcha a velocidad moderada, tratando de evitar
condiciones de manejo que puedan provocar parpa-
deos posteriores y diríjase lo antes posible a un taller
de la Red de Asistencia Fiat.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
AVERÍA EN EL SISTEMA
DE INYECCIÓN
(versiones Multijet) (amarillo)
AVERÍA EN EL SISTEMA DE CONTROL
DEL MOTOR EOBD (versiones gasolina)
(amarillo)
Avería en el sistema de inyección
En condiciones normales, al girar la llave de contacto a la
posición MAR, el testigo se enciende, pero debe apagar-
se al arrancar el motor. Si el testigo permaneciese en-
cendido o se enciende durante la marcha, significa que el
sistema de inyección no funciona correctamente con una
posible pérdida de prestaciones, dificultad en la conduc-
ción y un mayor consumo.
En algunas versiones la pantalla visualiza un mensaje es-
pecífico.
En estas condiciones, se puede continuar la marcha, pe-
ro evitando exigirle al motor grandes esfuerzos o altas ve-
locidades. En cualquier caso, diríjase de inmediato a un ta-
ller de la Red de Asistencia Fiat.
Avería en el sistema de control motor - EOBD
En condiciones normales, al girar la llave de contacto a la
posición MAR, el testigo se enciende, pero debe apagar-
se al arrancar el motor.
El encendido inicial indica el funcionamiento correcto del
testigo. Si el indicador permanece encendido o se enciende
durante la marcha:
❒con luz fija: indica que el sistema de alimenta-
ción/encendido no funciona correctamente pudiendo
provocar elevadas emisiones de gases en el escape, po-
sible pérdida de sus prestaciones, dificultad de con-
ducción y mayor consumo.
U
Si, al girar la llave de contacto a la posición
MAR, el testigo
Uno se enciende o si, du-
rante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto con el men-
saje visualizado en la pantalla), diríjase lo antes po-
sible a un taller de la Red de Asistencia Fiat. El fun-
cionamiento del testigo
Upuede ser probado con
aparatos adecuados por los agentes de control del
tráfico. Respete las normas vigentes del país por
el que se circula.

150

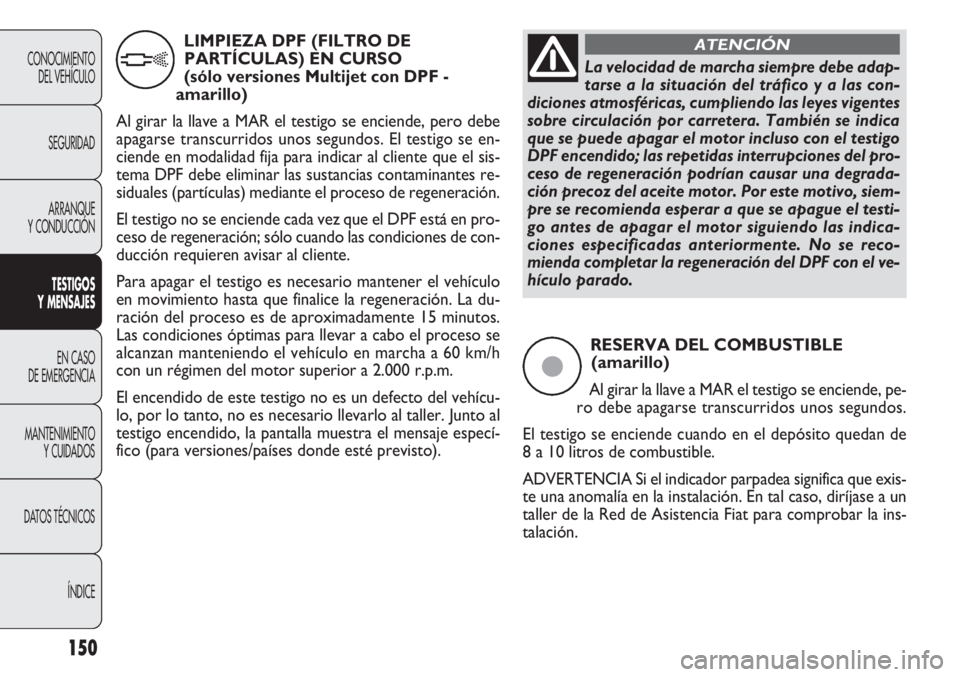

RESERVA DEL COMBUSTIBLE
(amarillo)
Al girar la llave a MAR el testigo se enciende, pe-
ro debe apagarse transcurridos unos segundos.
El testigo se enciende cuando en el depósito quedan de
8 a 10 litros de combustible.
ADVERTENCIA Si el indicador parpadea significa que exis-
te una anomalía en la instalación. En tal caso, diríjase a un
taller de la Red de Asistencia Fiat para comprobar la ins-
talación.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
LIMPIEZA DPF (FILTRO DE
PARTÍCULAS) EN CURSO
(sólo versiones Multijet con DPF -
amarillo)
Al girar la llave a MAR el testigo se enciende, pero debe
apagarse transcurridos unos segundos. El testigo se en-
ciende en modalidad fija para indicar al cliente que el sis-
tema DPF debe eliminar las sustancias contaminantes re-
siduales (partículas) mediante el proceso de regeneración.
El testigo no se enciende cada vez que el DPF está en pro-
ceso de regeneración; sólo cuando las condiciones de con-
ducción requieren avisar al cliente.
Para apagar el testigo es necesario mantener el vehículo
en movimiento hasta que finalice la regeneración. La du-
ración del proceso es de aproximadamente 15 minutos.
Las condiciones óptimas para llevar a cabo el proceso se
alcanzan manteniendo el vehículo en marcha a 60 km/h
con un régimen del motor superior a 2.000 r.p.m.
El encendido de este testigo no es un defecto del vehícu-
lo, por lo tanto, no es necesario llevarlo al taller. Junto al
testigo encendido, la pantalla muestra el mensaje especí-
fico (para versiones/países donde esté previsto).
h
ç
La velocidad de marcha siempre debe adap-
tarse a la situación del tráfico y a las con-
diciones atmosféricas, cumpliendo las leyes vigentes
sobre circulación por carretera. También se indica
que se puede apagar el motor incluso con el testigo
DPF encendido; las repetidas interrupciones del pro-
ceso de regeneración podrían causar una degrada-
ción precoz del aceite motor. Por este motivo, siem-
pre se recomienda esperar a que se apague el testi-
go antes de apagar el motor siguiendo las indica-
ciones especificadas anteriormente. No se reco-
mienda completar la regeneración del DPF con el ve-
hículo parado.
ATENCIÓN

151
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

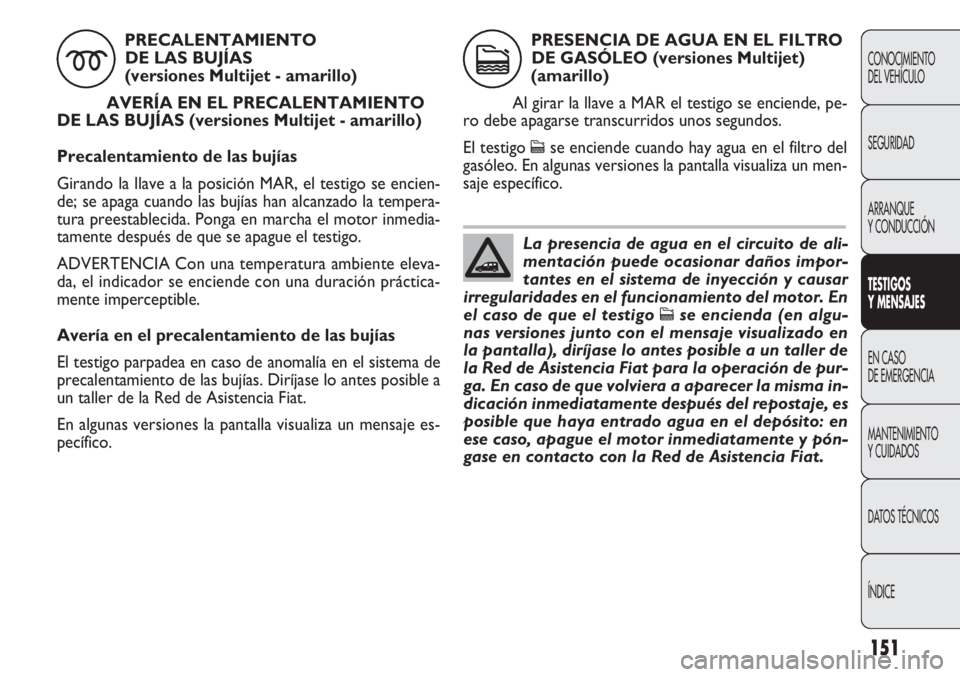

PRECALENTAMIENTO
DE LAS BUJÍAS
(versiones Multijet - amarillo)
AVERÍA EN EL PRECALENTAMIENTO
DE LAS BUJÍAS (versiones Multijet - amarillo)
Precalentamiento de las bujías
Girando la llave a la posición MAR, el testigo se encien-
de; se apaga cuando las bujías han alcanzado la tempera-
tura preestablecida. Ponga en marcha el motor inmedia-
tamente después de que se apague el testigo.
ADVERTENCIA Con una temperatura ambiente eleva-
da, el indicador se enciende con una duración práctica-
mente imperceptible.
Avería en el precalentamiento de las bujías
El testigo parpadea en caso de anomalía en el sistema de
precalentamiento de las bujías. Diríjase lo antes posible a
un taller de la Red de Asistencia Fiat.
En algunas versiones la pantalla visualiza un mensaje es-
pecífico.
m
PRESENCIA DE AGUA EN EL FILTRO
DE GASÓLEO (versiones Multijet)
(amarillo)
Al girar la llave a MAR el testigo se enciende, pe-
ro debe apagarse transcurridos unos segundos.
El testigo
cse enciende cuando hay agua en el filtro del
gasóleo. En algunas versiones la pantalla visualiza un men-
saje específico.
c
La presencia de agua en el circuito de ali-
mentación puede ocasionar daños impor-
tantes en el sistema de inyección y causar
irregularidades en el funcionamiento del motor. En
el caso de que el testigo
cse encienda (en algu-
nas versiones junto con el mensaje visualizado en
la pantalla), diríjase lo antes posible a un taller de
la Red de Asistencia Fiat para la operación de pur-
ga. En caso de que volviera a aparecer la misma in-
dicación inmediatamente después del repostaje, es
posible que haya entrado agua en el depósito: en
ese caso, apague el motor inmediatamente y pón-
gase en contacto con la Red de Asistencia Fiat.
