2011 CITROEN DS3 InstruksjonsbØker (in Norwegian)

207
Praktiske opplysninger
1.Bremselys/parklys (P21/5W).2.Parklys (P5W).3.Blinklys (PY21W ravfarget)
4.Tåkelys, venstre side (PR21W rød)Ryggelys, høyre side (P21W).
Baklys
Pærer med rav- eller rødfarge, slik som blinklysene eller tåkelysene, skalskiftes ut med pærer med identiske farger og spesifikasjoner.
Skifte lyspærer
)
Åpne bagasjerommet, )
Fjern dekslet i korresponderendesidebekledning, )
Løsne vingemutteren som fester lyspæren,)
Hekt av kontakten til lyset, )
Ta lyset forsiktig ut ved å trekke det utover,
)
Skill fra de fire tungestykkene og fjern pæreholderen, )
Drei lyspæren en kvar t omdreining og skiftden ut.
Ved tilbakemontering, gå frem i motsatt
rekkefølge.
Påse at lysenheten føres rett inn i sporene.

Skifte av pære i skiltlyset (W5W)
)Før en tynn skrutrekker inn i ett av hullenepå utsiden av det gjennomsiktige dekselet.
)Skyv utover for å hekte av.)Fjern det gjennomsiktige dekslet.)Trekk i pæren og skift den ut.
Skifte av høytsittende bremselys(4 pærer W5W)
) Åpne bagasjerommet.)
Fjern de to proppene A
som sitter i
bekledningen.) Trykk på lykteenheten og vipp den opp
med to skrutrekkere for å ta den ut. ) Kople fra kontakten, og om nødvendig,slangen til vindusspyleren.)
Drei pæreholderen til den defekte pæren en kvar t omdreining. )
Trekk i lykteenheten og skift pæren.
Ved tilbakemonterin
g, gå frem i motsatt rekkefølge.



Skifte av høytsittende bremselys (dioder)

Ved utskifting av denne typen diodelys, ta
kontakt med CITROËN-forhandlernett eller et
kvalifisert verksted.

209Praktiske opplysninger
Innvendig belysning

Ta k lys (1/W5W)
Hekt av dekslet til taklys 1ved betjeningen med en smal skrutrekker for å få tilgang til den
defekte pæren.

Kartleser (2/W5W)


Hekt av dekslet til taklyset 1. For tilgang til
den defekte pæren, hekt av skilleveggen til
vedkommende kartleser 2.
Belysning bagasjerom (W5W)
Hekt av huset ved å skyve sokkelen bakover.
Belysning fotbrønn og midtre
oppbevaringsplass (W5W)
Hekt av lampen for å komme til pæren.

Belysning hanskerom (W5W)

Hekt av huset for å komme til pæren.

Skifte en sikring

Installering av elektrisk tilbehør
Den elektriske kretsen i bilen din er beregnet på å fungere med standard-eller opsjonsutstyr.
Før du eventuelt installerer annetelektrisk utstyr eller tilbehør på bilen din,ta kontakt med CITROËN-forhandlernetteller et kvalifisert verksted.

CITROËN fraskriver seg ethvertansvar for kostnader i forbindelse med
utbedring av bilen din som skyldes installering av ekstrautstyr som ikke er levert eller foreskrevet av CITROËN, eller som ikke er installert etter deres retningslinjer. Dette gjelder spesielt når forbruket til alle de ekstra tilkoblede apparatene overskrider 10 milliampere.
Tangen og ekstrasikringene er plassertpå baksiden av dekslet til sikringsboksen idashbordet.
Slik får du tilgang: )hekt av dekslet ved å trekke på siden, )fjern dekslet helt, )ta ut tangen.

Tilgang til verktøyene

Før du skifter sikringen, er det nødvendig å
finne årsaken til feilen og å utbedre den.) Finn den defekte sikringen ved å se på
tilstanden til glødetrådene.


Skifte av en sikring
Ikke defektDefekt
)
Bruk spesialtangen til å ta ut sikringen.)
En defekt sikring skal alltid skiftes ut meden sikring med samme styrke. )
Kontroller samsvaret mellom nummeret som er inngravert på boksen, styrken som er inngravert på sikringen og sikringsskjemaet.

211Praktiske opplysninger

Sikringer i dashbord
Sikringsboksen er plasser t nedre del av
dashbordet (på venstre side).
Tilgang til sikringene
)Se avsnittet "Tilgang til verktøyene".

Tabeller over sikringer
Sikring nr.StyrkeFunksjoner
FH36
5 AIntelligent styringsboks (BSI).
FH3
7-Ikke i bruk.
FH3
820 AHi-Fi forsterker.
FH39
20 AVarmeseter.
FH4
040 ATilførsel tilhenger (BSR).
StyrkeFunksjoner
F115 AVindusvisker bak.
F2
-Ikke i bruk.
F3
5 AComputer kollisjonsputer og pyrotekniske beltestrammere.
F
410 AKlimaanlegg, clutchkontakt, elektrokrom speil, pumpe partikkelfilter (Diesel), diagnosekontakt, luftmengdemåler (Diesel).
F530 ABetjeningsplate vindusheiser, betjening vindusheis passasjerside, motor vindusheis foran.
F
630 AMotor vindusheis førerside.
F7
5 ATaklampe, belysning hanskerom.

Sikring nr.StyrkeFunksjoner
F
820 A Display for multifunksjoner, bilradio, radio navigasjon, computer alarm, sirene alarm.
F
930 A
12 V kontakt, tilførsel holder til bærbar navigasjon.
F1
015 A
Betjening under rattet.
F1
115 A
Rattlås, diagnosekontakt, computer automatisk girkasse.
F12 15 A
Føler
for regn/lysstyrke, tilførsel tilhenger (BSR).
F1
35 A Hovedbremskontakt, sikringsboks motorrom (BSM).
F14 15 A Computer r
yggevarsler, computer kollisjonsputer,
instrumentbord, automatisk klimaanlegg, USB-Box, Hi-Fi
forsterker.
F1
530 A
Låsing.
F1
6- Ikke i bruk.
F1740 A Avising bakrute og utvendige speil.
S
H- Shunt PARC.

213Praktiske opplysninger

Sikringer i motorrom
Sikringsboksen er plasser t i motorrommet,
i nærheten av batteriet (venstre side). Tilgang til sikringene
) Hekt av dekslet.
)
Skift ut sikringen (se tilsvarende avsnitt).)
Etter utskifting, lukk dekslet forsvarligigjen for å garantere at sikringsboksen er
vanntett. Alle inngrep på sikringsboksene skal utføres av CITROËN-forhandlernett eller av et kvalifisert verksted.

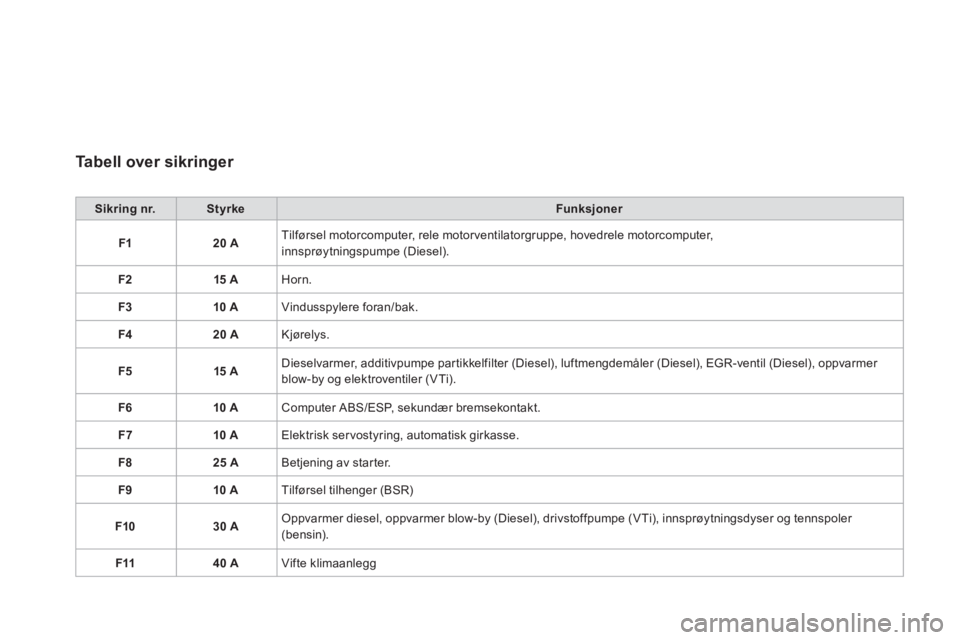

Ta b e l l o v e r s i k r i nger
Sikring nr.StyrkeFunksjoner
F
120 ATilførsel motorcomputer, rele motorventilatorgruppe, hovedrele motorcomputer,innsprøytningspumpe (Diesel).
F2 15
AHorn.
F
310 AVindusspylere foran/bak.
F420 AKjørelys.
F
515 ADieselvarmer, additivpumpe partikkelfilter (Diesel), luftmengdemåler (Diesel), EGR-ventil (Diesel), oppvarmer
blow-by og elektroventiler (VTi).
F
610 AComputer ABS/ESP, sekundær bremsekontakt.
F710 AElektrisk servostyring, automatisk girkasse.
F
825 ABetjening av star ter.
F9
10 ATilførsel tilhenger (BSR)
F10
30 AOppvarmer diesel, oppvarmer blow-by (Diesel), drivstoffpumpe (VTi), innsprøytningsdyser og tennspoler (bensin).
F1140 AVifte klimaanlegg
