2010 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6

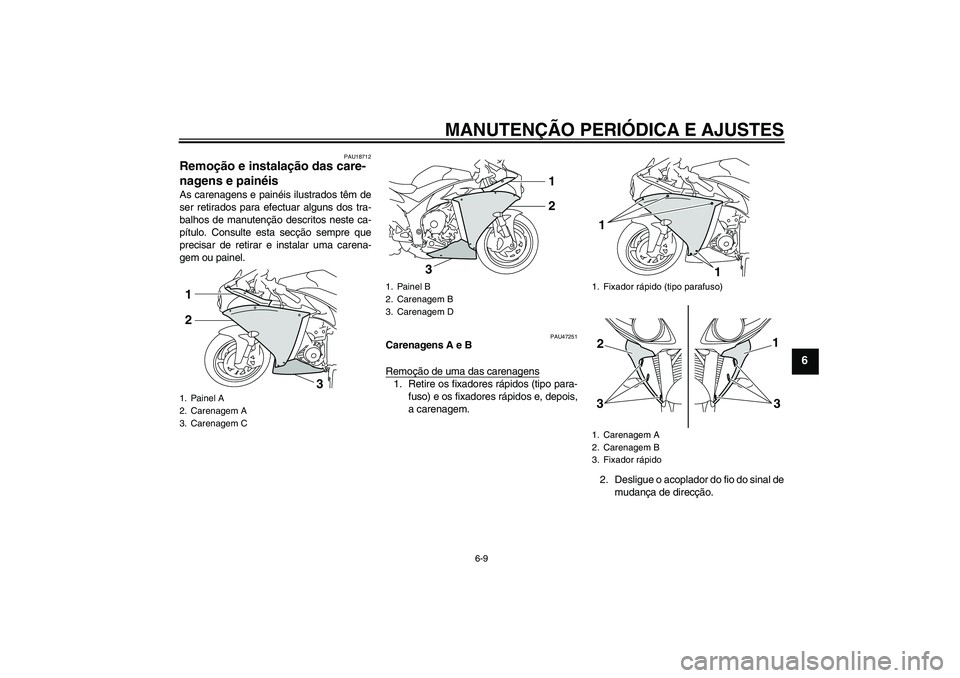

PAU18712
Remoção e instalação das care-
nagens e painéis As carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU47251
Carenagens A e B
Remoção de uma das carenagens1. Retire os fixadores rápidos (tipo para-
fuso) e os fixadores rápidos e, depois,
a carenagem.
2. Desligue o acoplador do fio do sinal de
mudança de direcção.
1. Painel A
2. Carenagem A
3. Carenagem C1
2
3
1. Painel B
2. Carenagem B
3. Carenagem D
1
2
3
1. Fixador rápido (tipo parafuso)
1. Carenagem A
2. Carenagem B
3. Fixador rápido1
1
1
3
2
3
U14BP1P0.book Page 9 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
Instalação da carenagem1. Ligue o acoplador do fio do sinal de
mudança de direcção.
2. Encaixe os prolongamentos da care-
nagem nas fendas conforme ilustrado.3. Instale os fixadores rápidos e os fixa-
dores rápidos (tipo parafuso).
PAU47242
Carenagens C e D
Remoção de uma das carenagens1. Retire a carenagem A (se retirar a ca-
renagem C) ou a carenagem B (se re-
tirar a carenagem D). (Consulte a
página 6-9.)
2. Retire os fixadores rápidos (tipo para-
fuso).3. Deslize a carenagem para a frente
para desprender o prolongamento da
fenda e, depois, puxe-a para fora.
1. Acoplador do fio do sinal de mudança de di-
recção
1. Fenda
2. Prolongamento
1
2
1
1. Fenda
2. Prolongamento
1
2
1. Carenagem C
2. Fixador rápido (tipo parafuso)
1. Fenda
2. Prolongamento
22
2 2
1
1
2
U14BP1P0.book Page 10 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
Instalação da carenagem1. Introduza o prolongamento na fenda
e, depois, deslize a carenagem para
trás.2. Coloque a carenagem na respectiva
posição original e, depois, instale os fi-
xadores rápidos (tipo parafuso).
3. Instale a carenagem A ou B.
PAU39061
Painéis A e B
Remoção de um dos painéisRetire as cavilhas e, de seguida, puxe o pai-
nel para fora conforme ilustrado.
Instalação do painelColoque o painel na posição original e, de-
pois, instale as cavilhas.
1. Carenagem C
2. Fenda
3. Prolongamento
1. Carenagem D
2. Fenda
3. Prolongamento
2
3
1
3
12
1. Painel A
2. Cavilha
21
U14BP1P0.book Page 11 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAU19652
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.PRECAUÇÃO
PCA10840
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quando puxa a mesma para fora; para a
instalar, rode-a para a frente e para trás
enquanto a empurra para dentro.
Vela de ignição especificada:
NGK/LMAR9E-J1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U14BP1P0.book Page 12 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
PAU47281
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Retire as carenagens C e D. (Consulte
a página 6-9.)
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.4. Retire a tampa de enchimento de óleo,
a cavilha de drenagem de óleo do mo-
tor e a respectiva anilha, para drenar o
óleo do cárter.
NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
4. Tampa de enchimento de óleo do motor
2 4
13
1. Cavilha de drenagem do óleo do motor
2. Anilha
1 1
2
U14BP1P0.book Page 13 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTA
Certifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.8. Instale a cavilha de drenagem de óleo
do motor e a respectiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
1. Cartucho do filtro de óleo do motor
2. Chave inglesa do filtro de óleo
1
2
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do
motor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
U14BP1P0.book Page 14 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10401
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correcto, des-
ligue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-
que o veículo.11. Desligue o motor, aguarde alguns mi-
nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
12. Instale as carenagens.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU38173
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
3.93 L (4.15 US qt, 3.46 Imp.qt)
U14BP1P0.book Page 15 Friday, July 24, 2009 11:34 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
3. Se o líquido refrigerante se encontrar
na marca de nível mínimo ou abaixo
desta, retire a cobertura do reservató-
rio de refrigerante removendo as res-
pectivas cavilhas, retire a tampa do
reservatório de refrigerante e depois
acrescente líquido refrigerante até
atingir a marca do nível máximo.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não te-
nha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re-frigerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
4. Instale a tampa e depois a cobertura
do reservatório de refrigerante colo-
cando as respectivas cavilhas.
PAU47302
Substituição do líquido refrigerante
1. Coloque o veículo numa superfície ni-
velada e, se necessário, deixe o motor
arrefecer.
2. Retire as carenagens B e C. (Consulte
a página 6-9.)
3. Coloque um recipiente sob o motor
para recolher o líquido refrigerante
usado.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1
3 2
1. Cobertura do reservatório de refrigerante
2. Cavilha
1
2
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
U14BP1P0.book Page 16 Friday, July 24, 2009 11:34 AM
