CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
PAU26202
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-33.
U14BP1P0.book Page 4 Friday, July 24, 2009 11:34 AM

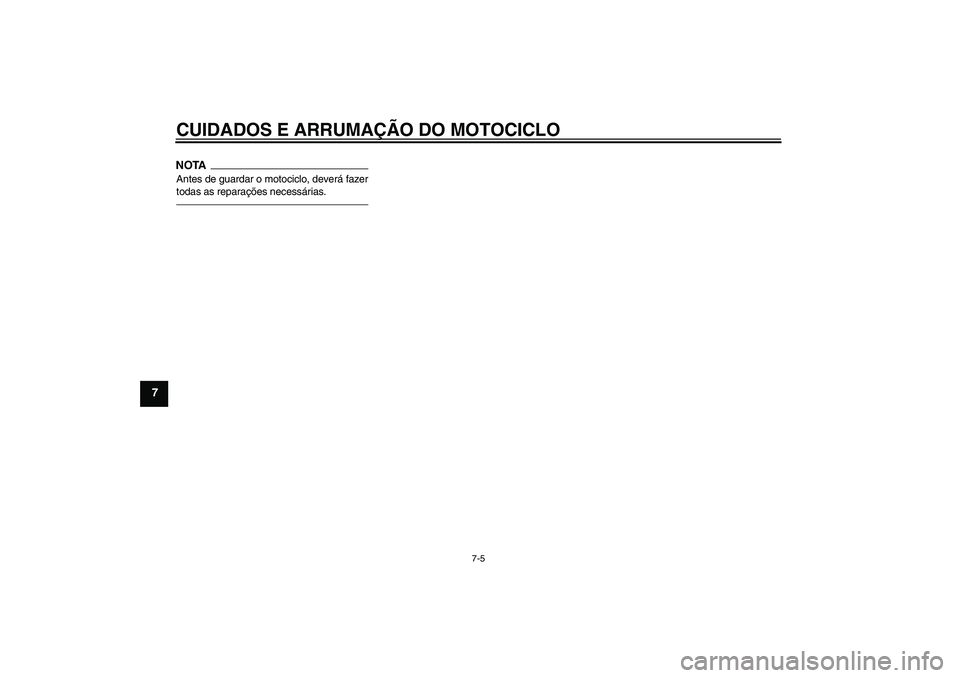

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.U14BP1P0.book Page 5 Friday, July 24, 2009 11:34 AM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2070 mm (81.5 in)
Largura total:
715 mm (28.1 in)
Altura total:
1130 mm (44.5 in)
Altura do assento:
835 mm (32.9 in)
Distância entre os eixos:
1415 mm (55.7 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
3500 mm (137.8 in)Peso:Com óleo e combustível:
206.0 kg (454 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
998 cm³
Diâmetro × curso:
78.0 × 52.2 mm (3.07 × 2.06 in)
Relação de compressão:
12.70 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 20W-40 ou 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.73 L (3.94 US qt, 3.28 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.93 L (4.15 US qt, 3.46 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacidade do radiador (incluindo todas as
vias):
2.73 L (2.89 US qt, 2.40 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo com índice
de octano superior ao normal
Capacidade do depósito de combustível:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Volume da reserva de combustível:
3.1 L (0.82 US gal, 0.68 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
14B1 00Vela(s) de ignição:Fabricante/modelo:
NGK/LMAR9E-J
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
65/43 (1.512)
Sistema secundário de redução:
Transmissão por corrente
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U14BP1P0.book Page 1 Friday, July 24, 2009 11:34 AM

ESPECIFICAÇÕES
8-2
8
Relação secundária de redução:
47/17 (2.765)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
38/15 (2.533)
2.ª:
33/16 (2.063)
3.ª:
37/21 (1.762)
4.ª:
35/23 (1.522)
5.ª:
30/22 (1.364)
6.ª:
33/26 (1.269)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
24.00 grau
Cauda:
102.0 mm (4.02 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
MICHELIN/POWER PURE AFabricante/modelo:
DUNLOP/D210F
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/55 ZR17M/C (75W)
Fabricante/modelo:
MICHELIN/POWER PURE
Fabricante/modelo:
DUNLOP/D210Carga:Carga máxima:
189 kg (417 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
90–189 kg (198–417 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)
U14BP1P0.book Page 2 Friday, July 24, 2009 11:34 AM

ESPECIFICAÇÕES
8-3
8
Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
120.0 mm (4.72 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTZ10S
Voltagem, capacidade:
12 V, 8.6 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 55 W × 2
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do amortecedor de
direcção:
LED
Indicador luminoso do sistema imobilizador:
LED
Indicador luminoso do ponto de mudança de
velocidade:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
15.0 AFusível da ventoinha do radiador:
15.0 A × 2
Fusível do sinal de mudança de direcção:
7.5 A
Fusível do sistema de injecção:
15.0 A
Fusível do amortecedor de direcção:
7.5 A
Fusível de reserva:
7.5 A
Fusível da válvula eléctrica do acelerador:
7.5 A
U14BP1P0.book Page 3 Friday, July 24, 2009 11:34 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48610
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26520
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-25.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.
1. Número de identificação do veículo
1
1. Etiqueta do modelo
1
U14BP1P0.book Page 1 Friday, July 24, 2009 11:34 AM

ÍNDICE REMISSIVO
AAlarme antifurto (opcional) ................... 3-18
Alavanca da embraiagem ..................... 3-20
Alavanca da embraiagem, ajuste da
folga.................................................... 6-22
Alavanca do travão ............................... 3-21
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-30
Amortecedor, ajuste ............................. 3-31
Armazenagem ........................................ 7-4
Assentos ............................................... 3-25BBagagem, prendedores da correia ....... 3-33
Bateria .................................................. 6-33CCabos, verificação e lubrificação .......... 6-28
Carenagens e painéis, remoção e
instalação ............................................. 6-9
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-23
Compartimento de armazenagem ........ 3-27
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-24
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-28
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-34
Descanso lateral, verificação e
lubrificação ......................................... 6-30
Detecção e resolução de problemas .... 6-43Direcção, verificação .............................6-32
EElemento do filtro de ar ......................... 6-18
Especificações ........................................ 8-1
Espelhos retrovisores............................ 3-28
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1FFolga da corrente de transmissão......... 6-26
Folga das válvulas ................................ 6-19
Folga do cabo do acelerador,
verificação ........................................... 6-19
Forquilha dianteira, ajuste ..................... 3-29
Forquilha dianteira, verificação ............. 6-31
Fusíveis, substituição ............................ 6-34IIndicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-4
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do ponto de
mudança de velocidade ........................ 3-8
Indicador luminoso do sistema
imobilizador ........................................... 3-8
Informações relativas à segurança ......... 1-1
Interruptor da buzina .............................3-19
Interruptor de arranque ......................... 3-19
Interruptor de farol alto/baixo ................3-19
Interruptor de paragem do motor .......... 3-19
Interruptor de perigo.............................. 3-20
Interruptor de ultrapassagem ................ 3-19Interruptor do sinal de mudança de
direcção .............................................. 3-19
Interruptores das luzes dos travões...... 6-23
Interruptores do guiador ....................... 3-19
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-37
Lâmpada de mínimos, substituição ...... 6-38
Lâmpada do farol dianteiro,
substituição......................................... 6-35
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-37
Líquido dos travões, mudança.............. 6-26
Localizações das peças.......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-5
Luz de advertência de problema no
motor .................................................... 3-8
Luz de advertência do amortecedor de
direcção ................................................ 3-8
Luz de advertência do nível de
combustível .......................................... 3-5
Luz de advertência do nível de óleo ....... 3-4
Luz do travão/farolim traseiro ............... 6-37MManutenção e lubrificação, periódica ..... 6-5
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Modo D (modo de transmissão) ............. 3-1
Módulo do contador multifuncional ......... 3-9
U14BP1P0.book Page 1 Friday, July 24, 2009 11:34 AM

ÍNDICE REMISSIVOMudança de velocidades ........................ 5-2NNível de líquido do travão,
verificação .......................................... 6-25
Número de identificação do veículo ........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e cartucho do filtro de
óleo ..................................................... 6-13PPastilhas dos travões da frente e de
trás, verificação .................................. 6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-29
Pedal de mudança de velocidades ....... 3-21
Pedal do travão ..................................... 3-22
Pivôs do braço oscilante, lubrificação ... 6-31
Pneus .................................................... 6-20
Posição do apoio de pé do condutor,
ajuste .................................................. 3-28
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-29RRefrigerante .......................................... 6-15
Roda (dianteira) .................................... 6-39
Rodagem do motor ................................. 5-3
Rodas.................................................... 6-22
Roda (traseira) ...................................... 6-41
Rolamentos de roda, verificação .......... 6-32SSistema de corte do circuito de
ignição ................................................ 3-34
Sistema imobilizador ............................... 3-1Suporte de capacete ............................ 3-26
Suporte do motociclo ............................ 6-39
TTabelas de detecção e resolução de
problemas .......................................... 6-44
Tampa do depósito de combustível...... 3-22
Tubo de respiração/descarga do
depósito de combustível .................... 3-24VVelas de ignição, verificação ................ 6-12
Velocidade de ralenti do motor,
verificação .......................................... 6-19
U14BP1P0.book Page 2 Friday, July 24, 2009 11:34 AM
