2010 YAMAHA XVS950 Manual de utilização (in Portuguese)

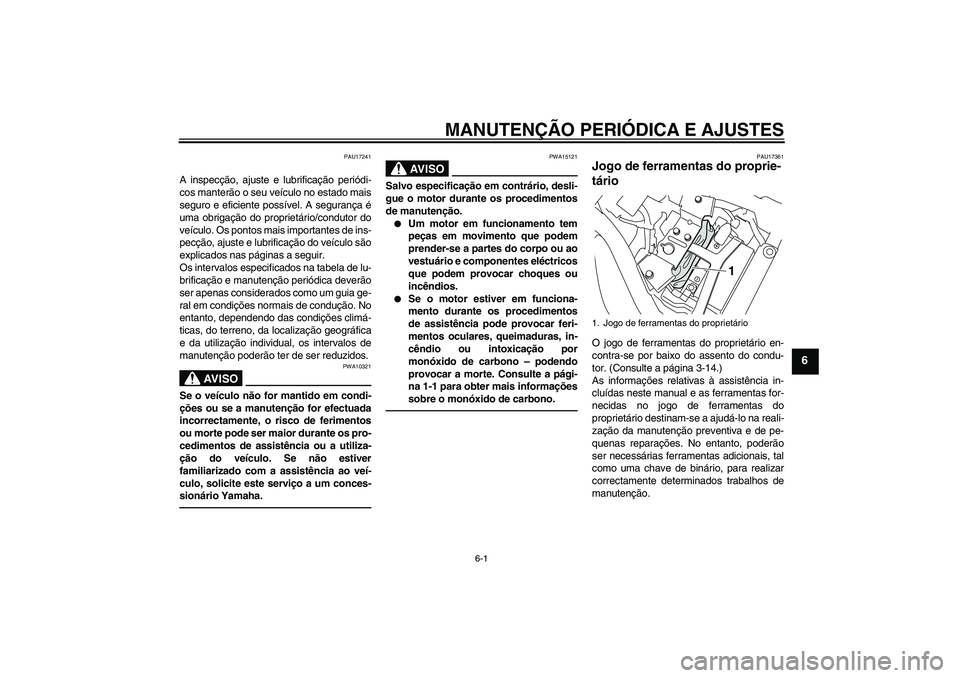

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17241
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, dependendo das condições climá-
ticas, do terreno, da localização geográfica
e da utilização individual, os intervalos de
manutenção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AV I S O
PWA15121
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.


Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-1 para obter mais informações
sobre o monóxido de carbono.
PAU17361
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-14.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.1. Jogo de ferramentas do proprietário
1
U26PP1P0.book Page 1 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.U26PP1P0.book Page 2 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46861
NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2*Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.√√
4*Sistema de injec-
ção de combustívelAjuste a sincronização.√√√√√
5*Silencioso e tubo
de escapeVerifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s).√√√√√
U26PP1P0.book Page 3 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU1770C
Tabela de lubrificação e manutenção geral N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento do filtro
de arSubstitua.√
2 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
3*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Ajuste a folga da alavanca do tra-
vão.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Tr a vão traseiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Tubos dos travõesVerifique se apresentam fendas
ou danos.√√√√√
Substitua. De 4 em 4 anos
6*RodasVerifique se apresentam desgaste
ou danos.√√√√
7*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
8*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
U26PP1P0.book Page 4 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
9*Braço oscilanteVerifique o funcionamento e se
apresenta uma folga excessiva.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10*Correia de trans-
missãoVerifique a tensão da correia.
Certifique-se de que a roda de
trás está devidamente alinhada.Cada 4000 km (2500 mi)
11*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
12*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
13Eixo de pivô da ala-
vanca do travãoLubrifique com graxa de silicone.√√√√√
14Eixo de pivô do pe-
dal do travãoLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
15Eixo de pivô da ala-
vanca da embraia-
gemLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
16Eixo de pivô do pe-
dal de mudança de
velocidadesLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
17 Descanso lateralVerifique o funcionamento.
Lubrifique.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U26PP1P0.book Page 5 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
18*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
19*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
20*Amortecedor de
choquesVerifique o funcionamento e se o
amortecedor tem fuga de óleo.√√√√
21*Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de li-
gaçãoVerifique o funcionamento.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√
22Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
23Cartucho do filtro
de óleo do motorSubstitua.√√√
24*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
25Peças de movimen-
to e cabosLubrifique.√√√√√
26*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U26PP1P0.book Page 6 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18680
NOTA

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
27*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U26PP1P0.book Page 7 Thursday, July 16, 2009 9:21 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18751
Remoção e instalação do painel O painel ilustrado tem de ser retirado para
se efectuarem alguns dos trabalhos de ma-
nutenção descritos neste capítulo. Consulte
esta secção sempre que precisar de retirar
e instalar o painel.
PAU19151
Painel A
Remoção do painelRetire a cavilha e, de seguida, puxe o painel
para fora conforme ilustrado.Instalação do painel
Coloque o painel na posição original e de-
pois instale a cavilha.
PAU19642
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Painel A
1
1. Cavilha
1
U26PP1P0.book Page 8 Thursday, July 16, 2009 9:21 AM
