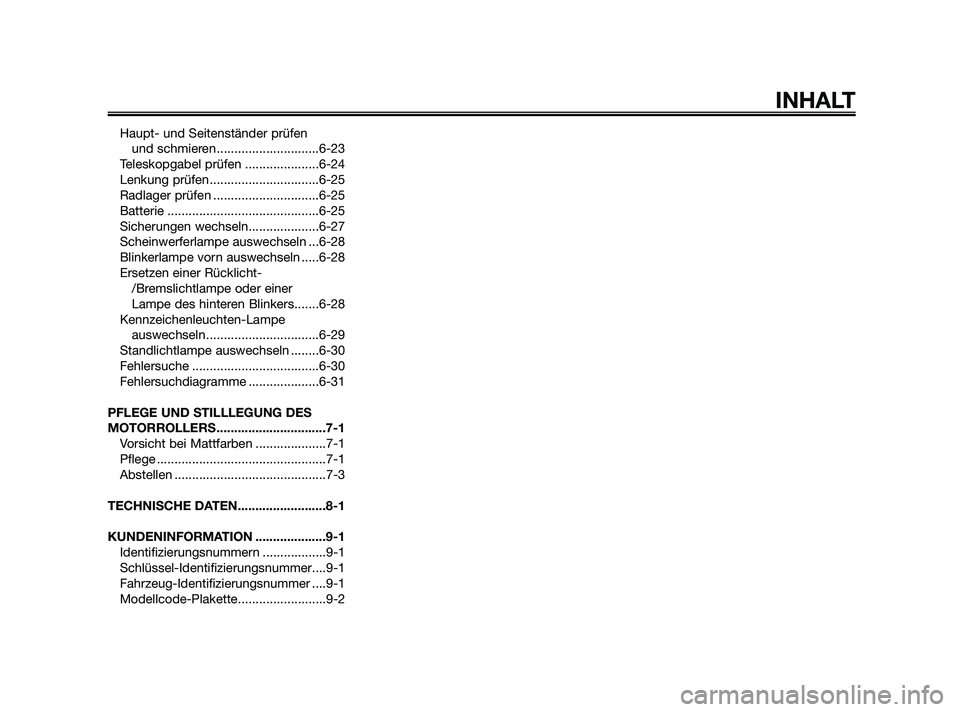

2010 YAMAHA XMAX 125 ABS

Haupt- und Seitenständer prüfen
und schmieren .............................6-23
Teleskopgabel prüfen .....................6-24
Lenkung prüfen...............................6-25
Radlager prüfen ..............................6-25
Batterie ...........................................6-25
Sicherungen wechseln....................6-27
Scheinwerferlampe auswechseln ...6-28
Blinkerlampe vorn auswechseln .....6-28
Ersetzen einer Rücklicht-
/Bremslichtlampe oder einer
Lampe des hinteren Blinkers.......6-28
Kennzeichenleuchten-Lampe
auswechseln ................................6-29
Standlichtlampe auswechseln ........6-30
Fehlersuche ....................................6-30
Fehlersuchdiagramme ....................6-31
PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ...............................7-1
Vorsicht bei Mattfarben ....................7-1
Pflege ................................................7-1
Abstellen ...........................................7-3
TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION ....................9-1
Identifizierungsnummern ..................9-1
Schlüssel-Identifizierungsnummer....9-1
Fahrzeug-Identifizierungsnummer ....9-1
Modellcode-Plakette.........................9-2
INHALT
39D-F8199-G0 4/11/09 20:23 Página 7

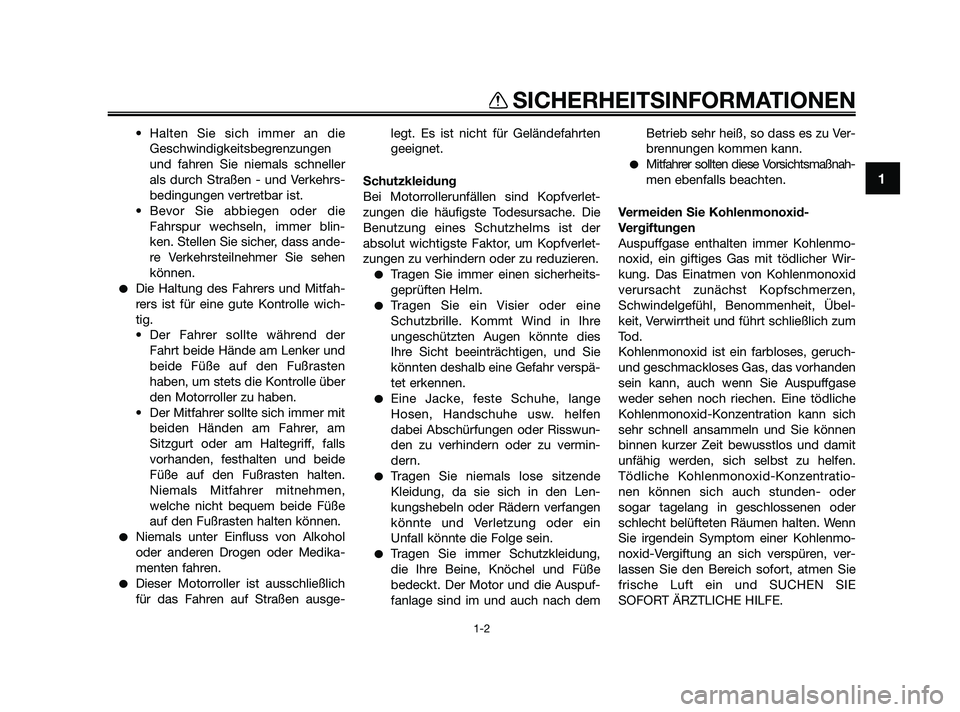

• Halten Sie sich immer an die
Geschwindigkeitsbegrenzungen
und fahren Sie niemals schneller
als durch Straßen - und Verkehrs-
bedingungen vertretbar ist.
• Bevor Sie abbiegen oder die
Fahrspur wechseln, immer blin-
ken. Stellen Sie sicher, dass ande-
re Verkehrsteilnehmer Sie sehen
können.
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wich-
tig.
• Der Fahrer sollte während der
Fahrt beide Hände am Lenker und
beide Füße auf den Fußrasten
haben, um stets die Kontrolle über
den Motorroller zu haben.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am
Sitzgurt oder am Haltegriff, falls
vorhanden, festhalten und beide
Füße auf den Fußrasten halten.
Niemals Mitfahrer mitnehmen,
welche nicht bequem beide Füße
auf den Fußrasten halten können.
Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausge-legt. Es ist nicht für Geländefahrten
geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverlet-
zungen die häufigste Todesursache. Die
Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.
Tragen Sie immer einen sicherheits-
geprüften Helm.
Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen, und Sie
könnten deshalb eine Gefahr verspä-
tet erkennen.
Eine Jacke, feste Schuhe, lange
Hosen, Handschuhe usw. helfen
dabei Abschürfungen oder Risswun-
den zu verhindern oder zu vermin-
dern.
Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfangen
könnte und Verletzung oder ein
Unfall könnte die Folge sein.
Tragen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
bedeckt. Der Motor und die Auspuf-
fanlage sind im und auch nach demBetrieb sehr heiß, so dass es zu Ver-
brennungen kommen kann.
Mitfahrer sollten diese Vorsichtsmaßnah-
men ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-
Vergiftungen
Auspuffgase enthalten immer Kohlenmo-
noxid, ein giftiges Gas mit tödlicher Wir-
kung. Das Einatmen von Kohlenmonoxid
verursacht zunächst Kopfschmerzen,
Schwindelgefühl, Benommenheit, Übel-
keit, Verwirrtheit und führt schließlich zum
Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase
weder sehen noch riechen. Eine tödliche
Kohlenmonoxid-Konzentration kann sich
sehr schnell ansammeln und Sie können
binnen kurzer Zeit bewusstlos und damit
unfähig werden, sich selbst zu helfen.
Tödliche Kohlenmonoxid-Konzentratio-
nen können sich auch stunden- oder
sogar tagelang in geschlossenen oder
schlecht belüfteten Räumen halten. Wenn
Sie irgendein Symptom einer Kohlenmo-
noxid-Vergiftung an sich verspüren, ver-
lassen Sie den Bereich sofort, atmen Sie
frische Luft ein und SUCHEN SIE
SOFORT ÄRZTLICHE HILFE.
1
SICHERHEITSINFORMATIONEN
1-2
39D-F8199-G0 4/11/09 20:23 Página 9

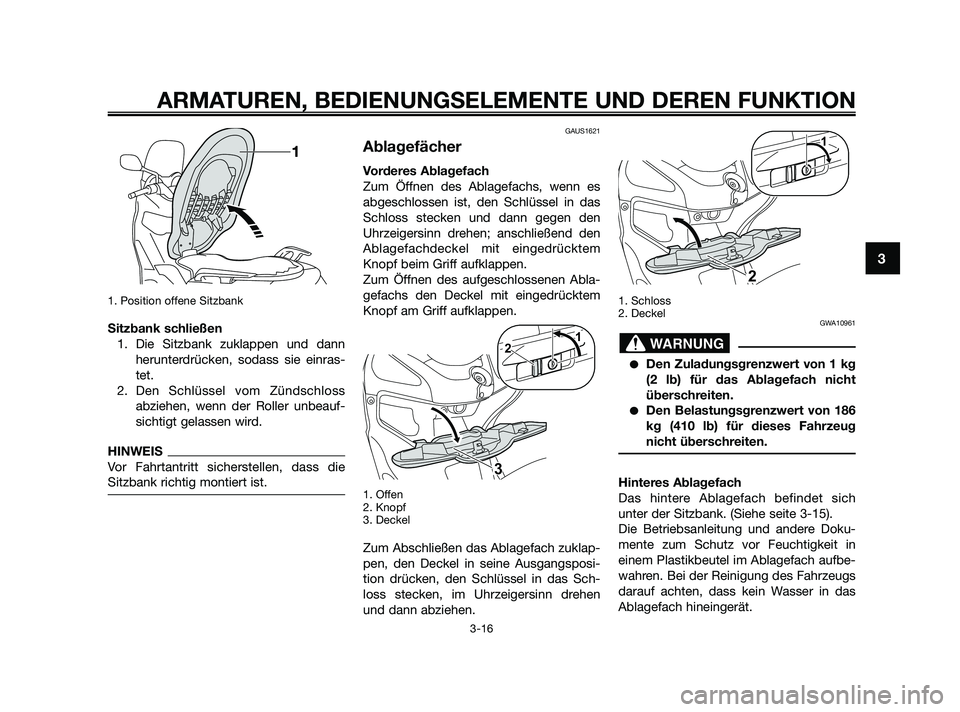

1. Position offene Sitzbank
Sitzbank schließen
1. Die Sitzbank zuklappen und dann
herunterdrücken, sodass sie einras-
tet.
2. Den Schlüssel vom Zündschloss
abziehen, wenn der Roller unbeauf-
sichtigt gelassen wird.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
GAUS1621
Ablagefächer
Vorderes Ablagefach
Zum Öffnen des Ablagefachs, wenn es
abgeschlossen ist, den Schlüssel in das
Schloss stecken und dann gegen den
Uhrzeigersinn drehen; anschließend den
Ablagefachdeckel mit eingedrücktem
Knopf beim Griff aufklappen.
Zum Öffnen des aufgeschlossenen Abla-
gefachs den Deckel mit eingedrücktem
Knopf am Griff aufklappen.
1. Offen
2. Knopf
3. Deckel
Zum Abschließen das Ablagefach zuklap-
pen, den Deckel in seine Ausgangsposi-
tion drücken, den Schlüssel in das Sch-
loss stecken, im Uhrzeigersinn drehen
und dann abziehen.
1. Schloss
2. Deckel
GWA10961
Den Zuladungsgrenzwert von 1 kg
(2 lb) für das Ablagefach nicht
überschreiten.
Den Belastungsgrenzwert von 186
kg (410 lb) für dieses Fahrzeug
nicht überschreiten.
Hinteres Ablagefach
Das hintere Ablagefach befindet sich
unter der Sitzbank. (Siehe seite 3-15).
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in
einem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das
Ablagefach hineingerät.
WARNUNG
1
2
21
3
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
39D-F8199-G0 4/11/09 20:23 Página 31

GAU16793

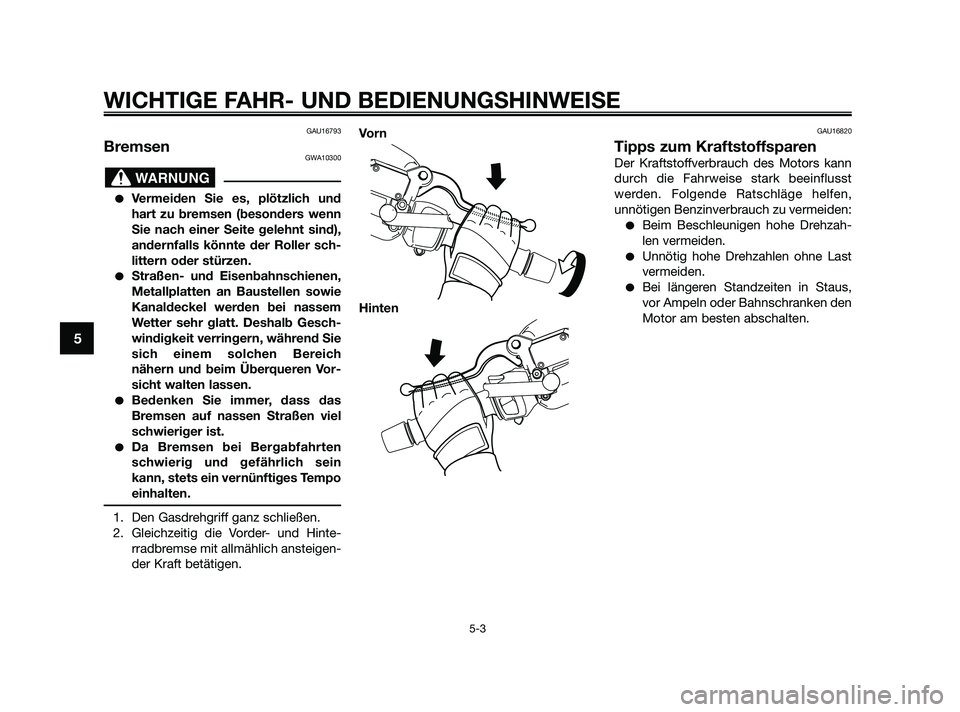

BremsenGWA10300
Vermeiden Sie es, plötzlich und
hart zu bremsen (besonders wenn
Sie nach einer Seite gelehnt sind),
andernfalls könnte der Roller sch-
littern oder stürzen.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Gesch-
windigkeit verringern, während Sie
sich einem solchen Bereich
nähern und beim Überqueren Vor-
sicht walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges Tempo
einhalten.
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinte-
rradbremse mit allmählich ansteigen-
der Kraft betätigen.Vo r n
Hinten
GAU16820
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst
werden. Folgende Ratschläge helfen,
unnötigen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzah-
len vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus,
vor Ampeln oder Bahnschranken den
Motor am besten abschalten.
WARNUNG
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
39D-F8199-G0 4/11/09 20:23 Página 40

GAU16830

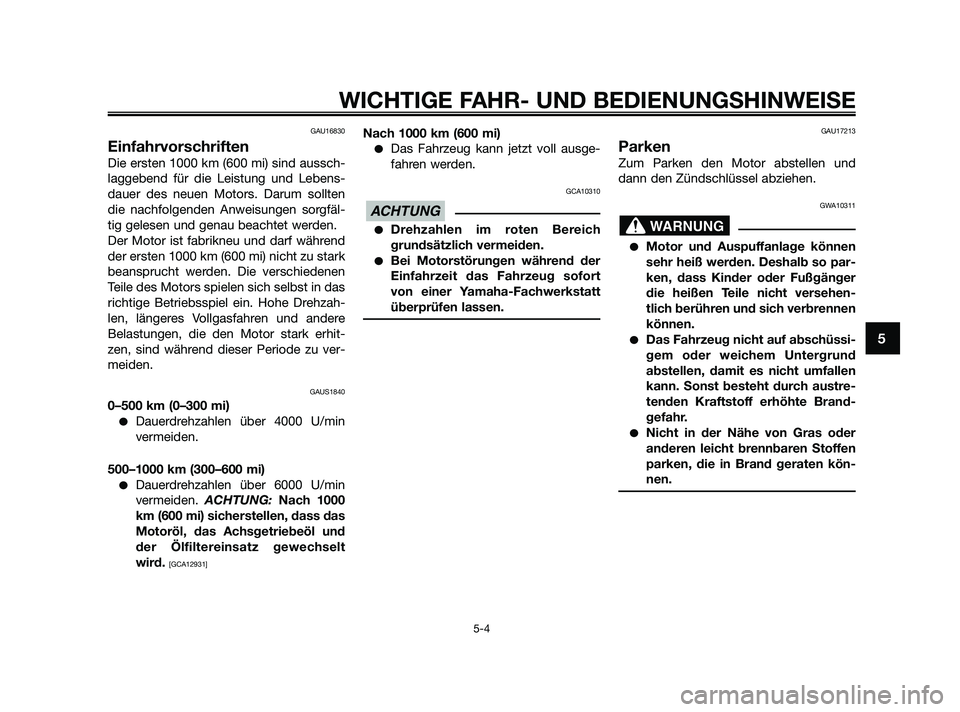

Einfahrvorschriften
Die ersten 1000 km (600 mi) sind aussch-
laggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten
die nachfolgenden Anweisungen sorgfäl-
tig gelesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere
Belastungen, die den Motor stark erhit-
zen, sind während dieser Periode zu ver-
meiden.
GAUS1840
0–500 km (0–300 mi)
Dauerdrehzahlen über 4000 U/min
vermeiden.
500–1000 km (300–600 mi)
Dauerdrehzahlen über 6000 U/min
vermeiden. ACHTUNG: Nach 1000
km (600 mi) sicherstellen, dass das
Motoröl, das Achsgetriebeöl und
der Ölfiltereinsatz gewechselt
wird.
[GCA12931]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausge-
fahren werden.
GCA10310
Drehzahlen im roten Bereich
grundsätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU17213
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GWA10311
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehen-
tlich berühren und sich verbrennen
können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund
abstellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brand-
gefahr.
Nicht in der Nähe von Gras oder
anderen leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
WARNUNG
ACHTUNG
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
39D-F8199-G0 4/11/09 20:23 Página 41

GAUS1820

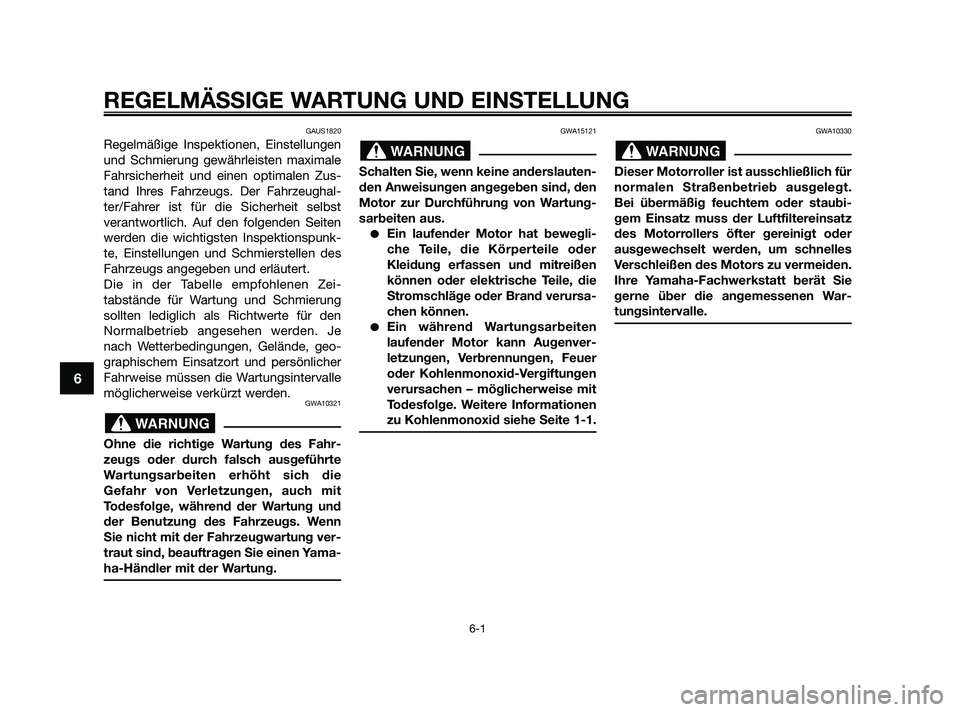

Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zus-
tand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst
verantwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunk-
te, Einstellungen und Schmierstellen des
Fahrzeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zei-
tabstände für Wartung und Schmierung
sollten lediglich als Richtwerte für den
Normalbetrieb angesehen werden. Je
nach Wetterbedingungen, Gelände, geo-
graphischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die
Gefahr von Verletzungen, auch mit
Todesfolge, während der Wartung und
der Benutzung des Fahrzeugs. Wenn
Sie nicht mit der Fahrzeugwartung ver-
traut sind, beauftragen Sie einen Yama-
ha-Händler mit der Wartung.
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartung-
sarbeiten aus.
Ein laufender Motor hat bewegli-
che Teile, die Körperteile oder
Kleidung erfassen und mitreißen
können oder elektrische Teile, die
Stromschläge oder Brand verursa-
chen können.
Ein während Wartungsarbeiten
laufender Motor kann Augenver-
letzungen, Verbrennungen, Feuer
oder Kohlenmonoxid-Vergiftungen
verursachen – möglicherweise mit
Todesfolge. Weitere Informationen
zu Kohlenmonoxid siehe Seite 1-1.
GWA10330
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt.
Bei übermäßig feuchtem oder staubi-
gem Einsatz muss der Luftfiltereinsatz
des Motorrollers öfter gereinigt oder
ausgewechselt werden, um schnelles
Verschleißen des Motors zu vermeiden.
Ihre Yamaha-Fachwerkstatt berät Sie
gerne über die angemessenen War-
tungsintervalle.
WARNUNGWARNUNG
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
39D-F8199-G0 4/11/09 20:23 Página 42

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46871
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern
bzw. für UK den gefahrenen Meilen, durchgeführt wird.
Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und
sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46920
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
KILOMETERSTAND
JAHRES-
KONTROLLE ODER
KON-
NR. PRÜFPUNKT WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 km
TROLLE
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)
1*Kraftstoffleitung• Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√ √√
• Zustand kontrollieren.
• Reinigen und Abstand neu √√
2Zündkerze
einstellen.
• Ersetzen.√√
3*Ventile• Ventilspiel kontrollieren.
• Einstellen.√√√ √
4*Kraftstoff-
Einspritzung• Leerlaufdrehzahl kontrollieren.√√ √ √ √ √
Schalldämpfer und • Die Schlauchschelle(n) auf guten
5*
KrümmerSitz überprüfen.√√ √ √ √
39D-F8199-G0 4/11/09 20:23 Página 44

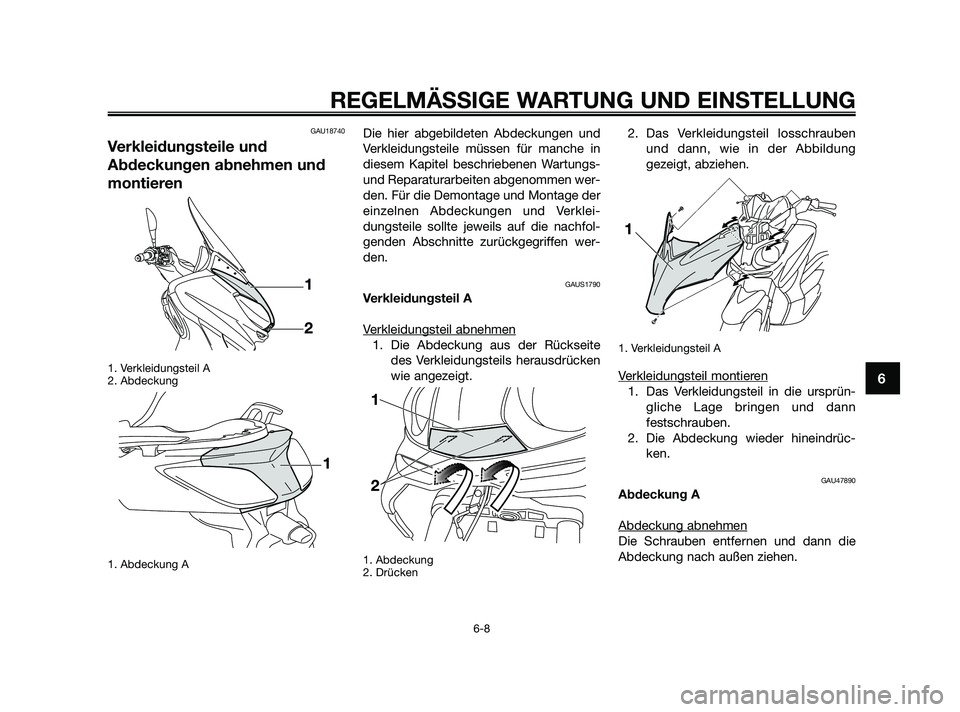

GAU18740
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
1. Verkleidungsteil A
2. Abdeckung
1. Abdeckung A
Die hier abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche in
diesem Kapitel beschriebenen Wartungs-
und Reparaturarbeiten abgenommen wer-
den. Für die Demontage und Montage der
einzelnen Abdeckungen und Verklei-
dungsteile sollte jeweils auf die nachfol-
genden Abschnitte zurückgegriffen wer-
den.
GAUS1790
Verkleidungsteil A
V
erkleidungsteil abnehmen
1. Die Abdeckung aus der Rückseite
des Verkleidungsteils herausdrücken
wie angezeigt.
1. Abdeckung
2. Drücken
2. Das Verkleidungsteil losschrauben
und dann, wie in der Abbildung
gezeigt, abziehen.
1. Verkleidungsteil A
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprün-
gliche Lage bringen und dann
festschrauben.
2. Die Abdeckung wieder hineindrüc-
ken.
GAU47890
Abdeckung A
Abdeckung abnehmen
Die Schrauben entfernen und dann die
Abdeckung nach außen ziehen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
39D-F8199-G0 4/11/09 20:23 Página 49
