2010 YAMAHA XMAX 125 ABS

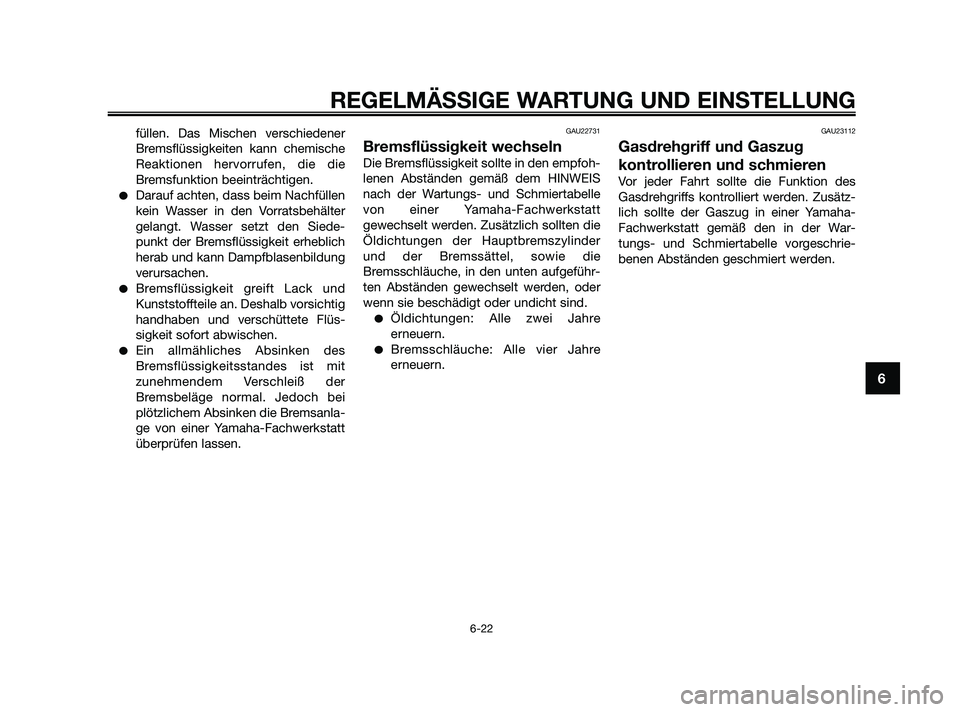

füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siede-
punkt der Bremsflüssigkeit erheblich
herab und kann Dampfblasenbildung
verursachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüs-
sigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Bremsanla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß dem HINWEIS
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt
gewechselt werden. Zusätzlich sollten die
Öldichtungen der Hauptbremszylinder
und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre
erneuern.
Bremsschläuche: Alle vier Jahre
erneuern.
GAU23112
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zusätz-
lich sollte der Gaszug in einer Yamaha-
Fachwerkstatt gemäß den in der War-
tungs- und Schmiertabelle vorgeschrie-
benen Abständen geschmiert werden.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
39D-F8199-G0 4/11/09 20:23 Página 63

GAU23172

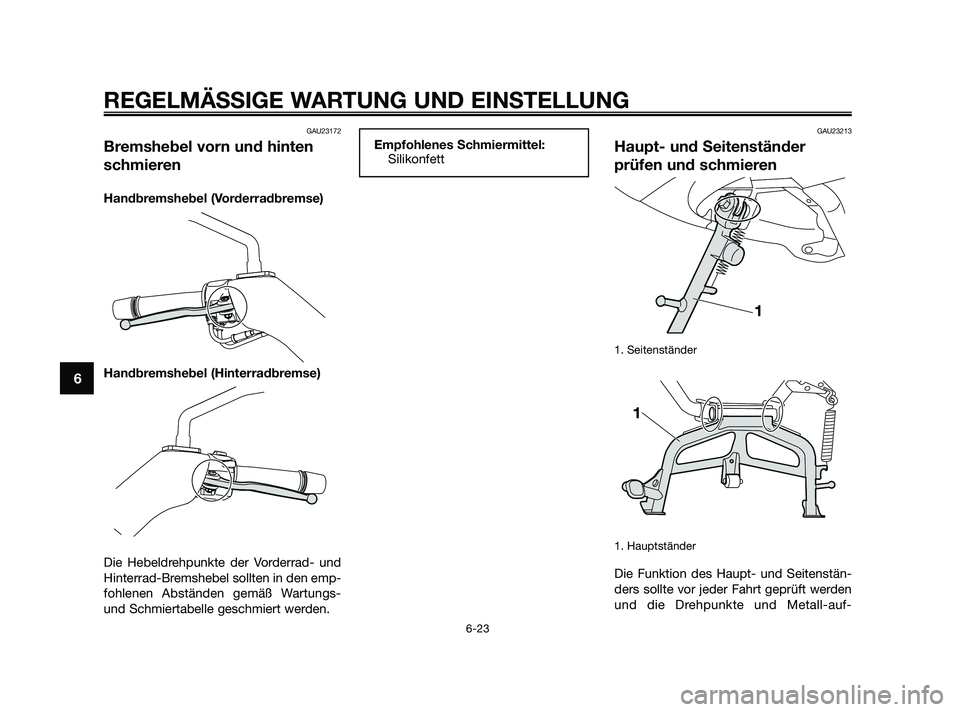

Bremshebel vorn und hinten
schmieren
Handbremshebel (Vorderradbremse)
Handbremshebel (Hinterradbremse)
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geschmiert werden.
GAU23213
Haupt- und Seitenständer
prüfen und schmieren
1. Seitenständer
1. Hauptständer
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-
Empfohlenes Schmiermittel:
Silikonfett
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
39D-F8199-G0 4/11/09 20:23 Página 64

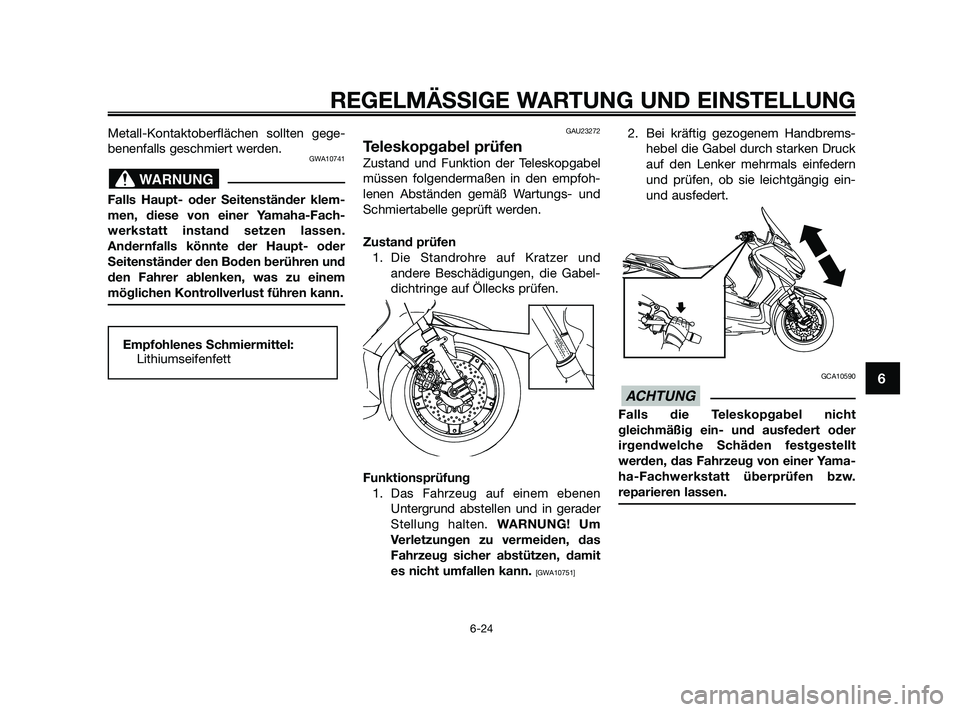

Metall-Kontaktoberflächen sollten gege-
benenfalls geschmiert werden.
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fach-
werkstatt instand setzen lassen.
Andernfalls könnte der Haupt- oder
Seitenständer den Boden berühren und
den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
1. Die Standrohre auf Kratzer und
andere Beschädigungen, die Gabel-
dichtringe auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GCA10590
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert oder
irgendwelche Schäden festgestellt
werden, das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen bzw.
reparieren lassen.
ACHTUNG
Empfohlenes Schmiermittel:Lithiumseifenfett
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
39D-F8199-G0 4/11/09 20:23 Página 65

GAU45511

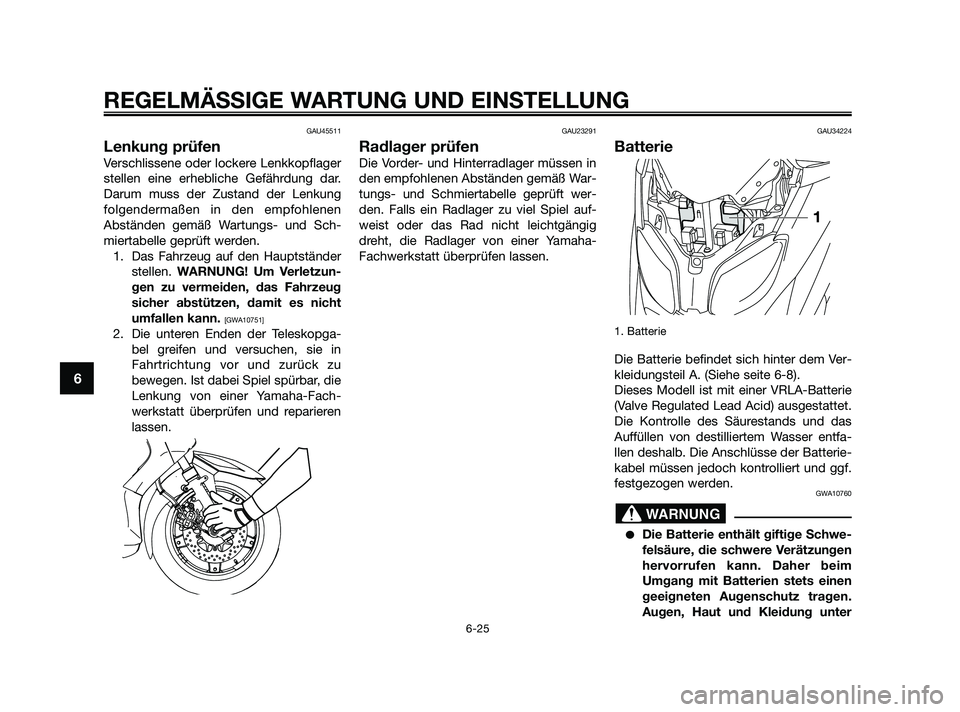

Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug
sicher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopga-
bel greifen und versuchen, sie in
Fahrtrichtung vor und zurück zu
bewegen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und reparieren
lassen.
GAU23291
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den. Falls ein Radlager zu viel Spiel auf-
weist oder das Rad nicht leichtgängig
dreht, die Radlager von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU34224
Batterie
1. Batterie
Die Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe seite 6-8).
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfa-
llen deshalb. Die Anschlüsse der Batterie-
kabel müssen jedoch kontrolliert und ggf.
festgezogen werden.
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
WARNUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
39D-F8199-G0 4/11/09 20:23 Página 66

keinen Umständen mit Batte-
riesäure in Berührung bringen. Im
Falle, dass Batteriesäure mit Haut
in Berührung kommt, führen Sie
die folgenden ERSTE HILFE-Maß-
nahmen durch.
•ÄUßERLICH: Mit reichlich Wasser
abspülen.
•INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
•AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schnellerentlädt, wenn das Fahrzeug mit solchen
ausgestattet ist.
GCA16520
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den. Wenn Ihnen kein Konstantspan-
nungs-Batterieladegerät zur Verfügung
steht, lassen Sie die Batterie in einer
Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem küh-
len und trockenen Ort lagern. ACH-
TUNG: Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
auf “OFF” gedreht wurde, dann
zuerst das Minuskabel und ansch-
lieflend das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.3. Vor der Montage die Batterie
vollständig aufladen.
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
GCA16530
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
ACHTUNG
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
39D-F8199-G0 4/11/09 20:23 Página 67

GAU34240

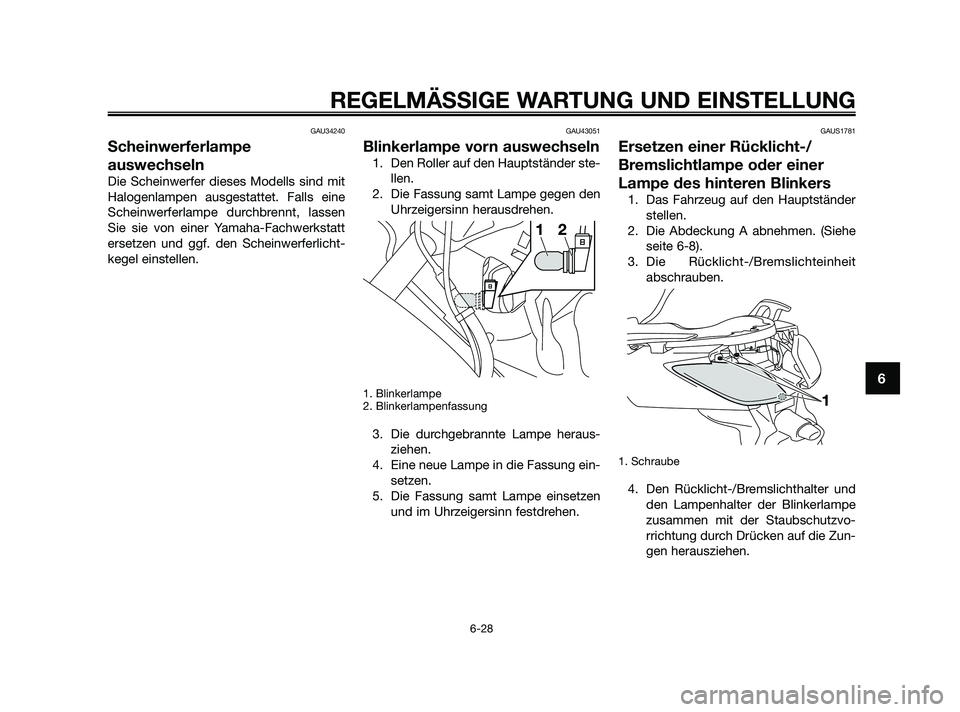

Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Falls eine
Scheinwerferlampe durchbrennt, lassen
Sie sie von einer Yamaha-Fachwerkstatt
ersetzen und ggf. den Scheinwerferlicht-
kegel einstellen.
GAU43051
Blinkerlampe vorn auswechseln
1. Den Roller auf den Hauptständer ste-
llen.
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampe
2. Blinkerlampenfassung
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
GAUS1781
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung A abnehmen. (Siehe
seite 6-8).
3. Die Rücklicht-/Bremslichteinheit
abschrauben.
1. Schraube
4. Den Rücklicht-/Bremslichthalter und
den Lampenhalter der Blinkerlampe
zusammen mit der Staubschutzvo-
rrichtung durch Drücken auf die Zun-
gen herausziehen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
39D-F8199-G0 4/11/09 20:23 Página 69

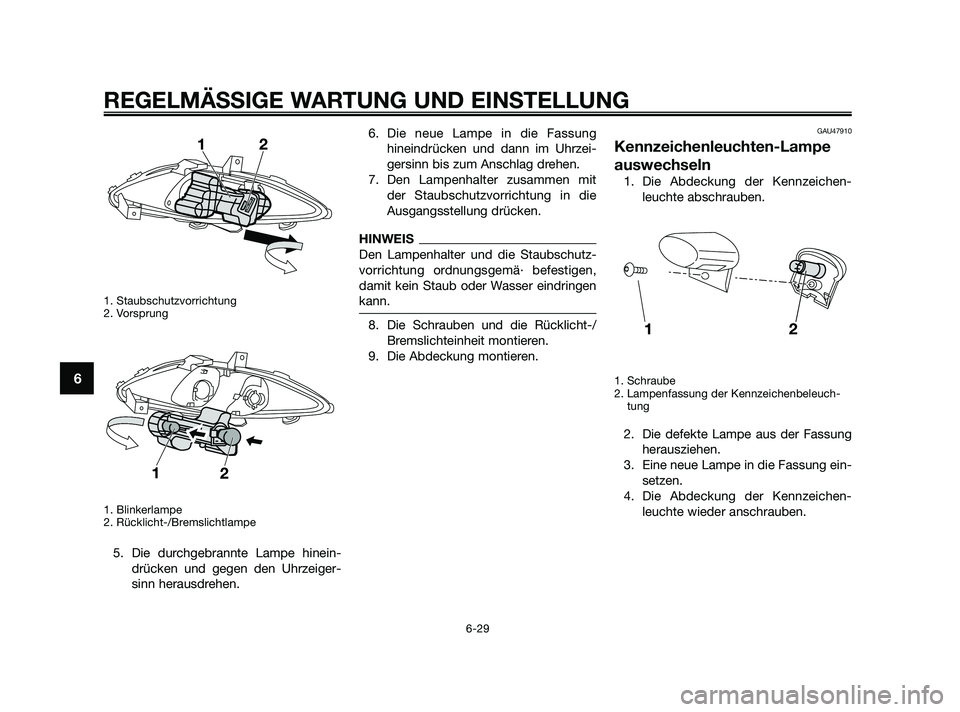

1. Staubschutzvorrichtung
2. Vorsprung
1. Blinkerlampe
2. Rücklicht-/Bremslichtlampe
5. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.6. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
7. Den Lampenhalter zusammen mit
der Staubschutzvorrichtung in die
Ausgangsstellung drücken.
HINWEIS
Den Lampenhalter und die Staubschutz-
vorrichtung ordnungsgemä· befestigen,
damit kein Staub oder Wasser eindringen
kann.
8. Die Schrauben und die Rücklicht-/
Bremslichteinheit montieren.
9. Die Abdeckung montieren.
GAU47910
Kennzeichenleuchten-Lampe
auswechseln
1. Die Abdeckung der Kennzeichen-
leuchte abschrauben.
1. Schraube
2. Lampenfassung der Kennzeichenbeleuch-
tung
2. Die defekte Lampe aus der Fassung
herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Abdeckung der Kennzeichen-
leuchte wieder anschrauben.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
39D-F8199-G0 4/11/09 20:23 Página 70

GAU42131

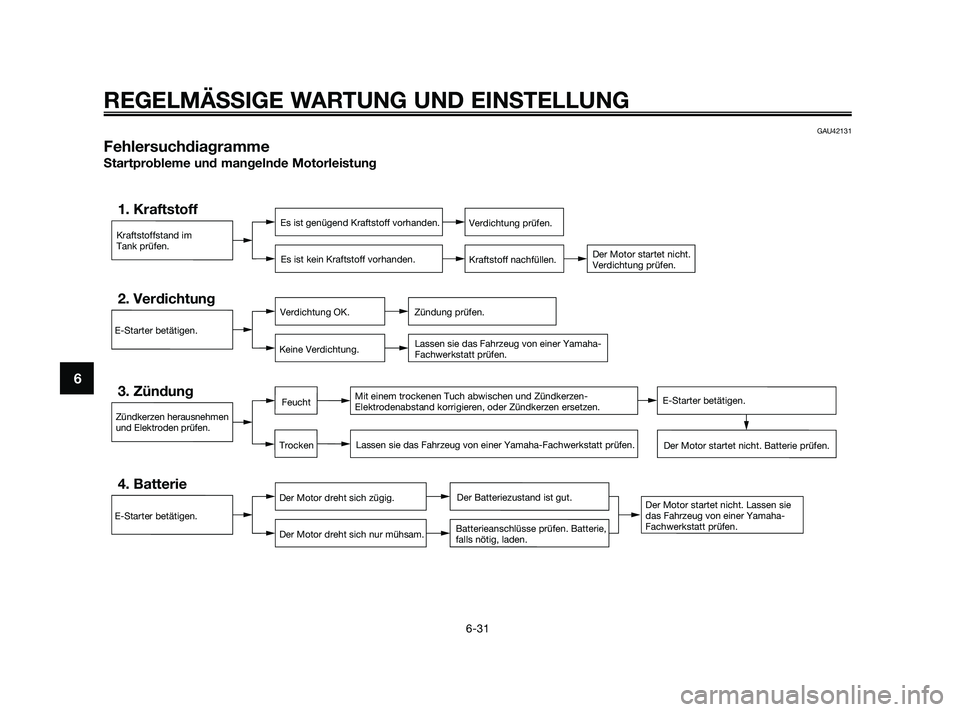

Fehlersuchdiagramme
Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtE-Starter betätigen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
