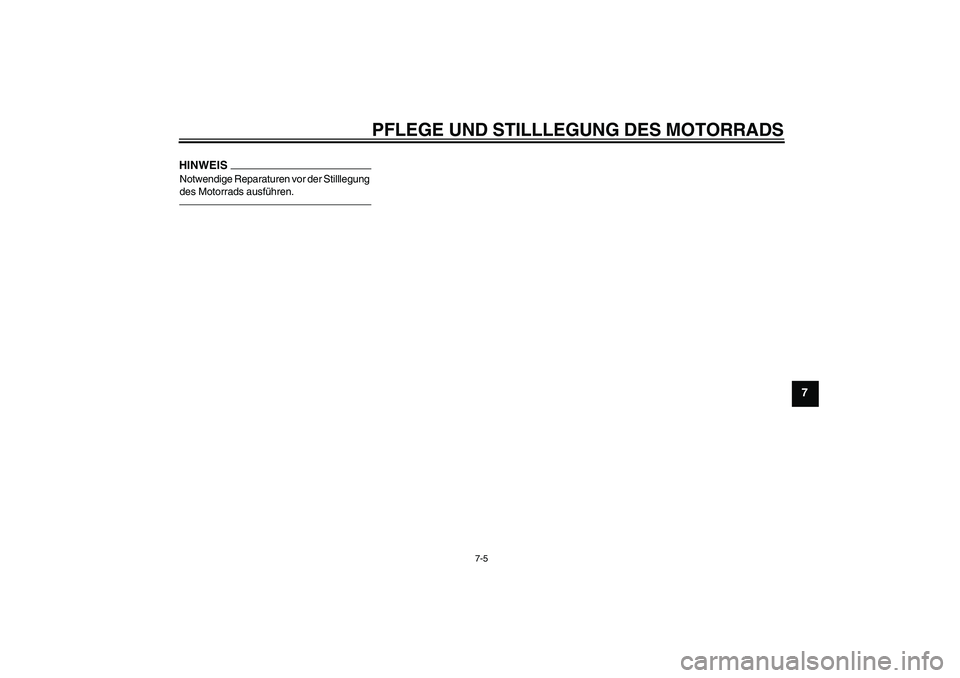

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U5WMG7G0.book Page 5 Wednesday, November 11, 2009 9:10 AM

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2175 mm (85.6 in)
Gesamtbreite:
765 mm (30.1 in)
Gesamthöhe:
1115 mm (43.9 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1500 mm (59.1 in)
Bodenfreiheit:
125 mm (4.92 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
245 kg (540 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
1251 cm³
Bohrung × Hub:
79.0 × 63.8 mm (3.11 × 2.51 in)
Verdichtungsverhältnis:
9.70 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
3.15 L (3.33 US qt, 2.77 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
21.0 L (5.55 US gal, 4.62 Imp.gal)Davon Reserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
5UXB 10Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
98/56 (1.750)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
38/17 (2.235)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
40/14 (2.857)
2. Gang:
36/18 (2.000)
3. Gang:
33/21 (1.571)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMG7G0.book Page 1 Wednesday, November 11, 2009 9:10 AM

TECHNISCHE DATEN
8-2
8
4. Gang:
31/24 (1.292)
5. Gang:
29/26 (1.115)
Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
100.0 mm (3.94 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D252F LHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)
Hersteller/Typ:
DUNLOP/D252 LZuladung:Max. Gesamtzuladung:
205 kg (452 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung:
90–205 kg (198–452 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
DrehstromgeneratorBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 Ah
U5WMG7G0.book Page 2 Wednesday, November 11, 2009 9:10 AM

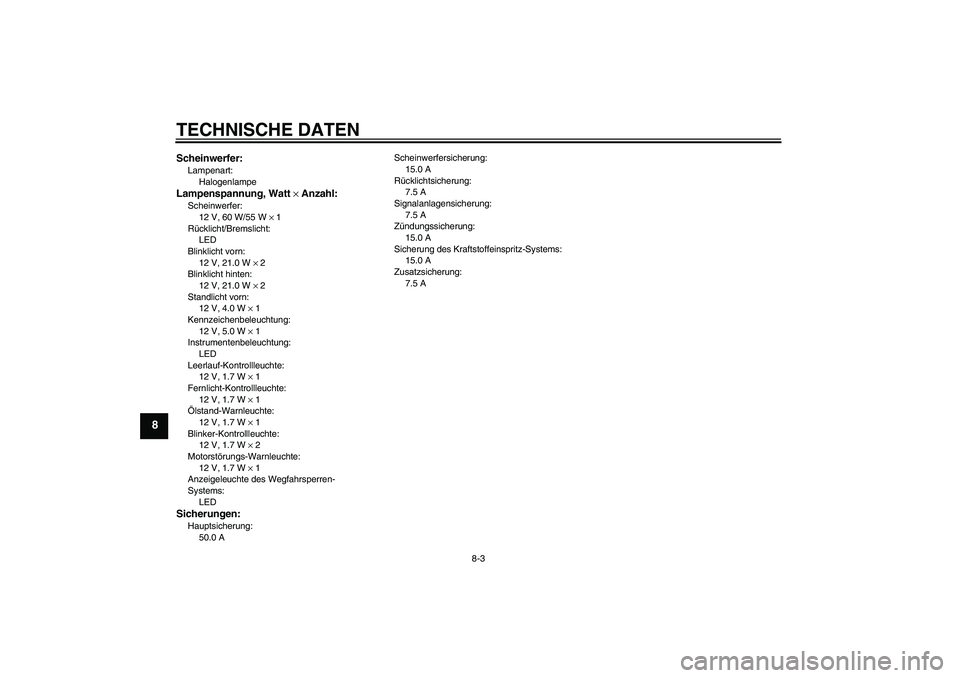

TECHNISCHE DATEN
8-3
8
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrollleuchte:
12 V, 1.7 W × 1
Ölstand-Warnleuchte:
12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 2
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 AScheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
7.5 A
U5WMG7G0.book Page 3 Wednesday, November 11, 2009 9:10 AM

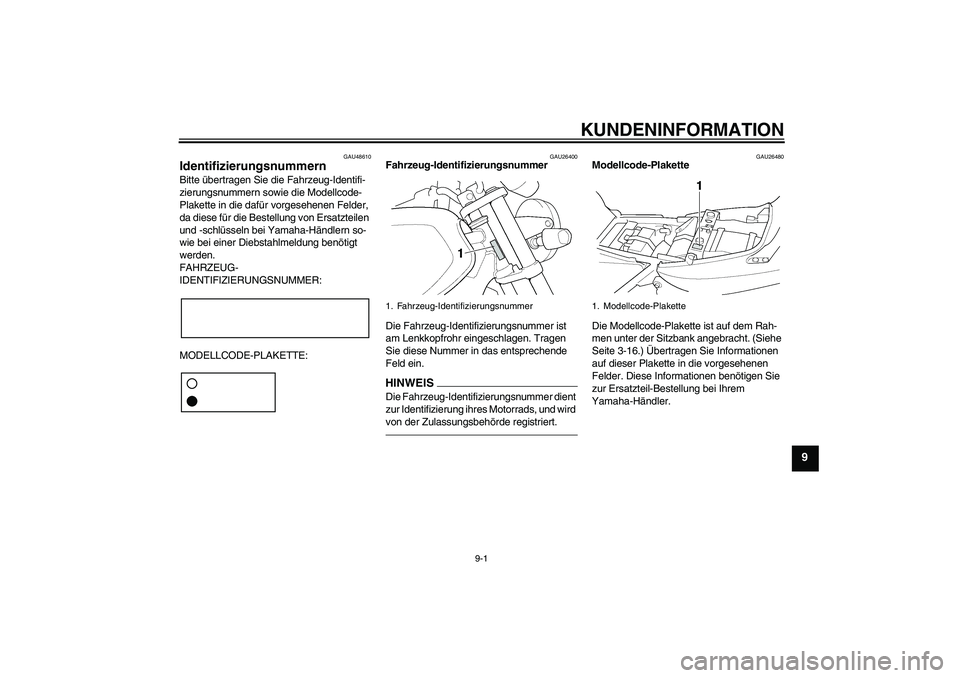

KUNDENINFORMATION
9-1
9
GAU48610
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
U5WMG7G0.book Page 1 Wednesday, November 11, 2009 9:10 AM

INDEXAAbblendschalter .................................... 3-10
Abdeckungen, abnehmen und
montieren.............................................. 6-9
Ablagefach ............................................ 3-17
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-22
Antriebskette, säubern und
schmieren ........................................... 6-23
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-4BBatterie.................................................. 6-28
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-32
Blinkerschalter ...................................... 3-10
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-24
Bremslichtschalter................................. 6-19
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-20
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-22DDiebstahlanlage (Sonderzubehör) .......... 3-9
Drehzahlmesser ...................................... 3-5EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-22FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen........................... 3-19
Fehlersuchdiagramm ............................ 6-38
Fehlersuche .......................................... 6-37Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel, prüfen
und schmieren.................................... 6-24
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-24
Gaszugspiel, kontrollieren .................... 6-15
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-26
Helmhalter ............................................ 3-16
Hinterrad ............................................... 6-35
Hupenschalter ...................................... 3-10IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-33
Kraftstoff ............................................... 3-13
Kraftstofftank-Belüftungsschlauch ........ 3-15
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ........................... 3-11, 6-18LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................... 3-9
Lenkung, prüfen.................................... 6-27Lichthupenschalter ................................ 3-10
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-14
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz .................... 6-11
Motorstoppschalter................................ 3-10
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-16
Rücklicht/Bremslicht .............................. 6-32SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-20
Scheinwerferlampe, auswechseln......... 6-30
Schwingen-Drehpunkte, schmieren ...... 6-26
Seitenständer ........................................ 3-22
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-29
Sitzbank ................................................ 3-16
Spanngurt-Halterungen ......................... 3-21
Spiel des Handbremshebels, prüfen ..... 6-19
Standlichtlampe, auswechseln .............. 6-33
Starterschalter ....................................... 3-10
U5WMG7G0.book Page 1 Wednesday, November 11, 2009 9:10 AM

INDEX
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-13
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-17
Teleskopgabel, prüfen .......................... 6-27VVentilspiel ............................................. 6-15
Vorderrad.............................................. 6-34
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-23
U5WMG7G0.book Page 2 Wednesday, November 11, 2009 9:10 AM
