2010 YAMAHA XJR 1300 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

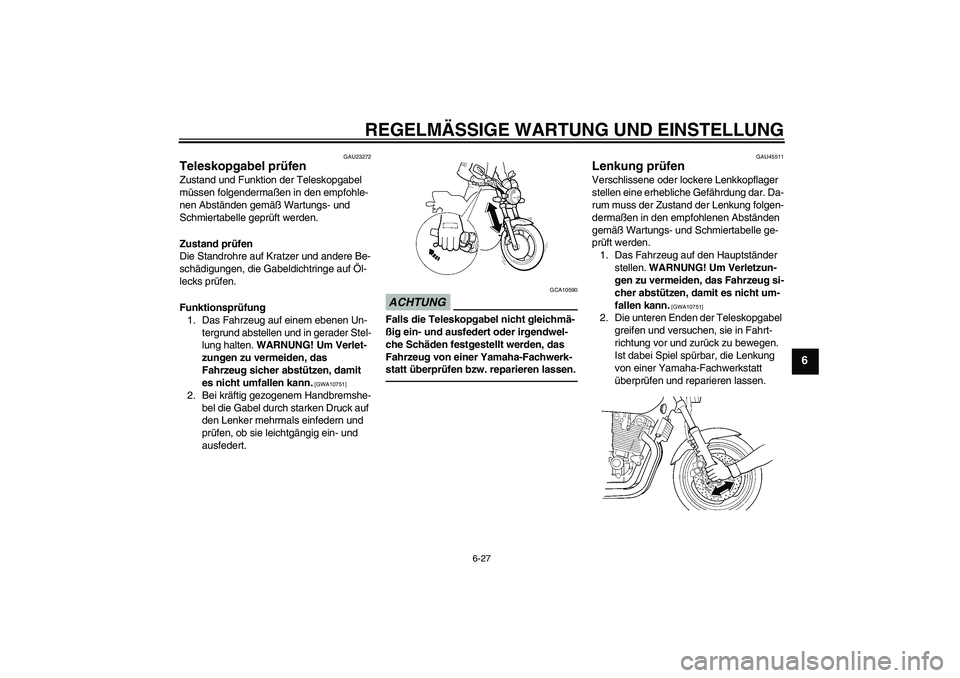

6-27
6
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U5WMG7G0.book Page 27 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

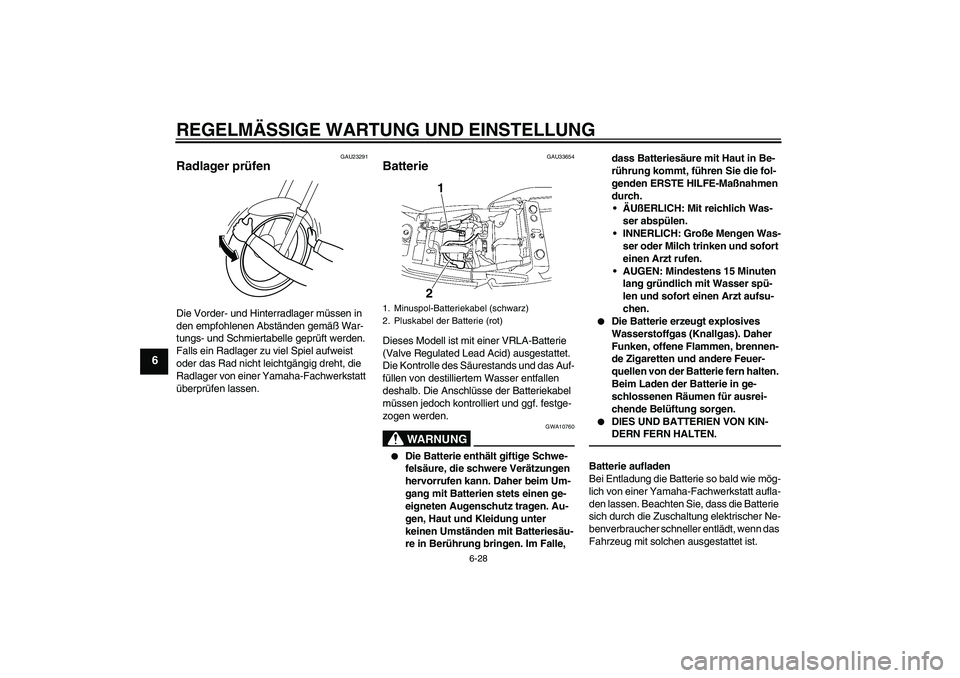

6-28
6
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU33654
Batterie Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle, dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
1
2
U5WMG7G0.book Page 28 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-
Fachwerkstatt aufladen.Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-
haft beschädigen.
GAU43272
Sicherungen wechseln Die Hauptsicherung befindet sich unter der
Sitzbank. (Siehe Seite 3-16.)
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
hinter der Abdeckung B. (Siehe Seite 6-9.)1. Hauptsicherung
U5WMG7G0.book Page 29 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

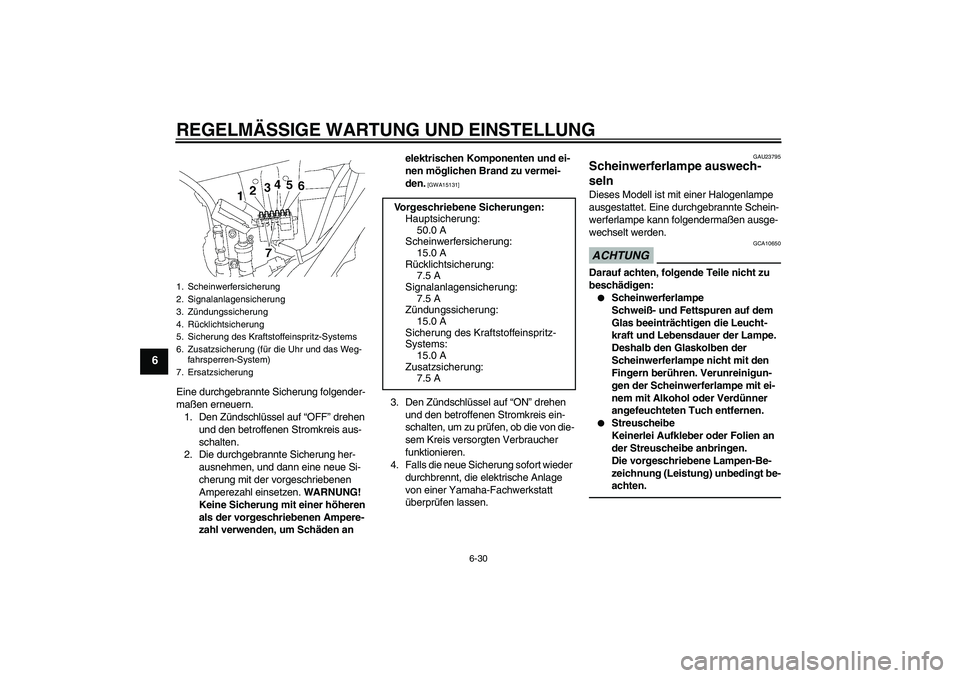

6-30
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23795
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Rücklichtsicherung
5. Sicherung des Kraftstoffeinspritz-Systems
6. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
7. Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Zusatzsicherung:
7.5 A
U5WMG7G0.book Page 30 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

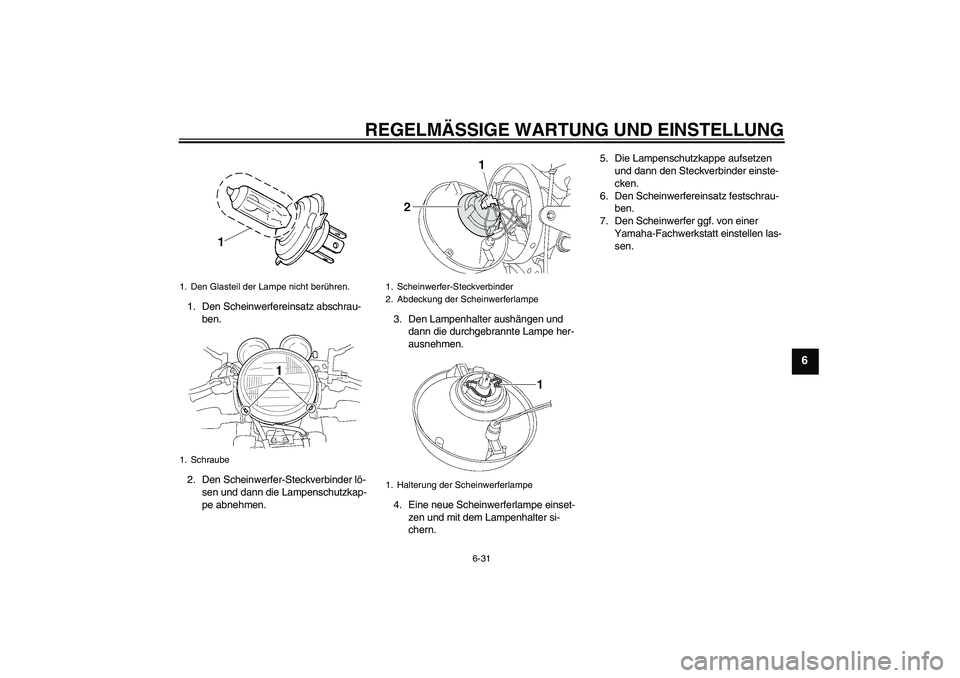

6-31
6
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
U5WMG7G0.book Page 31 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]
1. Schraube
1. Blinkerlampe
U5WMG7G0.book Page 32 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

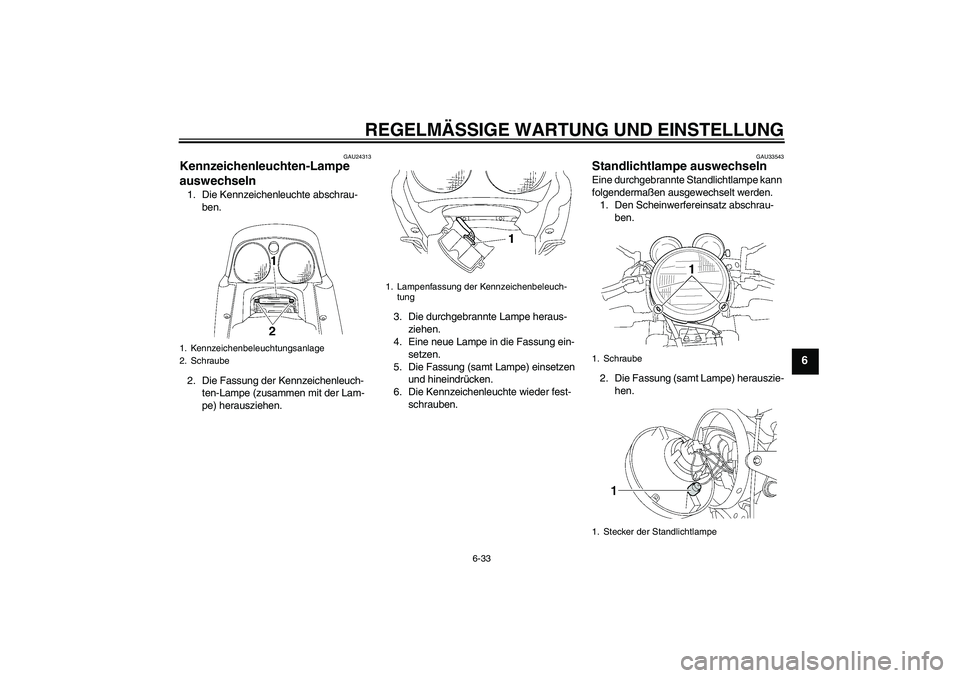

6-33
6
GAU24313
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch-
ten-Lampe (zusammen mit der Lam-
pe) herausziehen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU33543
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.
1. Kennzeichenbeleuchtungsanlage
2. Schraube
1. Lampenfassung der Kennzeichenbeleuch-
tung
1. Schraube
1. Stecker der Standlichtlampe
U5WMG7G0.book Page 33 Wednesday, November 11, 2009 9:10 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
3. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24360
Vorderrad
GAU38891
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.1. Das Motorrad auf den Hauptständer
stellen.
2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.
3. Den Bremsschlauchhalter links und
rechts abschrauben.4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei ausgebauten Bremssät-
teln betätigen, da sonst die Brems-
beläge herausgedrückt werden.

[GCA11051]
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU33661
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Die Bremssättel festschrauben.
1. Bremssattel-Befestigungsschraube
2. Vorderachs-Klemmschraube
3. Radachse
3
2 1
1. Bremssattel-Befestigungsschraube
2. Bremsschlauchhalterung
3. Bremssattel
4. Schraube
U5WMG7G0.book Page 34 Wednesday, November 11, 2009 9:10 AM
