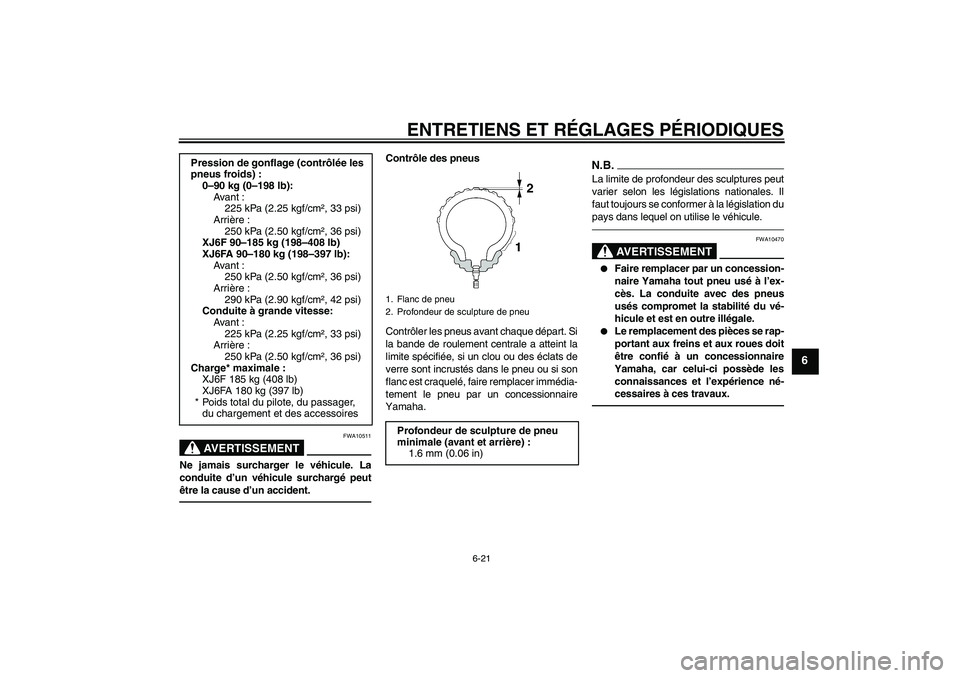

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
XJ6F 90–185 kg (198–408 lb)
XJ6FA 90–180 kg (198–397 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
225 kPa (2.25 kgf/cm², 33 psi)
Arrière :
250 kPa (2.50 kgf/cm², 36 psi)
Charge* maximale :
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
* Poids total du pilote, du passager,
du chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
U1CWF0F0.book Page 21 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-
duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BT021
DUNLOP/ROADSMART
Pneu arrière :
Taille :
160/60 ZR17M/C (69W)
Fabricant/modèle :
BRIDGESTONE/BT021
DUNLOP/ROADSMART
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U1CWF0F0.book Page 22 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU47390
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde au levier d’embrayage dans le sens
(a). Pour la réduire, tourner la vis de réglage
dans le sens (b).
N.B.Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procéder
comme suit :1. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
2. Déposer les carénages A et B. (Voir
page 6-8.)
3. Desserrer le contre-écrou situé plus
vers le bas du câble d’embrayage.
4. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage de la garde dans le sens (a).
Pour la réduire, tourner l’écrou de ré-
glage dans le sens (b).
1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
1. Contre-écrou (câble d’embrayage)
2.Écrou de réglage de la garde du levier d’em-
brayage (câble d’embrayage)
12
(a)
(b)
U1CWF0F0.book Page 23 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

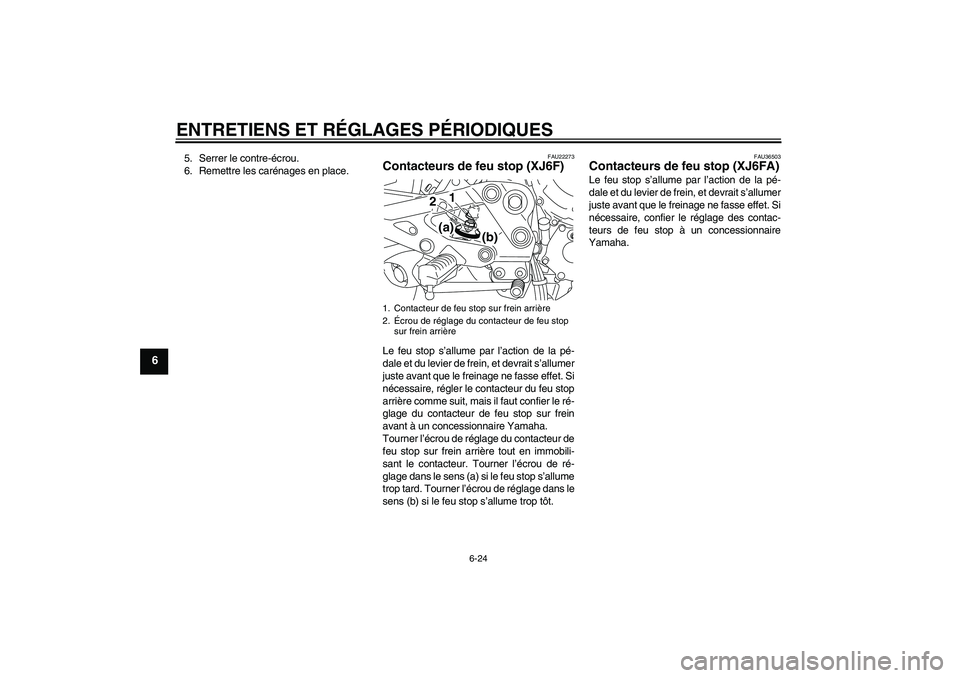

6-24
6
5. Serrer le contre-écrou.
6. Remettre les carénages en place.
FAU22273
Contacteurs de feu stop (XJ6F)Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, régler le contacteur du feu stop
arrière comme suit, mais il faut confier le ré-
glage du contacteur de feu stop sur frein
avant à un concessionnaire Yamaha.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU36503
Contacteurs de feu stop (XJ6FA)Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allumer
juste avant que le freinage ne fasse effet. Si
nécessaire, confier le réglage des contac-
teurs de feu stop à un concessionnaire
Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1
2(a)
(b)
U1CWF0F0.book Page 24 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

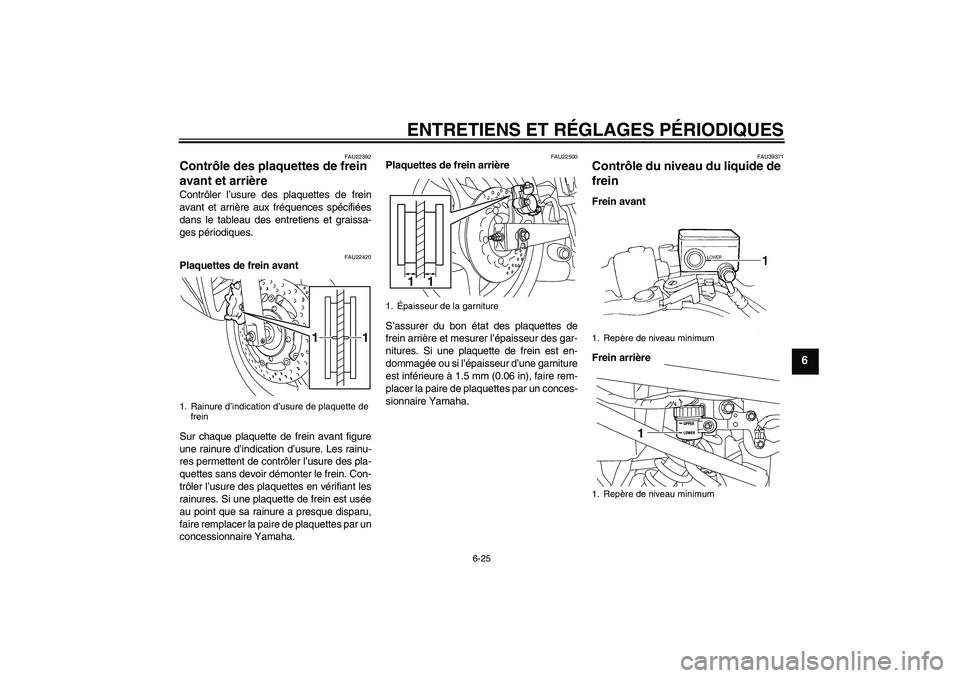

6-25
6
FAU22392
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée
au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.5 mm (0.06 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU39371
Contrôle du niveau du liquide de
frein Frein avant
Frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1 1
1.Épaisseur de la garniture
1 1
1. Repère de niveau minimum
1. Repère de niveau minimum
1
U1CWF0F0.book Page 25 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

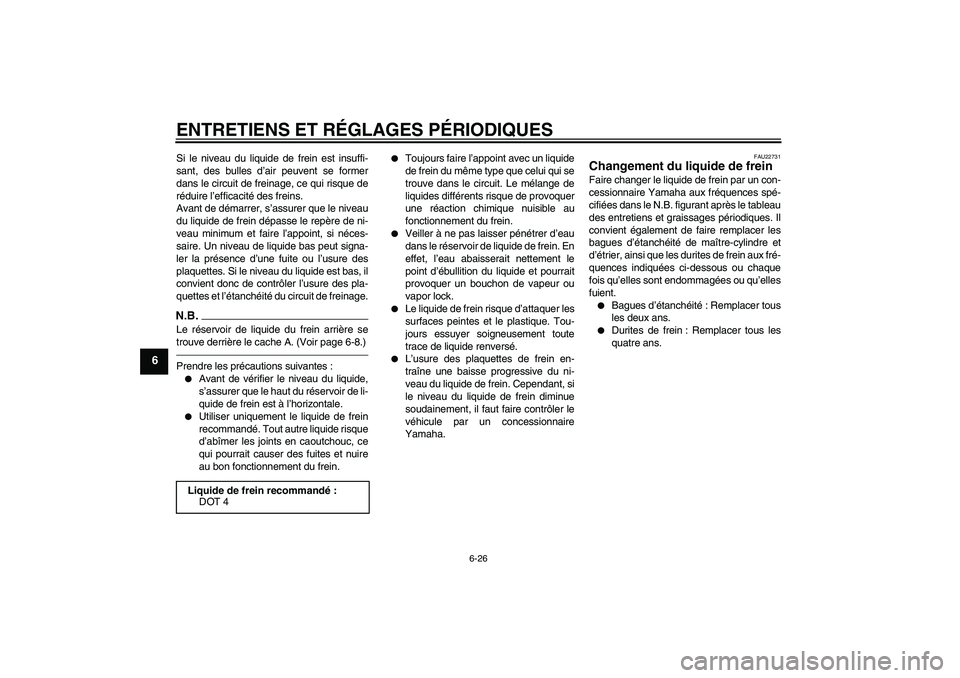

6-26
6
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.N.B.Le réservoir de liquide du frein arrière se
trouve derrière le cache A. (Voir page 6-8.)Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaisserait nettement le
point d’ébullition du liquide et pourrait
provoquer un bouchon de vapeur ou
vapor lock.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22731
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
Liquide de frein recommandé:
DOT 4
U1CWF0F0.book Page 26 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

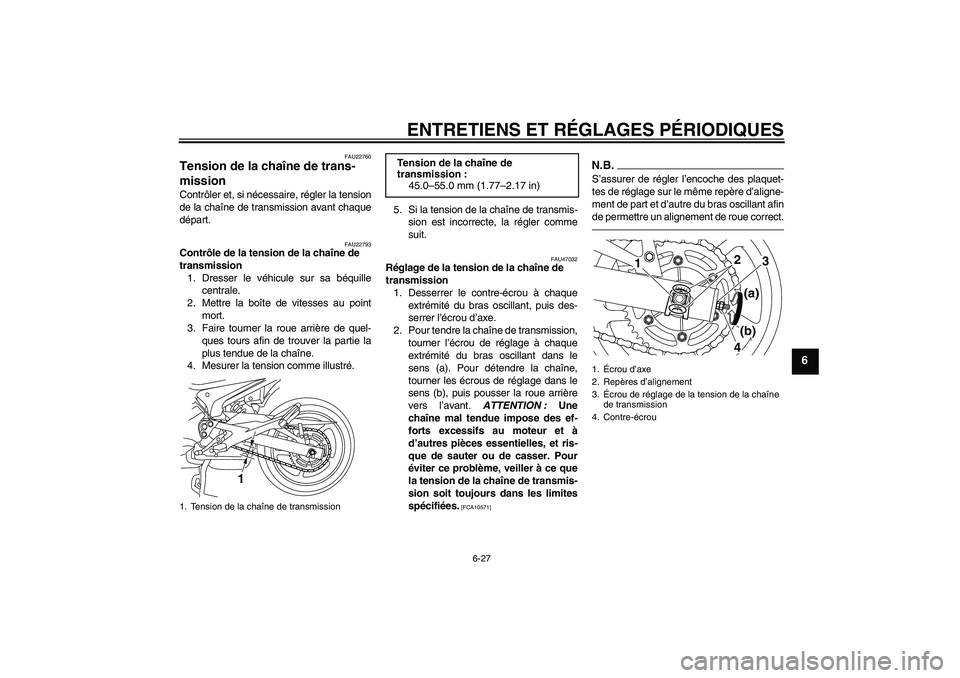

6-27
6
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22793
Contrôle de la tension de la chaîne de
transmission
1. Dresser le véhicule sur sa béquille
centrale.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière de quel-
ques tours afin de trouver la partie la
plus tendue de la chaîne.
4. Mesurer la tension comme illustré.5. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU47032
Réglage de la tension de la chaîne de
transmission
1. Desserrer le contre-écrou à chaque
extrémité du bras oscillant, puis des-
serrer l’écrou d’axe.
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce que
la tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.S’assurer de régler l’encoche des plaquet-
tes de réglage sur le même repère d’aligne-
ment de part et d’autre du bras oscillant afin
de permettre un alignement de roue correct.
1. Tension de la chaîne de transmission
1
Tension de la chaîne de
transmission :
45.0–55.0 mm (1.77–2.17 in)
1.Écrou d’axe
2. Repères d’alignement
3.Écrou de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
13
42(a)(b)
U1CWF0F0.book Page 27 Wednesday, September 9, 2009 6:03 PM

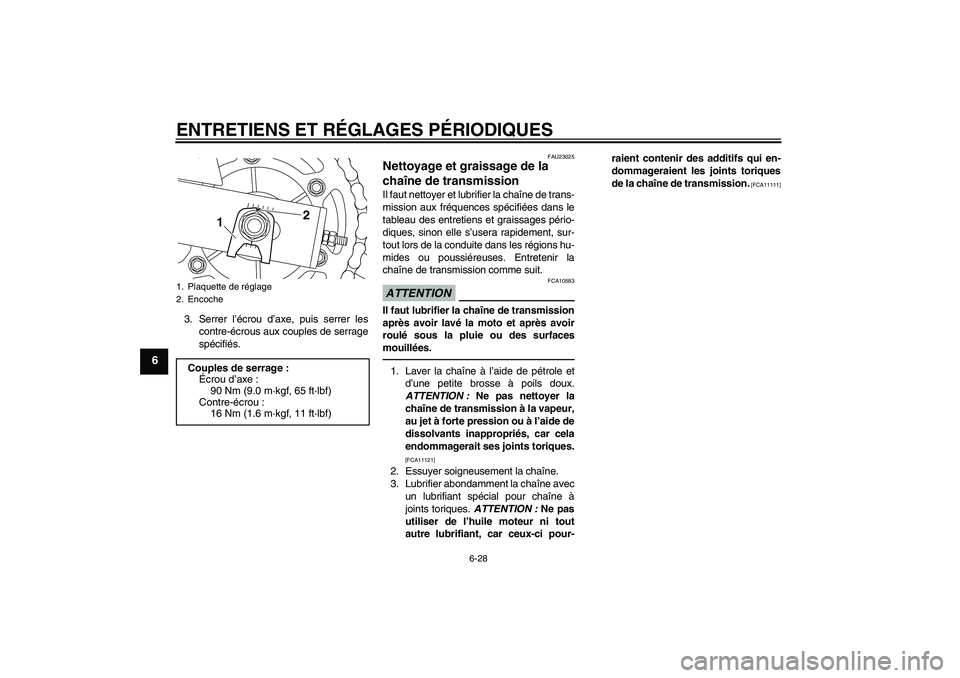

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous aux couples de serrage
spécifiés.
FAU23025
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10583
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-raient contenir des additifs qui en-
dommageraient les joints toriques
de la chaîne de transmission.
[FCA11111]
1. Plaquette de réglage
2. EncocheCouples de serrage :
Écrou d’axe :
90 Nm (9.0 m·kgf, 65 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
12
U1CWF0F0.book Page 28 Wednesday, September 9, 2009 6:03 PM
