MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.11. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare la carenatura.
HAU20070
Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU47330
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
2. Togliere la carenatura A. (Vedere pa-
gina 6-8.)NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
3. Controllare il livello del liquido refrige-

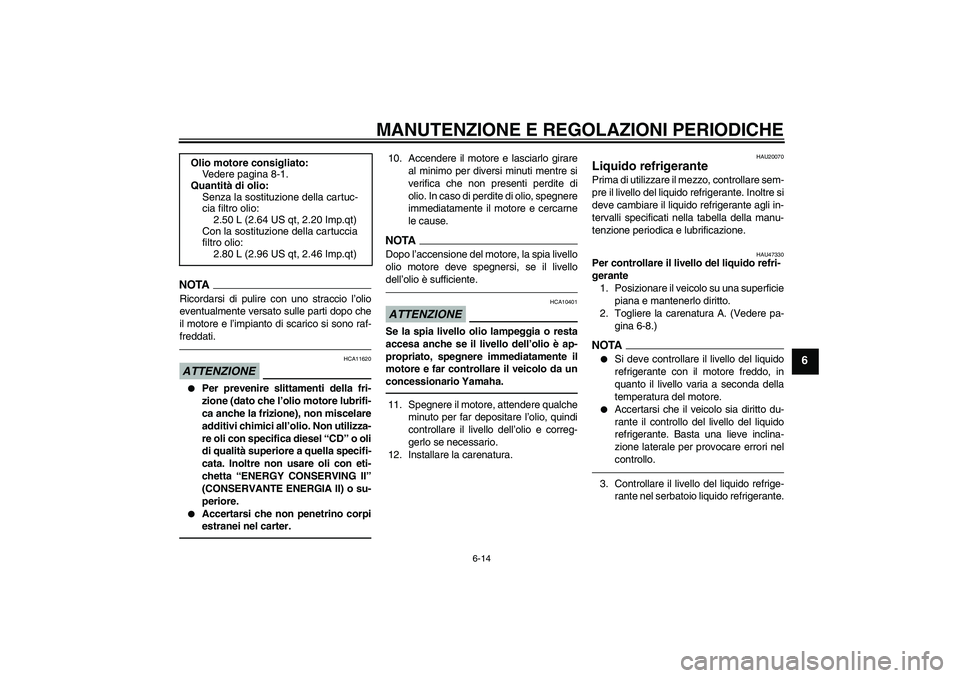

rante nel serbatoio liquido refrigerante. Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuc-
cia filtro olio:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con la sostituzione della cartuccia
filtro olio:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U1CWH0H0.book Page 14 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6

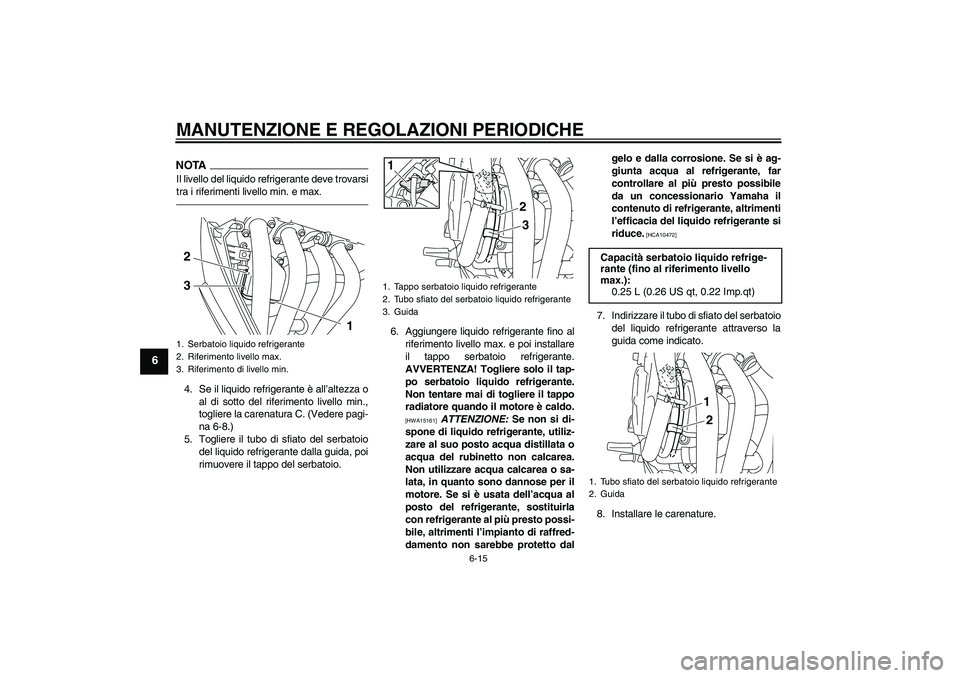

NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.4. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere la carenatura C. (Vedere pagi-
na 6-8.)
5. Togliere il tubo di sfiato del serbatoio
del liquido refrigerante dalla guida, poi
rimuovere il tappo del serbatoio.6. Aggiungere liquido refrigerante fino al
riferimento livello max. e poi installare
il tappo serbatoio refrigerante.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15161]
ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dalgelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]
7. Indirizzare il tubo di sfiato del serbatoio
del liquido refrigerante attraverso la
guida come indicato.
8. Installare le carenature.
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1 2
3
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
3
1
2
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2 1
U1CWH0H0.book Page 15 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU47321

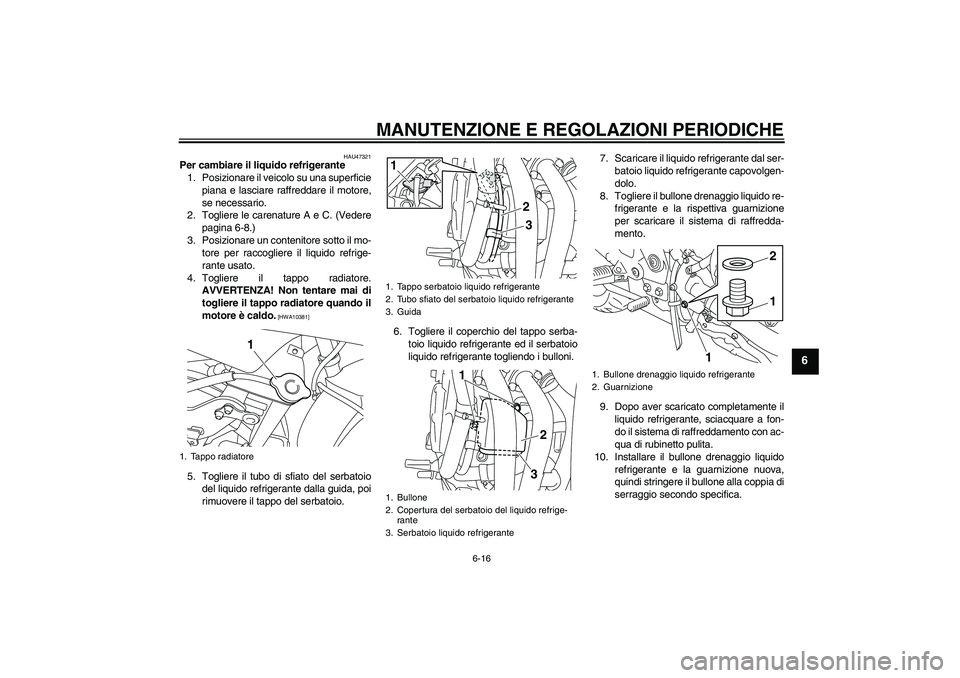

Per cambiare il liquido refrigerante
1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Togliere le carenature A e C. (Vedere
pagina 6-8.)
3. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
4. Togliere il tappo radiatore.
AVVERTENZA! Non tentare mai di
togliere il tappo radiatore quando il
motore è caldo.
[HWA10381]
5. Togliere il tubo di sfiato del serbatoio
del liquido refrigerante dalla guida, poi
rimuovere il tappo del serbatoio.6. Togliere il coperchio del tappo serba-
toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni.7. Scaricare il liquido refrigerante dal ser-
batoio liquido refrigerante capovolgen-
dolo.
8. Togliere il bullone drenaggio liquido re-
frigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
9. Dopo aver scaricato completamente il
liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.1. Tappo radiatore
1
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
1. Bullone
2. Copertura del serbatoio del liquido refrige-
rante
3. Serbatoio liquido refrigerante
3
1
2
23 1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1
12
U1CWH0H0.book Page 16 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
11. Installare il serbatoio liquido refrige-
rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i bulloni.
12. Versare la quantità secondo specifica
di liquido refrigerante nel radiatore e
nel serbatoio.
13. Installare il tappo radiatore.
14. Installare il tappo serbatoio liquido re-
frigerante.15. Accendere il motore, lasciarlo girare al
minimo per diversi minuti e poi spe-
gnerlo.
16. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
17. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
18. Indirizzare il tubo di sfiato del serbatoio
del liquido refrigerante attraverso la
guida come indicato.19. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.

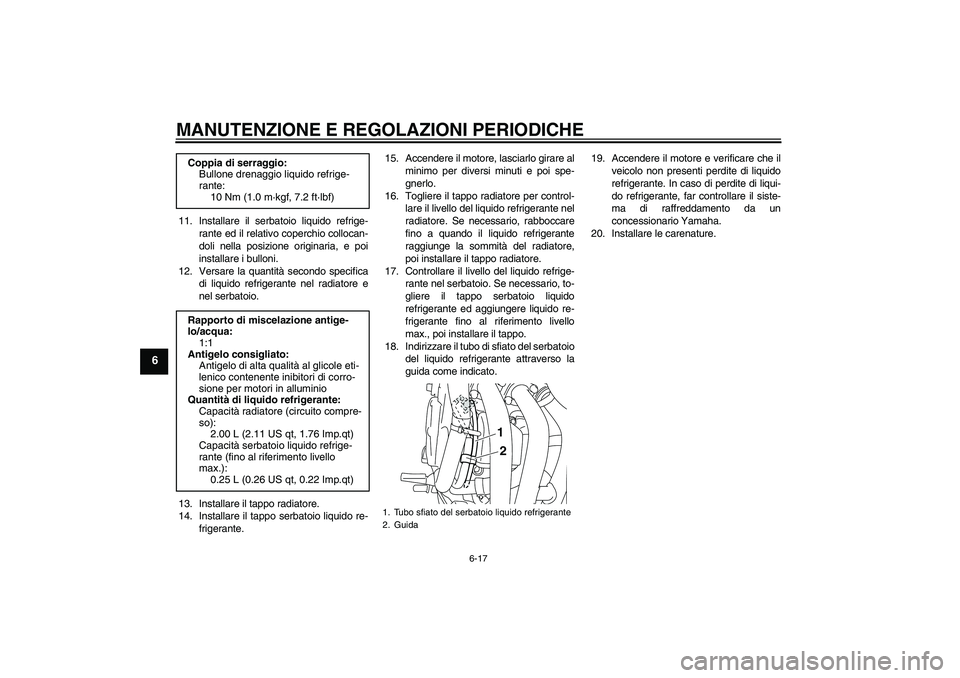

20. Installare le carenature. Coppia di serraggio:
Bullone drenaggio liquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antige-
lo/acqua:
1:1
Antigelo consigliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di liquido refrigerante:
Capacità radiatore (circuito compre-
so):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2 1
U1CWH0H0.book Page 17 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
HAU32887

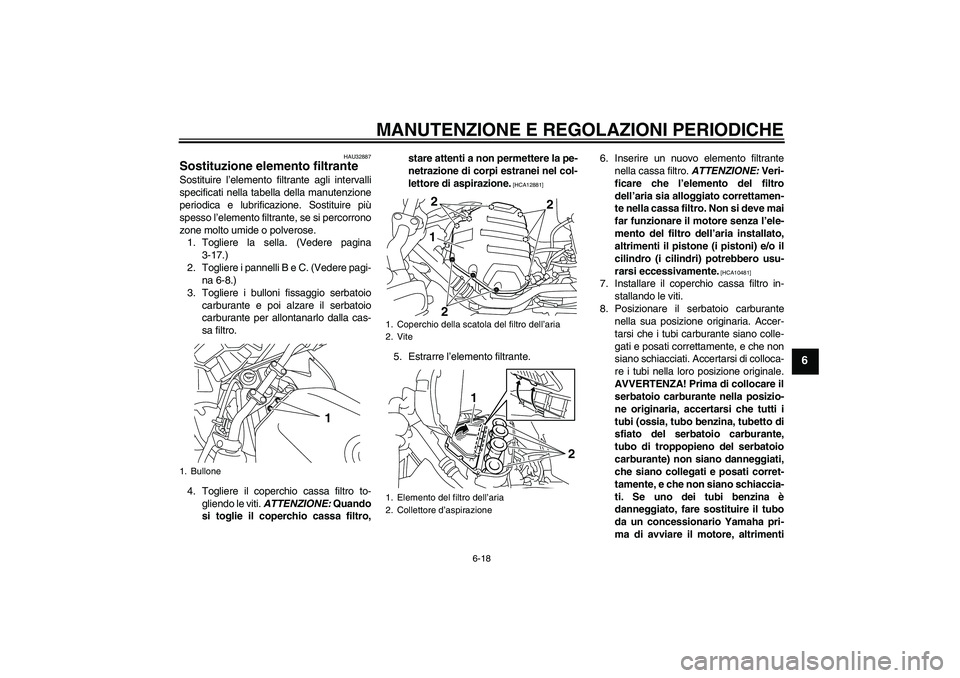

Sostituzione elemento filtrante Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere i pannelli B e C. (Vedere pagi-
na 6-8.)
3. Togliere i bulloni fissaggio serbatoio
carburante e poi alzare il serbatoio
carburante per allontanarlo dalla cas-
sa filtro.
4. Togliere il coperchio cassa filtro to-
gliendo le viti. ATTENZIONE: Quando
si toglie il coperchio cassa filtro,stare attenti a non permettere la pe-
netrazione di corpi estranei nel col-
lettore di aspirazione.
[HCA12881]
5. Estrarre l’elemento filtrante.6. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
7. Installare il coperchio cassa filtro in-
stallando le viti.
8. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi carburante siano colle-
gati e posati correttamente, e che non
siano schiacciati. Accertarsi di colloca-
re i tubi nella loro posizione originale.
AVVERTENZA! Prima di collocare il
serbatoio carburante nella posizio-
ne originaria, accertarsi che tutti i
tubi (ossia, tubo benzina, tubetto di
sfiato del serbatoio carburante,
tubo di troppopieno del serbatoio
carburante) non siano danneggiati,
che siano collegati e posati corret-
tamente, e che non siano schiaccia-
ti. Se uno dei tubi benzina è
danneggiato, fare sostituire il tubo
da un concessionario Yamaha pri-
ma di avviare il motore, altrimenti
1. Bullone
1
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
2. Collettore d’aspirazione
12
2
2
2 1
U1CWH0H0.book Page 18 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
possono verificarsi perdite di car-
burante, creando il rischio di incen-
di.
[HWA12463]
9. Installare i bulloni fissaggio serbatoio
carburante.
10. Installare i pannelli.
11. Installare la sella.

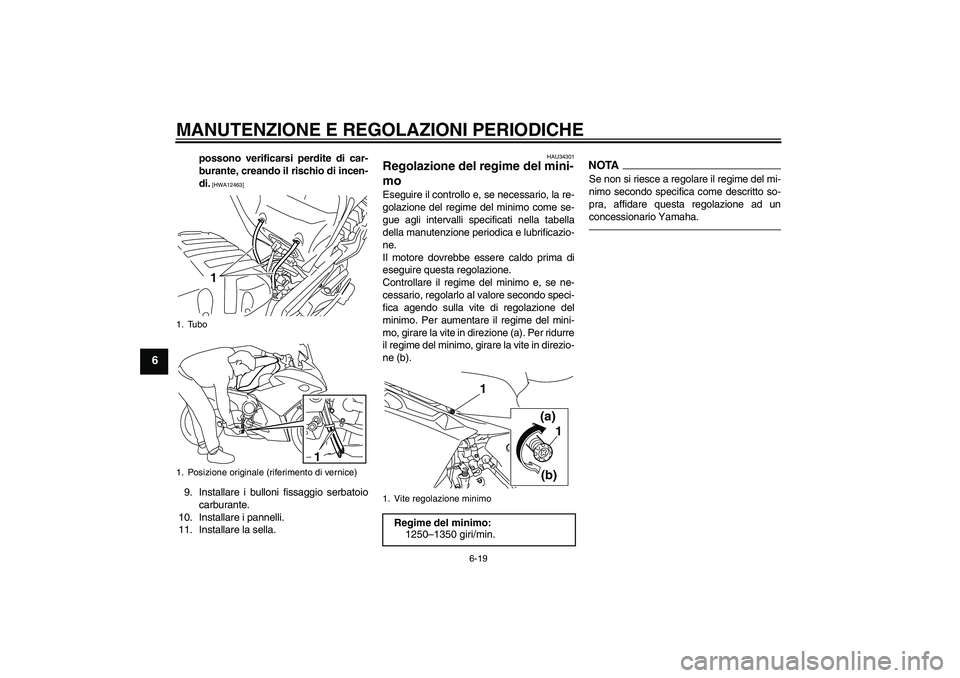

HAU34301
Regolazione del regime del mini-
mo Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
NOTASe non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
1. Tubo
1. Posizione originale (riferimento di vernice)
1
1
1. Vite regolazione minimoRegime del minimo:
1250–1350 giri/min.
1
1 (a)
(b)
U1CWH0H0.book Page 19 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU21382

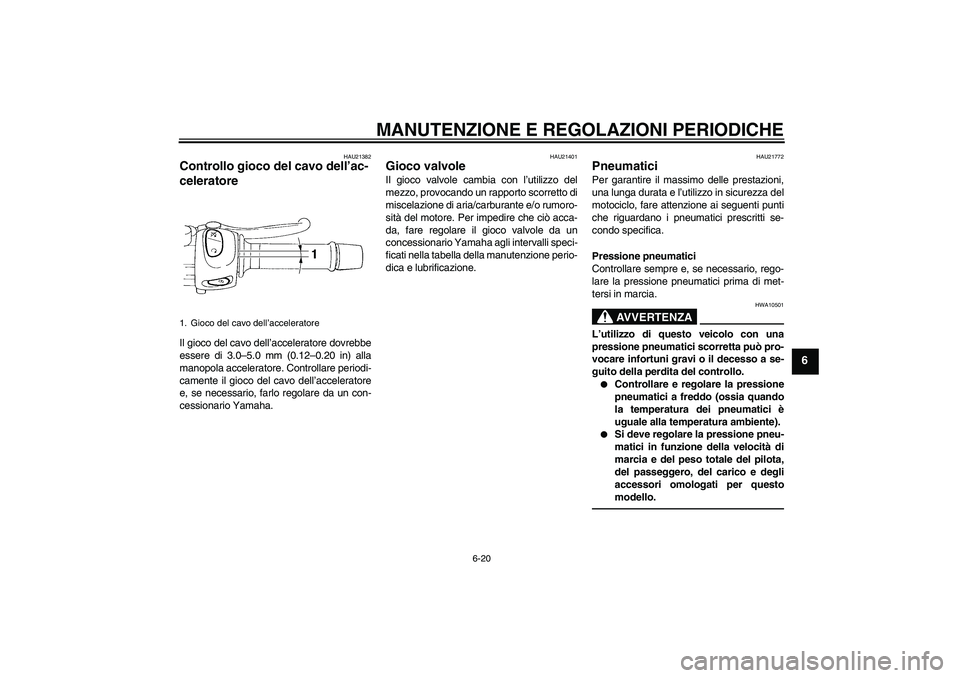

Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21772
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
1. Gioco del cavo dell’acceleratore
U1CWH0H0.book Page 20 Thursday, September 10, 2009 9:53 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

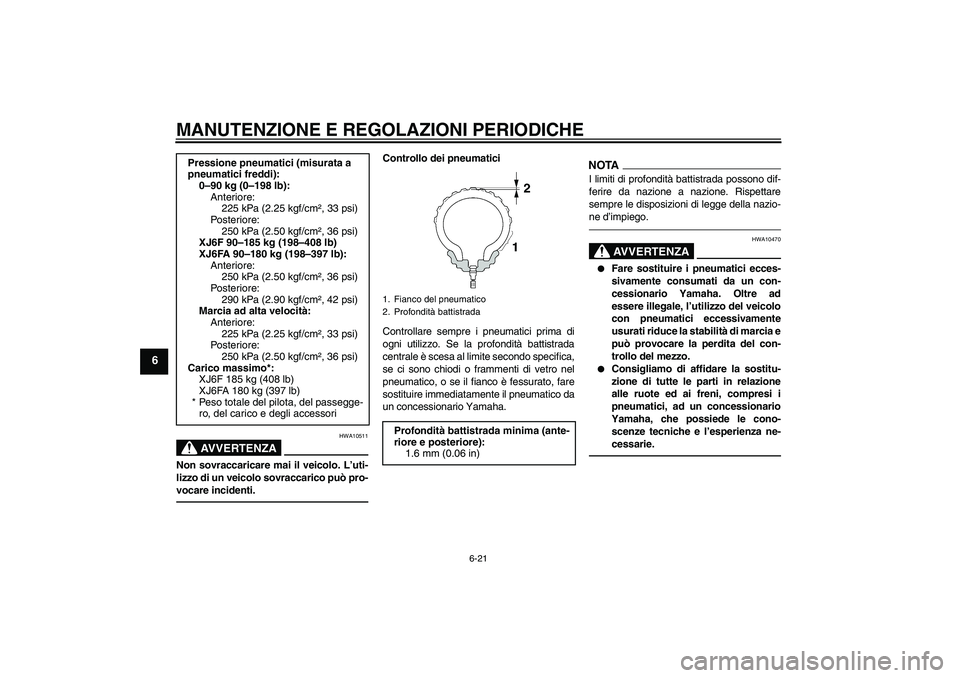

Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Poster iore:
250 kPa (2.50 kgf/cm², 36 psi)
XJ6F 90–185 kg (198–408 lb)
XJ6FA 90–180 kg (198–397 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Poster iore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Poster iore:
250 kPa (2.50 kgf/cm², 36 psi)
Carico massimo*:
XJ6F 185 kg (408 lb)
XJ6FA 180 kg (397 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U1CWH0H0.book Page 21 Thursday, September 10, 2009 9:53 AM
