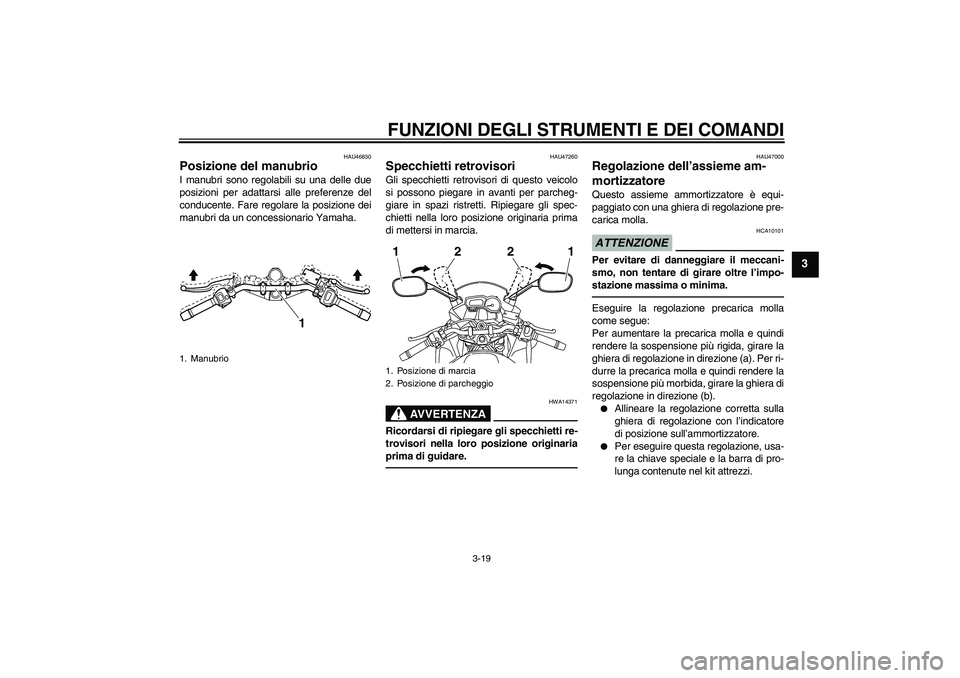

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU46830
Posizione del manubrio I manubri sono regolabili su una delle due
posizioni per adattarsi alle preferenze del
conducente. Fare regolare la posizione dei
manubri da un concessionario Yamaha.
HAU47260
Specchietti retrovisori Gli specchietti retrovisori di questo veicolo
si possono piegare in avanti per parcheg-
giare in spazi ristretti. Ripiegare gli spec-
chietti nella loro posizione originaria prima
di mettersi in marcia.
AVVERTENZA
HWA14371
Ricordarsi di ripiegare gli specchietti re-
trovisori nella loro posizione originaria
prima di guidare.
HAU47000
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.Eseguire la regolazione precarica molla
come segue:
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri-
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).

Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.


Per eseguire questa regolazione, usa-
re la chiave speciale e la barra di pro-
lunga contenute nel kit attrezzi.
1. Manubrio
1
1. Posizione di marcia
2. Posizione di parcheggio12
1 2
U1CWH0H0.book Page 19 Thursday, September 10, 2009 9:53 AM

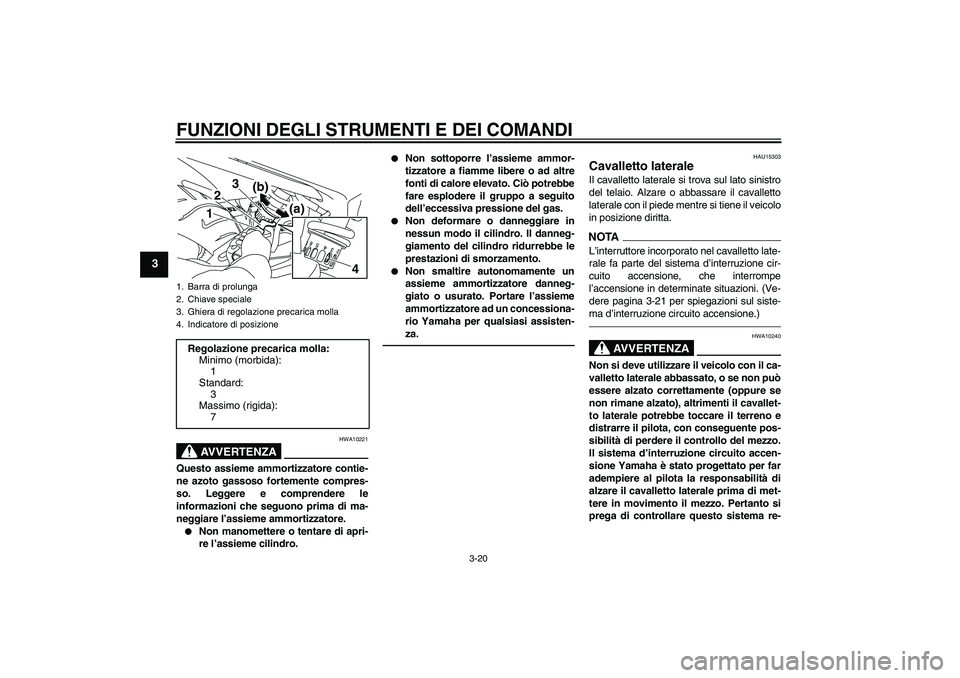

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-
za.
HAU15303
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni. (Ve-
dere pagina 3-21 per spiegazioni sul siste-
ma d’interruzione circuito accensione.)
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
1. Barra di prolunga
2. Chiave speciale
3. Ghiera di regolazione precarica molla
4. Indicatore di posizioneRegolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
123
(a) (b)
4
U1CWH0H0.book Page 20 Thursday, September 10, 2009 9:53 AM

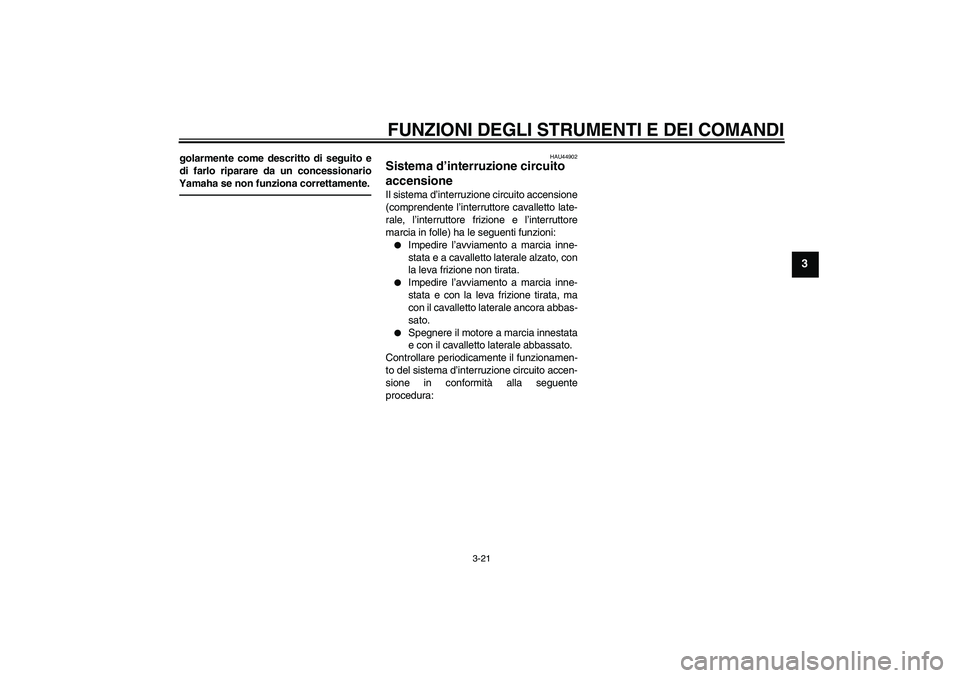

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
golarmente come descritto di seguito e
di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
HAU44902
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U1CWH0H0.book Page 21 Thursday, September 10, 2009 9:53 AM

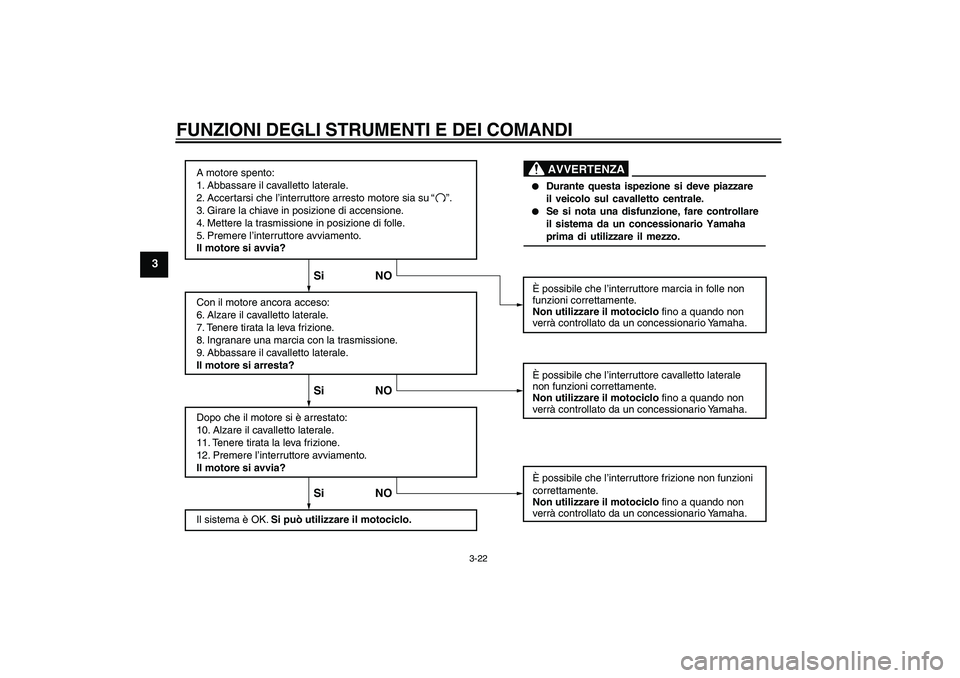

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia su
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO


Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.


Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
“ ”.
U1CWH0H0.book Page 22 Thursday, September 10, 2009 9:53 AM

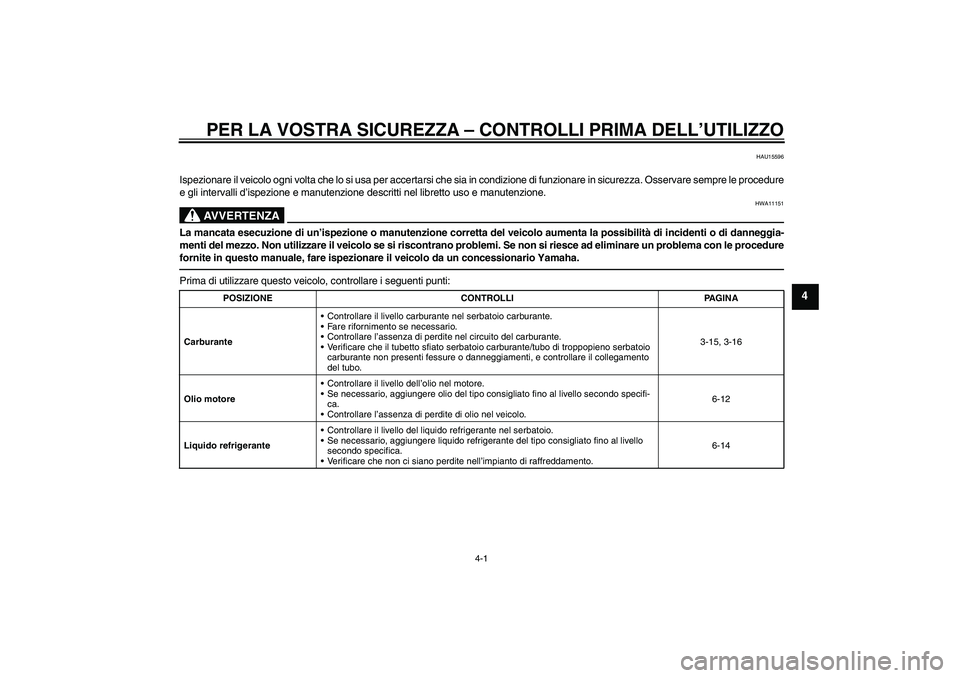

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15596
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11151
La mancata esecuzione di un’ispezione o manutenzione corretta del veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano problemi. Se non si riesce ad eliminare un problema con le procedure
fornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello carburante nel serbatoio carburante.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.
Verificare che il tubetto sfiato serbatoio carburante/tubo di troppopieno serbatoio
carburante non presenti fessure o danneggiamenti, e controllare il collegamento
del tubo.3-15, 3-16
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-12
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-14
U1CWH0H0.book Page 1 Thursday, September 10, 2009 9:53 AM

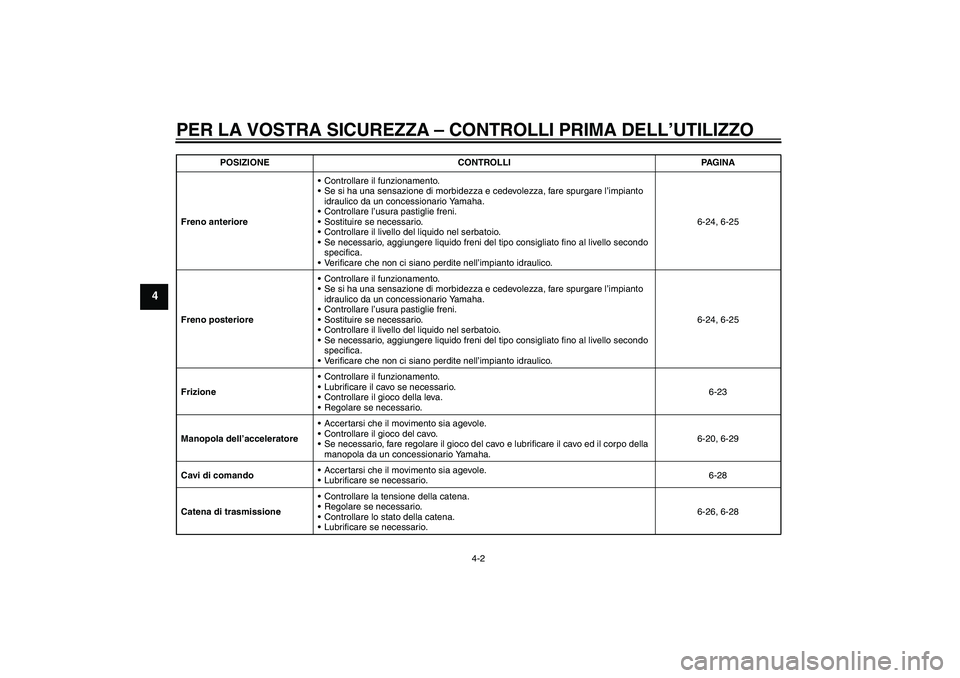

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-25
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-24, 6-25
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-23
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-20, 6-29
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-28
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-26, 6-28 POSIZIONE CONTROLLI PAGINA
U1CWH0H0.book Page 2 Thursday, September 10, 2009 9:53 AM

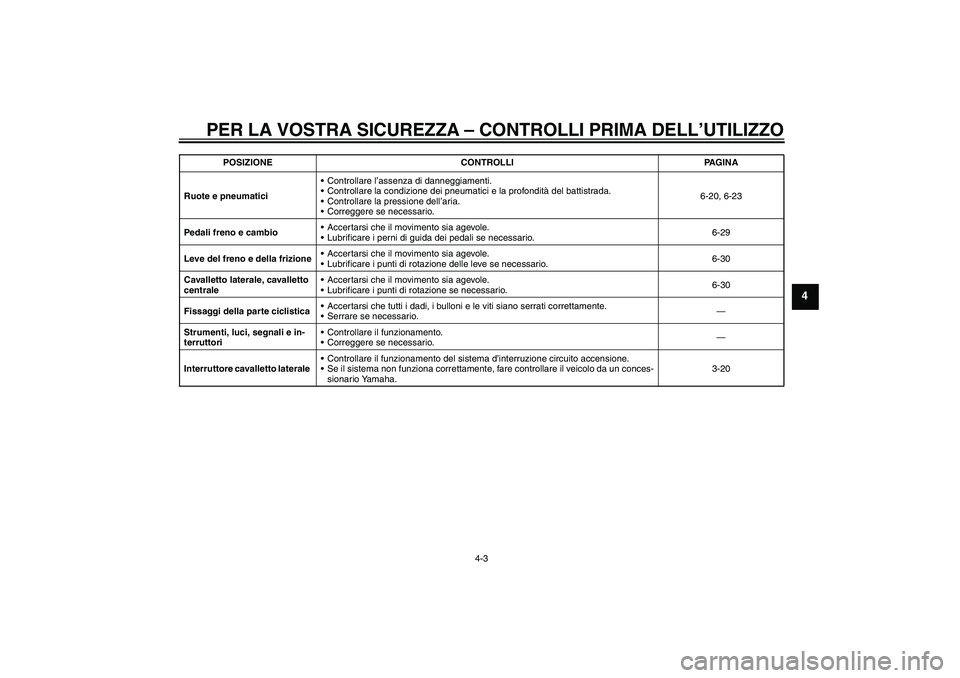

PER LA VOSTRA SICUREZZA – CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-20, 6-23
Pedali freno e cambioAccertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario.6-29
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-30
Cavalletto laterale, cavalletto
centraleAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-30
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore cavalletto laterale Controllare il funzionamento del sistema d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un conces-
sionario Yamaha.3-20 POSIZIONE CONTROLLI PAGINA
U1CWH0H0.book Page 3 Thursday, September 10, 2009 9:53 AM

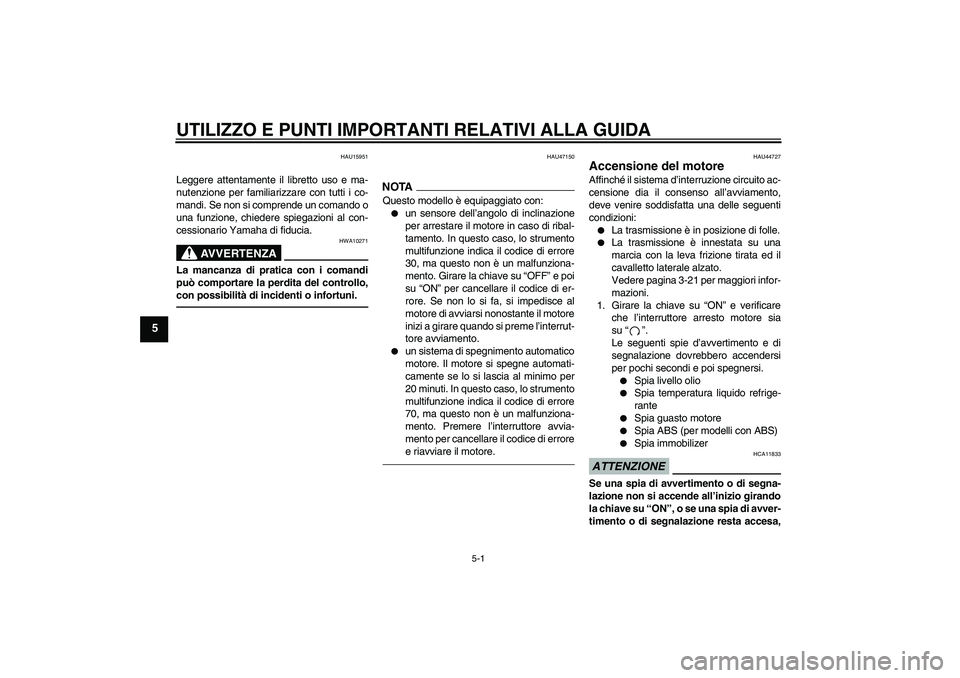

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15951
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10271
La mancanza di pratica con i comandi
può comportare la perdita del controllo,
con possibilità di incidenti o infortuni.
HAU47150
NOTAQuesto modello è equipaggiato con:

un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, lo strumento
multifunzione indica il codice di errore
30, ma questo non è un malfunziona-
mento. Girare la chiave su “OFF” e poi
su “ON” per cancellare il codice di er-
rore. Se non lo si fa, si impedisce al
motore di avviarsi nonostante il motore
inizi a girare quando si preme l’interrut-
tore avviamento.


un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. In questo caso, lo strumento
multifunzione indica il codice di errore
70, ma questo non è un malfunziona-
mento. Premere l’interruttore avvia-
mento per cancellare il codice di errore
e riavviare il motore.
HAU44727
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento,
deve venire soddisfatta una delle seguenti
condizioni:

La trasmissione è in posizione di folle.


La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-21 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia
su“”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.

Spia livello olio


Spia temperatura liquido refrige-
rante


Spia guasto motore


Spia ABS (per modelli con ABS)


Spia immobilizer
ATTENZIONE
HCA11833
Se una spia di avvertimento o di segna-
lazione non si accende all’inizio girando
la chiave su “ON”, o se una spia di avver-
timento o di segnalazione resta accesa,
U1CWH0H0.book Page 1 Thursday, September 10, 2009 9:53 AM
