2010 YAMAHA VITY 125 Betriebsanleitungen (in German)

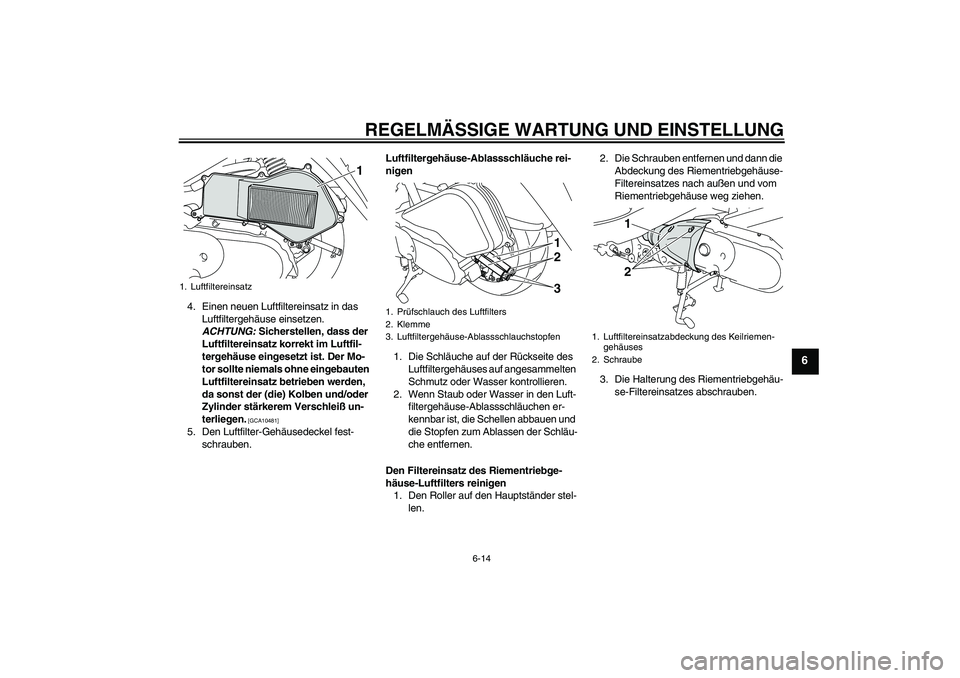

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
6
4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10481]
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.Luftfiltergehäuse-Ablassschläuche rei-
nigen
1. Die Schläuche auf der Rückseite des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
2. Wenn Staub oder Wasser in den Luft-
filtergehäuse-Ablassschläuchen er-
kennbar ist, die Schellen abbauen und
die Stopfen zum Ablassen der Schläu-
che entfernen.
Den Filtereinsatz des Riementriebge-
häuse-Luftfilters reinigen
1. Den Roller auf den Hauptständer stel-
len.2. Die Schrauben entfernen und dann die
Abdeckung des Riementriebgehäuse-
Filtereinsatzes nach außen und vom
Riementriebgehäuse weg ziehen.
3. Die Halterung des Riementriebgehäu-
se-Filtereinsatzes abschrauben.1. Luftfiltereinsatz
1
1. Prüfschlauch des Luftfilters
2. Klemme
3. Luftfiltergehäuse-Ablassschlauchstopfen
1
23
1. Luftfiltereinsatzabdeckung des Keilriemen-
gehäuses
2. Schraube
2 1
U4P7G2G0.book Page 14 Wednesday, August 19, 2009 9:32 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
6

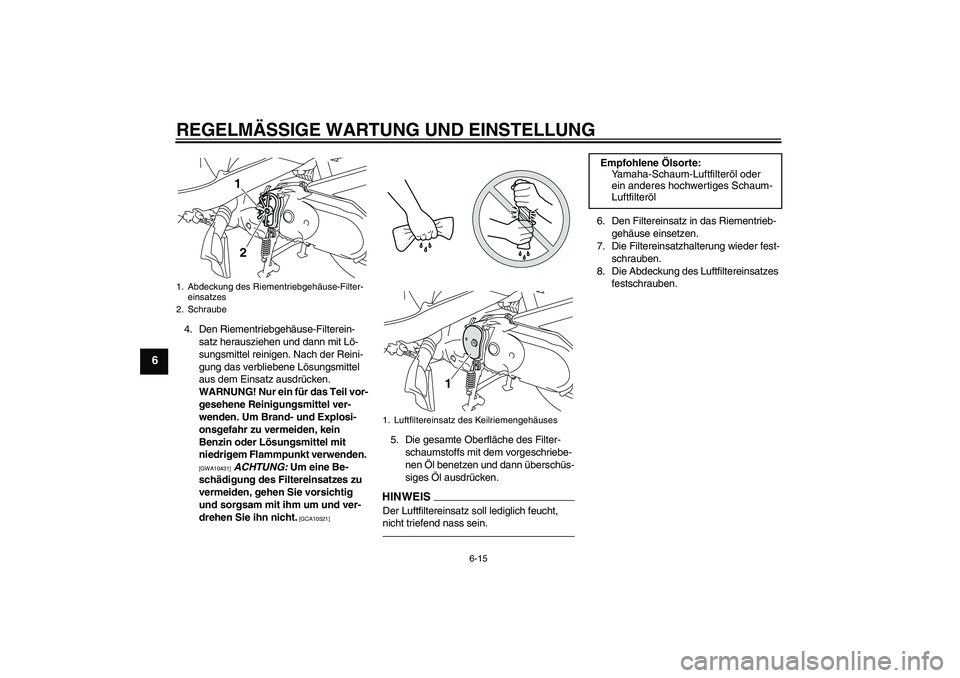

4. Den Riementriebgehäuse-Filterein-
satz herausziehen und dann mit Lö-
sungsmittel reinigen. Nach der Reini-
gung das verbliebene Lösungsmittel
aus dem Einsatz ausdrücken.
WARNUNG! Nur ein für das Teil vor-
gesehene Reinigungsmittel ver-
wenden. Um Brand- und Explosi-
onsgefahr zu vermeiden, kein
Benzin oder Lösungsmittel mit
niedrigem Flammpunkt verwenden.

[GWA10431]
ACHTUNG: Um eine Be-
schädigung des Filtereinsatzes zu
vermeiden, gehen Sie vorsichtig
und sorgsam mit ihm um und ver-
drehen Sie ihn nicht.
[GCA10521]
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.HINWEISDer Luftfiltereinsatz soll lediglich feucht,
nicht triefend nass sein.
6. Den Filtereinsatz in das Riementrieb-
gehäuse einsetzen.
7. Die Filtereinsatzhalterung wieder fest-
schrauben.
8. Die Abdeckung des Luftfiltereinsatzes
festschrauben.
1. Abdeckung des Riementriebgehäuse-Filter-
einsatzes
2. Schraube
1
2
1. Luftfiltereinsatz des Keilriemengehäuses
1
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
U4P7G2G0.book Page 15 Wednesday, August 19, 2009 9:32 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
GAU21382

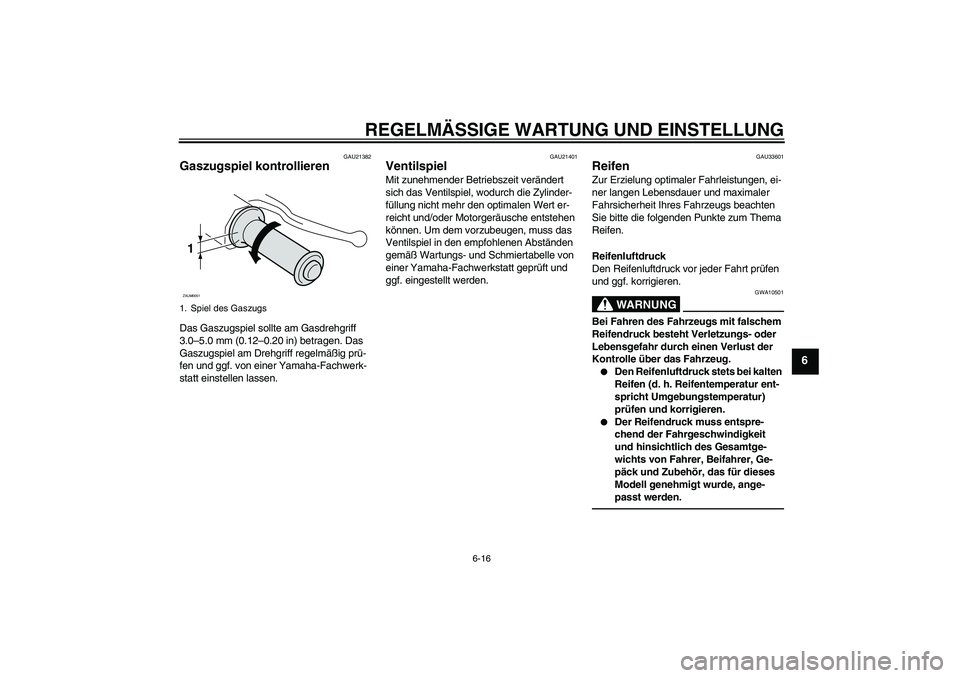

Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU33601
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit Ihres Fahrzeugs beachten
Sie bitte die folgenden Punkte zum Thema
Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs1ZAUM0051
U4P7G2G0.book Page 16 Wednesday, August 19, 2009 9:32 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
WARNUNG
GWA10511

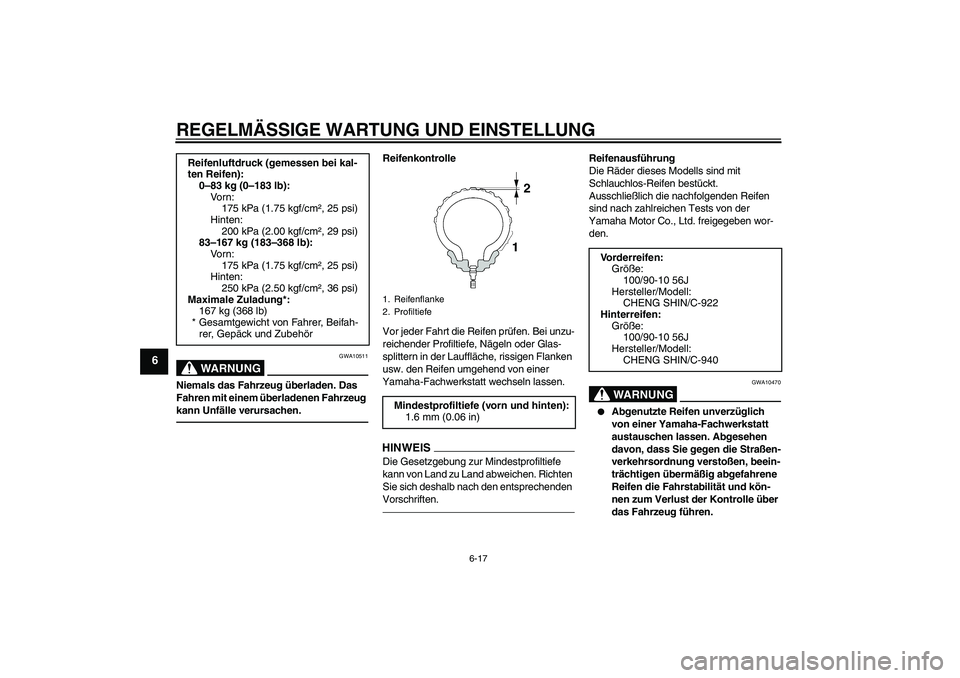

Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Modells sind mit
Schlauchlos-Reifen bestückt.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–83 kg (0–183 lb):
Vo r n :
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
200 kPa (2.00 kgf/cm², 29 psi)
83–167 kg (183–368 lb):
Vo r n :
175 kPa (1.75 kgf/cm², 25 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Maximale Zuladung*:
167 kg (368 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
100/90-10 56J
Hersteller/Modell:
CHENG SHIN/C-922
Hinterreifen:
Größe:
100/90-10 56J
Hersteller/Modell:
CHENG SHIN/C-940
U4P7G2G0.book Page 17 Wednesday, August 19, 2009 9:32 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6

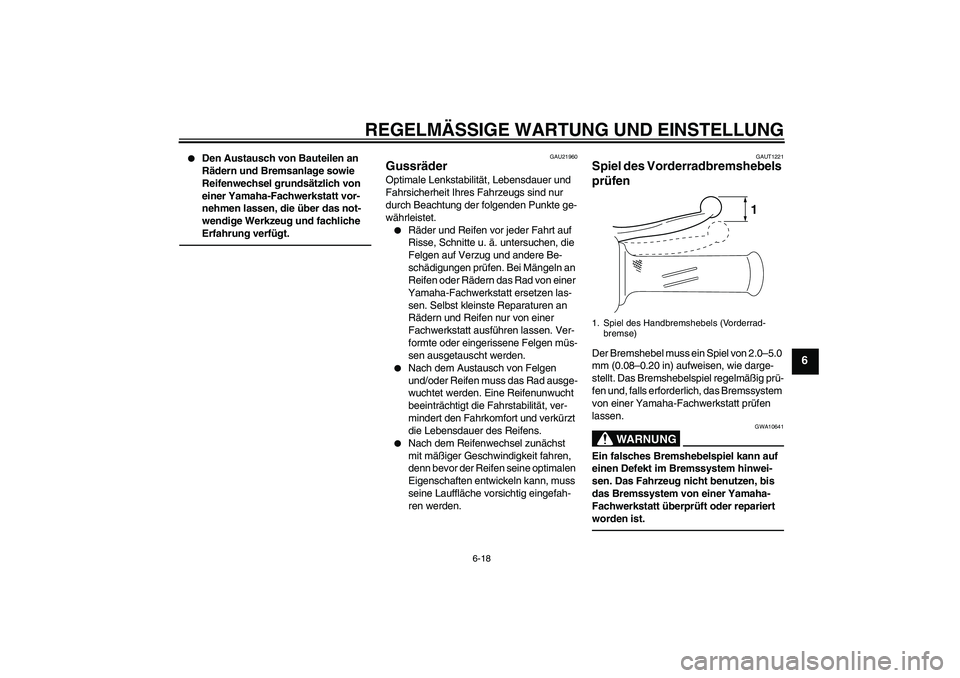

Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche
Erfahrung verfügt.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAUT1221
Spiel des Vorderradbremshebels
prüfen Der Bremshebel muss ein Spiel von 2.0–5.0
mm (0.08–0.20 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und, falls erforderlich, das Bremssystem
von einer Yamaha-Fachwerkstatt prüfen
lassen.
WARNUNG
GWA10641
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Fahrzeug nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert
worden ist.1. Spiel des Handbremshebels (Vorderrad-
bremse)
1
U4P7G2G0.book Page 18 Wednesday, August 19, 2009 9:32 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU22170
Spiel des Hinterradbremshebels
einstellen Der Bremshebel muss ein Spiel von 10.0–
20.0 mm (0.39–0.79 in) aufweisen, wie dar-
gestellt. Das Bremshebelspiel regelmäßig
prüfen und ggf. wie folgt einstellen.
Zum Erhöhen des Handbremshebel-Spiels
die Einstellmutter an der Bremsankerplatte
in Richtung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstellmutter
in Richtung (b) drehen.
WARNUNG
GWA10650
Lässt sich die Einstellung auf diese Wei-
se nicht vornehmen, das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen
lassen.
GAU22380
Vorderrad-Scheibenbremsbelä-
ge und Hinterrad-Trommel-
bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muss in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle geprüft
werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
1. Spiel des Handbremshebels (Hinterradbrem-
se)
1
1. Einstellmutter
(a)(b)
1
1. Verschleißanzeigerille des Bremsbelags
1
U4P7G2G0.book Page 19 Wednesday, August 19, 2009 9:32 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6

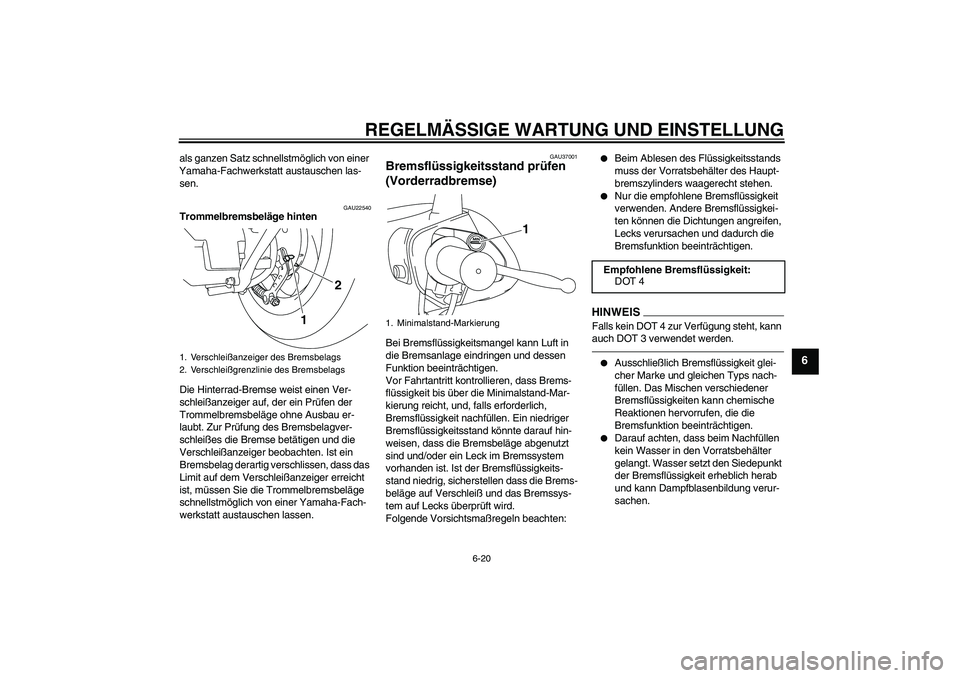

als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU22540
Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf dem Verschleißanzeiger erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU37001
Bremsflüssigkeitsstand prüfen
(Vorderradbremse) Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:


Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter des Haupt-
bremszylinders waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
HINWEISFalls kein DOT 4 zur Verfügung steht, kann
auch DOT 3 verwendet werden.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
12
1. Minimalstand-Markierung
1
Empfohlene Bremsflüssigkeit:
DOT 4
U4P7G2G0.book Page 20 Wednesday, August 19, 2009 9:32 AM

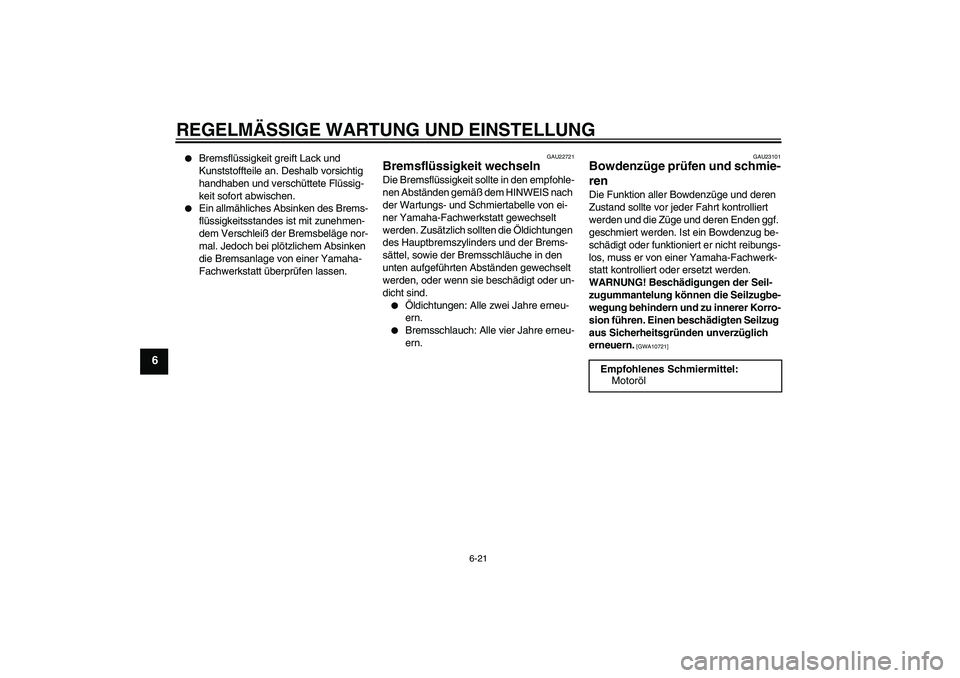

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22721
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der Brems-
sättel, sowie der Bremsschläuche in den
unten aufgeführten Abständen gewechselt
werden, oder wenn sie beschädigt oder un-
dicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschlauch: Alle vier Jahre erneu-
ern.
GAU23101
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können die Seilzugbe-
wegung behindern und zu innerer Korro-
sion führen. Einen beschädigten Seilzug
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10721]
Empfohlenes Schmiermittel:
Motoröl
U4P7G2G0.book Page 21 Wednesday, August 19, 2009 9:32 AM
