2010 YAMAHA MAJESTY 400 Manuale de Empleo (in Spanish)

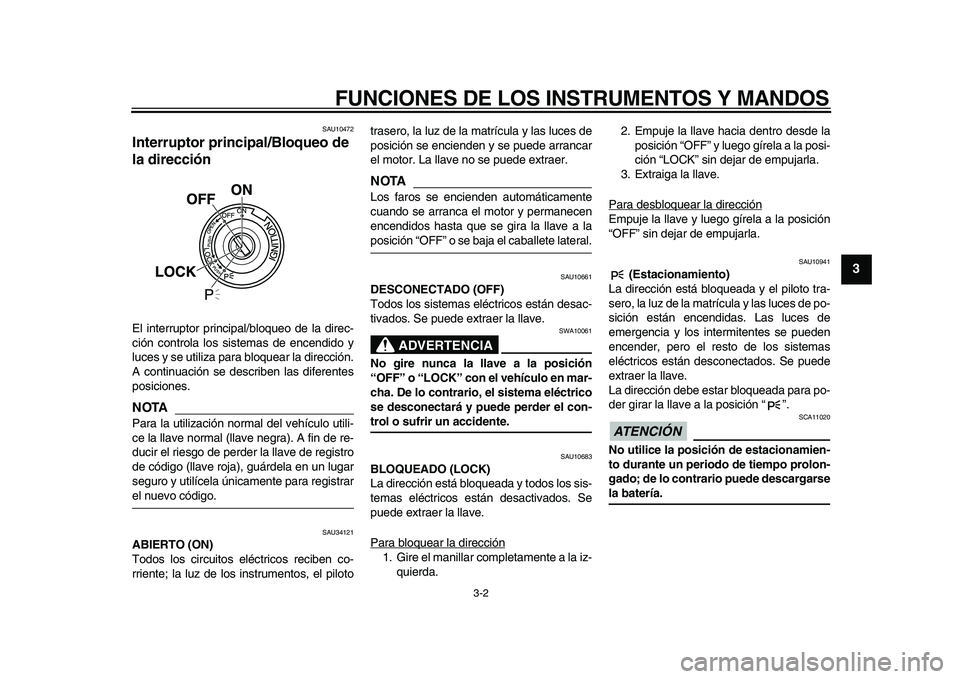

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
2
34
5
6
7
8
9

SAU10472
Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
NOTA

Para la utilización normal del vehículo utili-
ce la llave normal (llave negra). A fin de re-
ducir el riesgo de perder la llave de registro
de código (llave roja), guárdela en un lugar
seguro y utilícela únicamente para registrar
el nuevo código.
SAU34121
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el pilototrasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTA

Los faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la
posición “OFF” o se baja el caballete lateral.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA

SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-
trol o sufrir un accidente.
SAU10683
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.
Para desbloquear la dirección
Empuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.

SAU10941
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y las luces de po-
sición están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “ ”.
ATENCIÓN

SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarse
la batería.
✼✦✧✯✺✥✺✣ ✥
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
1
2
3
4
5
6
7
8
9

SAU11004
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia
“” y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU43023
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende si un circuito
eléctrico de control del motor no funciona
correctamente. En ese caso, haga revisar
el sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
NOTA

Esta luz de aviso se enciende cuando se
gira la llave a la posición “ON” y se pulsa el
interruptor de arranque, pero no indica un
fallo.
SAU43032
Luz de aviso del ABS “” (modelos con
ABS)
ATENCIÓN

SCA10831
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, es posible
que el ABS no funcione correctamente.
Cuando ocurra esto, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Véase en la página 3-12 una explicación
del ABS.
El circuito eléctrico de la luz de aviso se
puede comprobar situando el interruptor de
paro del motor en “ ” y girando la llave a
“ON”. La luz de aviso debe encenderse du-
rante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
ADVERTENCIA

SWA11350
Cuando la luz de aviso del ABS se en-
ciende o parpadea durante la marcha, el
sistema de frenos pasa a freno conven-
cional. Por lo tanto, tenga cuidado de no
hacer que la rueda se bloquee en las fre-
nadas de emergencia.
1. Luces indicadoras de intermitencia “ ” y
“”
2. Luz indicadora de la luz de carretera
“”
3. Luz indicadora del sistema inmovilizador
4. Luz de aviso de avería del motor “ ”
5. Luz de aviso del sistema antibloqueo de
frenos (ABS) “ ” (modelos con ABS)
123
4
5
ABS
ABS
✼✦✧✯✺✥✺✣ ✦
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
2
34
5
6
7
8
9
NOTA

La luz de aviso del sistema ABS puede en-
cenderse cuando se acelera el motor con el
scooter sobre su caballete central, pero
esto no es una indicación de avería.
SAU38623
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”. La luz indicadora debe encen-
derse durante unos segundos y luego
apagarse.
Si la luz indicadora no se enciende inicial-
mente al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-7
una explicación del dispositivo de autodia-
gnóstico).
SAU11601
Velocímetro
El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.
SAU11872
Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.
ATENCIÓN

SCA10031
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 8250 r/min
1. Velocímetro
1

1. Tacómetro
2. Zona roja del tacómetro
12
✼✦✧✯✺✥✺✣ ✧
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
1
2
3
4
5
6
7
8
9

SAU3413A
Visor multifunción
ADVERTENCIA

SWA12312
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor y
ocasionar un accidente.
El visor multifunción está provisto de los
elementos siguientes:

un indicador de gasolina

un indicador de temperatura del líqui-
do refrigerante

un cuentakilómetros

dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento inferior del in-
dicador de gasolina y el indicador deaviso del nivel de gasolina empezó a
parpadear)

un dispositivo de autodiagnóstico

un reloj

un indicador de la temperatura am-
biente

un indicador de cambio de aceite

un indicador de cambio de la correa
trapezoidal
NOTA


Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.

Al girar la llave a la posición “ON”, para
comprobar los circuitos eléctricos to-
dos los segmentos del visor multifun-
ción aparecen uno después de otro y
luego desaparecen.
Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón “SELECT” la indicación
cambia entre cuentakilómetros “Odo” y
cuentakilómetros parcial “Trip” en el orden
siguiente:
Odo
→
Trip (arriba)
→
Trip (abajo)
→
Odo
Cuando quedan aproximadamente 2.8 L
(0.74 US gal, 0.62 Imp.gal) de gasolina en
el depósito, el segmento inferior del indica-
dor de gasolina y el indicador de aviso del

1. Reloj/indicador de la temperatura
ambiente
2. Medidor de la temperatura del líquido
refrigerante
3. Indicador de gasolina
4. Cuentakilómetros/cuentakilómetros
parciales
5. Botón “SELECT” (seleccionar)
6. Botón “RESET” (reposición)
1
2
3
4
5
6

1. Indicador de cambio de la correa
trapezoidal “V-BELT”
2. Indicador de aviso del nivel de gasolina
“”
3. Luz de aviso de la temperatura del líquido
refrigerante “”
4. Indicador de cambio de aceite “OIL”
123
4
✼✦✧✯✺✥✺✣
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
2
34
5
6
7
8
9

nivel de gasolina comienzan a parpadear;
la indicación cambia automáticamente a
cuentakilómetros parcial en reserva “Trip F”
y comienza a contar la distancia recorrida a
partir de ese punto. En ese caso, al pulsar
el botón “SELECT” la indicación entre los
diferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
Trip F
→
Trip (arriba)
→
Trip (abajo)
→
Odo
→
Trip F
Para poner a cero un cuentakilómetros par-
cial, selecciónelo pulsando el botón
“SELECT” hasta que “Trip” o “Trip F” co-
miencen a parpadear (“Trip” o “Trip F” par-
padearán solo durante cinco segundos).
Mientras “Trip” o “Trip F” estén parpadean-
do, pulse el botón “RESET” durante al me-nos un segundo. Si no pone a cero de
forma manual el cuentakilómetros parcial
en reserva de gasolina, este se pondrá a
cero automáticamente y se restablecerá la
visualización del modo anterior después de
repostar y de recorrer 5 km (3 mi).
NOTA

La indicación no se puede volver a cambiar
a “Trip F” después de haber pulsado el bo-
tón “RESET”.
Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-
lina llega al segmento inferior junto a la “E”,
el indicador de aviso del nivel de gasolina y
el propio segmento inferior parpadean.
Ponga gasolina lo antes posible.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga del
motor. Si el segmento superior y la luz deaviso de la temperatura del líquido refrige-
rante parpadean, pare el vehículo y deje
que el motor se enfríe. (Vease la
página 6-38.)
ATENCIÓN

SCA10021
No mantenga en marcha el motor si se
recalienta.
Indicador de cambio de aceite “OIL”
Este indicador parpadea a los primeros
1000 km (600 mi), luego a los 5000 km
(3000 mi) y posteriormente cada 5000 km
(3000 mi) para indicar que se debe cambiar
el aceite del motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite. (Vease la
página 6-13.)
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
1. Cuentakilómetros parcial de reserva de
gasolina
1
✼✦✧✯✺✥✺✣ ✩
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
1
2
3
4
5
6
7
8
9

cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
cambiar el aceite deberá reponer el indica-
dor para que este pueda indicar en el mo-
mento correcto el siguiente cambio
periódico. (Vease la página 6-13.)
El circuito eléctrico del indicador se puede
comprobar según el procedimiento siguien-
te.
1. Sitúe el interruptor de paro del motor
en la posición “” y gire la llave a la
posición “ON”.
2. Verifique que el indicador se encienda
durante unos segundos y luego se
apague.
3. Si el indicador no se enciende, haga
revisar el circuito eléctrico en un con-
cesionario Yamaha.
NOTA

El indicador de cambio de aceite puede par-
padear cuando se acelera el motor con el
scooter sobre el caballete; esto no indica
una avería.
Luz indicadora de cambio de la correa
trapezoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cambiar la
correa trapezoidal.
El circuito eléctrico del indicador se puedecomprobar según el procedimiento siguien-
te.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
2. Si el indicador no se enciende, haga
revisar el circuito eléctrico en un con-
cesionario Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, el visor multifunción indicará un
código de error.
Si el visor multifunción indica un código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.
ATENCIÓN

SCA11790
Si el visor multifunción indica un código
de error, se debe revisar el vehículo lo
antes posible para evitar que se averíe el
motor.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-cho sistema parpadea y el visor
multifunción indica un código de error cuan-
do se gira la llave a la posición “ON”.
NOTA

Si el visor multifunción indica el código de
error 52, el problema puede deberse a in-
terferencias del transpondedor. Si se pro-
duce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA

¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
1. Visor de código de error
1
✼✦✧✯✺✥✺✣ ✪
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
2
34
5
6
7
8
9

2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el visor multifunción indica algún código
de error, anote el código y haga revisar el
vehículo en un concesionario Yamaha.
Modo reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y
“RESET” simultáneamente durante al
menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego
suéltelo para iniciar el reloj. Si pulsa
el botón “SELECT” durante al menos
dos segundos, el reloj indicará latemperatura ambiente.
Indicador de la temperatura ambiente
El visor muestra la temperatura ambiente,
entre –10 °C y 50 °C, en incrementos de
1 °C. La temperatura visualizada puede
variar con respecto a la temperatura am-
biente. Si pulsa el botón “SELECT” duran-
te al menos dos segundos, el reloj vuelve
a indicar la hora.
NOTA


Si la temperatura ambiente está por
debajo de los –10 °C, no se visualizará
una temperatura inferior a los –10 °C.

Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.

La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio (aproxi-
madamente a menos de 20 km/h (12.5
mi/h)) o al pararse en señales de tráfi-
co, pasos a nivel, etc.
SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
✼✦✧✯✺✥✺✣ ✫
 



FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
1
2
3
4
5
6
7
8
9

SAU12348
Interruptores del manillar
IzquierdaDerecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando losuelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12721
Interruptor de arranque “”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU44710
La luz de aviso de avería del motor y la del
ABS (únicamente para modelo ABS) se en-
cienden cuando se gira la llave a la posición
1. Interruptor de ráfagas “PASS”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
1
2
3
4

1. Interruptor de paro del motor “/”
2. Interruptor de luces de emergencia “”
3. Interruptor de arranque “”1
2
3
✼✦✧✯✺✥✺✣ ✬
