Funcionamento do equipamento
49
degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
cair, o que pode resultar em ferimentos
graves.
[PWJ01211]
ADVERTÊNCIA
PCJ00742
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.
PJU34872Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.(Ver as informações sobre o reboque do veí-
culo aquático na página 108.)
PJU34881Olhais da popa
Os olhais da popa são utilizados para prender
uma corda ao veículo para o transportar ou
atracar.
PJU40420Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
esquiador aquático. AVISO! Não utilizar o
cunho para erguer o veículo. O cunho não
foi concebido para suportar o peso do ve-
ículo. Se o cunho partir, o veículo pode ca-
1Degrau de embarque
1
1Olhal da proa
1Olhal da popa
1
UF2H71P0.book Page 49 Tuesday, July 7, 2009 7:35 PM

Funcionamento do equipamento
50
ir, o que pode resultar em ferimentos
graves.
[PWJ01510]
PJU34892
Cunhos de encaixe (FX Cruiser HO)
Os cunhos de encaixe são utilizados para
prender uma corda ao veículo para atracá-lo.
Para utilizar um cunho de encaixe, puxá-lo
para cima. O cunho de encaixe regressa au-
tomaticamente à posição original após ser li-
bertado. AVISO! Não utilizar os cunhos de
encaixe para erguer o veículo. Os cunhos
de encaixe não foram concebidos para su-
portar o peso do veículo. Se os cunhos de
encaixe partirem, o veículo pode cair, o
que pode resultar em ferimentos graves.
[PWJ00821]
PJU35146
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.Apenas o compartimento de armazenamento
estanque bem fechado é à prova de água. Se
forem transportados objectos deterioráveis
pela acção da água, guardá-los num saco es-
tanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU36835Compartimento de armazenamento na
proa
O compartimento de armazenamento na proa
encontra-se sob o capot.
Para abrir o compartimento de armazena-
mento na proa:
Puxar o pára-brisas para cima e levantar a
parte traseira do capot.
1Cunho
1Cunho de encaixe
1
1
1Pára-brisas
1Compartimento de armazenamento na proa
1
1
UF2H71P0.book Page 50 Tuesday, July 7, 2009 7:35 PM

Funcionamento do equipamento
51
Para fechar o compartimento de armazena-
mento na proa:
Pressionar a parte central do capot para en-
caixá-lo firmemente.
Para drenar água do compartimento de arma-
zenamento na proa:
(1) Remover o bujão de drenagem do fundo
do compartimento de armazenamento
para drenar a água para o compartimen-
to do motor.
(2) Instalar firmemente o bujão de drenagem
na posição original.
PJU35163Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
Para abrir o porta-luvas:
Rodar o manípulo do porta-luvas 90° para a
esquerda ou para a direita e levantar a tampa. Compartimento de armazenamento na
proa:
Capacidade:
66.0 L (17.4 US gal, 14.5 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1Bujão de drenagem
1
1Manípulo do porta-luvas
1Po r ta - lu va s
Por ta-luvas:
Capacidade:
5.9 L (1.6 US gal, 1.3 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
1
UF2H71P0.book Page 51 Tuesday, July 7, 2009 7:35 PM

Funcionamento do equipamento
52
Para fechar o porta-luvas:
Baixar a tampa e rodar o manípulo do porta-
luvas para fixar a tampa firmemente.
Para drenar água do porta-luvas:
(1) Remover o bujão de drenagem do fundo
do porta-luvas para drenar a água.
(2) Instalar firmemente o bujão de drenagem
na posição original.

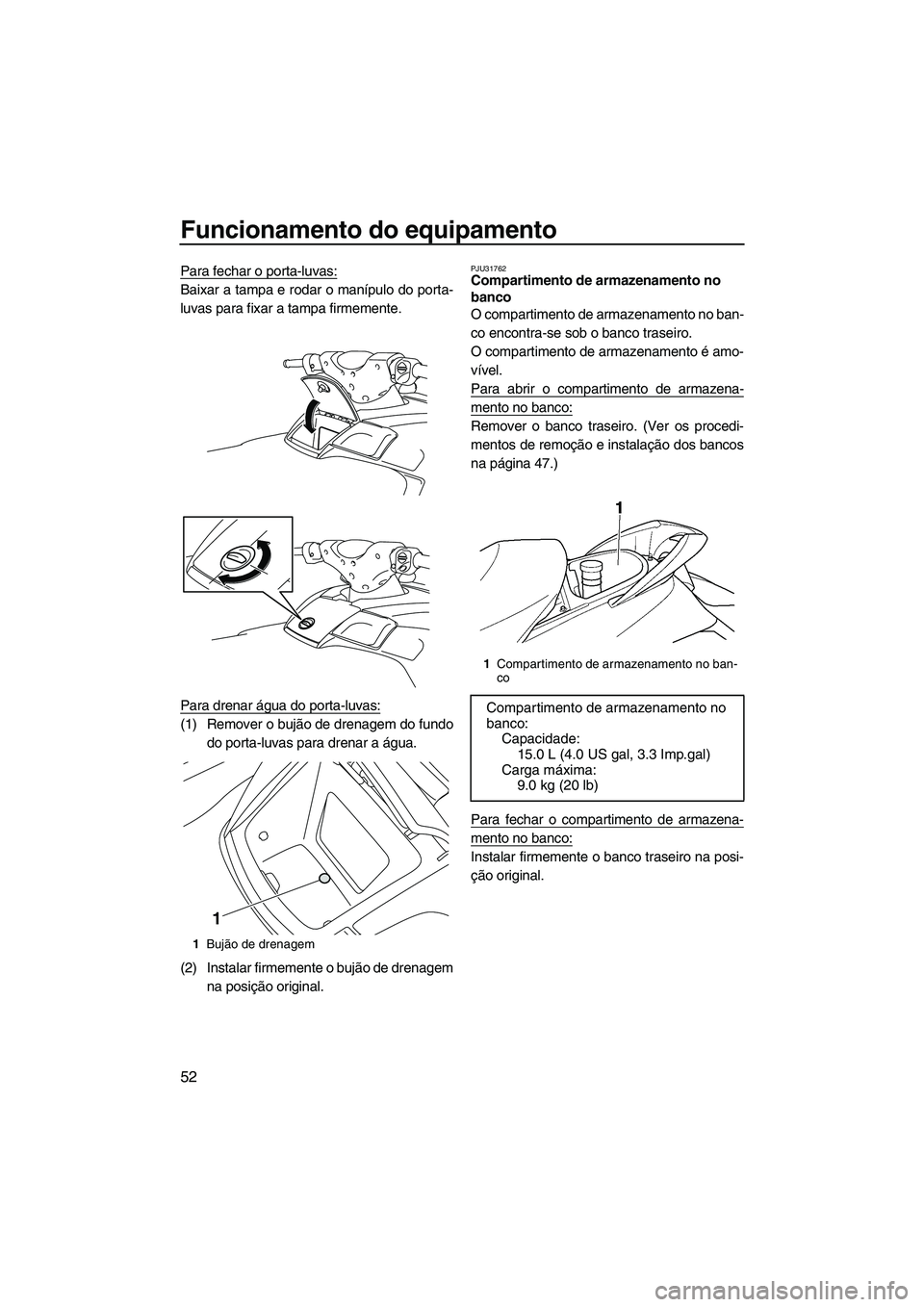

PJU31762Compartimento de armazenamento no
banco
O compartimento de armazenamento no ban-
co encontra-se sob o banco traseiro.
O compartimento de armazenamento é amo-
vível.
Para abrir o compartimento de armazena-
mento no banco:
Remover o banco traseiro. (Ver os procedi-
mentos de remoção e instalação dos bancos
na página 47.)
Para fechar o compartimento de armazena-
mento no banco:
Instalar firmemente o banco traseiro na posi-
ção original.
1Bujão de drenagem
1
1Compartimento de armazenamento no ban-
co
Compartimento de armazenamento no
banco:
Capacidade:
15.0 L (4.0 US gal, 3.3 Imp.gal)
Carga máxima:
9.0 kg (20 lb)
UF2H71P0.book Page 52 Tuesday, July 7, 2009 7:35 PM

Funcionamento do equipamento
53
PJU35174Suporte para bebidas
O suporte para bebidas encontra-se junto ao
lado estibordo (direita) do centro de informa-
ções multifunções.
Não colocar nenhum objecto no suporte para
bebidas durante a condução. Caso contrário,
os objectos poderão cair do suporte para be-
bidas.
PJU35188Compartimento de armazenamento estan-
que
O compartimento de armazenamento estan-
que encontra-se junto ao lado bombordo (es-
querda) do centro de informações
multifunções.
O compartimento é estanque quando a tam-
pa está devidamente fechada.Para abrir o compartimento de armazena-
mento estanque:
Desapertar a tampa e removê-la.
Para fechar o compartimento de armazena-
mento estanque:
Instalar com firmeza a tampa, apertando-a
completamente.
PJU40911Contentor do extintor de incêndios
O contentor do extintor de incêndios encon-
tra-se no compartimento de armazenamento
no banco.
Para abrir o contentor do extintor de incêndi-
os:
(1) Remover o banco traseiro. (Ver os proce-
dimentos de remoção e instalação dos
bancos na página 47.)
1Suporte de bebidas
1
1Tampa do compartimento de armazena-
mento estanque
2Compartimento de armazenamento estan-
que
Compartimento de armazenamento es-
tanque:
Capacidade:
2.7 L (0.7 US gal, 0.6 Imp.gal)
Carga máxima:
1.0 kg (2 lb)
1
2
UF2H71P0.book Page 53 Tuesday, July 7, 2009 7:35 PM

Funcionamento do equipamento
54
(2) Desapertar a tampa do contentor do ex-
tintor de incêndios e removê-la.
Para fechar o contentor do extintor de incên-
dios:
(1) Inserir o extintor de incêndios no conten-
tor, instalar firmemente a tampa do con-
tentor do extintor e apertá-la
completamente.
(2) Instalar firmemente o banco traseiro na
posição original.
1Tampa do contentor do extintor de incêndi-
os
2Contentor do extintor de incêndios
