Conservação e armazenamento
89
sulfúrico. Evitar o contacto com a pele, os
olhos ou o vestuário.
Antídotos
Externo: lavar a área afectada com água.
Interno: beber grandes quantidades de
água ou leite. Logo a seguir, tomar leite de
magnésia, ovo batido ou óleo vegetal.
Contactar imediatamente um médico.
Olhos: lavar com água corrente durante 15
minutos e consultar imediatamente um
médico.
As baterias produzem gases explosivos.
Não aproximar faíscas, chamas, cigarros,
etc. das baterias. Se se utilizar ou carregar
as baterias em espaços fechados, estes
devem ser bem ventilados. Utilizar sempre
óculos de protecção durante os trabalhos
com baterias.
Manter fora do alcance das crianças.
Para remover a bateria:
(1) Desligar o cabo negativo (–) da bateria.
(2) Desligar o cabo positivo (+) da bateria.
(3) Desligar o tubo de respiro.
(4) Soltar as bandas de fixação da bateria e
remover a bateria do veículo.Verificação da bateria

Verificar se a caixa da bateria não está da-
nificada.

Verificar se os terminais da bateria não es-
tão corroídos ou danificados.

Verificar se o tubo de respiro não está obs-
truído ou danificado.
Verificação do nível de electrólito
Verificar se o nível de electrólito se encontra
entre as marcas de nível máximo e mínimo.
Se o nível de electrólito estiver baixo, adicio-
nar água destilada até atingir o nível especifi-
cado. ADVERTÊNCIA: Utilizar apenas
água destilada para encher a bateria; caso
contrário, poderá reduzir a vida útil da ba-
teria.
[PCJ00241]
Se for adicionada água destilada, verificar a
tensão da bateria.
Recomenda-se que seja um Concessionário
Yamaha a verificar a tensão da bateria e a
carregá-la. Caso se faça o carregamento da
bateria pessoalmente, ler e seguir as instru-
ções fornecidas com a máquina de teste e o
carregador que forem utilizados.
ADVERTÊNCIA: Não tentar carregar a ba-
teria apressadamente. Tal poderá reduzir
a vida útil da mesma.
[PCJ00251]
1Terminal negativo (–) da bateria: cabo preto
2Banda da bateria
3Terminal positivo (+) da bateria: cabo ver-
melho
4Tubo de respiro
4
13 2
1Marca do nível máximo
2Marca do nível mínimo
UF2H71P0.book Page 89 Tuesday, July 7, 2009 7:35 PM

Conservação e armazenamento
90
Verificação das bandas de fixação da ba-
teria
Verificar se as bandas de fixação da bateria
não estão danificadas.
Para guardar a bateria:
(1) Limpar a caixa da bateria com água do-
ce.
(2) Se os terminais da bateria estiverem su-
jos ou corroídos, limpá-los com uma es-
cova de arame.
(3) Aplicar Yamaha Marine Grease ou
Yamaha Grease A nos terminais da bate-
ria.(4) Guardar a bateria num local fresco e se-
co. ADVERTÊNCIA: Armazenar a bate-
ria descarregada pode provocar
danos permanentes à bateria. A bate-
ria deve ser verificada periodicamen-
te.
[PCJ00102]
Para instalar a bateria:
(1) Colocar a bateria no respectivo comparti-
mento e prender as bandas de fixação da
bateria aos suportes.
(2) Ligar o cabo positivo (+) da bateria (ver-
melho) ao terminal positivo (+) da bateria.
ADVERTÊNCIA: A inversão dos cabos
da bateria danifica os componentes
eléctricos.
[PCJ00261]
(3) Ligar o cabo negativo (–) da bateria (pre-
to) ao terminal negativo (–) da bateria.
(4) Ligar o tubo de respiro à bateria. AVISO!
Se o tubo de respiro estiver danifica-
do, obstruído ou não estiver devida-
mente ligado, pode ocorrer um
incêndio ou explosão.
[PWJ00451]
(5) Certificar-se de que a bateria se encontra
bem fixa no compartimento.
1Banda da bateria
1Terminal da bateria
Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF2H71P0.book Page 90 Tuesday, July 7, 2009 7:35 PM

Conservação e armazenamento
91
PJU33492
Armazenamento por um longo
período
AV I S O
PWJ00330
Quando se guardar o veículo aquático, co-
locá-lo sempre adriçado na posição hori-
zontal, de modo a evitar o derrame de
combustível no motor ou no respectivo
compartimento; este derrame de combus-
tível pode conduzir a um incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o Inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado.
Contudo, os procedimentos que se seguem
podem ser facilmente realizados pelo propri-
etário.
PJU40762Limpeza
(1) Lavar as condutas (passagens) da água
de refrigeração. (Ver as informações so-
bre a lavagem das condutas (passagens)
da água de refrigeração na página 87.)
OBSERVAÇÃO:
Se se pretender guardar o veículo por um lon-
go período, por exemplo no Inverno, atestar o
reservatório de combustível com gasolina de
destilação recente e adicionar condicionador
e estabilizador de combustível ao reservató-
rio, segundo as instruções do fabricante, an-
tes de se ligar o motor.
(2) Limpar o veículo. (Ver as informações
sobre a limpeza do veículo aquático na
página 88.)
Polir o casco com cera não abrasiva.
PJU36914Lubrificação
Usar um aplicador de massa lubrificante ma-
rítima adequado e pulverizar um inibidor de
corrosão entre os cabos interiores e exterio-
res para lubrificar os cabos e purgar qualquer
sujidade e humidade.
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.

Cabo do acelerador (extremidade do co-
mando do acelerador)

Cabo do sistema de governo (extremidade
da tubeira do jacto) e barra do sistema
Q.S.T.S. (extremidade da tubeira do jacto)Massa lubrificante resistente à água re-
comendada:
Yamaha Marine Grease/Yamaha Gre-
ase A
UF2H71P0.book Page 91 Tuesday, July 7, 2009 7:35 PM

Conservação e armazenamento
92

Cabo de comando do deflector de marcha
à ré (extremidade da alavanca do selector
do sentido de marcha)

Cabo de comando do deflector de marcha
à ré (extremidade do deflector de marcha à
ré)
PJU40811Tratamento contra a corrosão
Pulverizar as peças metálicas do casco, do
convés e do motor com um inibidor de corro-
são.
O tratamento contra a corrosão dos compo-
nentes internos do motor deve ser efectuado
por um Concessionário Yamaha.
UF2H71P0.book Page 92 Tuesday, July 7, 2009 7:35 PM

Manutenção
93
PJU33768
Manutenção
As verificações periódicas e a lubrificação
ajudarão a manter o veículo em bom estado
de segurança e de funcionamento. Por este
motivo, a realização da manutenção periódi-
ca tem de se assegurada. A segurança é uma
das responsabilidades do proprietário do veí-
culo. É necessária uma manutenção adequa-
da para garantir que a emissão dos gases de
escape e os níveis de ruído permanecem
dentro dos limites determinados. Os pontos
mais importantes para a inspecção e lubrifica-
ção do veículo encontram-se indicados nas
páginas seguintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessóri-
os não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacitados
para a reparação de um motor de explosão
marítimo. Contudo, as reparações ao abri-
go da garantia devem ser feitas num Con-
cessionário Yamaha Marine autorizado.
AV I S O
PWJ00311
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manutenção
do veículo, solicitar este trabalho a um
Concessionário Yamaha ou a outro mecâ-
nico qualificado.
PJU33802Jogo de ferramentas
Este veículo aquático inclui um jogo de ferra-
mentas. Colocar o jogo de ferramentas num
saco estanque e transportá-lo no veículo
sempre que este é utilizado.
PJU41481Remoção e instalação da cobertura
do motor
A cobertura do motor é amovível.
Para remover a cobertura do motor:
(1) Remover os bancos. (Ver os procedi-
mentos de remoção e instalação dos
bancos na página 47.)
(2) Abrir a abraçadeira de plástico que está
a prender o tubo de respiro.
1Saco de ferramentas
2Chave de parafusos
3Chave de caixa de 16 mm
4Ponteira da mangueira
5Chave de caixa de 10/12 mm
6Alicate
7Chave de bocas
UF2H71P0.book Page 93 Tuesday, July 7, 2009 7:35 PM

Manutenção
94

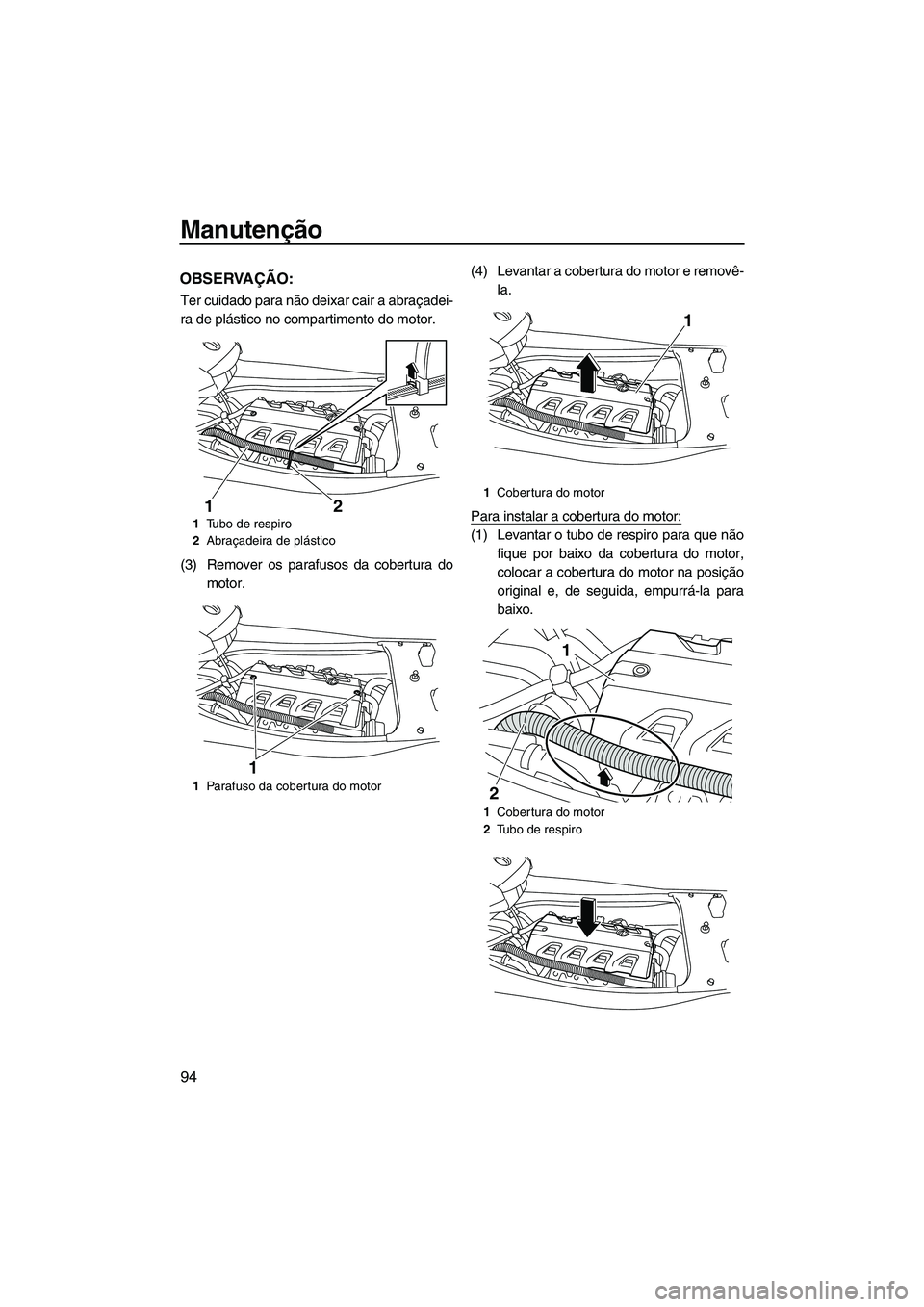

OBSERVAÇÃO:
Ter cuidado para não deixar cair a abraçadei-
ra de plástico no compartimento do motor.
(3) Remover os parafusos da cobertura do
motor.(4) Levantar a cobertura do motor e removê-
la.
Para instalar a cobertura do motor:
(1) Levantar o tubo de respiro para que não
fique por baixo da cobertura do motor,
colocar a cobertura do motor na posição
original e, de seguida, empurrá-la para
baixo.1Tubo de respiro
2Abraçadeira de plástico
1Parafuso da cobertura do motor
2 1
1
1Cobertura do motor
1Cobertura do motor
2Tubo de respiro
1
1
2
UF2H71P0.book Page 94 Tuesday, July 7, 2009 7:35 PM

Manutenção
95
(2) Instalar os parafusos da cobertura do
motor e apertá-los em conformidade com
o binário de aperto especificado.
(3) Deslizar o tubo ondulado do tubo de res-
piro em direcção à proa até parar e, de
seguida, prender o tubo de respiro na co-
bertura do motor fechando a abraçadeira
de plástico.
(4) Instalar firmemente os bancos nas res-
pectivas posições originais. Binário de aperto:
Parafuso da cobertura do motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1Tubo ondulado
1Abraçadeira de plástico
1
1
UF2H71P0.book Page 95 Tuesday, July 7, 2009 7:35 PM

Manutenção
96
PJU37062Tabela de manutenção periódica
A tabela de manutenção periódica apresenta orientações gerais para a manutenção periódica.
Solicitar a um Concessionário Yamaha a realização das verificações da tabela que se segue.
Contudo, pode ser necessário realizar a manutenção com mais frequência, dependendo das
condições de operação. Em caso de dúvidas, contactar um Concessionário Yamaha.
A marca“” indica itens que devem ser verificados e assistidos por um Concessionário
Yamaha.
Item OperaçãoInicial Subsequentemente, a cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
Velas de igniçãoVerificar, limpar,
substituir—
Pontos de lubrifi-
caçãoLubrificar—
Componentes in-
ternos do motorPulverizar lubrificante—
Caixa intermédiaLubrificar—
Sistema de ali-
mentaçãoVe r i f i c a r—
Reservatório de
combustívelVerificar, limpar—
Ralenti do motorVerificar, ajustar—
Haste da borbole-
ta do aceleradorVe r i f i c a r—
Coador da entra-
da de águaVerificar, limpar—
Coador do porãoLimpar—
Filtrador eléctrico
da bomba do po-
rãoLimpar—
Tu r b i n aVe r i f i c a r—
Ângulo da tubeira
do jactoVerificar, ajustar—
Coluna da direc-
çãoVerificar, ajustar—
Mecanismo do sis-
tema Q.S.T.S.Verificar, ajustar—
