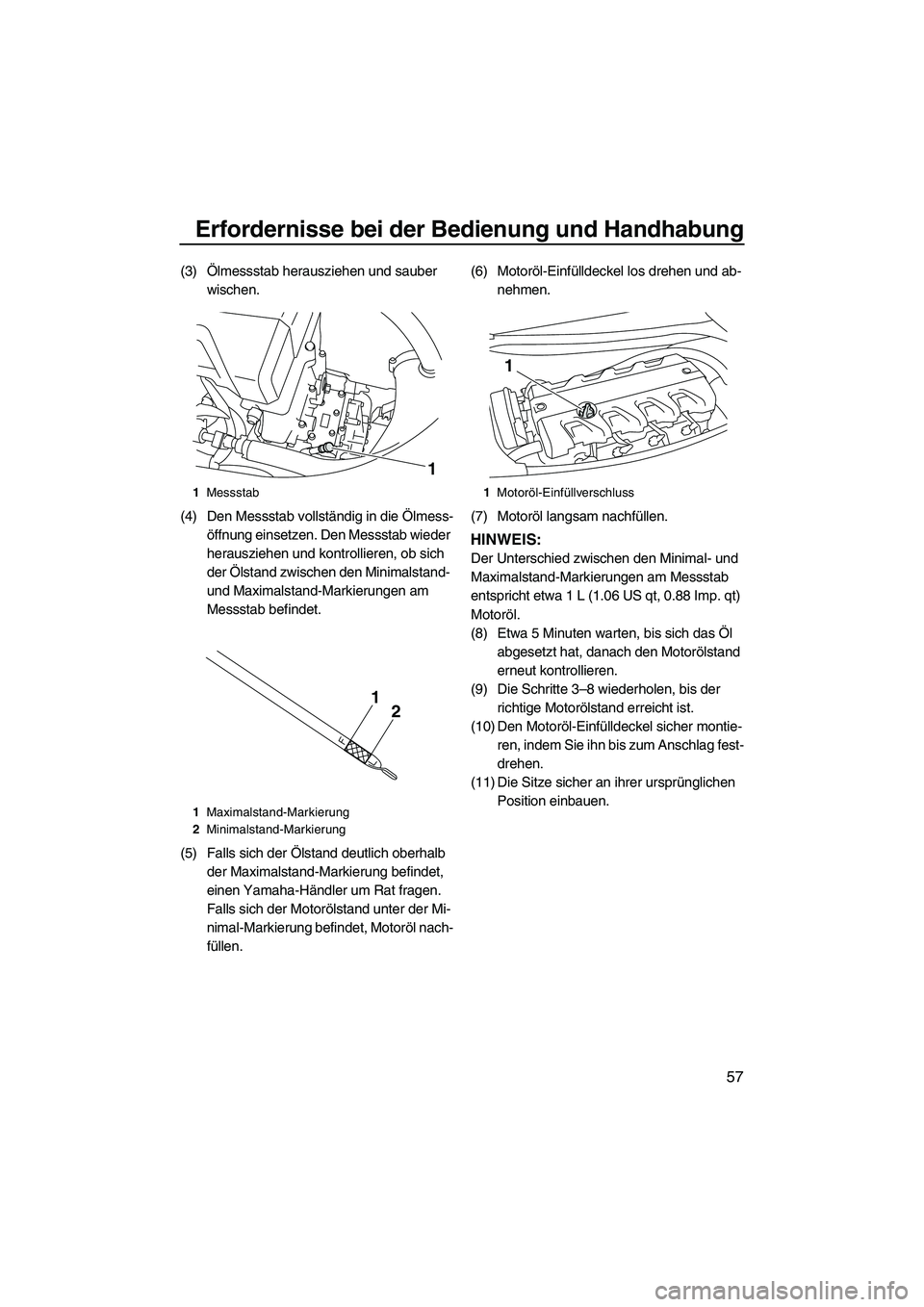

Erfordernisse bei der Bedienung und Handhabung
57
(3)Ölmessstab herausziehen und sauber
wischen.
(4) Den Messstab vollständig in die Ölmess-
öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl nach-
füllen.(6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp. qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl
abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie-
ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
1Motoröl-Einfüllverschluss
1
UF2H71G0.book Page 57 Tuesday, July 7, 2009 6:41 PM

Erfordernisse bei der Bedienung und Handhabung
58
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40033Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motorraum
mit einem trockenen Tuch aufwischen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Ablassschrauben jegliche
Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
GJU40042
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser, das sich im Motorraum
angesammelt hat, durch das in der Jetpumpe
erzeugte Vakuum angesaugt und über die
Jetdüse aus dem Wasserfahrzeug ausgesto-
ßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor sprit-
1Heck-Ablassschraube
1
UF2H71G0.book Page 58 Tuesday, July 7, 2009 6:41 PM

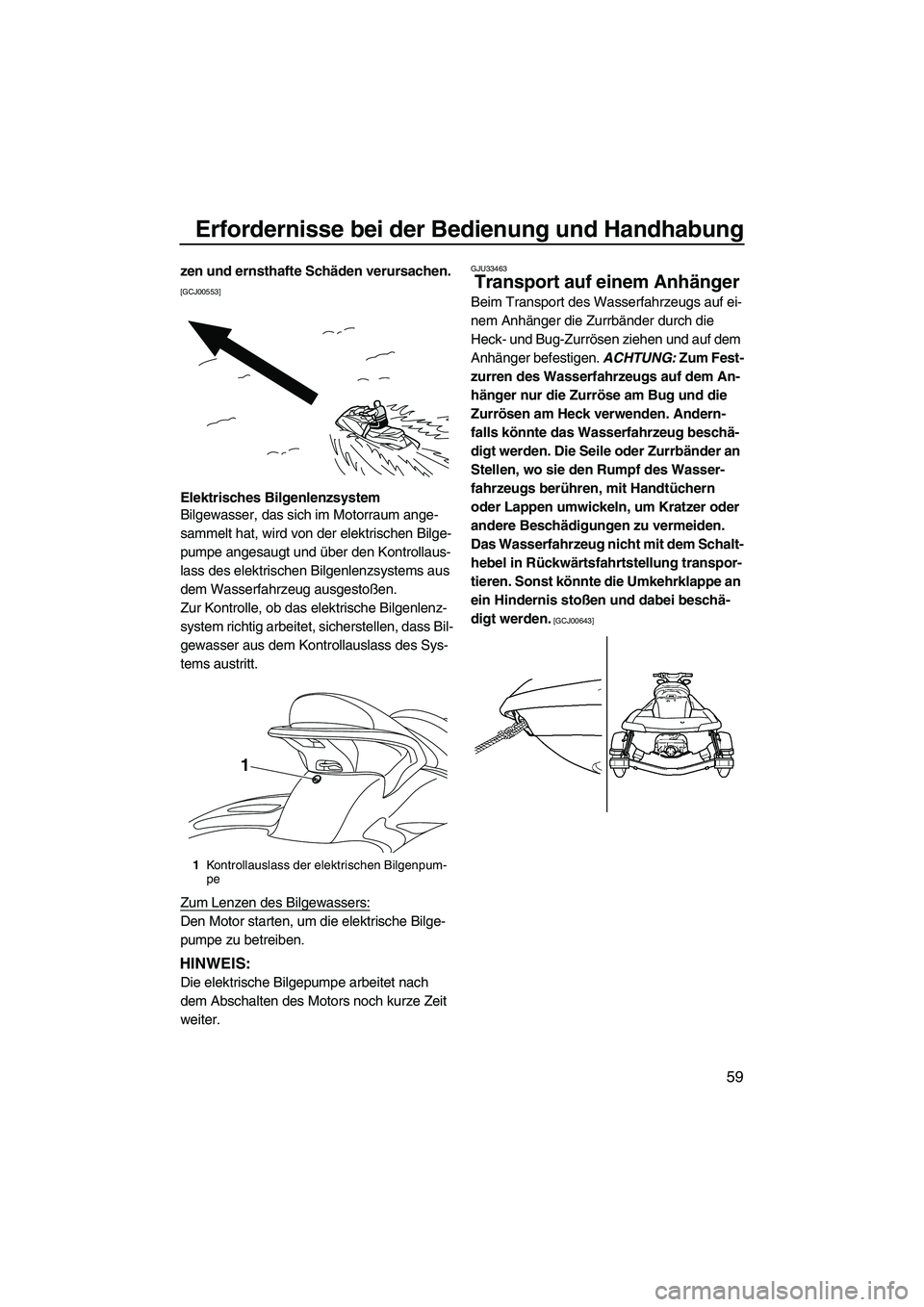

Erfordernisse bei der Bedienung und Handhabung
59
zen und ernsthafte Schäden verursachen.
[GCJ00553]
Elektrisches Bilgenlenzsystem
Bilgewasser, das sich im Motorraum ange-
sammelt hat, wird von der elektrischen Bilge-
pumpe angesaugt und über den Kontrollaus-
lass des elektrischen Bilgenlenzsystems aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass Bil-
gewasser aus dem Kontrollauslass des Sys-
tems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33463
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum Fest-
zurren des Wasserfahrzeugs auf dem An-
hänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem Schalt-
hebel in Rückwärtsfahrtstellung transpor-
tieren. Sonst könnte die Umkehrklappe an
ein Hindernis stoßen und dabei beschä-
digt werden.
[GCJ00643]
1Kontrollauslass der elektrischen Bilgenpum-
pe
1
UF2H71G0.book Page 59 Tuesday, July 7, 2009 6:41 PM

Erstmaliger Betrieb
60
GJU36665
Motor-Einfahrzeit
ACHTUNG
GCJ00431
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die verschie-
denen Bauteile des Motors von entscheiden-
der Bedeutung, weil sie sich während dieser
Periode aufeinander abstimmen und das rich-
tige Betriebsspiel erreichen. Dies sorgt für
gute Leistung und eine lange Lebensdauer
der Komponenten.
Zur Durchführung des Einfahrens:
(1) Den Motorölstand kontrollieren. (Weitere
Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 56.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
73.)
(3) Die ersten 5 Minuten mit einer Motor-
drehzahl von 2000 U/min fahren.
(4) Die nächsten 30 Minuten den Motor mit
einer Drehzahl unter 5000 U/min fahren.
(5) Die nächste 1 Stunde den Motor mit einer
Drehzahl unter 6000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF2H71G0.book Page 60 Tuesday, July 7, 2009 6:41 PM

Routinekontrollen vor fahrtbeginn
61
GJU31981
WARNUNG
GWJ00411
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41232Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR DEM ZUWASSERLASSEN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.63
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.63
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.64
MotorDas Äußere des Motors auf Schäden kontrollieren. 64
MotorölstandDen Motorölstand kontrollieren. 64
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 64
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.64
LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.65
Einstellbares Lenkungs-
NeigungssystemDas einstellbare Lenkungs-Neigungssystem auf
ordnungsgemäße Funktion kontrollieren; außerdem
kontrollieren, dass die Lenkerneigung in der korrek-
ten Position sicher verriegelt ist.66
Q.S.T.S.Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der Q.S.T.S.-Wähler in seiner
Position sicher verriegelt ist.66
RückwärtsfahrsystemDas Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.67
GashebelDie Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.67
FernbedienungDie Fernbedienung auf ordnungsgemäße Funktion
überprüfen.68
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.68
SchalterFunktion des Starterschalters, Motor-Stoppschalters
und Motor-Quickstoppschalters kontrollieren.68
UF2H71G0.book Page 61 Tuesday, July 7, 2009 6:41 PM

Routinekontrollen vor fahrtbeginn
62
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routine-
kontrollen vor jeder Fahrt durchgeführt werden.
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.69
Feuerlöscher-BehälterDen Feuerlöscher-Behälter auf Beschädigung kon-
trollieren.69
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 69
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.69
Rumpf und DeckRumpf und Deck auf Schäden absuchen. 69
JeteinlassDen Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.69
Heck-LenzstopfenDie Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind.70
HaubeKontrollieren, dass die Haube fest verschlossen ist. 70
Vorder- und HintersitzeKontrollieren, ob die Sitzbank fest montiert ist. 46
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lassKontrollieren, dass Wasser aus dem Kühlwasser-
Kontrollauslass austritt, wenn der Motor läuft.70
MultifunktionsdisplayDas Multifunktionsdisplay auf ordnungsgemäße
Funktion kontrollieren.71
Motor-LeerlaufdrehzahlDie Motor-Leerlaufdrehzahl kontrollieren. 71 BEZEICHNUNG AUSFÜHRUNG SEITE
UF2H71G0.book Page 62 Tuesday, July 7, 2009 6:41 PM

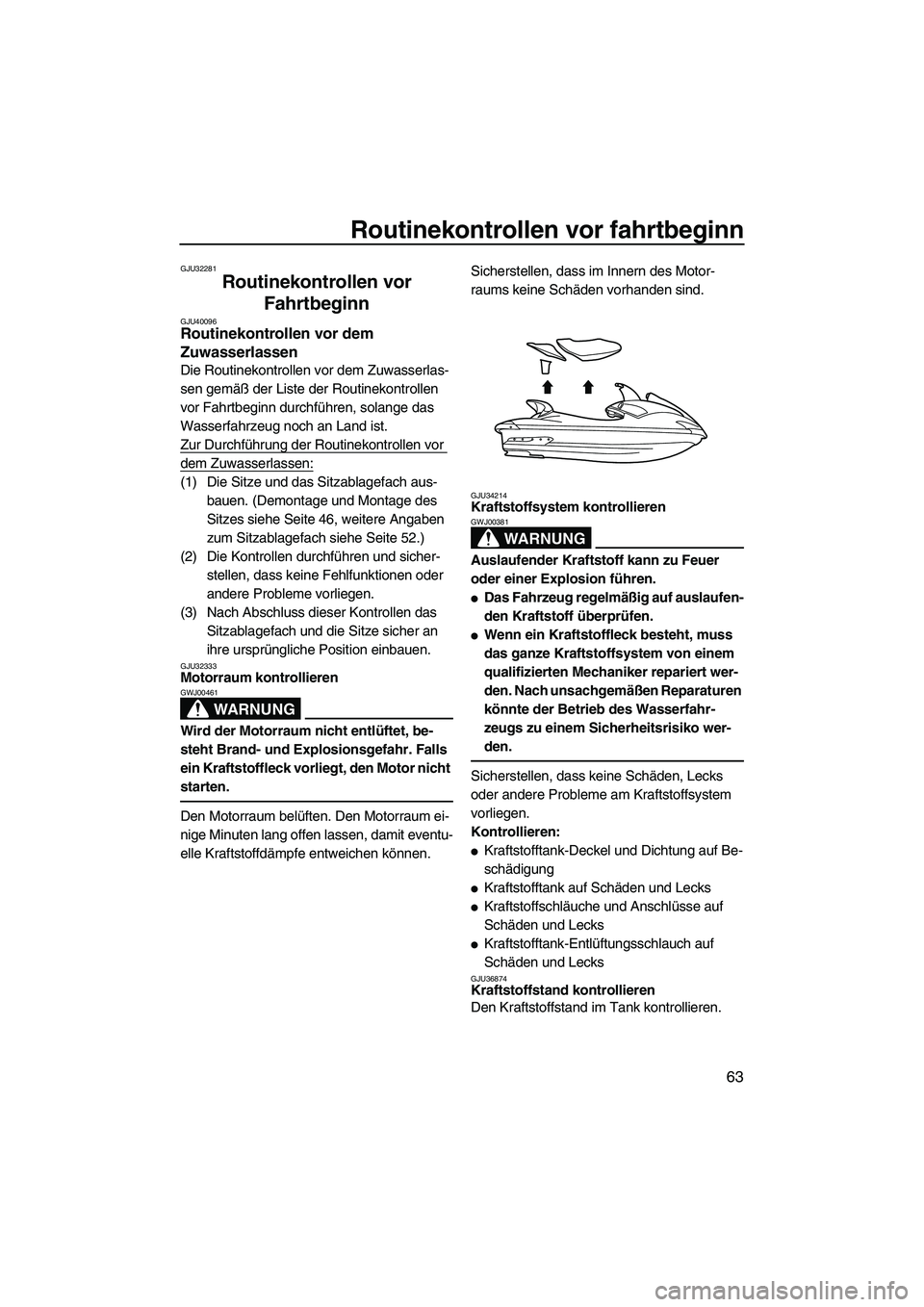

Routinekontrollen vor fahrtbeginn
63
GJU32281
Routinekontrollen vor
Fahrtbeginn
GJU40096Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:
(1) Die Sitze und das Sitzablagefach aus-
bauen. (Demontage und Montage des
Sitzes siehe Seite 46, weitere Angaben
zum Sitzablagefach siehe Seite 52.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das
Sitzablagefach und die Sitze sicher an
ihre ursprüngliche Position einbauen.
GJU32333Motorraum kontrollieren
WARNUNG
GWJ00461
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34214Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.

Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.

Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:

Kraftstofftank-Deckel und Dichtung auf Be-
schädigung

Kraftstofftank auf Schäden und Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks

Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36874Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF2H71G0.book Page 63 Tuesday, July 7, 2009 6:41 PM

Routinekontrollen vor fahrtbeginn
64
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 54.)
GJU32423Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich im
Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 32.)
GJU40181Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36885Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand zwi-
schen den Minimalstand- und Maximalstand-
Markierungen befindet. (Weitere Angaben zum Kontrollieren des Motorölstands siehe
Seite 56.)GJU32455Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 58.)
GJU32484Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungs-
schlauch nicht richtig angeschlossen und
verlegt, falls er beschädigt oder verstopft
1Wasserabscheider
1
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
21
UF2H71G0.book Page 64 Tuesday, July 7, 2009 6:41 PM
