2010 YAMAHA FX HO Betriebsanleitungen (in German)

Bedienung der Instrumente
41
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen
Drehzahlmessers schaltet, leuchtet die
“SPEED”-Kontrollleuchte auf, wenn “km/h”
als Anzeigeeinheit gewählt ist. Die “SPEED”-
Kontrollleuchte blinkt dreimal und bleibt dann
eingeschaltet, wenn “mph” als Anzeigeeinheit
gewählt ist. (Weitere Angaben zum Umschal-
ten der Anzeigeeinheiten des digitalen Ge-
schwindigkeitsmessers siehe Seite 41.)
Analoger Drehzahlmesser
Der analoge Drehzahlmesser zeigt die Motor-
drehzahl an.
Die Motordrehzahl × 100 U/min wird in großen
Ziffern auf der inneren Skala angezeigt.
Die Kontrollleuchte “RPM” leuchtet, wenn die
Drehzahlmesser-Funktion aktiv ist.
Zum Umschalten vom Geschwindigkeitsmes-
ser auf den Drehzahlmesser:
Den Knopf “Speed/RPM” mindestens 1 Se-
kunde lang drücken, nachdem das Multifunk-
tionsdisplay eingeschaltet wurde. Wenn das
Instrument in die Funktion des analogen Drehzahlmessers schaltet, leuchtet die
“RPM”-Kontrollleuchte auf.
GJU35024Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU37084Digitaler Geschwindigkeitsmesser
Der digitale Geschwindigkeitsmesser zeigt
die Geschwindigkeit des Wasserfahrzeugs in
Bezug zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
1“Speed/RPM”-Knopf
2Kontrolleuchte “SPEED”
2
11“Speed/RPM”-Knopf
2Kontrolleuchte “RPM”
1Kraftstoffanzeige
2Reserve-Warnanzeige
3Betriebsstundenzähler/Spannungsmesser
4Digitaler Geschwindigkeitsmesser
5Motortemperatur-Warnanzeige
6Motor-Warnanzeige
7Öldruck-Warnanzeige
1
2
UF2H71G0.book Page 41 Tuesday, July 7, 2009 6:41 PM

Bedienung der Instrumente
42
Stunde (km/h) oder Meilen pro Stunde (mph)
angezeigt werden.
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf Kilome-
ter eingestellt.
Digitaler Geschwindigkeitsmesser (km/h)
Die “SPEED”-Kontrollleuchte blinkt einmal,
wenn beim Einschalten des Multifunktionsdis-
plays Kilometer als Anzeigeeinheit ausge-
wählt sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
einmal und leuchtet danach auf.
Digitaler Geschwindigkeitsmesser (mph)
Die “SPEED”-Kontrollleuchte blinkt dreimal,
wenn beim Einschalten des Multifunktionsdis-
plays als Anzeigeeinheit Meilen ausgewählt
sind.
HINWEIS:
Wenn der analoge Geschwindigkeitsmesser
aktiv ist, blinkt die “SPEED”-Kontrollleuchte
dreimal und leuchtet danach auf.
Zum Umschalten der Anzeigeeinheiten des
digitalen Geschwindigkeitsmessers:
Den Knopf “Volt/Hour” innerhalb von 10 Se-
kunden, nachdem das Multifunktionsdisplay
eingeschaltet wurde, mindestens 1 Sekunde
lang drücken. Die Anzeige des digitalen Ge-
schwindigkeitsmessers wird umgeschaltet. Wenn die Anzeigeeinheiten von Kilometer auf
Meilen umgeschaltet werden, blinkt die
“SPEED”-Kontrollleuchte dreimal.
GJU35064Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
1Digitaler Geschwindigkeitsmesser
1
1“Volt/Hour”-Knopf
2Kontrolleuchte “SPEED”
1Betriebsstundenzähler/Spannungsmesser
1
2
1
UF2H71G0.book Page 42 Tuesday, July 7, 2009 6:41 PM

Bedienung der Instrumente
43
HINWEIS:
Die gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unterbro-
chen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den Knopf “Volt/Hour” mindestens 1 Sekunde
lang drücken, nachdem das Multifunktions-
display mehr als 10 Sekunden eingeschaltet
ist. Die Anzeige wechselt vom Spannungs-
messer zum Betriebsstundenzähler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler kon-
trollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den Knopf “Volt/Hour” mindestens 1 Sekunde
lang drücken, nachdem das Multifunktions-
display mehr als 10 Sekunden eingeschaltet ist. Die Anzeige wechselt vom Betriebsstun-
denzähler zum Spannungsmesser.
GJU31514Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht Anzei-
gensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU36815Kraftstoffstand-Warnung
Wenn die Menge des im Tank verbliebenen
Kraftstoffs auf etwa 18 L (4.8 US gal, 4.0 Imp.
gal) sinkt, blinken die “WARNING”-Kontroll-
leuchte, die Kraftstoffstand-Warnleuchte und
1“Volt/Hour”-Knopf
2Betriebsstundenzähler
1“Volt/Hour”-Knopf
2Spannungsmesser
1Kraftstoffanzeige
1
UF2H71G0.book Page 43 Tuesday, July 7, 2009 6:41 PM

Bedienung der Instrumente
44
die zwei untersten Tankinhalts-Anzeigeseg-
mente, und der Warnsummer ertönt perio-
disch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 54.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35126Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die
Warnleuchte “WARNING” sowie die Öldruck-
Warnleuchte, und der Warnsummer ertönt
periodisch. Gleichzeitig wird die Motordreh-
zahl begrenzt.Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
56.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU37601Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt, blin-
ken die Warnleuchte “WARNING” sowie Öl-
druck-Warnanzeige, und der Warnsummer
ertönt periodisch. Anschließend bleiben die
Warnleuchte “WARNING” sowie die Motor-
temperatur-Warnanzeige durchgehend an,
und auch der Warnsummer ertönt unaufhör-
lich. Sobald Warnleuchte und -anzeige blin-
ken und der Summer ertönt, wird die Motor-
drehzahl begrenzt.
Wenn die Motortemperatur-Warnanzeige auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Wasser
aus dem backbordseitigen (linken) Kühlwas-
ser-Kontrollauslass austritt. Falls kein Wasser
austritt, den Motor ausschalten und dann den
UF2H71G0.book Page 44 Tuesday, July 7, 2009 6:41 PM

Bedienung der Instrumente
45
Jeteinlass auf Verstopfung untersuchen.
(Weitere Angaben zum Jeteinlass siehe Seite
101.) ACHTUNG: Falls die Ursache der
Überhitzung nicht ausfindig gemacht und
behoben werden kann, einen Yamaha-
Händler zu Rate ziehen. Wird der Motor
weiterhin mit hoher Drehzahl betrieben,
könnten schwere Motorschäden entste-
hen.
[GCJ00041]
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
GJU35133Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Warn-
leuchte “WARNING” sowie Motor-Warnanzei-
ge, und der Warnsummer ertönt periodisch.
Wenn die Motor-Warnleuchte aufleuchtet, so-
fort die Motordrehzahl drosseln, das Wasser-fahrzeug an Land bringen und den Motor von
einem Yamaha-Händler kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, einen
beliebigen Knopf auf dem Multifunktionsdis-
play drücken.
UF2H71G0.book Page 45 Tuesday, July 7, 2009 6:41 PM

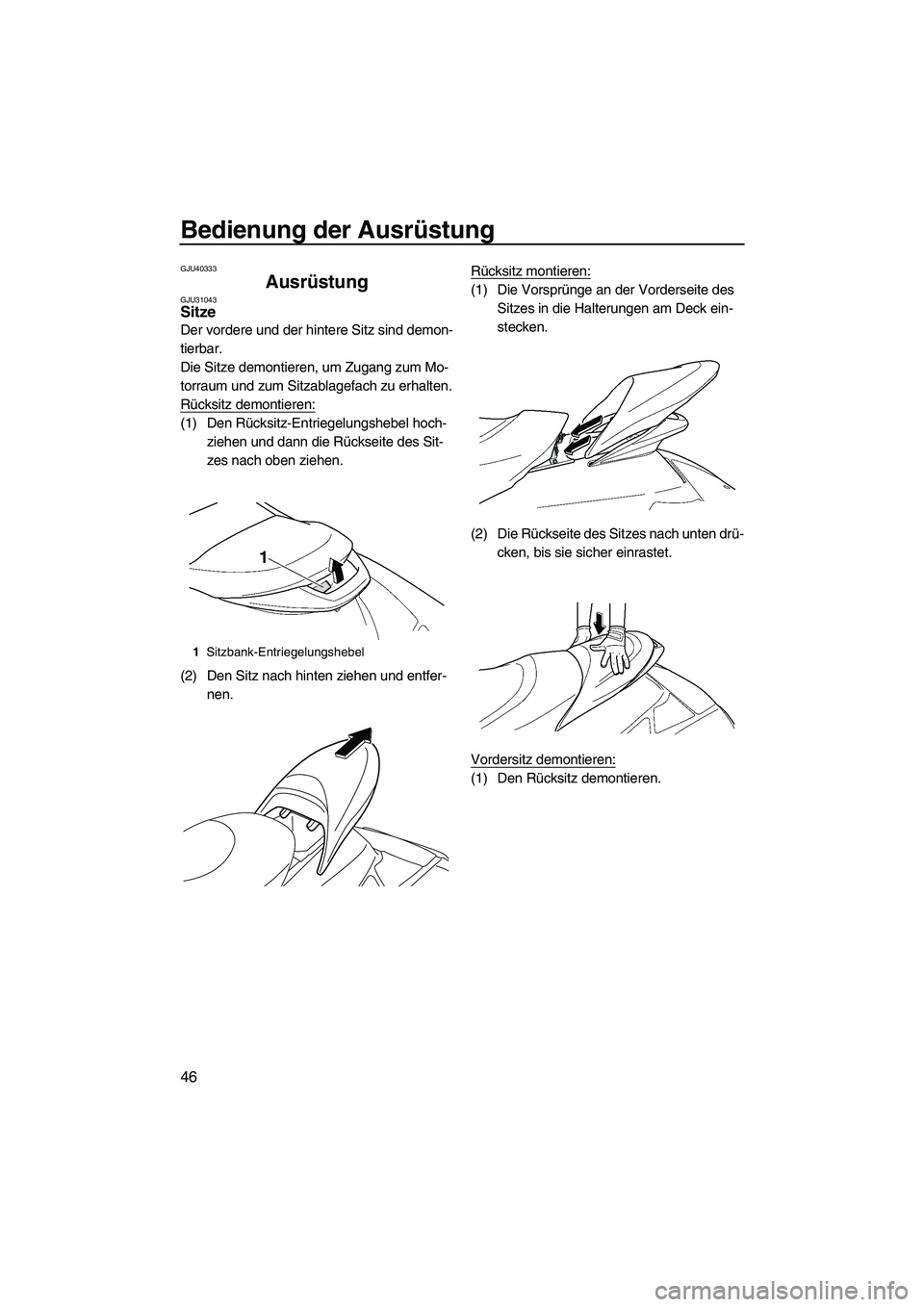

Bedienung der Ausrüstung
46
GJU40333
Ausrüstung GJU31043Sitze
Der vordere und der hintere Sitz sind demon-
tierbar.
Die Sitze demontieren, um Zugang zum Mo-
torraum und zum Sitzablagefach zu erhalten.
Rücksitz demontieren:
(1) Den Rücksitz-Entriegelungshebel hoch-
ziehen und dann die Rückseite des Sit-
zes nach oben ziehen.
(2) Den Sitz nach hinten ziehen und entfer-
nen.Rücksitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.
(2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
1Sitzbank-Entriegelungshebel
UF2H71G0.book Page 46 Tuesday, July 7, 2009 6:41 PM

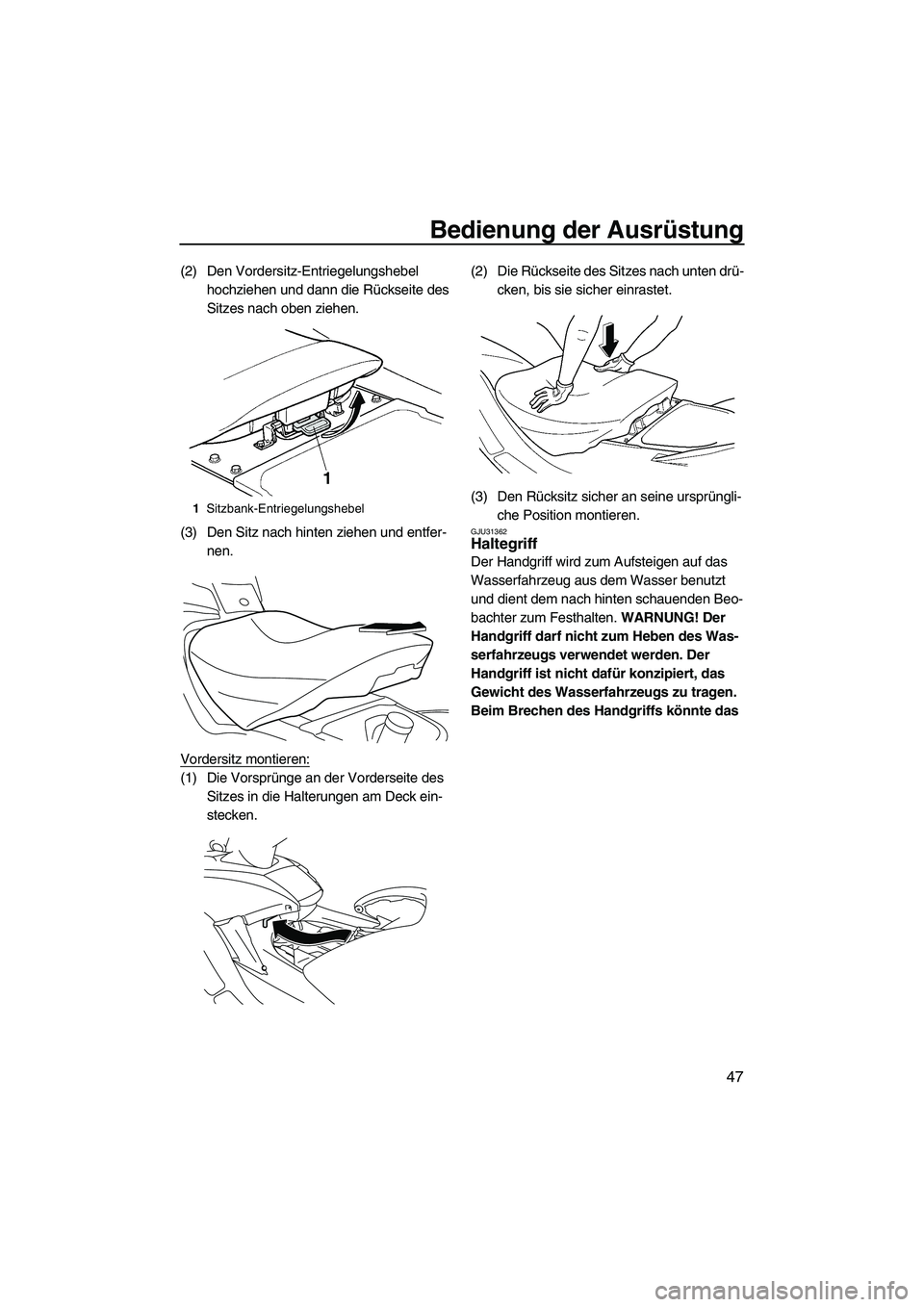

Bedienung der Ausrüstung
47
(2) Den Vordersitz-Entriegelungshebel
hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer-
nen.
Vordersitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.(2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli-
che Position montieren.
GJU31362Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Beo-
bachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
1Sitzbank-Entriegelungshebel
UF2H71G0.book Page 47 Tuesday, July 7, 2009 6:41 PM

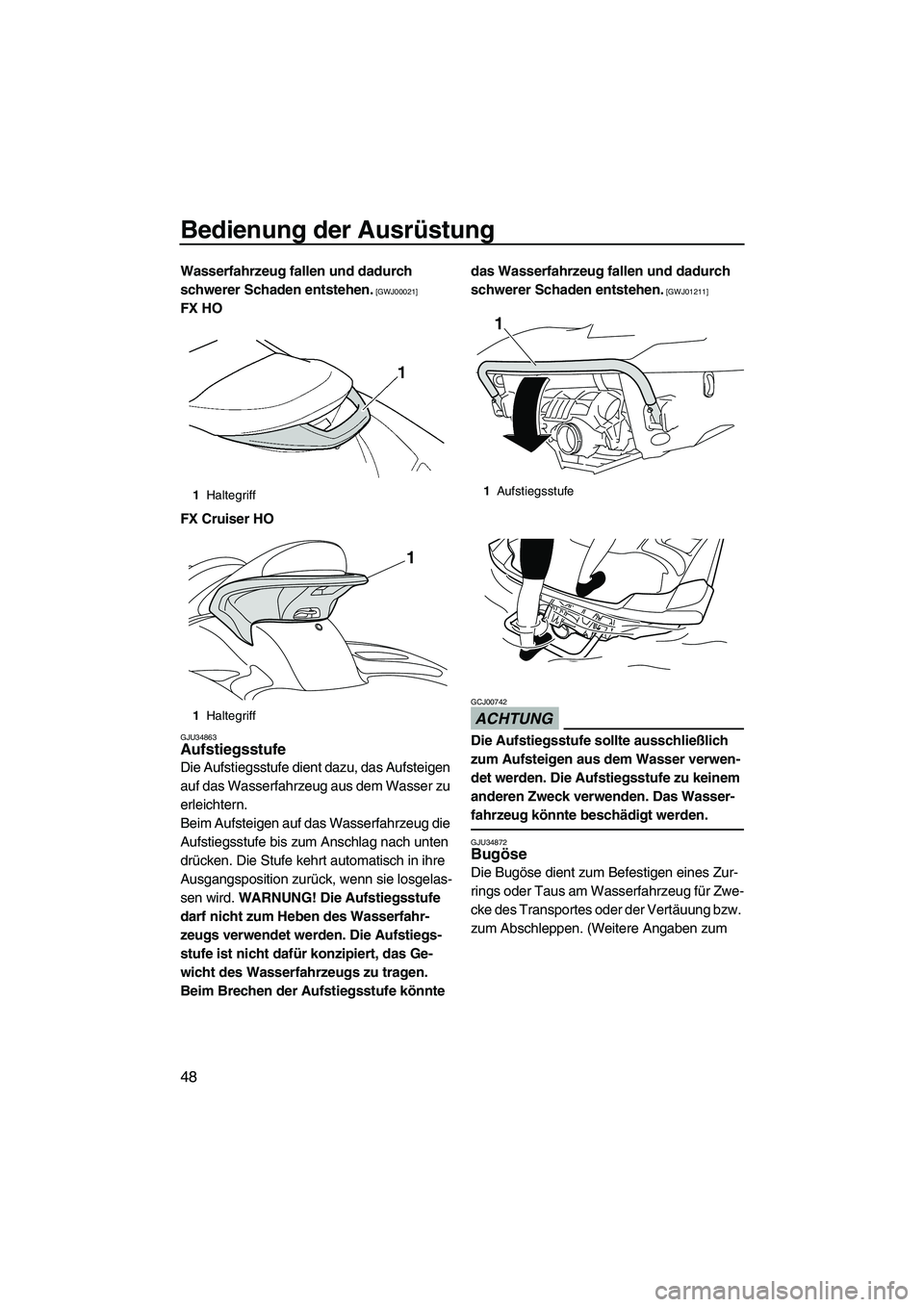

Bedienung der Ausrüstung
48
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00021]
FX HO
FX Cruiser HO
GJU34863Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01211]
ACHTUNG
GCJ00742
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU34872Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung bzw.
zum Abschleppen. (Weitere Angaben zum
1Haltegriff
1Haltegriff
1
1Aufstiegsstufe
1
UF2H71G0.book Page 48 Tuesday, July 7, 2009 6:41 PM
