2010 YAMAHA FX HO Betriebsanleitungen (in German)

Betrieb
81
am dafür vorgesehenen Handgriff fest-
halten.
(8) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
Aufsteigen, wenn das Ausbalancieren im Still-
stand schwierig ist:
(1) Während der/die Mitfahrer das Wasser-
fahrzeug festhalten, aufsteigen wie im
vorigen Abschnitt “Allein aufsteigen” be-
schrieben.
(2) Den Lenker mit beiden Händen festhal-
ten, beide Füße auf den Boden des Fuß-
raums stellen und in dieser Stellung das
Wasserfahrzeug ausbalancieren.
(3) Nun steigt der erste Mitfahrer genauso
wie der Fahrer auf, stellt die Füße auf den
Boden des Fußraums, hält sich gut am
Fahrer fest und balanciert in dieser Stel-
lung das Wasserfahrzeug aus.
(4) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(5) In alle Richtungen umsehen, dann den
Motor starten und im Langsamstlauf fah-
ren.
(6) Nun kann sich der zweite Mitfahrer auf
das Aufstiegsdeck in eine kniende Positi-
on hochziehen und in dieser Stellung
ausbalancieren. In alle Richtungen um-
sehen und dann allmählich beschleuni-
gen. Danach bewegt sich der zweite Mit-
fahrer, während er weiter ausbalanciert,
auf den Sitz.
(7) Nun kann sich der zweite Mitfahrer ritt-
lings auf den Sitz setzen, die Füße auf
den Boden des Fußraums stellen, sich
gut am Vordermann oder an den vorhan-
denen Handgriffen festhalten und in die-
ser Stellung ausbalancieren.
(8) Sicherstellen, dass der/die Mitfahrer bei-
de Füße auf dem Boden des Fußraums
haben und sich gut am Vordermann oder
am dafür vorgesehenen Handgriff fest-
halten, und dann die Geschwindigkeit
UF2H71G0.book Page 81 Tuesday, July 7, 2009 6:41 PM

Betrieb
82
des Wasserfahrzeugs schrittweise erhö-
hen, um es zu balancieren.
GJU33082Losfahren
WARNUNG
GWJ00711
Zur Vermeidung von Kollisionen:

Achten Sie ständig auf andere Perso-
nen, Hindernisse und andere Wasser-
fahrzeuge. Achten Sie auf Umstände,
die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten.

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu Personen,
Gegenständen und anderen Wasser-
fahrzeugen.

Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten. Halten
Sie stets so viel Abstand zu anderen,
dass Sie sie nicht nass spritzen. Vermei-
den Sie scharfe Wendungen oder ande-
re Manöver, die es anderen erschweren,
Ihnen auszuweichen oder Ihren Kurs zu
erkennen. Meiden Sie Untiefen und
seichte Gewässer.

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben. Beim Ausweichen von
Hindernissen den Gashebel nicht los-lassen—beim Steuern muss Gas gege-
ben werden.
ACHTUNG
GCJ01340
Niemals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand be-
stehen bleibt, um zu vermeiden, dass
Steinchen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad be-
schädigen und zu Motorüberhitzung füh-
ren könnte.
GJU40232Losfahren von einem Anhänger
(1) Das Wasserfahrzeug zu Wasser lassen
und den Schalthebel in die Rückwärtspo-
sition stellen. (Weitere Angaben zum
Rückwärtsfahrsystem siehe Seite 33.)
(2) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(3) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU33113Von einem Anleger aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug von der Seite be-
steigen.
(2) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
UF2H71G0.book Page 82 Tuesday, July 7, 2009 6:41 PM

Betrieb
83
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(3) Das Wasserfahrzeug vom Anleger absto-
ßen, den Lenker mit beiden Händen fest
greifen und beide Füße fest auf den Bo-
den des Fußraums stellen.
(4) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU33234Gekentertes Wasserfahrzeug
WARNUNG
GWJ00671
Unvorschriftsmäßiges Aufrichten kann zu
Verletzungen führen.

Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
der Clip vom Motor-Quickstoppschalter
gelöst wird.

Die Hände vom Einlassgitter fern halten.
Falls das Wasserfahrzeug kentert, sollte es
sofort wieder aufgerichtet werden.
Zum Aufrichten des Wasserfahrzeugs:
(1) Den Clip vom Motor-Quickstoppschalter
lösen.
(2) Zum Heck des Wasserfahrzeugs
schwimmen. Das Wasserfahrzeug im
Uhrzeigersinn umdrehen; dazu mit der
linken Hand an der Gleitplatte ziehen und
gleichzeitig mit der rechten Hand oder dem rechten Fuß das Schandeck nieder-
drücken.
Falls die Backbordseite (links) des ge-
kenterten Wasserfahrzeugs emporragt,
das Schandeck nach unten drücken, um
die Backbordseite zu senken, bevor das
Wasserfahrzeug im Uhrzeigersinn aufge-
richtet werden kann. ACHTUNG: Das
Wasserfahrzeug nicht im Gegenuhr-
zeigersinn umkippen, anderenfalls
könnte Wasser in den Motor geraten,
was zu ernsthaften Schäden führen
kann.
[GCJ00541]
(3) Den Motor starten und das Wasserfahr-
zeug bei Gleitgeschwindigkeit betreiben,
um im Motorraum befindliches Wasser
abzulassen. (Weitere Angaben zum Len-
zen des Bilgewassers siehe Seite 58.
Falls der Motor nicht startet, siehe “Was-
serfahrzeug abschleppen” auf Seite 104
oder “Untergetauchtes Wasserfahrzeug”
UF2H71G0.book Page 83 Tuesday, July 7, 2009 6:41 PM

Betrieb
84
auf Seite 104.) ACHTUNG: Nachdem
der Motor wieder gestartet wurde, den
Motor mindestens 1 Minute lang nicht
mit Vollgas laufen lassen. Bilgewas-
ser im Motorraum kann in den Motor
spritzen und ernsthafte Schäden ver-
ursachen.
[GCJ00553]
GJU35962
Anlanden und Anlegen des
Wasserfahrzeugs
Anlanden des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis-
se, Boote oder Schwimmer in der Nähe
des Strandes befinden.
(2) Den Gashebel ca. 100 m (330 ft) vor Er-
reichen des angepeilten Anlandebe-
reichs loslassen, um die Geschwindigkeit
zu verringern.
(3) Langsam an den Strand heranfahren und
den Motor kurz vor Erreichen des
Strands ausschalten. WARNUNG! Zum
Steuern wird Gas benötigt. Das Aus-
schalten des Motors kann zum Zu-
sammenstoß mit einem Hindernis füh-
ren, den Sie vermeiden wollten. Ein
Zusammenstoß kann zu ernsthaften
und sogar tödlichen Verletzungen füh-
ren.
[GWJ00601] ACHTUNG: Den Motor nie-
mals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand
bestehen bleibt, um zu vermeiden,
dass Steinchen oder Sand durch den
Jeteinlass angesaugt werden, was
das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.

[GCJ00472]
(4) Vom Wasserfahrzeug absteigen und die-
ses dann an Land ziehen.Anlegen des Wasserfahrzeugs:
(1) Sicherstellen, dass sich keine Hindernis-
se, Boote oder Schwimmer in der Nähe
des Anlegers befinden.
(2) Den Gashebel etwa 100 m (330 ft) vom
Anleger entfernt loslassen, um die Ge-
schwindigkeit zu verringern.
(3) Langsam an den Anleger heranfahren
und den Motor kurz vor Erreichen des
Piers ausschalten. WARNUNG! Zum
Steuern wird Gas benötigt. Das Aus-
schalten des Motors kann zum Zu-
sammenstoß mit einem Hindernis füh-
ren, den Sie vermeiden wollten. Ein
Zusammenstoß kann zu ernsthaften
und sogar tödlichen Verletzungen füh-
ren.
[GWJ00601]
(4) Längsseits anlegen und vom Wasser-
fahrzeug steigen.
GJU37193Betrieb in algenreichem Gewässer
Vermeiden Sie grundsätzlich, Ihr Wasserfahr-
zeug in Gewässer mit starkem Algenwuchs
zu benutzen. Wenn das Fahren in algenrei-
chen Gewässern unvermeidlich ist, abwech-
selnd Gas geben und wieder zurücknehmen,
um die Motordrehzahl zu variieren. Algen füh-
ren eher zu Verstopfungen, wenn bei kon-
stanter Geschwindigkeit oder im Langsamst-
lauf gefahren wird. Wenn Algen den
Einlassbereich verstopft haben könnten, den
Jeteinlass reinigen. (Weitere Angaben zum
Jeteinlass siehe Seite 101.)
GJU40241Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
UF2H71G0.book Page 84 Tuesday, July 7, 2009 6:41 PM

Betrieb
85

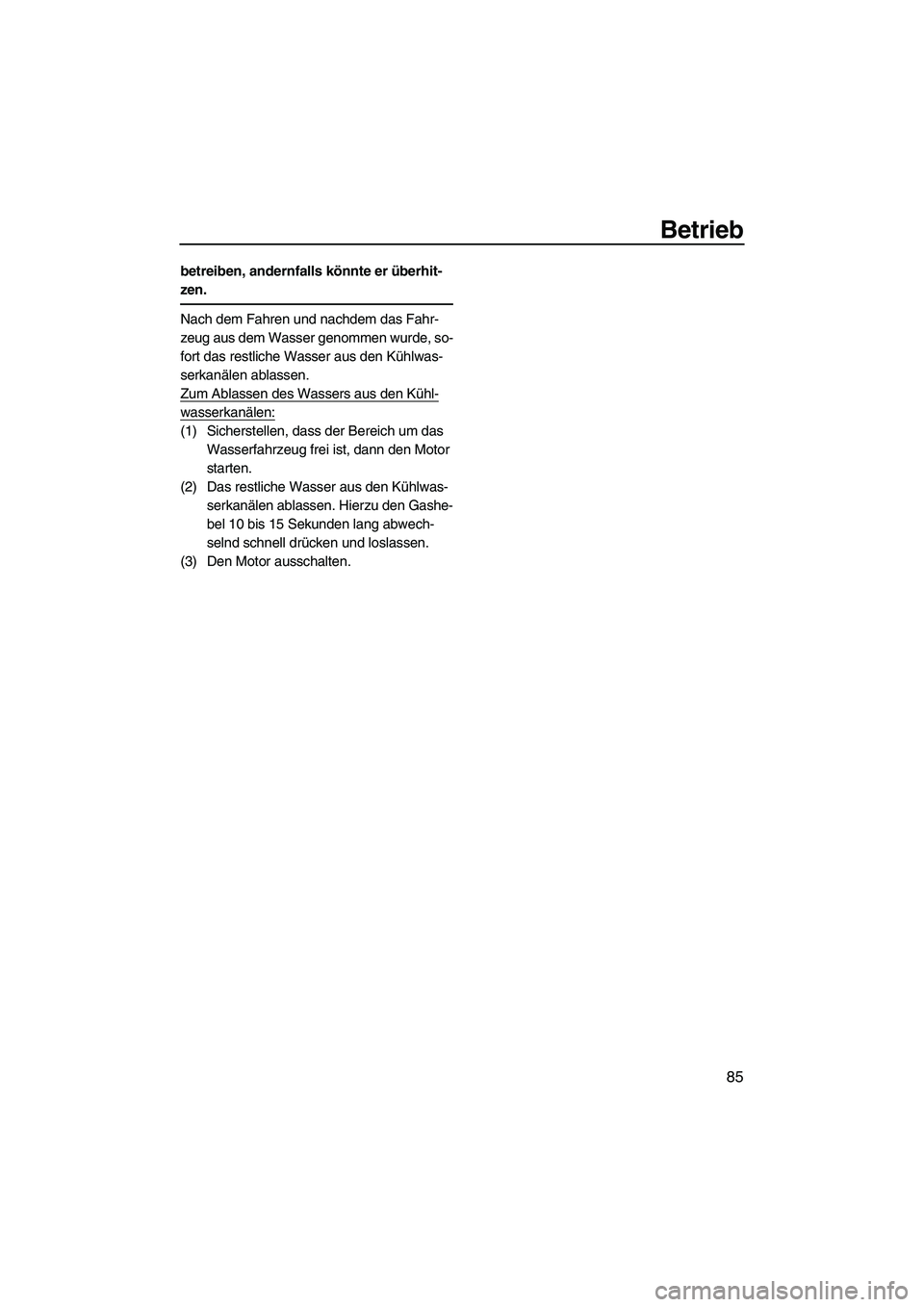

betreiben, andernfalls könnte er überhit-
zen.
Nach dem Fahren und nachdem das Fahr-
zeug aus dem Wasser genommen wurde, so-
fort das restliche Wasser aus den Kühlwas-
serkanälen ablassen.
Zum Ablassen des Wassers aus den Kühl-
wasserkanälen:
(1) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten.
(2) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(3) Den Motor ausschalten.
UF2H71G0.book Page 85 Tuesday, July 7, 2009 6:41 PM

Pflege und Lagerung
86
GJU37145
Pflege nach dem Fahren
WARNUNG
GWJ00330
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Nach der Verwendung des Wasserfahrzeugs
dieses immer aus dem Wasser nehmen, rei-
nigen und lagern. Lässt man das Wasserfahr-
zeug längere Zeit im Wasser, führt dies dazu,
dass die Jetpumpe und der Rumpf schneller
verschleißen als normal. Meeresorganismen
und Korrosion können die Lebensdauer der
Bauteile des Wasserfahrzeugs verringern.
GJU33539Spülen der Kühlwasserkanäle
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Kühlwasserkanäle spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz vor-
zubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen.
(2) Die Sitze und das Sitzablagefach aus-
bauen. (Demontage und Montage des
Sitzes siehe Seite 46, weitere Angaben
zum Sitzablagefach siehe Seite 52.)(3) Den Gartenschlauch-Adapter an einen
Gartenschlauch anschließen.
(4) Den Deckel des Spülschlauchanschlus-
ses lösen und abnehmen. Den Garten-
schlauch-Adapter in den Spülschlauch-
anschluss einstecken und drehen, bis er
fest angeschlossen ist.
(5) Den Gartenschlauch an einen Wasser-
hahn anschließen.
(6) Sicherstellen, dass der Bereich um das
Wasserfahrzeug frei ist, dann den Motor
starten. Sofort nach dem Starten des Mo-
tors die Wasserzufuhr voll aufdrehen, so
1Schlauchkupplung
1Schlauchkupplung
2Spülschlauchanschluss-Deckel
3Spülschlauchanschluss
21
3
UF2H71G0.book Page 86 Tuesday, July 7, 2009 6:41 PM

Pflege und Lagerung
87

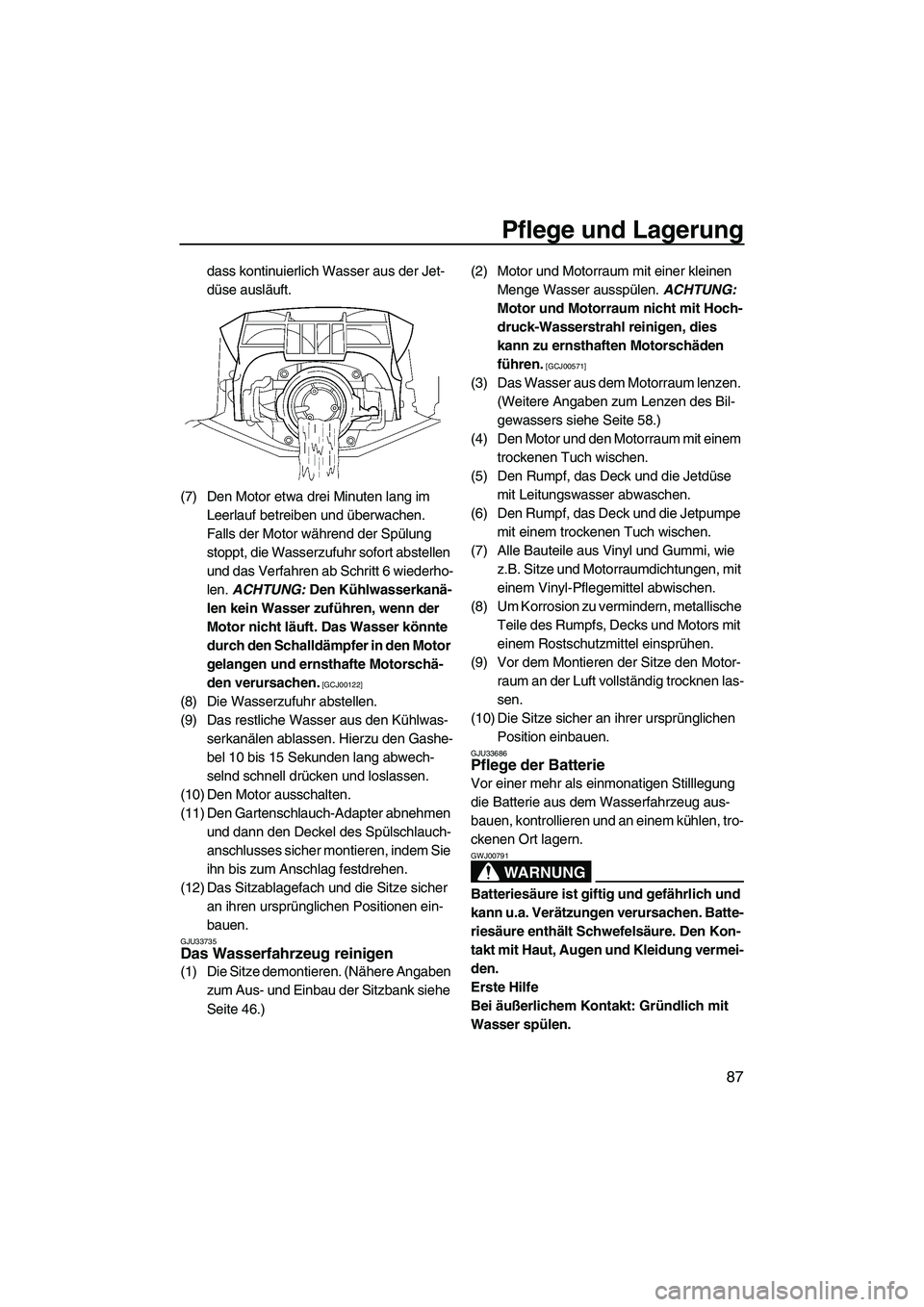

dass kontinuierlich Wasser aus der Jet-
düse ausläuft.
(7) Den Motor etwa drei Minuten lang im
Leerlauf betreiben und überwachen.
Falls der Motor während der Spülung
stoppt, die Wasserzufuhr sofort abstellen
und das Verfahren ab Schritt 6 wiederho-
len. ACHTUNG: Den Kühlwasserkanä-
len kein Wasser zuführen, wenn der
Motor nicht läuft. Das Wasser könnte
durch den Schalldämpfer in den Motor
gelangen und ernsthafte Motorschä-
den verursachen.
[GCJ00122]
(8) Die Wasserzufuhr abstellen.
(9) Das restliche Wasser aus den Kühlwas-
serkanälen ablassen. Hierzu den Gashe-
bel 10 bis 15 Sekunden lang abwech-
selnd schnell drücken und loslassen.
(10) Den Motor ausschalten.
(11) Den Gartenschlauch-Adapter abnehmen
und dann den Deckel des Spülschlauch-
anschlusses sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(12) Das Sitzablagefach und die Sitze sicher
an ihren ursprünglichen Positionen ein-
bauen.
GJU33735Das Wasserfahrzeug reinigen
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 46.)(2) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00571]
(3) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 58.)
(4) Den Motor und den Motorraum mit einem
trockenen Tuch wischen.
(5) Den Rumpf, das Deck und die Jetdüse
mit Leitungswasser abwaschen.
(6) Den Rumpf, das Deck und die Jetpumpe
mit einem trockenen Tuch wischen.
(7) Alle Bauteile aus Vinyl und Gummi, wie
z.B. Sitze und Motorraumdichtungen, mit
einem Vinyl-Pflegemittel abwischen.
(8) Um Korrosion zu vermindern, metallische
Teile des Rumpfs, Decks und Motors mit
einem Rostschutzmittel einsprühen.
(9) Vor dem Montieren der Sitze den Motor-
raum an der Luft vollständig trocknen las-
sen.
(10) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
GJU33686Pflege der Batterie
Vor einer mehr als einmonatigen Stilllegung
die Batterie aus dem Wasserfahrzeug aus-
bauen, kontrollieren und an einem kühlen, tro-
ckenen Ort lagern.
WARNUNG
GWJ00791
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Batte-
riesäure enthält Schwefelsäure. Den Kon-
takt mit Haut, Augen und Kleidung vermei-
den.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
UF2H71G0.book Page 87 Tuesday, July 7, 2009 6:41 PM

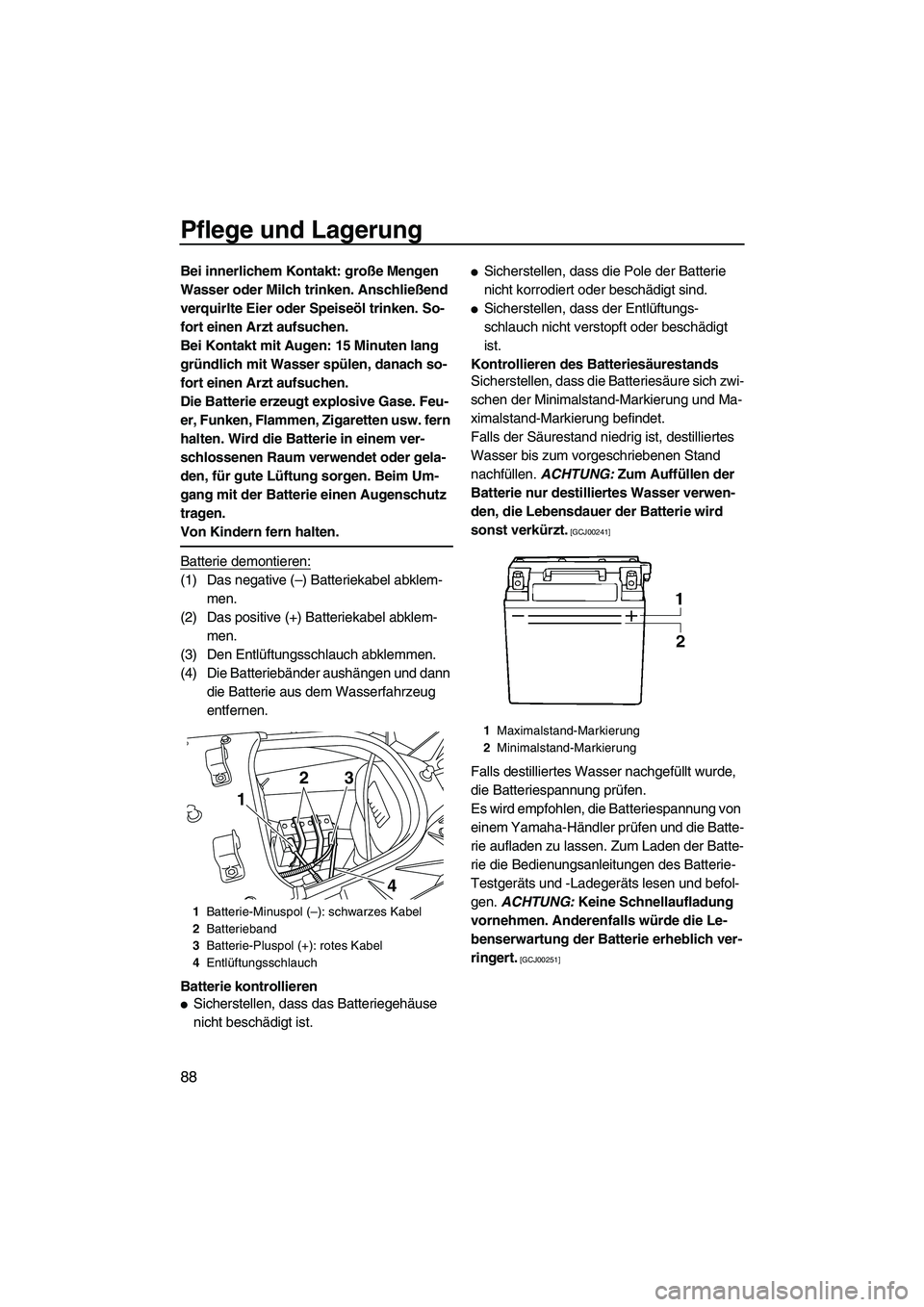

Pflege und Lagerung
88
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
(1) Das negative (–) Batteriekabel abklem-
men.
(2) Das positive (+) Batteriekabel abklem-
men.
(3) Den Entlüftungsschlauch abklemmen.
(4) Die Batteriebänder aushängen und dann
die Batterie aus dem Wasserfahrzeug
entfernen.
Batterie kontrollieren

Sicherstellen, dass das Batteriegehäuse
nicht beschädigt ist.

Sicherstellen, dass die Pole der Batterie
nicht korrodiert oder beschädigt sind.

Sicherstellen, dass der Entlüftungs-
schlauch nicht verstopft oder beschädigt
ist.
Kontrollieren des Batteriesäurestands
Sicherstellen, dass die Batteriesäure sich zwi-
schen der Minimalstand-Markierung und Ma-
ximalstand-Markierung befindet.
Falls der Säurestand niedrig ist, destilliertes
Wasser bis zum vorgeschriebenen Stand
nachfüllen. ACHTUNG: Zum Auffüllen der
Batterie nur destilliertes Wasser verwen-
den, die Lebensdauer der Batterie wird
sonst verkürzt.
[GCJ00241]
Falls destilliertes Wasser nachgefüllt wurde,
die Batteriespannung prüfen.
Es wird empfohlen, die Batteriespannung von
einem Yamaha-Händler prüfen und die Batte-
rie aufladen zu lassen. Zum Laden der Batte-
rie die Bedienungsanleitungen des Batterie-
Testgeräts und -Ladegeräts lesen und befol-
gen. ACHTUNG: Keine Schnellaufladung
vornehmen. Anderenfalls würde die Le-
benserwartung der Batterie erheblich ver-
ringert.
[GCJ00251]
1Batterie-Minuspol (–): schwarzes Kabel
2Batterieband
3Batterie-Pluspol (+): rotes Kabel
4Entlüftungsschlauch
4
13 2
1Maximalstand-Markierung
2Minimalstand-Markierung
UF2H71G0.book Page 88 Tuesday, July 7, 2009 6:41 PM
