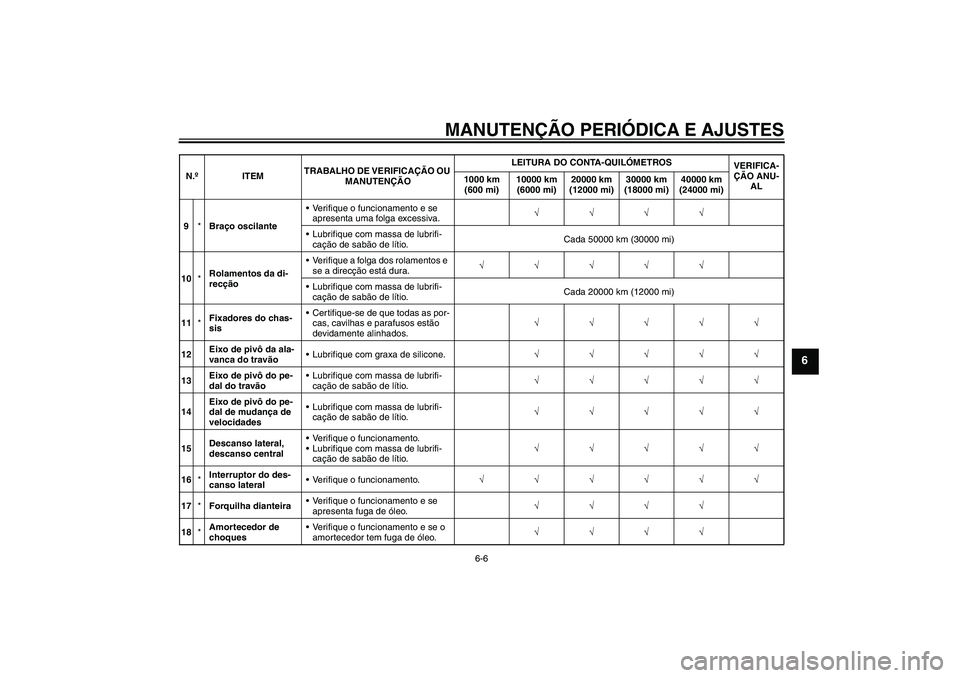

Page 65 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
9*Braço oscilanteVerifique o funcionamento e se
apresenta uma folga excessiva.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
11*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
12Eixo de pivô da ala-
vanca do travãoLubrifique com graxa de silicone.√√√√√
13Eixo de pivô do pe-
dal do travãoLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
14Eixo de pivô do pe-
dal de mudança de
velocidadesLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
15Descanso lateral,
descanso centralVerifique o funcionamento.
Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
16*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
17*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
18*Amortecedor de
choquesVerifique o funcionamento e se o
amortecedor tem fuga de óleo.√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1DAP0P0.book Page 6 Friday, January 15, 2010 4:10 PM

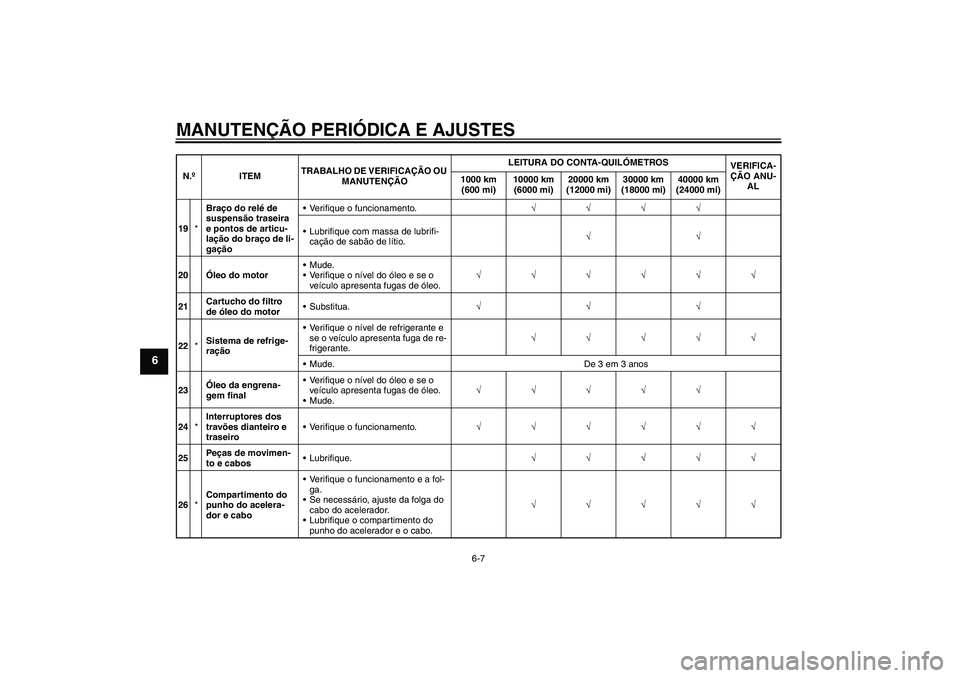

Page 66 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
19*Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de li-
gaçãoVerifique o funcionamento.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.√√
20Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
21Cartucho do filtro
de óleo do motorSubstitua.√√√
22*Sistema de refrige-
raçãoVerifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
Mude. De 3 em 3 anos
23Óleo da engrena-
gem finalVerifique o nível do óleo e se o
veículo apresenta fugas de óleo.
Mude.√√√√√
24*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
25Peças de movimen-
to e cabosLubrifique.√√√√√
26*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1DAP0P0.book Page 7 Friday, January 15, 2010 4:10 PM
Page 67 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU40550
NOTA
O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
Manutenção da embraiagem YCC-S e travões hidráulicos
Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem YCC-S.
Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da
embraiagem YCC-S e mude o líquido dos travões e da embraiagem YCC-S de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem YCC-S de quatro em quatro anos e caso apresentem fendas ou
estejam danificados.
27*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1DAP0P0.book Page 8 Friday, January 15, 2010 4:10 PM

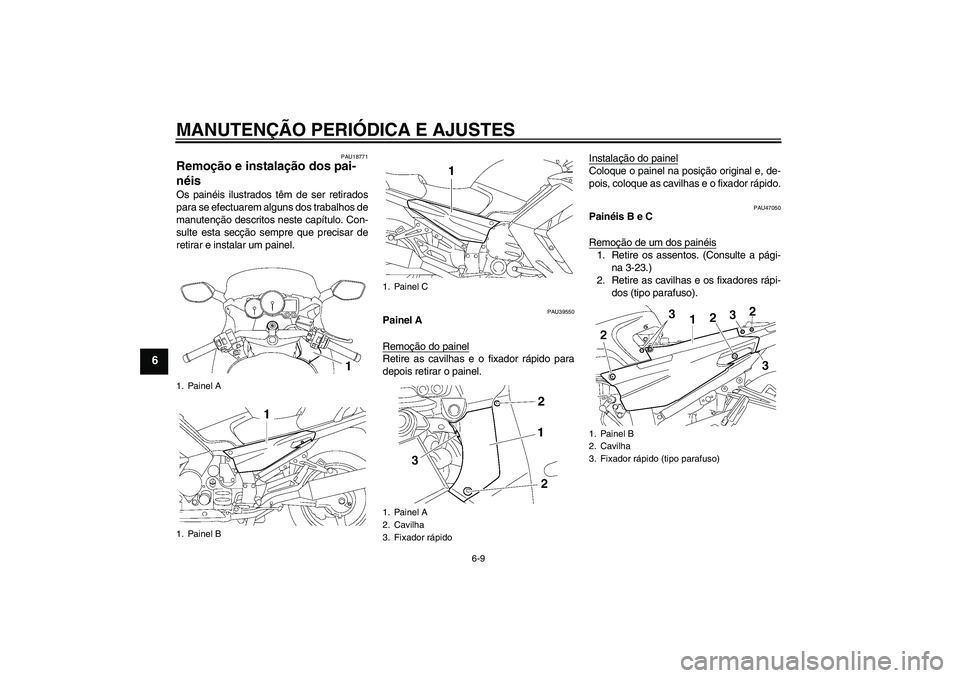

Page 68 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18771
Remoção e instalação dos pai-
néis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU39550
Painel A
Remoção do painelRetire as cavilhas e o fixador rápido para
depois retirar o painel.Instalação do painel
Coloque o painel na posição original e, de-
pois, coloque as cavilhas e o fixador rápido.
PAU47050
Painéis B e C
Remoção de um dos painéis1. Retire os assentos. (Consulte a pági-
na 3-23.)
2. Retire as cavilhas e os fixadores rápi-
dos (tipo parafuso).
1. Painel A
1. Painel B
1. Painel C
1. Painel A
2. Cavilha
3. Fixador rápido
1. Painel B
2. Cavilha
3. Fixador rápido (tipo parafuso)
U1DAP0P0.book Page 9 Friday, January 15, 2010 4:10 PM

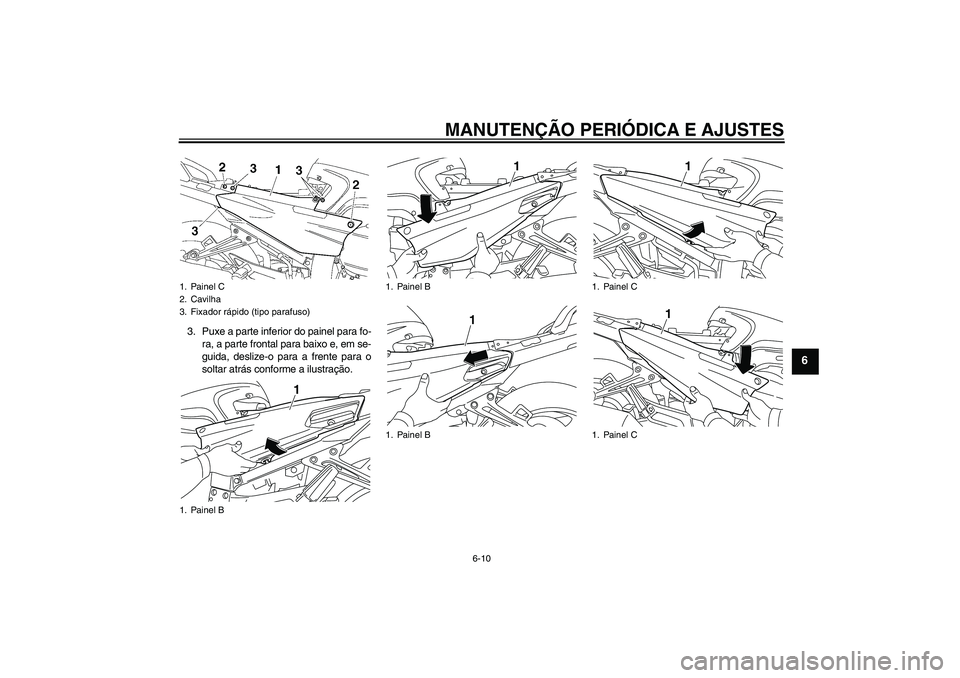

Page 69 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
3. Puxe a parte inferior do painel para fo-
ra, a parte frontal para baixo e, em se-
guida, deslize-o para a frente para o
soltar atrás conforme a ilustração.1. Painel C
2. Cavilha
3. Fixador rápido (tipo parafuso)
1. Painel B
1
1. Painel B
1. Painel B
1
1
1. Painel C
1. Painel C
1
1
U1DAP0P0.book Page 10 Friday, January 15, 2010 4:10 PM

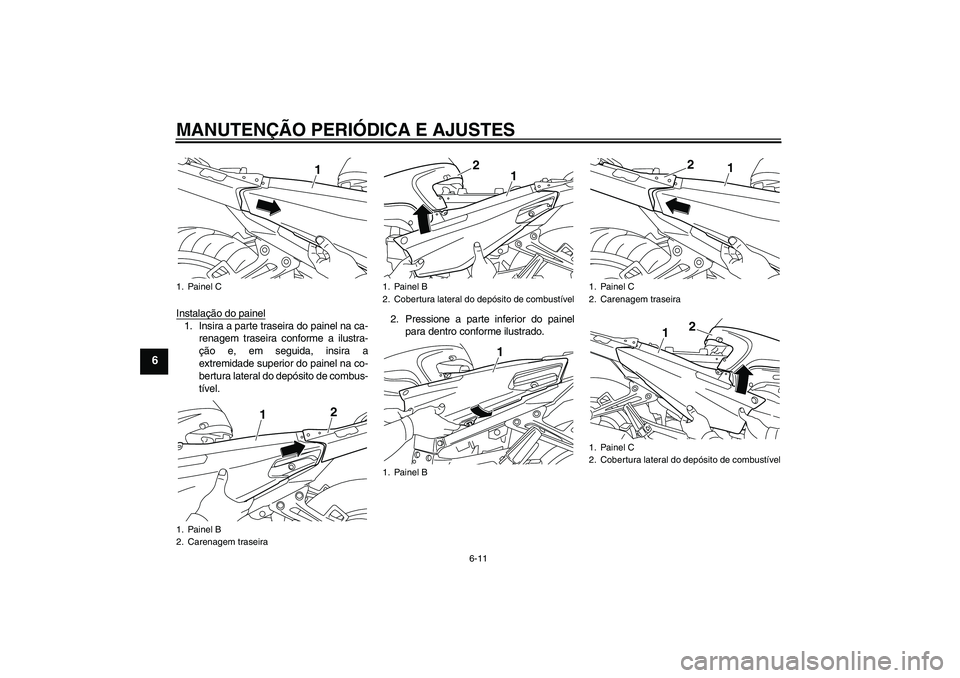

Page 70 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
Instalação do painel1. Insira a parte traseira do painel na ca-
renagem traseira conforme a ilustra-
ção e, em seguida, insira a
extremidade superior do painel na co-
bertura lateral do depósito de combus-
tível.2. Pressione a parte inferior do painel
para dentro conforme ilustrado.1. Painel C
1. Painel B
2. Carenagem traseira
1
1
2
1. Painel B
2. Cobertura lateral do depósito de combustível
1. Painel B
1
2
1
1. Painel C
2. Carenagem traseira
1. Painel C
2. Cobertura lateral do depósito de combustível
1
2
1
2
U1DAP0P0.book Page 11 Friday, January 15, 2010 4:10 PM

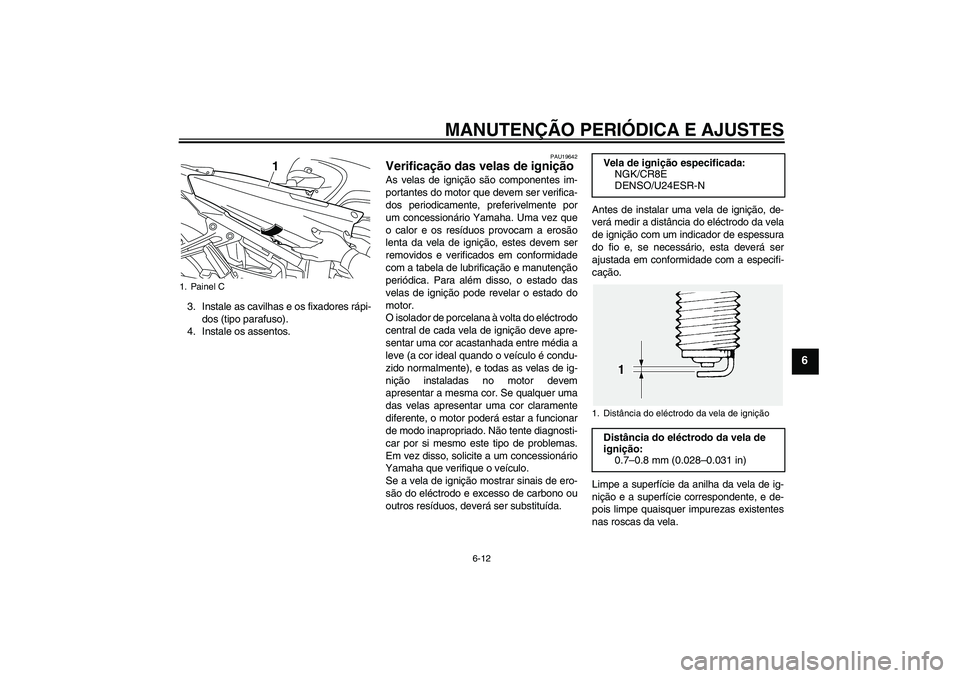

Page 71 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
3. Instale as cavilhas e os fixadores rápi-
dos (tipo parafuso).
4. Instale os assentos.
PAU19642
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
1. Painel C
1
Vela de ignição especificada:
NGK/CR8E
DENSO/U24ESR-N
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0.7–0.8 mm (0.028–0.031 in)
U1DAP0P0.book Page 12 Friday, January 15, 2010 4:10 PM

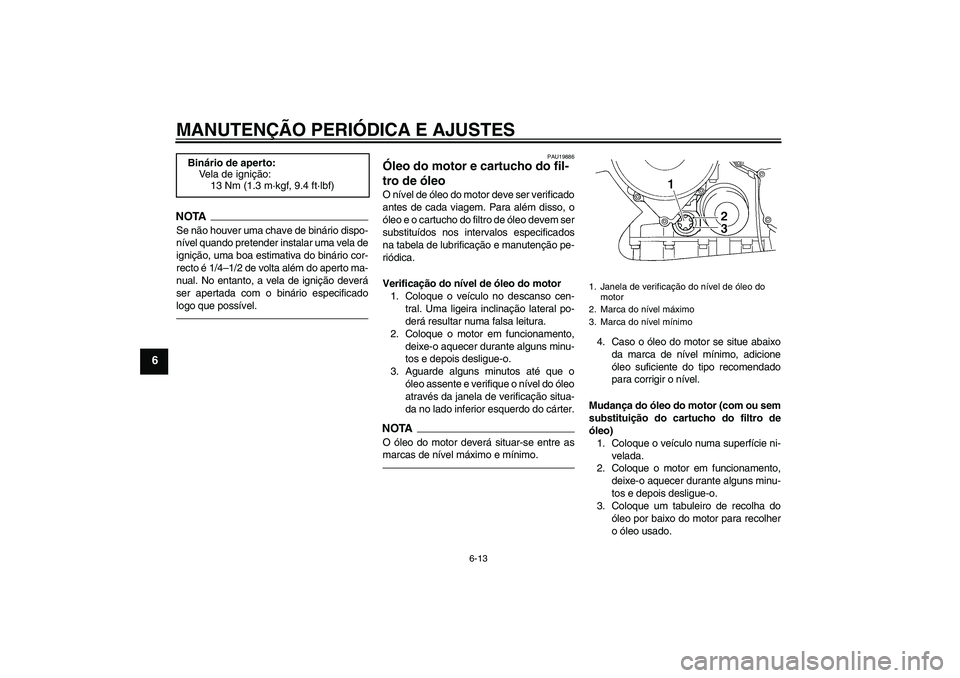

Page 72 of 110
MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.
PAU19886
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e verifique o nível do óleo
através da janela de verificação situa-
da no lado inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado. Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
U1DAP0P0.book Page 13 Friday, January 15, 2010 4:10 PM
