FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
mínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF”.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10691
BLOQUEIO (LOCK)

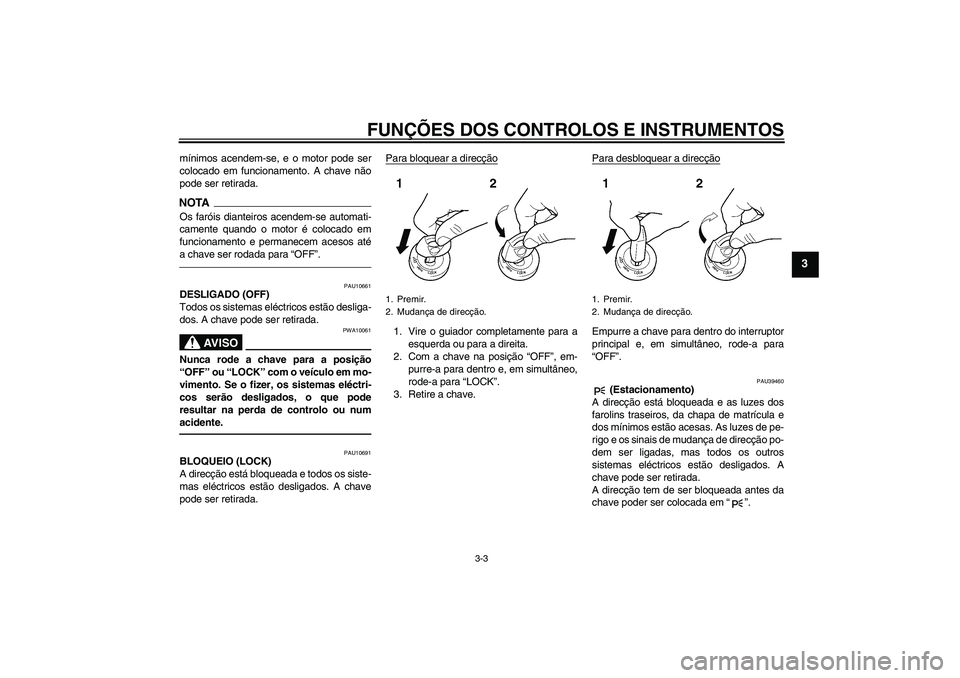

A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.Para desbloquear a direcção
Empurre a chave para dentro do interruptor
principal e, em simultâneo, rode-a para
“OFF”.
PAU39460
(Estacionamento)
A direcção está bloqueada e as luzes dos
farolins traseiros, da chapa de matrícula e
dos mínimos estão acesas. As luzes de pe-
rigo e os sinais de mudança de direcção po-
dem ser ligadas, mas todos os outros
sistemas eléctricos estão desligados. A
chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em“”.
1. Premir.
2. Mudança de direcção.
1. Premir.
2. Mudança de direcção.
U1DAP0P0.book Page 3 Friday, January 15, 2010 4:10 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU11004
Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção“” e“”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11060
Indicador luminoso de ponto
morto“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos“”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11123
Luz de advertência do nível de
óleo“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
1. Indicador luminoso de mudança de direcção
esquerda“”
2. Indicador luminoso de mudança de direcção
direita“”
3. Indicadores de problema no
motor“”/YCC-S “SHIFT” e luz de adver-
tência
4. Luz de advertência do sistema de travão an-
tibloqueio (ABS)“”
5. Indicador luminoso de ponto morto“”
6. Indicador luminoso de máximos“”
7. Luz de advertência do nível de óleo“”
8. Indicador luminoso do sistema imobilizador
ABS
U1DAP0P0.book Page 4 Friday, January 15, 2010 4:10 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.NOTA
Mesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.

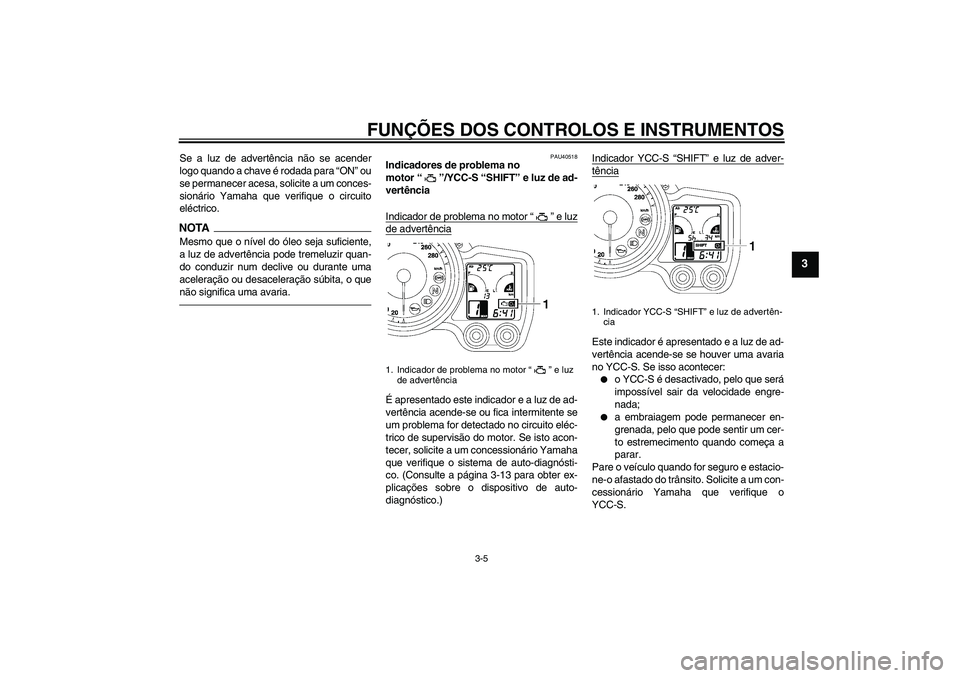

PAU40518
Indicadores de problema no
motor“”/YCC-S “SHIFT” e luz de ad-
vertência
Indicador de problema no motor“” e luzde advertênciaÉ apresentado este indicador e a luz de ad-
vertência acende-se ou fica intermitente se
um problema for detectado no circuito eléc-
trico de supervisão do motor. Se isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o sistema de auto-diagnósti-
co. (Consulte a página 3-13 para obter ex-
plicações sobre o dispositivo de auto-
diagnóstico.)Indicador YCC-S “SHIFT” e luz de adver-
tênciaEste indicador é apresentado e a luz de ad-
vertência acende-se se houver uma avaria
no YCC-S. Se isso acontecer:

o YCC-S é desactivado, pelo que será
impossível sair da velocidade engre-
nada;


a embraiagem pode permanecer en-
grenada, pelo que pode sentir um cer-
to estremecimento quando começa a
parar.
Pare o veículo quando for seguro e estacio-
ne-o afastado do trânsito. Solicite a um con-
cessionário Yamaha que verifique o
YCC-S.
1. Indicador de problema no motor“” e luz
de advertência
1. Indicador YCC-S “SHIFT” e luz de advertên-
cia
U1DAP0P0.book Page 5 Friday, January 15, 2010 4:10 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3

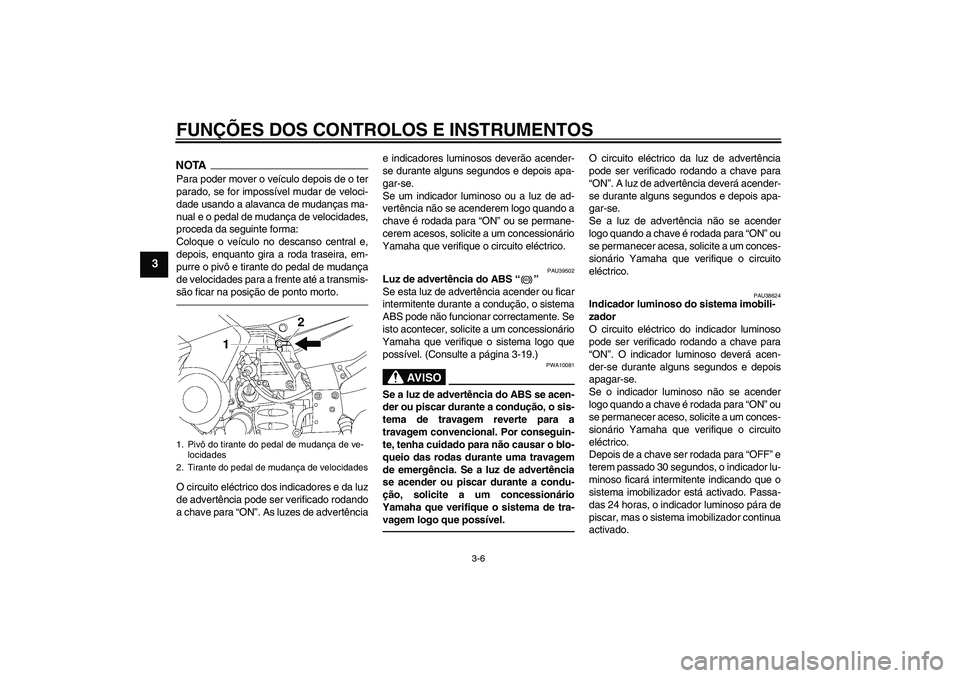

NOTAPara poder mover o veículo depois de o ter
parado, se for impossível mudar de veloci-
dade usando a alavanca de mudanças ma-
nual e o pedal de mudança de velocidades,
proceda da seguinte forma:
Coloque o veículo no descanso central e,
depois, enquanto gira a roda traseira, em-
purre o pivô e tirante do pedal de mudança
de velocidades para a frente até a transmis-
são ficar na posição de ponto morto.O circuito eléctrico dos indicadores e da luz
de advertência pode ser verificado rodando
a chave para “ON”. As luzes de advertênciae indicadores luminosos deverão acender-
se durante alguns segundos e depois apa-
gar-se.
Se um indicador luminoso ou a luz de ad-
vertência não se acenderem logo quando a
chave é rodada para “ON” ou se permane-
cerem acesos, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU39502
Luz de advertência do ABS“”
Se esta luz de advertência acender ou ficar
intermitente durante a condução, o sistema
ABS pode não funcionar correctamente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-19.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-
vagem logo que possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38624
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
1. Pivô do tirante do pedal de mudança de ve-
locidades
2. Tirante do pedal de mudança de velocidades
ABS
U1DAP0P0.book Page 6 Friday, January 15, 2010 4:10 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-13 para
obter explicações sobre o dispositivo de
auto-diagnóstico.)
PAU11601

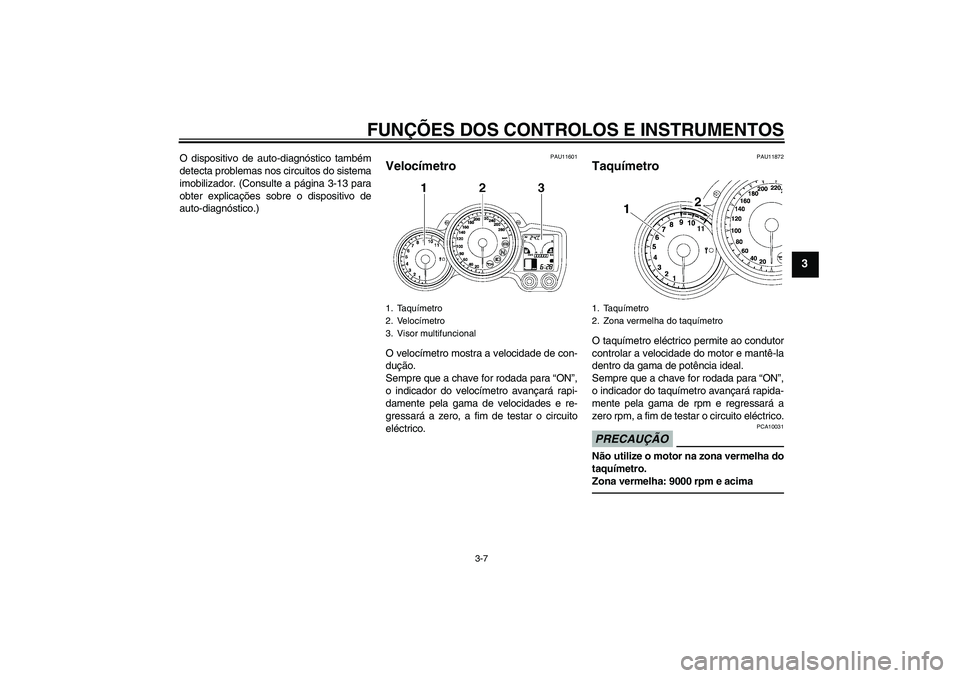

Velocímetro O velocímetro mostra a velocidade de con-
dução.
Sempre que a chave for rodada para “ON”,
o indicador do velocímetro avançará rapi-
damente pela gama de velocidades e re-
gressará a zero, a fim de testar o circuito
eléctrico.
PAU11872
Taquímetro O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 9000 rpm e acima
1. Taquímetro
2. Velocímetro
3. Visor multifuncional
1. Taquímetro
2. Zona vermelha do taquímetro
U1DAP0P0.book Page 7 Friday, January 15, 2010 4:10 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU40538

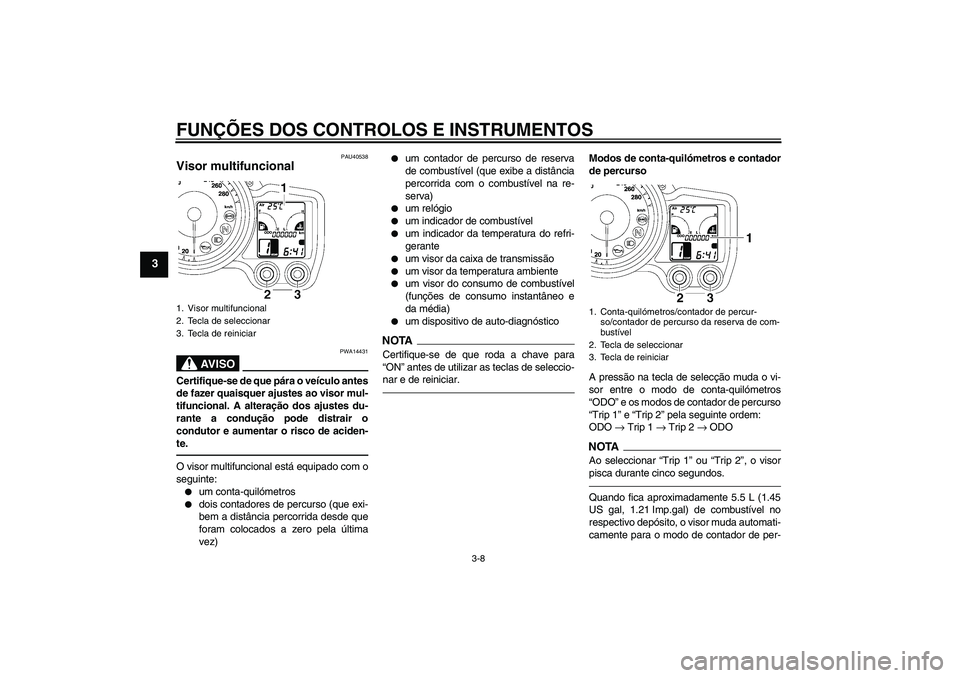

Visor multifuncional
AV I S O
PWA14431
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.O visor multifuncional está equipado com o
seguinte:

um conta-quilómetros


dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)


um contador de percurso de reserva
de combustível (que exibe a distância
percorrida com o combustível na re-
serva)


um relógio


um indicador de combustível


um indicador da temperatura do refri-
gerante


um visor da caixa de transmissão


um visor da temperatura ambiente


um visor do consumo de combustível
(funções de consumo instantâneo e
da média)


um dispositivo de auto-diagnóstico
NOTA
Certifique-se de que roda a chave para
“ON” antes de utilizar as teclas de seleccio-
nar e de reiniciar.
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla de selecção muda o vi-
sor entre o modo de conta-quilómetros
“ODO” e os modos de contador de percurso
“Trip 1” e “Trip 2” pela seguinte ordem:
ODO → Trip 1 → Trip 2 → ODONOTAAo seleccionar “Trip 1” ou “Trip 2”, o visor
pisca durante cinco segundos.Quando fica aproximadamente 5.5 L (1.45
US gal, 1.21 Imp.gal) de combustível no
respectivo depósito, o visor muda automati-
camente para o modo de contador de per-
1. Visor multifuncional
2. Tecla de seleccionar
3. Tecla de reiniciar
1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível
2. Tecla de seleccionar
3. Tecla de reiniciar
U1DAP0P0.book Page 8 Friday, January 15, 2010 4:10 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
curso de reserva de combustível “Trip F” e
começa a contar a distância percorrida a
partir desse ponto. Nesse caso, a pressão
da tecla de seleccionar muda o visor entre
os diversos modos de contador de percurso
e conta-quilómetros pela ordem seguinte:

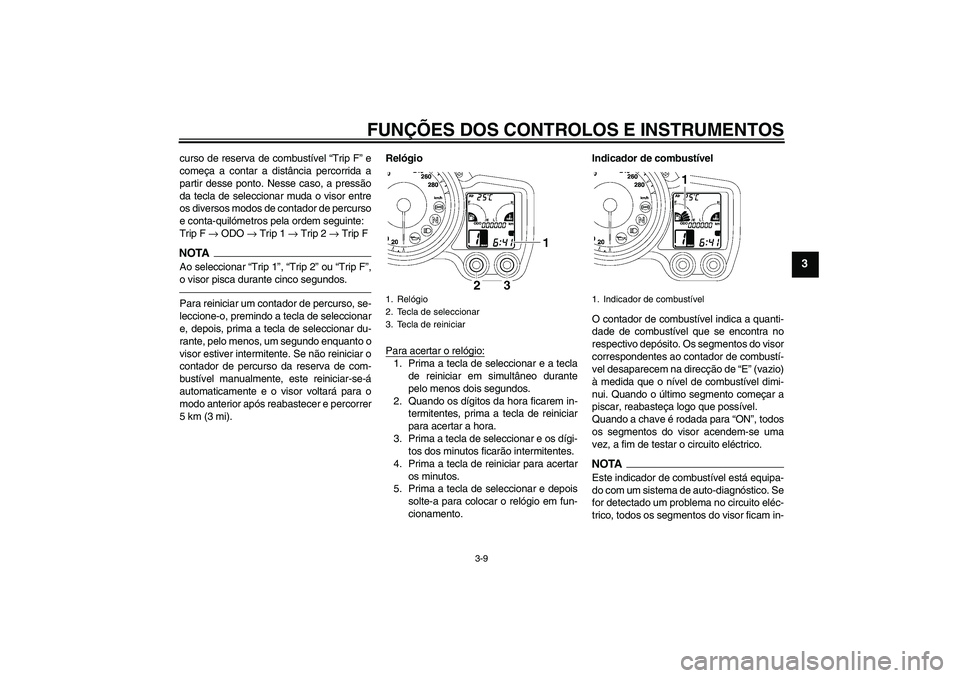

Trip F → ODO → Trip 1 → Trip 2 → Trip FNOTAAo seleccionar “Trip 1”, “Trip 2” ou “Trip F”,
o visor pisca durante cinco segundos.Para reiniciar um contador de percurso, se-
leccione-o, premindo a tecla de seleccionar
e, depois, prima a tecla de seleccionar du-
rante, pelo menos, um segundo enquanto o
visor estiver intermitente. Se não reiniciar o
contador de percurso da reserva de com-
bustível manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).Relógio
Para acertar o relógio:
1. Prima a tecla de seleccionar e a tecla
de reiniciar em simultâneo durante
pelo menos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla de reiniciar
para acertar a hora.
3. Prima a tecla de seleccionar e os dígi-
tos dos minutos ficarão intermitentes.
4. Prima a tecla de reiniciar para acertar
os minutos.
5. Prima a tecla de seleccionar e depois
solte-a para colocar o relógio em fun-
cionamento.Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando o último segmento começar a
piscar, reabasteça logo que possível.
Quando a chave é rodada para “ON”, todos
os segmentos do visor acendem-se uma
vez, a fim de testar o circuito eléctrico.
NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
for detectado um problema no circuito eléc-
trico, todos os segmentos do visor ficam in-
1. Relógio
2. Tecla de seleccionar
3. Tecla de reiniciar
1. Indicador de combustível
U1DAP0P0.book Page 9 Friday, January 15, 2010 4:10 PM

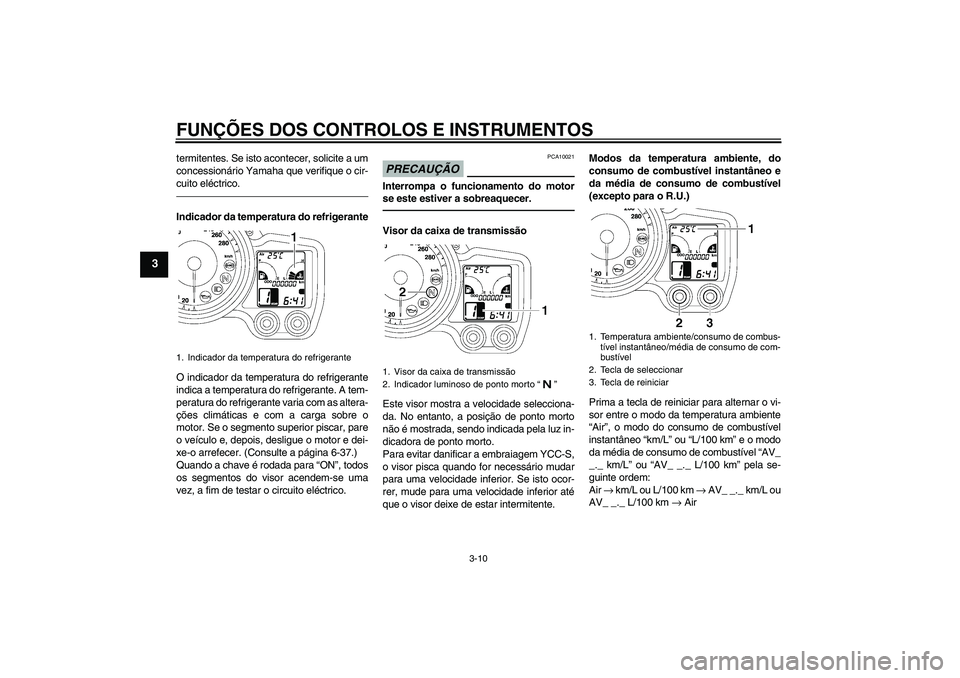

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
termitentes. Se isto acontecer, solicite a um
concessionário Yamaha que verifique o cir-
cuito eléctrico.Indicador da temperatura do refrigerante
O indicador da temperatura do refrigerante
indica a temperatura do refrigerante. A tem-
peratura do refrigerante varia com as altera-
ções climáticas e com a carga sobre o
motor. Se o segmento superior piscar, pare
o veículo e, depois, desligue o motor e dei-
xe-o arrefecer. (Consulte a página 6-37.)
Quando a chave é rodada para “ON”, todos
os segmentos do visor acendem-se uma
vez, a fim de testar o circuito eléctrico.
PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.Visor da caixa de transmissão
Este visor mostra a velocidade selecciona-
da. No entanto, a posição de ponto morto
não é mostrada, sendo indicada pela luz in-
dicadora de ponto morto.
Para evitar danificar a embraiagem YCC-S,
o visor pisca quando for necessário mudar
para uma velocidade inferior. Se isto ocor-
rer, mude para uma velocidade inferior até
que o visor deixe de estar intermitente.Modos da temperatura ambiente, do
consumo de combustível instantâneo e
da média de consumo de combustível
(excepto para o R.U.)
Prima a tecla de reiniciar para alternar o vi-
sor entre o modo da temperatura ambiente
“Air”, o modo do consumo de combustível
instantâneo “km/L” ou “L/100 km” e o modo
da média de consumo de combustível “AV_
_._ km/L” ou “AV_ _._ L/100 km” pela se-
guinte ordem:
Air → km/L ou L/100 km → AV_ _._ km/L ou
AV_ _._ L/100 km → Air
1. Indicador da temperatura do refrigerante
1. Visor da caixa de transmissão
2. Indicador luminoso de ponto morto“”
1. Temperatura ambiente/consumo de combus-
tível instantâneo/média de consumo de com-
bustível
2. Tecla de seleccionar
3. Tecla de reiniciar
U1DAP0P0.book Page 10 Friday, January 15, 2010 4:10 PM
