2010 Seat Altea Betriebsanleitung (in German)

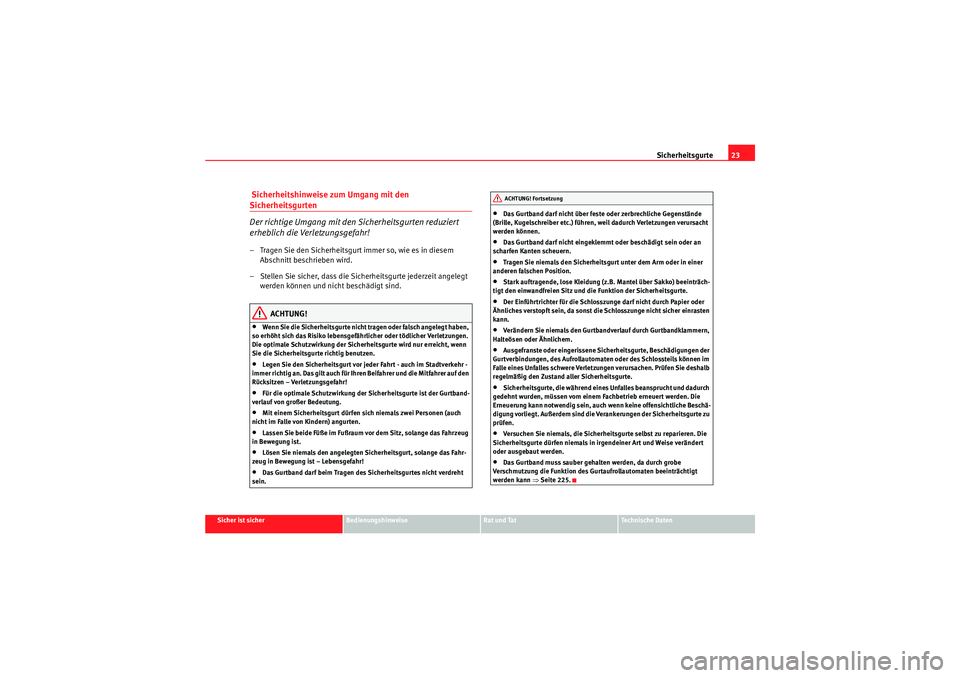

Sicherheitsgurte23
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sicherheitshinweise zum Umgang mit den Sicherheitsgurten
Der richtige Umgang mit den Sicherheitsgurten reduziert
erheblich die Verletzungsgefahr!– Tragen Sie den Sicherheitsgurt immer so, wie es in diesem
Abschnitt beschrieben wird.
– Stellen Sie sicher, dass die Sicherheitsgurte jederzeit angelegt werden können und nicht beschädigt sind.
ACHTUNG!
•Wenn Sie die Sicherheitsgurte nicht tragen oder falsch angelegt haben,
so erhöht sich das Risiko lebensgefährlicher oder tödlicher Verletzungen.
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht, wenn
Sie die Sicherheitsgurte richtig benutzen.•Legen Sie den Sicherheitsgurt vor jeder Fahrt - auch im Stadtverkehr -
immer richtig an. Das gilt auch für Ihren Beifahrer und die Mitfahrer auf den
Rücksitzen – Verletzungsgefahr!•Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung.•Mit einem Sicherheitsgurt dürfen sich niemals zwei Personen (auch
nicht im Falle von Kindern) angurten.•Lassen Sie beide Füße im Fußraum vor dem Sitz, solange das Fahrzeug
in Bewegung ist.•Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahr-
zeug in Bewegung ist – Lebensgefahr!•Das Gurtband darf beim Tragen des Sicherheitsgurtes nicht verdreht
sein.
•Das Gurtband darf nicht über feste oder zerbrechliche Gegenstände
(Brille, Kugelschreiber etc.) führen, weil dadurch Verletzungen verursacht
werden können.•Das Gurtband darf nicht eingeklemmt oder beschädigt sein oder an
scharfen Kanten scheuern.•Tragen Sie niemals den Sicherheitsgurt unter dem Arm oder in einer
anderen falschen Position.•Stark auftragende, lose Kleidung (z.B. Mantel über Sakko) beeinträch-
tigt den einwandfreien Sitz und die Funktion der Sicherheitsgurte.•Der Einführtrichter für die Schlosszunge darf nicht durch Papier oder
Ähnliches verstopft sein, da sonst die Schlosszunge nicht sicher einrasten
kann.•Verändern Sie niemals den Gurtbandverlauf durch Gurtbandklammern,
Halteösen oder Ähnlichem.•Ausgefranste oder eingerissene Sicherheitsgurte, Beschädigungen der
Gurtverbindungen, des Aufrollautomaten oder des Schlossteils können im
Falle eines Unfalles schwere Verletzungen verursachen. Prüfen Sie deshalb
regelmäßig den Zustand aller Sicherheitsgurte.•Sicherheitsgurte, die während eines Unfalles beansprucht und dadurch
gedehnt wurden, müssen vom einem Fachbetrieb erneuert werden. Die
Erneuerung kann notwendig sein, auch wenn keine offensichtliche Beschä-
digung vorliegt. Außerdem sind die Verankerungen der Sicherheitsgurte zu
prüfen.•Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
oder ausgebaut werden.•Das Gurtband muss sauber gehalten werden, da durch grobe
Verschmutzung die Funktion des Gurtaufrollautomaten beeinträchtigt
werden kann ⇒ Seite 225.ACHTUNG! Fortsetzung
altea_DE Seite 23 Mittwoch, 26. August 2009 12:47 12

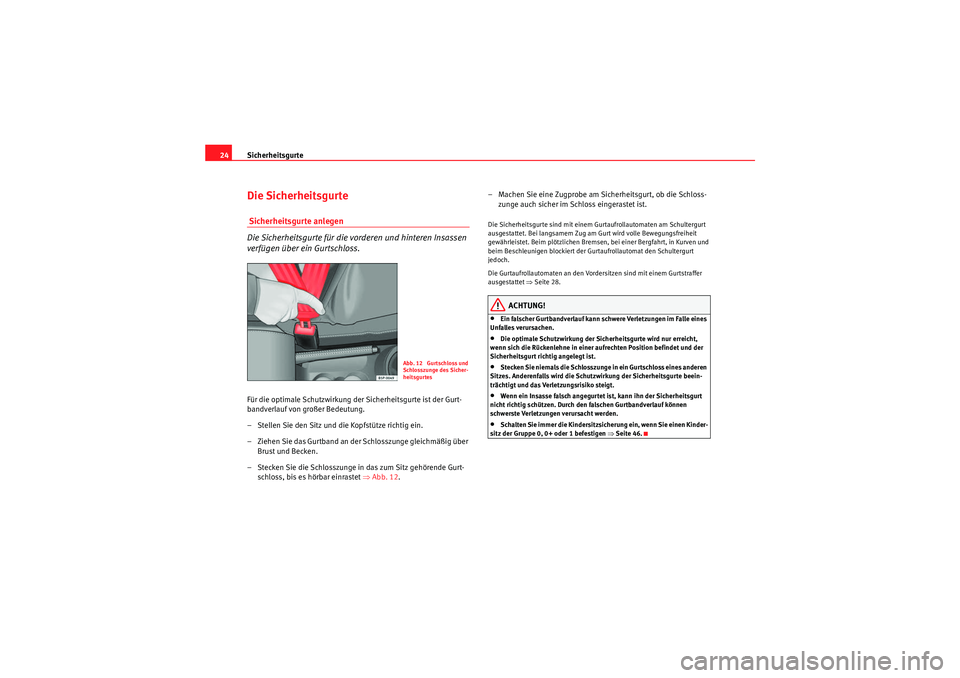

Sicherheitsgurte
24Die Sicherheitsgurte Sicherheitsgurte anlegen
Die Sicherheitsgurte für die vorderen und hinteren Insassen
verfügen über ein Gurtschloss.Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über
Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒Abb. 12. – Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
Die Sicherheitsgurte sind mit einem Gurtaufrollautomaten am Schultergurt
ausgestattet. Bei langsamem Zug am Gurt wird volle Bewegungsfreiheit
gewährleistet. Beim plötzlichen Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufrollautomat den Schultergurt
jedoch.
Die Gurtaufrollautomaten an den Vordersitzen sind mit einem Gurtstraffer
ausgestattet ⇒Seite 28.
ACHTUNG!
•Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.•Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.•Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines anderen
Sitzes. Anderenfalls wird die Schutzwirkung der Sicherheitsgurte beein-
trächtigt und das Verletzungsrisiko steigt.•Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.•Schalten Sie immer die Kindersitzsicherung ein, wenn Sie einen Kinder-
sitz der Gruppe 0, 0+ oder 1 befestigen ⇒Seite 46.
Abb. 12 Gurtschloss und
Schlosszunge des Sicher-
heitsgurtes
altea_DE Seite 24 Mittwoch, 26. August 2009 12:47 12

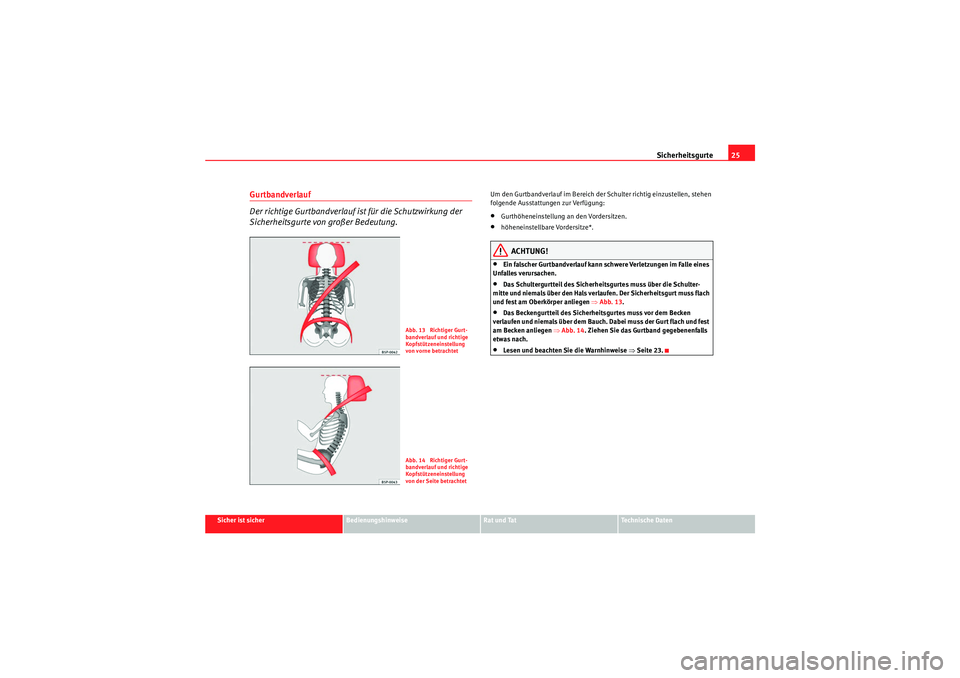

Sicherheitsgurte25
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die Schutzwirkung der
Sicherheitsgurte von großer Bedeutung.
Um den Gurtbandverlauf im Bereich der Schulter richtig einzustellen, stehen
folgende Ausstattungen zur Verfügung:•Gurthöheneinstellung an den Vordersitzen.•höheneinstellbare Vordersitze*.ACHTUNG!
•Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.•Das Schultergurtteil des Sicherheitsgurtes muss über die Schulter-
mitte und niemals über den Hals verlaufen. Der Sicherheitsgurt muss flach
und fest am Oberkörper anliegen ⇒Abb. 13 .•Das Beckengurtteil des Sicherheitsgurtes muss vor dem Becken
verlaufen und niemals über dem Bauch. Dabei muss der Gurt flach und fest
am Becken anliegen ⇒Abb. 14 . Ziehen Sie das Gurtband gegebenenfalls
etwas nach.•Lesen und beachten Sie die Warnhinweise ⇒Seite 23.
Abb. 13 Richtiger Gurt-
bandverlauf und richtige
Ko pfstützeneinste ll ung
von vorne betrachtetAbb. 14 Richtiger Gurt-
bandverlauf und richtige
Ko pfstützeneinste ll ung
von der Seite betrachtet
altea_DE Seite 25 Mittwoch, 26. August 2009 12:47 12

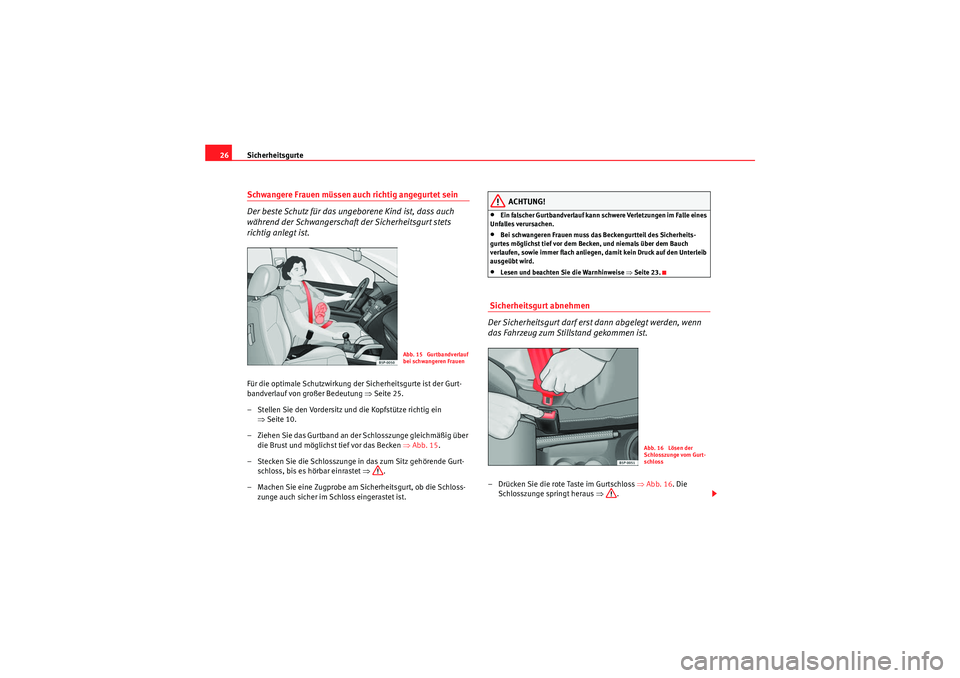

Sicherheitsgurte
26Schwangere Frauen müssen auch richtig angegurtet sein
Der beste Schutz für das ungeborene Kind ist, dass auch
während der Schwangerschaft der Sicherheitsgurt stets
richtig anlegt ist.Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung ⇒Seite 25.
– Stellen Sie den Vordersitz und die Kopfstütze richtig ein ⇒Seite 10.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über die Brust und möglichst tief vor das Becken ⇒Abb. 15 .
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒.
– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss- zunge auch sicher im Schloss eingerastet ist.
ACHTUNG!
•Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.•Bei schwangeren Frauen muss das Beckengurtteil des Sicherheits-
gurtes möglichst tief vor dem Becken, und niemals über dem Bauch
verlaufen, sowie immer flach anliegen, damit kein Druck auf den Unterleib
ausgeübt wird.•Lesen und beachten Sie die Warnhinweise ⇒Seite 23.
Sicherheitsgurt abnehmen
Der Sicherheitsgurt darf erst dann abgelegt werden, wenn
das Fahrzeug zum Stillstand gekommen ist.– Drücken Sie die rote Taste im Gurtschloss ⇒ Abb. 16. Die
Schlosszunge springt heraus ⇒.
Abb. 15 Gurtbandverlauf
bei schwangeren Frauen
Abb. 16 Lösen der
Schlosszunge vom Gurt-
schloss
altea_DE Seite 26 Mittwoch, 26. August 2009 12:47 12

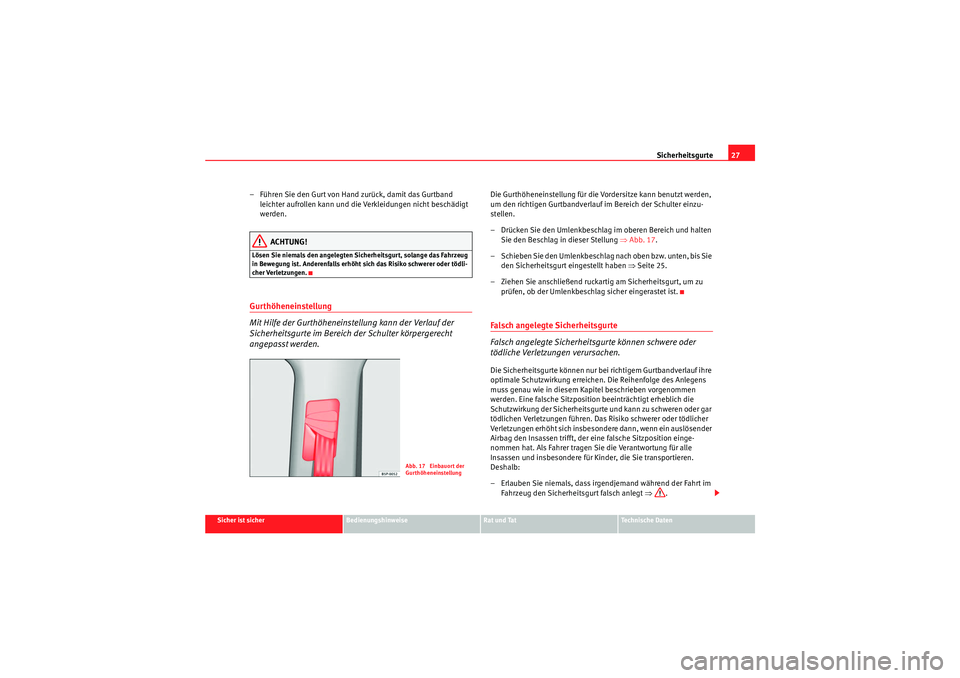

Sicherheitsgurte27
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Führen Sie den Gurt von Hand zurück, damit das Gurtband
leichter aufrollen kann und die Verkleidungen nicht beschädigt
werden.
ACHTUNG!
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahrzeug
in Bewegung ist. Anderenfalls erhöht sich das Risiko schwerer oder tödli-
cher Verletzungen.Gurthöheneinstellung
Mit Hilfe der Gurthöheneinstellung kann der Verlauf der
Sicherheitsgurte im Bereich der Schulter körpergerecht
angepasst werden.
Die Gurthöheneinstellung für die Vordersitze kann benutzt werden,
um den richtigen Gurtbandverlauf im Bereich der Schulter einzu-
stellen.
– Drücken Sie den Umlenkbeschlag im oberen Bereich und halten Sie den Beschlag in dieser Stellung ⇒Abb. 17 .
– Schieben Sie den Umlenkbeschlag nach oben bzw. unten, bis Sie den Sicherheitsgurt eingestellt haben ⇒ Seite 25.
– Ziehen Sie anschließend ruckartig am Sicherheitsgurt, um zu prüfen, ob der Umlenkbeschlag sicher eingerastet ist.Falsch angelegte Sicherheitsgurte
Falsch angelegte Sicherheitsgurte können schwere oder
tödliche Verletzungen verursachen.Die Sicherheitsgurte können nur bei richtigem Gurtbandverlauf ihre
optimale Schutzwirkung erreichen. Die Reihenfolge des Anlegens
muss genau wie in diesem Kapitel beschrieben vorgenommen
werden. Eine falsche Sitzposition beeinträchtigt erheblich die
Schutzwirkung der Sicherheitsgurte und kann zu schweren oder gar
tödlichen Verletzungen führen. Das Risiko schwerer oder tödlicher
Verletzungen erhöht sich insbesondere dann, wenn ein auslösender
Airbag den Insassen trifft, der eine falsche Sitzposition einge-
nommen hat. Als Fahrer tragen Sie die Verantwortung für alle
Insassen und insbesondere für Kinder, die Sie transportieren.
Deshalb:
– Erlauben Sie niemals, dass irgendjemand während der Fahrt im Fahrzeug den Sicherheitsgurt falsch anlegt ⇒ .
Abb. 17 Einbauort der
Gurthöheneinstellung
altea_DE Seite 27 Mittwoch, 26. August 2009 12:47 12

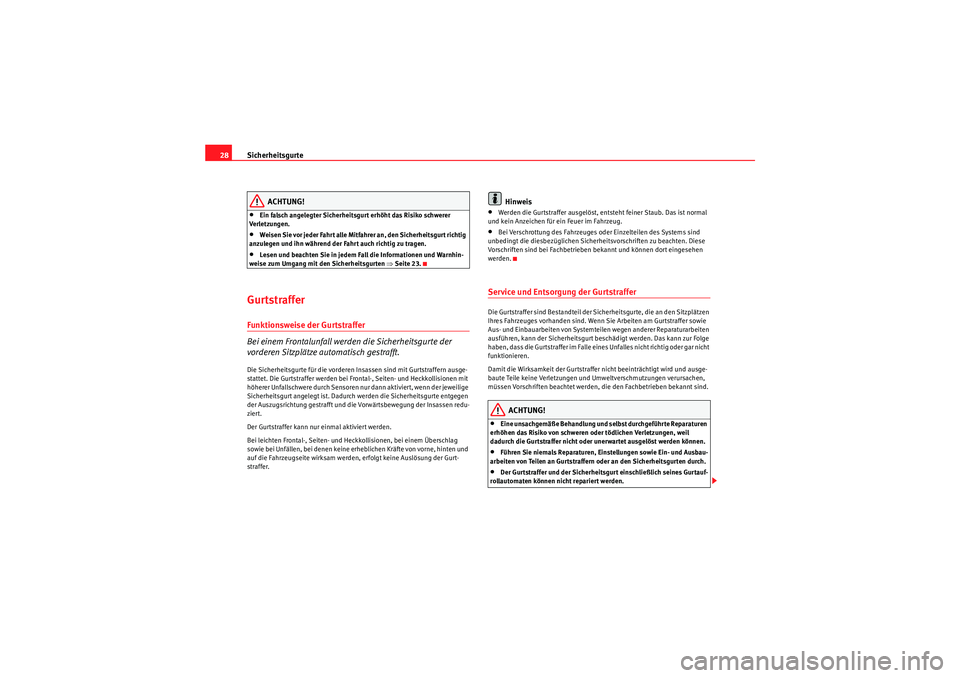

Sicherheitsgurte
28
ACHTUNG!
•Ein falsch angelegter Sicherheitsgurt erhöht das Risiko schwerer
Verletzungen.•Weisen Sie vor jeder Fahrt alle Mitfahrer an, den Sicherheitsgurt richtig
anzulegen und ihn während der Fahrt auch richtig zu tragen.•Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Sicherheitsgurten ⇒Seite 23.
GurtstrafferFunktionsweise der Gurtstraffer
Bei einem Frontalunfall werden die Sicherheitsgurte der
vorderen Sitzplätze automatisch gestrafft.Die Sicherheitsgurte für die vorderen Insassen sind mit Gurtstraffern ausge-
stattet. Die Gurtstraffer werden bei Frontal-, Seiten- und Heckkollisionen mit
höherer Unfallschwere durch Sensoren nur dann aktiviert, wenn der jeweilige
Sicherheitsgurt angelegt ist. Dadurch werden die Sicherheitsgurte entgegen
der Auszugsrichtung gestrafft und die Vorwärtsbewegung der Insassen redu-
ziert.
Der Gurtstraffer kann nur einmal aktiviert werden.
Bei leichten Frontal-, Seiten- und Heckkollisionen, bei einem Überschlag
sowie bei Unfällen, bei denen keine erheblichen Kräfte von vorne, hinten und
auf die Fahrzeugseite wirksam werden, erfolgt keine Auslösung der Gurt-
straffer.
Hinweis
•Werden die Gurtstraffer ausgelöst, entsteht feiner Staub. Das ist normal
und kein Anzeichen für ein Feuer im Fahrzeug.•Bei Verschrottung des Fahrzeuges oder Einzelteilen des Systems sind
unbedingt die diesbezüglichen Sicherheitsvorschriften zu beachten. Diese
Vorschriften sind bei Fachbetrieben bekannt und können dort eingesehen
werden.Service und Entsorgung der GurtstrafferDie Gurtstraffer sind Bestandteil der Sicherheitsgurte, die an den Sitzplätzen
Ihres Fahrzeuges vorhanden sind. Wenn Sie Arbeiten am Gurtstraffer sowie
Aus- und Einbauarbeiten von Systemteilen wegen anderer Reparaturarbeiten
ausführen, kann der Sicherheitsgurt beschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines Unfalles nicht richtig oder gar nicht
funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht beeinträchtigt wird und ausge-
baute Teile keine Verletzungen und Umweltverschmutzungen verursachen,
müssen Vorschriften beachtet werden, die den Fachbetrieben bekannt sind.
ACHTUNG!
•Eine unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Gurtstraffer nicht oder unerwartet ausgelöst werden können.•Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau-
arbeiten von Teilen an Gurtstraffern oder an den Sicherheitsgurten durch.•Der Gurtstraffer und der Sicherheitsgurt einschließlich seines Gurtauf-
rollautomaten können nicht repariert werden.
altea_DE Seite 28 Mittwoch, 26. August 2009 12:47 12

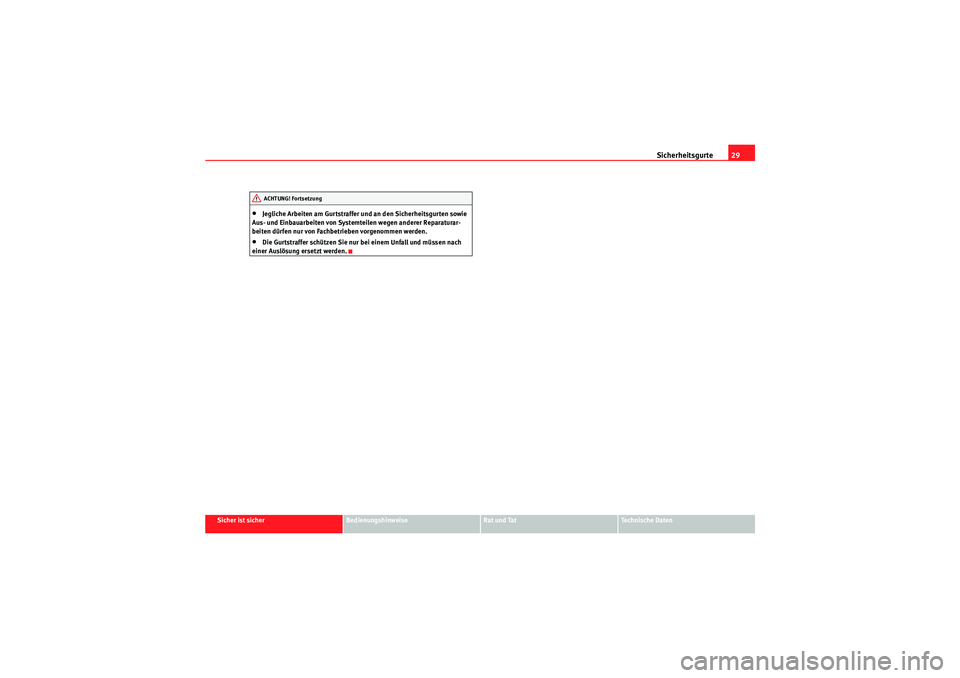

Sicherheitsgurte29
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•Jegliche Arbeiten am Gurtstraffer und an den Sicherheitsgurten sowie
Aus- und Einbauarbeiten von Systemteilen wegen anderer Reparaturar-
beiten dürfen nur von Fachbetrieben vorgenommen werden.•Die Gurtstraffer schützen Sie nur bei einem Unfall und müssen nach
einer Auslösung ersetzt werden.ACHTUNG! Fortsetzung
altea_DE Seite 29 Mittwoch, 26. August 2009 12:47 12

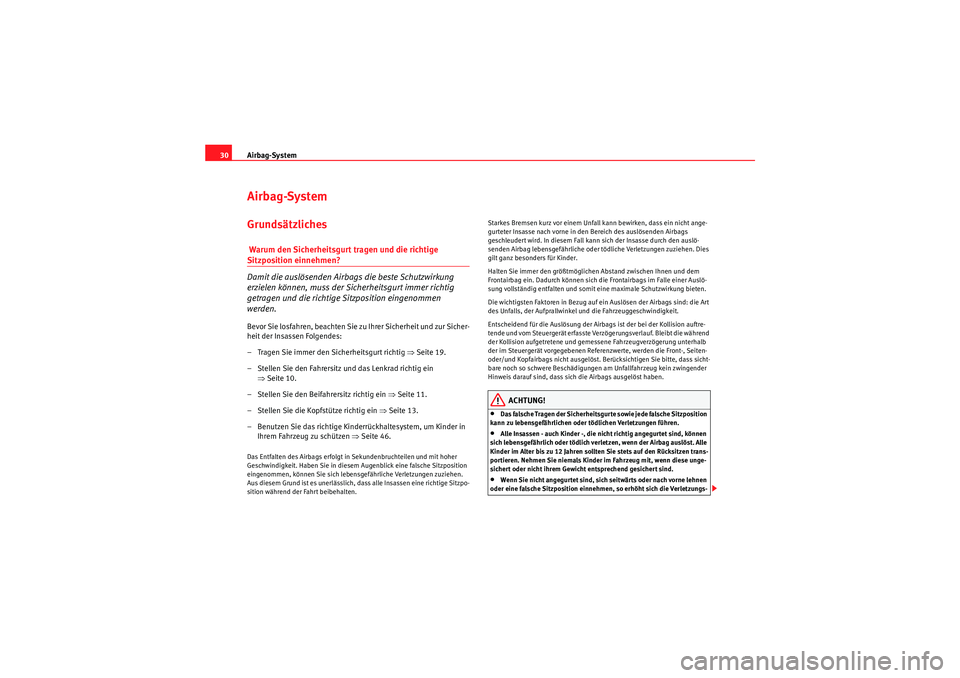

Airbag-System
30Airbag-SystemGrundsätzliches Warum den Sicherheitsgurt tragen und die richtige Sitzposition einnehmen?
Damit die auslösenden Airbags die beste Schutzwirkung
erzielen können, muss der Sicherheitsgurt immer richtig
getragen und die richtige Sitzposition eingenommen
werden.Bevor Sie losfahren, beachten Sie zu Ihrer Sicherheit und zur Sicher-
heit der Insassen Folgendes:
– Tragen Sie immer den Sicherheitsgurt richtig ⇒Seite 19.
– Stellen Sie den Fahrersitz und das Lenkrad richtig ein ⇒Seite 10.
– Stellen Sie den Beifahrersitz richtig ein ⇒Seite 11.
– Stellen Sie die Kopfstütze richtig ein ⇒Seite 13.
– Benutzen Sie das richtige Kinderrückhaltesystem, um Kinder in Ihrem Fahrzeug zu schützen ⇒Seite 46.Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit. Haben Sie in diesem Augenblick eine falsche Sitzposition
eingenommen, können Sie sich lebensgefährliche Verletzungen zuziehen.
Aus diesem Grund ist es unerlässlich, dass alle Insassen eine richtige Sitzpo-
sition während der Fahrt beibehalten. Starkes Bremsen kurz vor einem Unfall kann bewirken, dass ein nicht ange-
gurteter Insasse nach vorne in den Bereich des auslösenden Airbags
geschleudert wird. In diesem Fall kann sich der Insasse durch den auslö-
senden Airbag lebensgefährliche oder tödliche Verletzungen zuziehen. Dies
gilt ganz besonders für Kinder.
Halten Sie immer den größtmöglichen Abstand zwischen Ihnen und dem
Frontairbag ein. Dadurch können sich die Frontairbags im Falle einer Auslö-
sung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Die wichtigsten Faktoren in Bezug auf ein Auslösen der Airbags sind: die Art
des Unfalls, der Aufprallwinkel und die Fahrzeuggeschwindigkeit.
Entscheidend für die Auslösung der Airbags ist der bei der Kollision auftre-
tende und vom Steuergerät erfasste Verzögerungsverlauf. Bleibt die während
der Kollision aufgetretene und gemessene Fahrzeugverzögerung unterhalb
der im Steuergerät vorgegebenen Referenzwerte, werden die Front-, Seiten-
oder/und Kopfairbags nicht ausgelöst. Berücksichtigen Sie bitte, dass sicht-
bare noch so schwere Beschädigungen am Unfallfahrzeug kein zwingender
Hinweis darauf sind, dass sich die Airbags ausgelöst haben.
ACHTUNG!
•Das falsche Tragen der Sicherheitsgurte sowie jede falsche Sitzposition
kann zu lebensgefährlichen oder tödlichen Verletzungen führen.•Alle Insassen - auch Kinder -, die nicht richtig angegurtet sind, können
sich lebensgefährlich oder tödlich verletzen, wenn der Airbag auslöst. Alle
Kinder im Alter bis zu 12 Jahren sollten Sie stets auf den Rücksitzen trans-
portieren. Nehmen Sie niemals Kinder im Fahrzeug mit, wenn diese unge-
sichert oder nicht ihrem Gewicht entsprechend gesichert sind.•Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
altea_DE Seite 30 Mittwoch, 26. August 2009 12:47 12
