2010 Seat Altea Betriebsanleitung (in German)

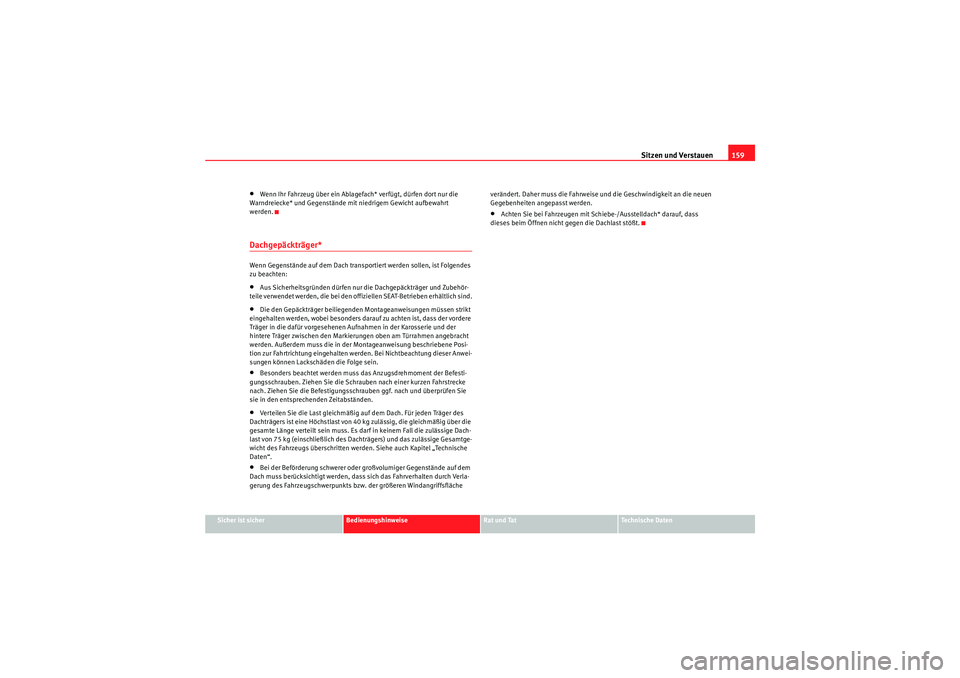

Sitzen und Verstauen159
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•Wenn Ihr Fahrzeug über ein Ablagefach* verfügt, dürfen dort nur die
Warndreiecke* und Gegenstände mit niedrigem Gewicht aufbewahrt
werden.Dachgepäckträger* Wenn Gegenstände auf dem Dach transportiert werden sollen, ist Folgendes
zu beachten:•Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.•Die den Gepäckträger beiliegenden Montageanweisungen müssen strikt
eingehalten werden, wobei besonders darauf zu achten ist, dass der vordere
Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und der
hintere Träger zwischen den Markierungen oben am Türrahmen angebracht
werden. Außerdem muss die in der Montageanweisung beschriebene Posi-
tion zur Fahrtrichtung eingehalten werden. Bei Nichtbeachtung dieser Anwei-
sungen können Lackschäden die Folge sein.•Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Ziehen Sie die Schrauben nach einer kurzen Fahrstrecke
nach. Ziehen Sie die Befestigungsschrauben ggf. nach und überprüfen Sie
sie in den entsprechenden Zeitabständen.•Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch Kapitel „Technische
Daten“.•Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
•Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
altea_DE Seite 159 Mittwoch, 26. August 2009 12:47 12

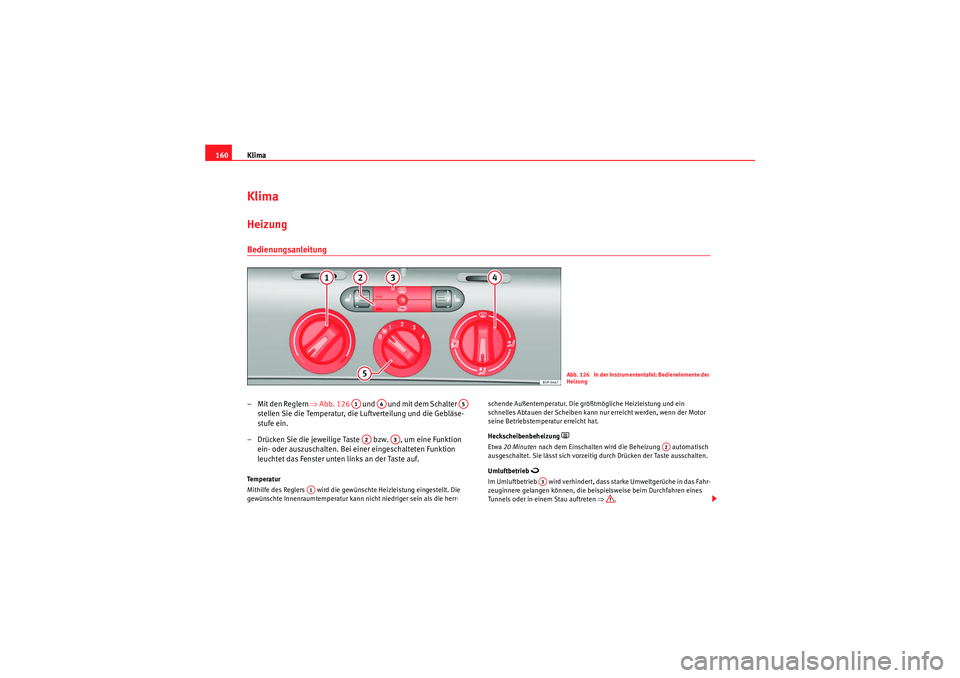

Klima
160KlimaHeizung Bedienungsanleitung– Mit den Reglern ⇒Abb. 126 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste bzw. , um eine Funktion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten links an der Taste auf.Te m p e r a t u r
Mithilfe des Reglers wird die gewünschte Heizleistung eingestellt. Die
gewünschte Innenraumtemperatur kann nicht niedriger sein als die herr- schende Außentemperatur. Die größtmögliche Heizleistung und ein
schnelles Abtauen der Scheiben kann nur erreicht werden, wenn der Motor
seine Betriebstemperatur erreicht hat.
Heckscheibenbeheizung

Etwa
20 Minuten nach dem Einschalten wird die Beheizung automatisch
ausgeschaltet. Sie lässt sich vorzeitig durch Drücken der Taste ausschalten.
Umluftbetrieb

Im Umluftbetrieb wird verhindert, dass starke Umweltgerüche in das Fahr-
zeuginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten ⇒.
Abb. 126 In der Instrumententafel: Bedienelemente der
Heizung
A1
A4
A5
A2
A3
A1
A2
A3
altea_DE Seite 160 Mittwoch, 26. August 2009 12:47 12

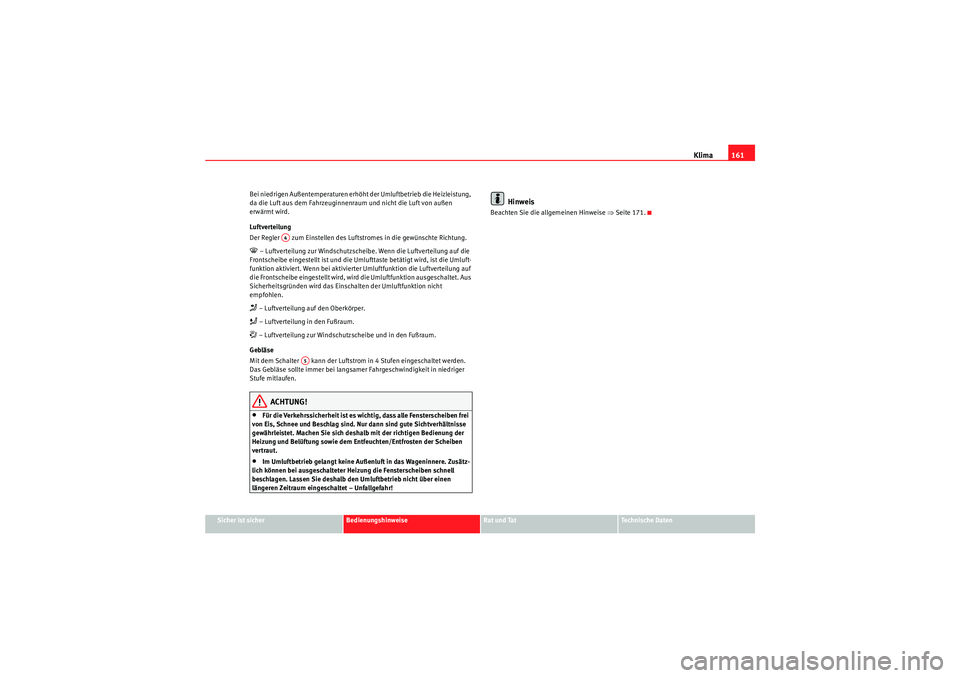

Klima161
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Luftverteilung
Der Regler zum Einstellen des Luftstromes in die gewünschte Richtung.
 – Luftverteilung zur Windschutzscheibe. Wenn die Luftverteilung auf die
Frontscheibe eingestellt ist und die Umlufttaste betätigt wird, ist die Umluft-
funktion aktiviert. Wenn bei aktivierter Umluftfunktion die Luftverteilung auf
die Frontscheibe eingestellt wird, wird die Umluftfunktion ausgeschaltet. Aus
Sicherheitsgründen wird das Einschalten der Umluftfunktion nicht
empfohlen. – Luftverteilung auf den Oberkörper. – Luftverteilung in den Fußraum. – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Gebläse
Mit dem Schalter kann der Luftstrom in 4 Stufen eingeschaltet werden.
Das Gebläse sollte immer bei langsamer Fahrgeschwindigkeit in niedriger
Stufe mitlaufen.
ACHTUNG!
•Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.•Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 171.
A4
A5
altea_DE Seite 161 Mittwoch, 26. August 2009 12:47 12

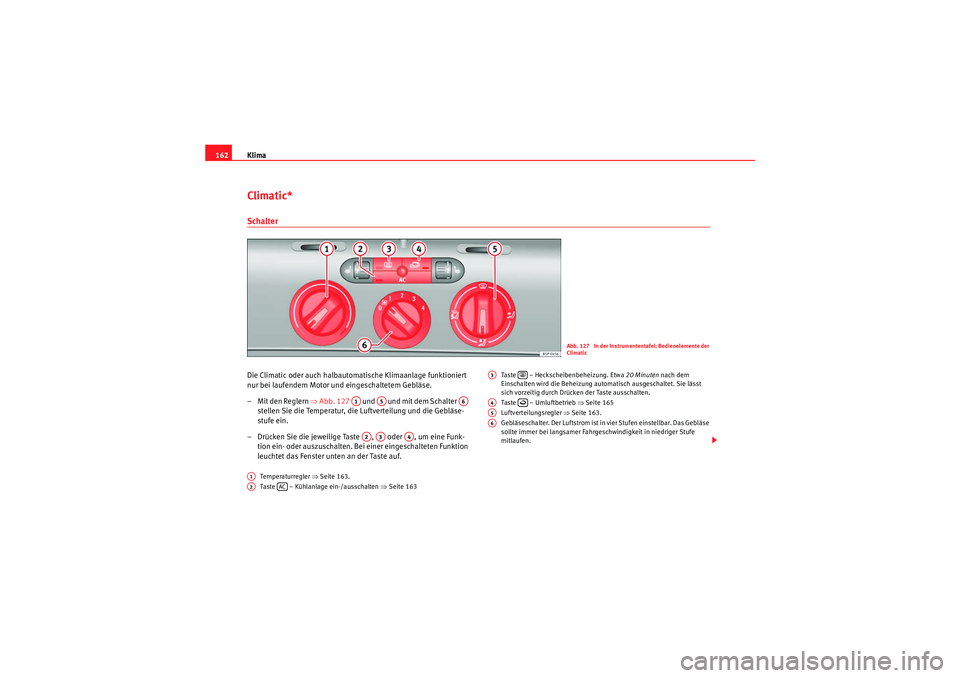

Klima
162Climatic*SchalterDie Climatic oder auch halbautomatische Klimaanlage funktioniert
nur bei laufendem Motor und eingeschaltetem Gebläse.
– Mit den Reglern ⇒Abb. 127 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die jeweilige Taste , oder , um eine Funk- tion ein- oder auszuschalten. Bei einer eingeschalteten Funktion
leuchtet das Fenster unten an der Taste auf.
Temperaturregler ⇒Seite 163.
Taste – Kühlanlage ein-/ausschalten ⇒ Seite 163Taste – Heckscheibenbeheizung. Etwa
20 Minuten nach dem
Einschalten wird die Beheizung automatisch ausgeschaltet. Sie lässt
sich vorzeitig durch Drücken der Taste ausschalten.
Taste – Umluftbetrieb ⇒ Seite 165
Luftverteilungsregler ⇒Seite 163.
Gebläseschalter. Der Luftstrom ist in vier Stufen einstellbar. Das Gebläse
sollte immer bei langsamer Fahrgeschwindigkeit in niedriger Stufe
mitlaufen.
Abb. 127 In der Instrumententafel: Bedienelemente der
Climatic
A1
A5
A6
A2A3
A4
A1A2
AC
A3

A4

A5A6
altea_DE Seite 162 Mittwoch, 26. August 2009 12:47 12

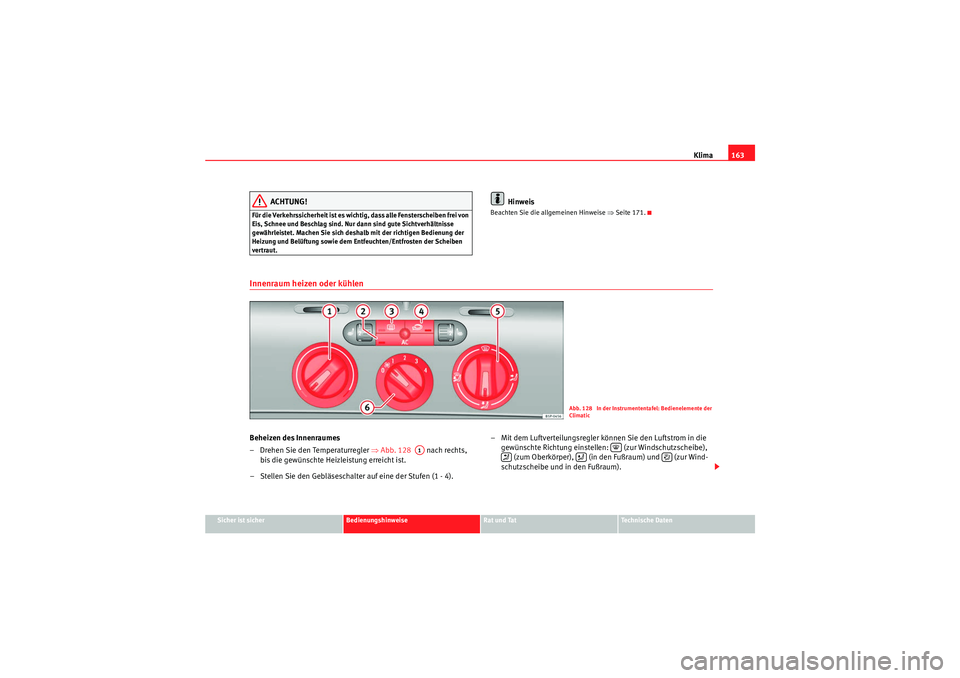

Klima163
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb mit der richtigen Bedienung der
Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der Scheiben
vertraut.
Hinweis
Beachten Sie die allgemeinen Hinweise ⇒ Seite 171.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Drehen Sie den Temperaturregler ⇒Abb. 128 nach rechts,
bis die gewünschte Heizleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4). – Mit dem Luftverteilungsregler können Sie den Luftstrom in die
gewünschte Richtung einstellen: (zur Windschutzscheibe), (zum Oberkörper), (in den Fußraum) und (zur Wind-
schutzscheibe und in den Fußraum).
Abb. 128 In der Instrumententafel: Bedienelemente der
Climatic
A1




altea_DE Seite 163 Mittwoch, 26. August 2009 12:47 12

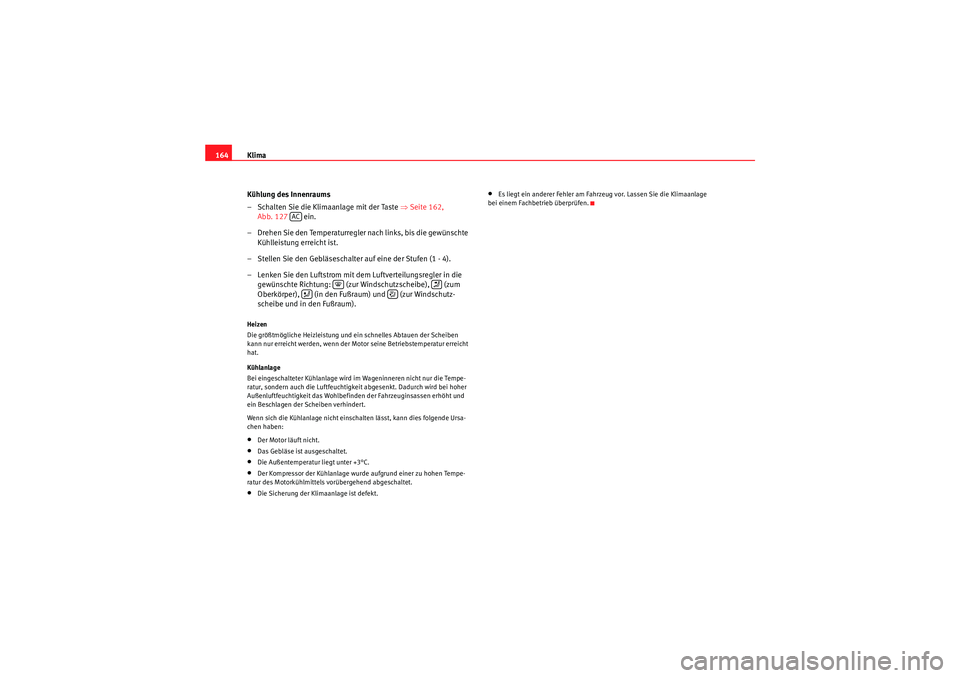

Klima
164
Kühlung des Innenraums
– Schalten Sie die Klimaanlage mit der Taste ⇒Seite 162,
Abb. 127 ein.
– Drehen Sie den Temperaturregler nach links, bis die gewünschte Kühlleistung erreicht ist.
– Stellen Sie den Gebläseschalter auf eine der Stufen (1 - 4).
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Motor seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Wageninneren nicht nur die Tempe-
ratur, sondern auch die Luftfeuchtigkeit abgesenkt. Dadurch wird bei hoher
Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und
ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:•Der Motor läuft nicht.•Das Gebläse ist ausgeschaltet.•Die Außentemperatur liegt unter +3°C.•Der Kompressor der Kühlanlage wurde aufgrund einer zu hohen Tempe-
ratur des Motorkühlmittels vorübergehend abgeschaltet.•Die Sicherung der Klimaanlage ist defekt.
•Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.
AC




altea_DE Seite 164 Mittwoch, 26. August 2009 12:47 12

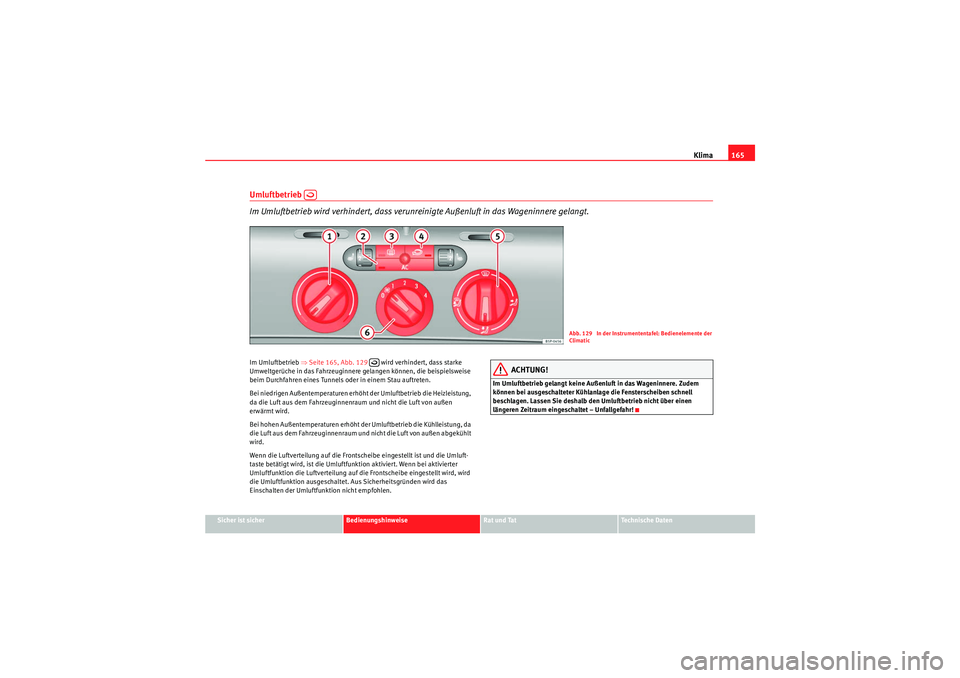

Klima165
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außenluft in das Wageninnere gelangt.Im Umluftbetrieb ⇒Seite 165, Abb. 129 wird verhindert, dass starke
Umweltgerüche in das Fahrzeuginnere gelangen können, die beispielsweise
beim Durchfahren eines Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen erhöht der Umluftbetrieb die Heizleistung,
da die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen
erwärmt wird.
Bei hohen Außentemperaturen erhöht der Umluftbetrieb die Kühlleistung, da
die Luft aus dem Fahrzeuginnenraum und nicht die Luft von außen abgekühlt
wird.
Wenn die Luftverteilung auf die Frontscheibe eingestellt ist und die Umluft-
taste betätigt wird, ist die Umluftfunktion aktiviert. Wenn bei aktivierter
Umluftfunktion die Luftverteilung auf die Frontscheibe eingestellt wird, wird
die Umluftfunktion ausgeschaltet. Aus Sicherheitsgründen wird das
Einschalten der Umluftfunktion nicht empfohlen.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zudem
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!

Abb. 129 In der Instrumententafel: Bedienelemente der
Climatic

altea_DE Seite 165 Mittwoch, 26. August 2009 12:47 12

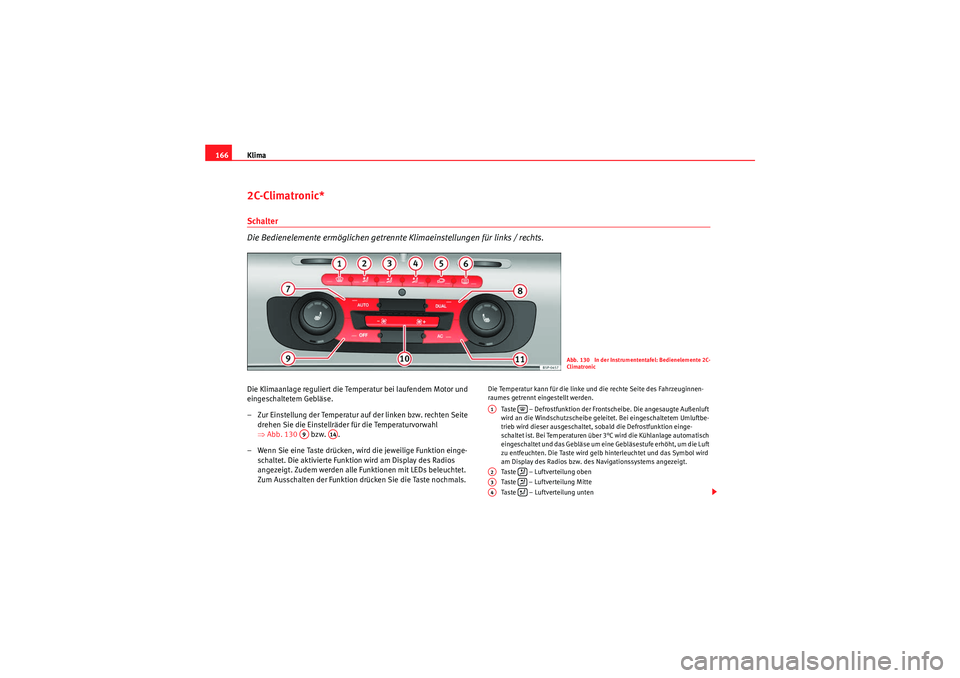

Klima
1662C-Climatronic* Schalter
Die Bedienelemente ermöglichen getrennte Klimaeinstellungen für links / rechts.Die Klimaanlage reguliert die Temperatur bei laufendem Motor und
eingeschaltetem Gebläse.
– Zur Einstellung der Temperatur auf der linken bzw. rechten Seite
drehen Sie die Einstellräder für die Temperaturvorwahl
⇒Abb. 130 bzw. .
– Wenn Sie eine Taste drücken, wird die jeweilige Funktion einge- schaltet. Die aktivierte Funktion wird am Display des Radios
angezeigt. Zudem werden alle Funktionen mit LEDs beleuchtet.
Zum Ausschalten der Funktion drücken Sie die Taste nochmals.
Die Temperatur kann für die linke und die rechte Seite des Fahrzeuginnen-
raumes getrennt eingestellt werden.
Taste – Defrostfunktion der Frontscheibe. Die angesaugte Außenluft
wird an die Windschutzscheibe geleitet. Bei eingeschaltetem Umluftbe-
trieb wird dieser ausgeschaltet, sobald die Defrostfunktion einge-
schaltet ist. Bei Temperaturen über 3°C wird die Kühlanlage automatisch
eingeschaltet und das Gebläse um eine Gebläsestufe erhöht, um die Luft
zu entfeuchten. Die Taste wird gelb hinterleuchtet und das Symbol wird
am Display des Radios bzw. des Navigationssystems angezeigt.
Taste – Luftverteilung oben
Taste – Luftverteilung Mitte
Taste – Luftverteilung unten
Abb. 130 In der Instrumententafel: Bedienelemente 2C-
Climatronic
A9
A14
A1

A2

A3

A4

