2010 Peugeot 207 CC ESP

CONTROL de MARCHA
21

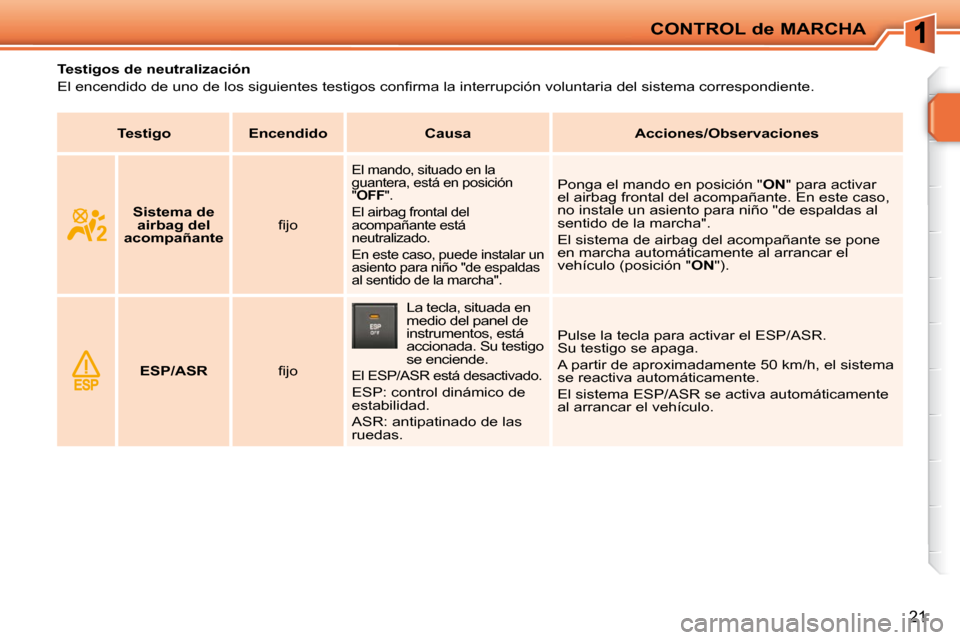

Testigos de neutralización
El encendido de uno de los siguientes testigos confi rma la interrupción voluntaria del sistema correspondiente.

Testigo Encendido Causa Acciones/Observaciones

Sistema de
airbag del
acompañante fi jo
El mando, situado en la
guantera, está en posición
"
OFF ".
El airbag frontal del
acompañante está
neutralizado.
En este caso, puede instalar un
asiento para niño "de espaldas
al sentido de la marcha". Ponga el mando en posición " ON " para activar
el airbag frontal del acompañante. En este caso,
no instale un asiento para niño "de espaldas al
sentido de la marcha".
El sistema de airbag del acompañante se pone
en marcha automáticamente al arrancar el
vehículo (posición " ON ").

ESP/ASR fi jo
La tecla, situada en
medio del panel de
instrumentos, está
accionada. Su testigo
se enciende.
El ESP/ASR está desactivado.
ESP: control dinámico de
estabilidad.
ASR: antipatinado de las
ruedas. Pulse la tecla para activar el ESP/ASR.
Su testigo se apaga.
A partir de aproximadamente 50 km/h, el sistema
se reactiva automáticamente.
El sistema ESP/ASR se activa automáticamente
al arrancar el vehículo.

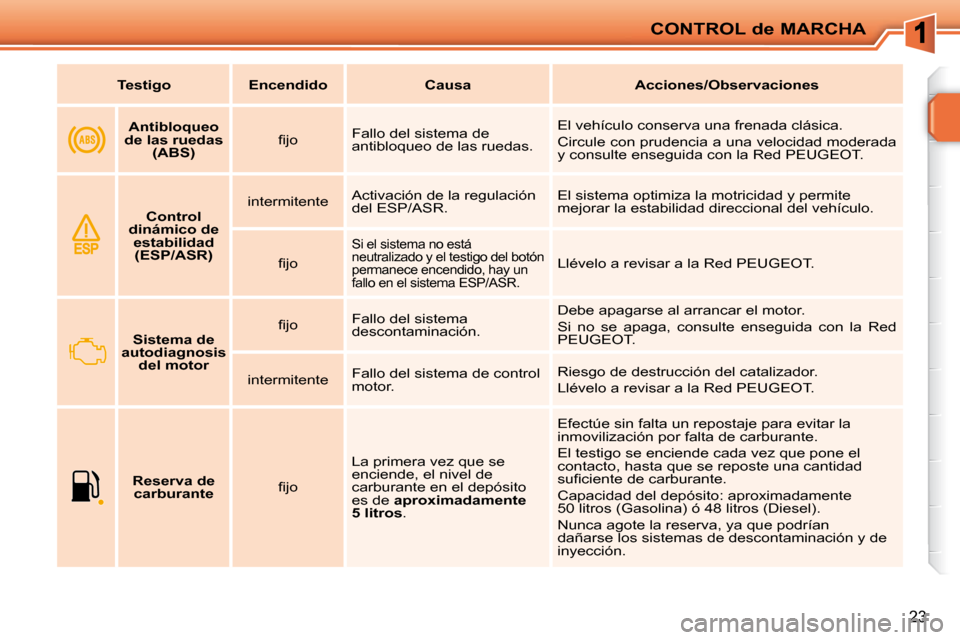

CONTROL de MARCHA
23

Testigo Encendido Causa Acciones/Observaciones

Antibloqueo
de las ruedas (ABS) fi jo
Fallo del sistema de
antibloqueo de las ruedas. El vehículo conserva una frenada clásica.
Circule con prudencia a una velocidad moderada
y consulte enseguida con la Red PEUGEOT.

Control
dinámico de estabilidad (ESP/ASR) intermitente
Activación de la regulación
del ESP/ASR. El sistema optimiza la motricidad y permite
mejorar la estabilidad direccional del vehículo.
fi jo
Si el sistema no está
neutralizado y el testigo del botón
permanece encendido, hay un
fallo en el sistema ESP/ASR.
Llévelo a revisar a la Red PEUGEOT.

Sistema de

autodiagnosis

del motor fi jo
Fallo del sistema
descontaminación. Debe apagarse al arrancar el motor.
Si no se apaga, consulte enseguida con la Red
PEUGEOT.
intermitente Fallo del sistema de control
motor. Riesgo de destrucción del catalizador.
Llévelo a revisar a la Red PEUGEOT.

Reserva de
carburante fi jo La primera vez que se
enciende, el nivel de
carburante en el depósito
es de
aproximadamente
5 litros . Efectúe sin falta un repostaje para evitar la
inmovilización por falta de carburante.
El testigo se enciende cada vez que pone el
contacto, hasta que se reposte una cantidad
sufi ciente de carburante.
Capacidad del depósito: aproximadamente
50 litros (Gasolina) ó 48 litros (Diesel).
Nunca agote la reserva, ya que podrían
dañarse los sistemas de descontaminación y de
inyección.

CONTROL de MARCHA
24

Testigo Encendido Causa Acciones/Observaciones

Temperatura
máxima del líquido de
refrigeración fi jo en rojo
La temperatura del
circuito de refrigeración es
demasiado elevada. Párese imperativamente en las mejores
condiciones de seguridad posibles.
Espere a que el motor se enfríe para completar
el nivel, si es necesario.
Si el problema persiste, consulte la Red
PEUGEOT.

Presión del
aceite motor fi jo Fallo del circuito de
lubricación del motor. Párese imperativamente en las mejores
condiciones de seguridad posibles.
Estacione, corte el contacto y consulte con la
Red PEUGEOT.

Carga batería fi jo Fallo del circuito de carga
de la batería (terminales
sucios o fl ojos, correa del
alternador destensada o
rota...). Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la Red PEUGEOT.

Puerta(s)
abierta(s) fi jo, si la
velocidad es inferior a10 km/h
Una puerta, el maletero
o el capó se ha quedado
abierto(a). Cierre la apertura correspondiente.
fi jo y
acompañado de una señal sonora, si la
velocidad es superior a10 km/h

CONTROL de MARCHA
26
Indicador de mantenimiento
Sistema que informa al conductor de los
kms restantes para la próxima revisión
que debe efectuar, conforme al plan de
mantenimiento del fabricante.
Estos kms se calculan a partir de la úl-
tima puesta a cero del indicador. Está
determinado por dos parámetros:
- El kilometraje recorrido.
- El tiempo transcurrido desde la últi-ma revisión. Kilometraje hasta la próxima
revisión superior a 1 000 km
Al poner el contacto y durante 5 segundos,
la llave que simboliza las operaciones de
mantenimiento se enciende. La línea de
visualización del cuentakilómetros total
le indica el número de kilómetros que le
quedan hasta la próxima revisión.

Ejemplo: Le quedan 4 800 km por reco-
rrer hasta la próxima revisión.
Al poner el contacto y durante 5 segun-
dos, la pantalla indica:
5 segundos después de poner el con-
tacto, la llave se apaga ; el cuentakiló-
metros total vuelve a su funcionamiento
normal. La pantalla indica entonces los
kilometrajes total y parcial. Kilometraje hasta la próxima
revisión inferior a 1 000 km

Ejemplo: Le quedan 900 km por reco-
rrer hasta la próxima revisión.
Al poner el contacto y durante 5 segun-
dos, la pantalla indica:
5 segundos después de poner el con-
tacto, el cuentakilómetros total vuelve
a su funcionamiento normal. La llave
se queda encendida para avisarle de
que debe efectuar una revisión próxi-
mamente.

i
i

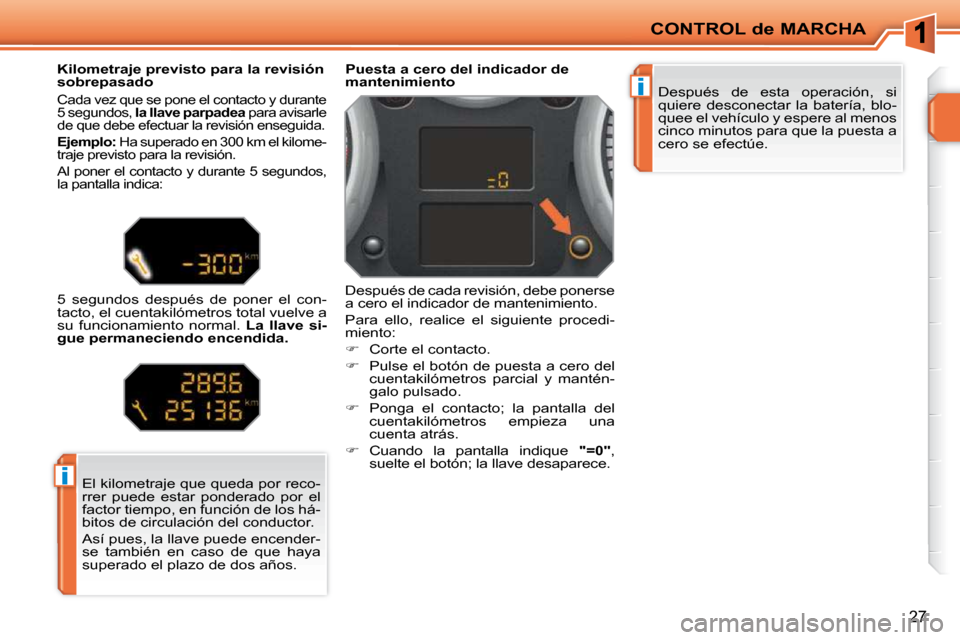

CONTROL de MARCHA
27
Después de esta operación, si
quiere desconectar la batería, blo-
quee el vehículo y espere al menos
cinco minutos para que la puesta a
cero se efectúe.
Puesta a cero del indicador de
mantenimiento
Después de cada revisión, debe ponerse
a cero el indicador de mantenimiento.
Para ello, realice el siguiente procedi-
miento:

 Corte el contacto.

 Pulse el botón de puesta a cero del
cuentakilómetros parcial y mantén-
galo pulsado.

 Ponga el contacto; la pantalla del
cuentakilómetros empieza una
cuenta atrás.

 Cuando la pantalla indique "=0" ,
suelte el botón; la llave desaparece.
El kilometraje que queda por reco-
rrer puede estar ponderado por el
factor tiempo, en función de los há-
bitos de circulación del conductor.
Así pues, la llave puede encender-
se también en caso de que haya
superado el plazo de dos años.
Kilometraje previsto para la revisión
sobrepasado Cada vez que se pone el contacto y durante
5 segundos,
la llave parpadea para avisarle
de que debe efectuar la revisión enseguida.

Ejemplo: Ha superado en 300 km el kilome-
traje previsto para la revisión.
Al poner el contacto y durante 5 segundos,
la pantalla indica:
5 segundos después de poner el con-
tacto, el cuentakilómetros total vuelve a
su funcionamiento normal. La llave si-
gue permaneciendo encendida.

i

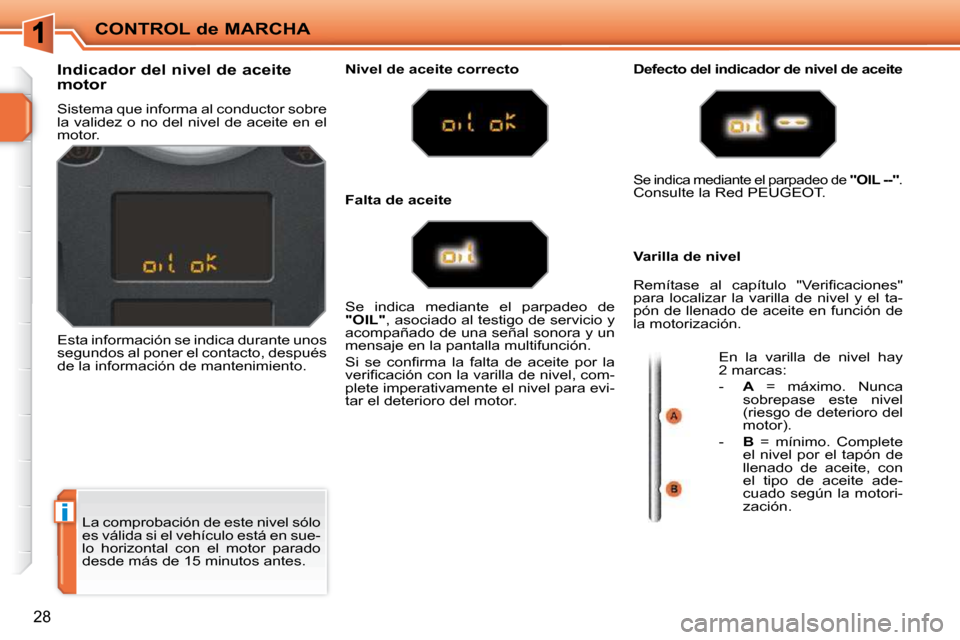

CONTROL de MARCHA
28
La comprobación de este nivel sólo
es válida si el vehículo está en sue-
lo horizontal con el motor parado
desde más de 15 minutos antes.
Indicador del nivel de aceite
motor
Sistema que informa al conductor sobre
la validez o no del nivel de aceite en el
motor.
Esta información se indica durante unos
segundos al poner el contacto, después
de la información de mantenimiento.
Nivel de aceite correcto
Falta de aceite
Defecto del indicador de nivel de aceite
Varilla de nivel
Se indica mediante el parpadeo de

"OIL" , asociado al testigo de servicio y
acompañado de una señal sonora y un
mensaje en la pantalla multifunción.
Si se confi rma la falta de aceite por la
verifi cación con la varilla de nivel, com-
plete imperativamente el nivel para evi-
tar el deterioro del motor.
Se indica mediante el parpadeo de "OIL

--" .
Consulte la Red PEUGEOT.
Remítase al capítulo "Verifi caciones"
para localizar la varilla de nivel y el ta-
pón de llenado de aceite en función de
la motorización.
En la varilla de nivel hay
2 marcas:
- A = máximo. Nunca
sobrepase este nivel
(riesgo de deterioro del
motor).
- B = mínimo. Complete
el nivel por el tapón de
llenado de aceite, con
el tipo de aceite ade-
cuado según la motori-
zación.

i

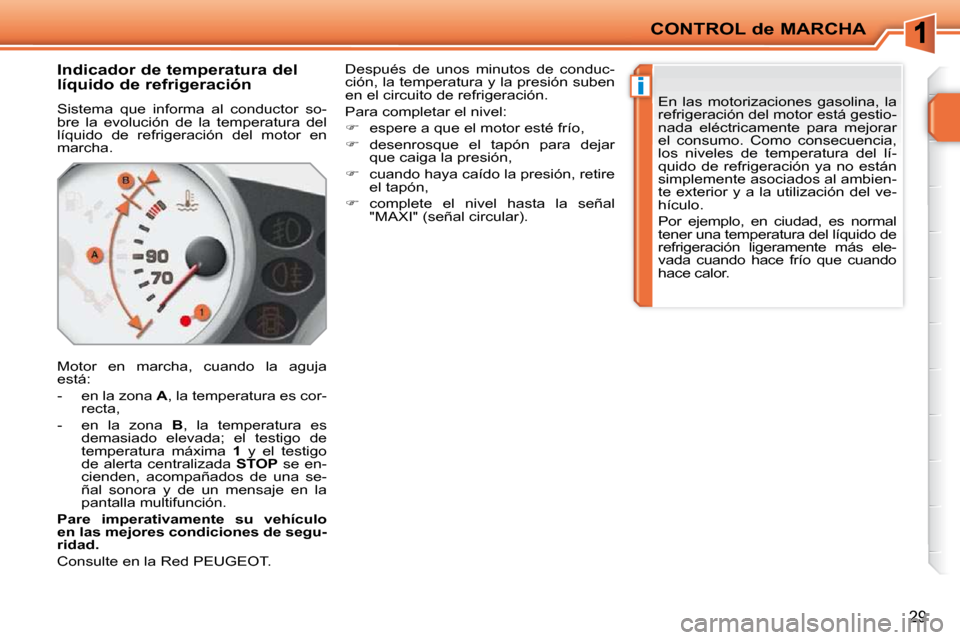

CONTROL de MARCHA
29
Indicador de temperatura del
líquido de refrigeración
Sistema que informa al conductor so-
bre la evolución de la temperatura del
líquido de refrigeración del motor en
marcha.
Motor en marcha, cuando la aguja
está:
- en la zona A , la temperatura es cor-
recta,
- en la zona B , la temperatura es
demasiado elevada; el testigo de
temperatura máxima 1 y el testigo
de alerta centralizada STOP se en-
cienden, acompañados de una se-
ñal sonora y de un mensaje en la
pantalla multifunción.

Pare imperativamente su vehículo
en las mejores condiciones de segu-
ridad.
Consulte en la Red PEUGEOT. Después de unos minutos de conduc-
ción, la temperatura y la presión suben
en el circuito de refrigeración.
Para completar el nivel:

 espere a que el motor esté frío,

 desenrosque el tapón para dejar
que caiga la presión,

 cuando haya caído la presión, retire
el tapón,

 complete el nivel hasta la señal
"MAXI" (señal circular). En las motorizaciones gasolina, la
refrigeración del motor está gestio-
nada eléctricamente para mejorar
el consumo. Como consecuencia,
los niveles de temperatura del lí-
quido de refrigeración ya no están
simplemente asociados al ambien-
te exterior y a la utilización del ve-
hículo.
Por ejemplo, en ciudad, es normal
tener una temperatura del líquido de
refrigeración ligeramente más ele-
vada cuando hace frío que cuando
hace calor.

!

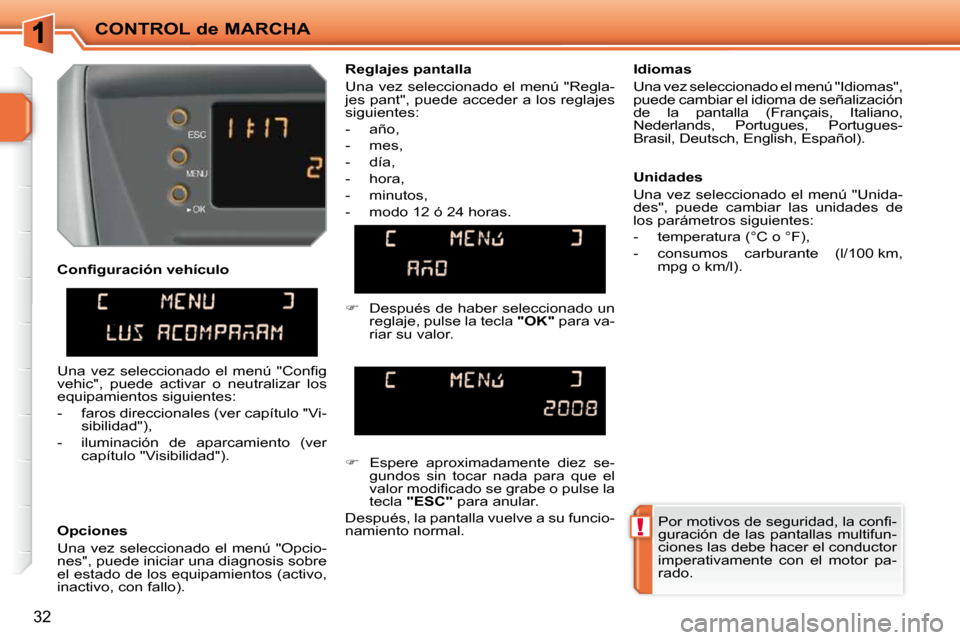

CONTROL de MARCHA
32
Confi guración vehículo
Opciones
Una vez seleccionado el menú "Opcio-
nes", puede iniciar una diagnosis sobre
el estado de los equipamientos (activo,
inactivo, con fallo). Idiomas
Una vez seleccionado el menú "Idiomas",
puede cambiar el idioma de señalización
de la pantalla (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Español).
Reglajes pantalla
Una vez seleccionado el menú "Regla-
jes pant", puede acceder a los reglajes
siguientes:
- año,
- mes,
- día,
- hora,
- minutos,
- modo 12 ó 24 horas.
Unidades
Una vez seleccionado el menú "Unida-
des", puede cambiar las unidades de
los parámetros siguientes:
- temperatura (°C o °F),
- consumos carburante (l/100 km,
mpg o km/l).

 Después de haber seleccionado un
reglaje, pulse la tecla "OK" para va-
riar su valor.

 Espere aproximadamente diez se-
gundos sin tocar nada para que el
valor modifi cado se grabe o pulse la
tecla "ESC" para anular.
Después, la pantalla vuelve a su funcio-
namiento normal.
Una vez seleccionado el menú "Confi g
vehic", puede activar o neutralizar los
equipamientos siguientes:
- faros direccionales (ver capítulo "Vi-
sibilidad"),
- iluminación de aparcamiento (ver capítulo "Visibilidad").
Por motivos de seguridad, la confi -
guración de las pantallas multifun-
ciones las debe hacer el conductor
imperativamente con el motor pa-
rado.
