2010 Peugeot 207 CC ESP

!
i

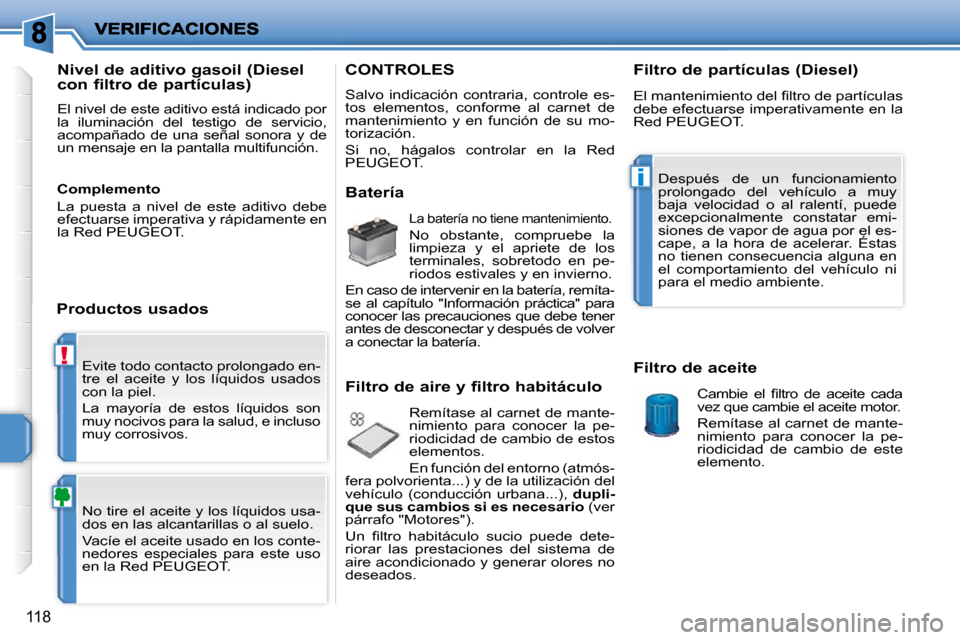

118
Evite todo contacto prolongado en-
tre el aceite y los líquidos usados
con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite y los líquidos usa-
dos en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
en la Red PEUGEOT.
Nivel de aditivo gasoil (Diesel
con filtro de partículas)
El nivel de este aditivo está indicado por
la iluminación del testigo de servicio,
acompañado de una señal sonora y de
un mensaje en la pantalla multifunción.
Productos usados
CONTROLES
Salvo indicación contraria, controle es-
tos elementos, conforme al carnet de
mantenimiento y en función de su mo-
torización.
Si no, hágalos controlar en la Red
PEUGEOT.
Batería
La batería no tiene mantenimiento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobretodo en pe-
riodos estivales y en invierno.
En caso de intervenir en la batería, remíta-
se al capítulo "Información práctica" para
conocer las precauciones que debe tener
antes de desconectar y después de volver
a conectar la batería.
Filtro de aire y filtro habitáculo
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que sus cambios si es necesario (ver
párrafo "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
Red PEUGEOT.
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite motor.
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de este
elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el es-
cape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Complemento
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la Red PEUGEOT.

!
i
118
Evite todo contacto prolongado en-
tre el aceite y los líquidos usados
con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e incluso
muy corrosivos.
No tire el aceite y los líquidos usa-
dos en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
en la Red PEUGEOT.
Nivel de aditivo gasoil (Diesel
con filtro de partículas)
El nivel de este aditivo está indicado por
la iluminación del testigo de servicio,
acompañado de una señal sonora y de
un mensaje en la pantalla multifunción.
Productos usados
CONTROLES
Salvo indicación contraria, controle es-
tos elementos, conforme al carnet de
mantenimiento y en función de su mo-
torización.
Si no, hágalos controlar en la Red
PEUGEOT.
Batería
La batería no tiene mantenimiento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobretodo en pe-
riodos estivales y en invierno.
En caso de intervenir en la batería, remíta-
se al capítulo "Información práctica" para
conocer las precauciones que debe tener
antes de desconectar y después de volver
a conectar la batería.
Filtro de aire y filtro habitáculo
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que sus cambios si es necesario (ver
párrafo "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
Red PEUGEOT.
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite motor.
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de este
elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el es-
cape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Complemento
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la Red PEUGEOT.

!
!
INFORMACIÓN PRÁCTICA

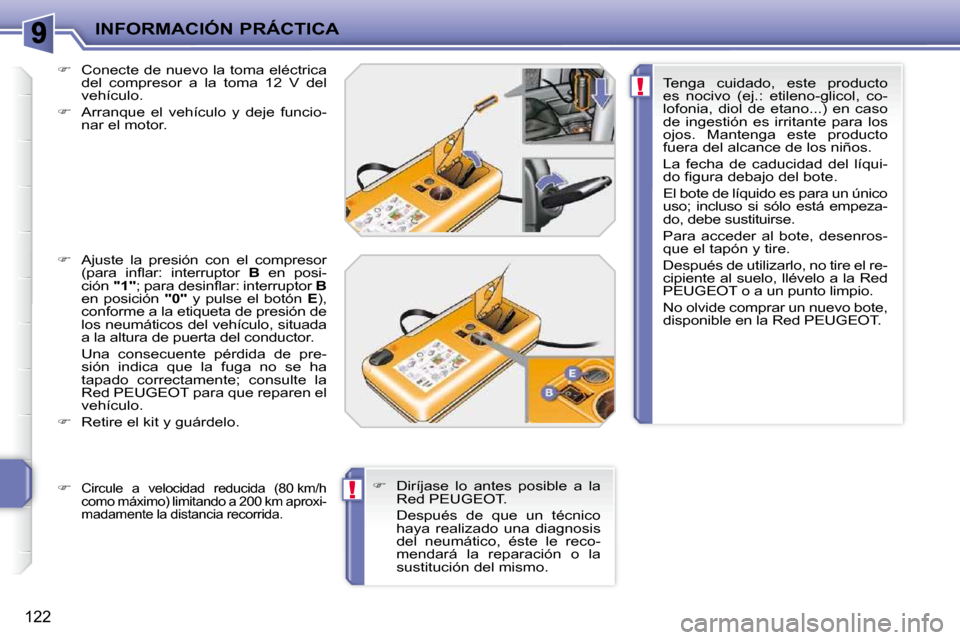

122

 Conecte de nuevo la toma eléctrica
del compresor a la toma 12 V del
vehículo.

 Arranque el vehículo y deje funcio-
nar el motor.

 Ajuste la presión con el compresor
(para infl ar: interruptor B en posi-
ción "1" ; para desinfl ar: interruptor B
en posición "0" y pulse el botón E ),
conforme a la etiqueta de presión de
los neumáticos del vehículo, situada
a la altura de puerta del conductor.
Una consecuente pérdida de pre- sión indica que la fuga no se ha
tapado correctamente; consulte la
Red PEUGEOT para que reparen el
vehículo.

 Retire el kit y guárdelo. Tenga cuidado, este producto
es nocivo (ej.: etileno-glicol, co-
lofonia, diol de etano...) en caso
de ingestión es irritante para los
ojos. Mantenga este producto
fuera del alcance de los niños.
La fecha de caducidad del líqui-
do fi gura debajo del bote.
El bote de líquido es para un único
uso; incluso si sólo está empeza-
do, debe sustituirse.
Para acceder al bote, desenros-
que el tapón y tire.
Después de utilizarlo, no tire el re-
cipiente al suelo, llévelo a la Red
PEUGEOT o a un punto limpio.
No olvide comprar un nuevo bote,
disponible en la Red PEUGEOT.

 Diríjase lo antes posible a la
Red PEUGEOT.
Después de que un técnico haya realizado una diagnosis
del neumático, éste le reco-
mendará la reparación o la
sustitución del mismo.


Circule a velocidad reducida (80 km/h
como máximo) limitando a 200 km aproxi-
madamente la distancia recorrida.

i
INFORMACIÓN PRÁCTICA

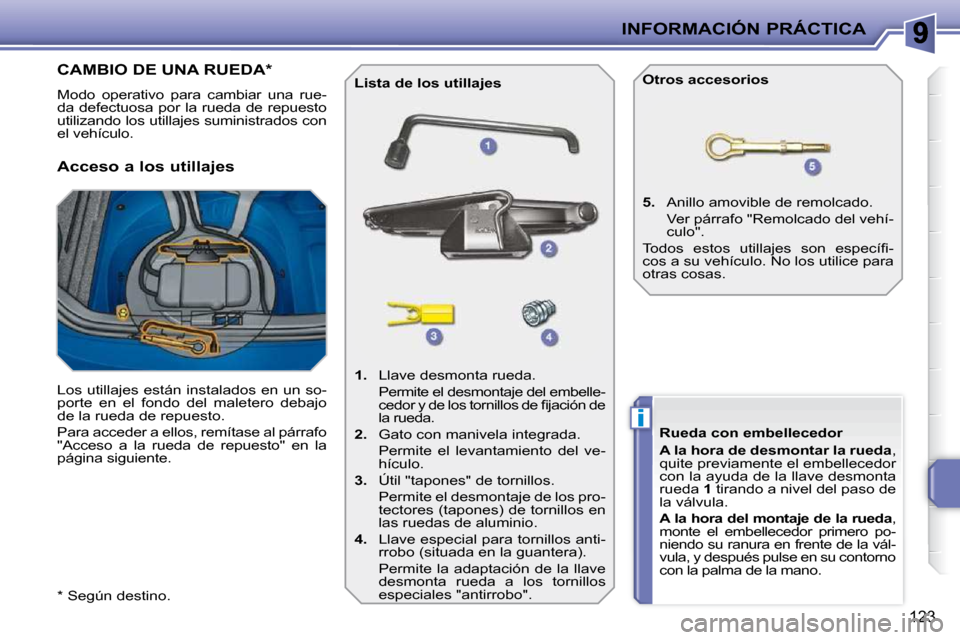

123
* Según destino.
CAMBIO DE UNA RUEDA *
Modo operativo para cambiar una rue-
da defectuosa por la rueda de repuesto
utilizando los utillajes suministrados con
el vehículo.
Acceso a los utillajes
Los utillajes están instalados en un so-
porte en el fondo del maletero debajo
de la rueda de repuesto.
Para acceder a ellos, remítase al párrafo
"Acceso a la rueda de repuesto" en la
página siguiente. Lista de los utillajes

1. Llave desmonta rueda.
Permite el desmontaje del embelle- cedor y de los tornillos de fi jación de
la rueda.

2. Gato con manivela integrada.
Permite el levantamiento del ve- hículo.

3. Útil "tapones" de tornillos.
Permite el desmontaje de los pro- tectores (tapones) de tornillos en
las ruedas de aluminio.

4. Llave especial para tornillos anti-
rrobo (situada en la guantera).
Permite la adaptación de la llave desmonta rueda a los tornillos
especiales "antirrobo".
5. Anillo amovible de remolcado.
Ver párrafo "Remolcado del vehí- culo".
Todos estos utillajes son específi -
cos a su vehículo. No los utilice para
otras cosas.
Otros accesorios
Rueda con embellecedor

A la hora de desmontar la rueda ,
quite previamente el embellecedor
con la ayuda de la llave desmonta
rueda 1 tirando a nivel del paso de
la válvula.

A la hora del montaje de la rueda ,
monte el embellecedor primero po-
niendo su ranura en frente de la vál-
vula, y después pulse en su contorno
con la palma de la mano.

i
INFORMACIÓN PRÁCTICA
125
Estacionamiento del vehículo
Inmovilice el vehículo de manera
que no moleste a la circulación:
el suelo de la zona de estaciona-
miento debe ser, si es posible, hori-
zontal, estable y no deslizante.
Eche el freno de estacionamiento,
quite el contacto y meta la primera
velocidad * de manera a bloquear
las ruedas.
Ponga un calzo en caso necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
Asegúrese imperativamente de
que los ocupantes han salido del
vehículo y que están en una zona
segura.
Nunca se meta debajo de un vehí-
culo levantado por un gato; utilice
una borriqueta.
Desmontaje de la rueda
Lista de las operaciones

 Retire el tapón de tornillo cromado
de cada uno de los tornillos con el
útil 3 .

 Si su vehículo está equipado con es-
tos tornillos, ponga la llave especial
antirrobo 4 en la llave desmonta rue-
da 1 para afl ojar el tornillo antirrobo.

 Afl oje los otros tornillos únicamente
con la llave desmonta rueda 1 .

 Ponga el gato 2 de tal manera que
esté en contacto con uno de los dos
emplazamientos delanteros A o tra-
seros B previstos en los bajos, en el
más cerca de la rueda que tiene que
cambiar.

 Despliegue el gato 2 hasta que su
plantilla esté en contacto con el
suelo. Asegúrese de que el eje de la
plantilla del gato está en el lugar del
emplazamiento A o B utilizado.

 Levante el vehículo, hasta dejar un
espacio sufi ciente entre la rueda y
el suelo, para a continuación poder
poner fácilmente la rueda de re-
puesto (no pinchada).

 Retire los tornillos y guárdelos en un
lugar limpio.

 Quite la rueda.
* Posición P para la caja de cam-
bios automática.

i
INFORMACIÓN PRÁCTICA

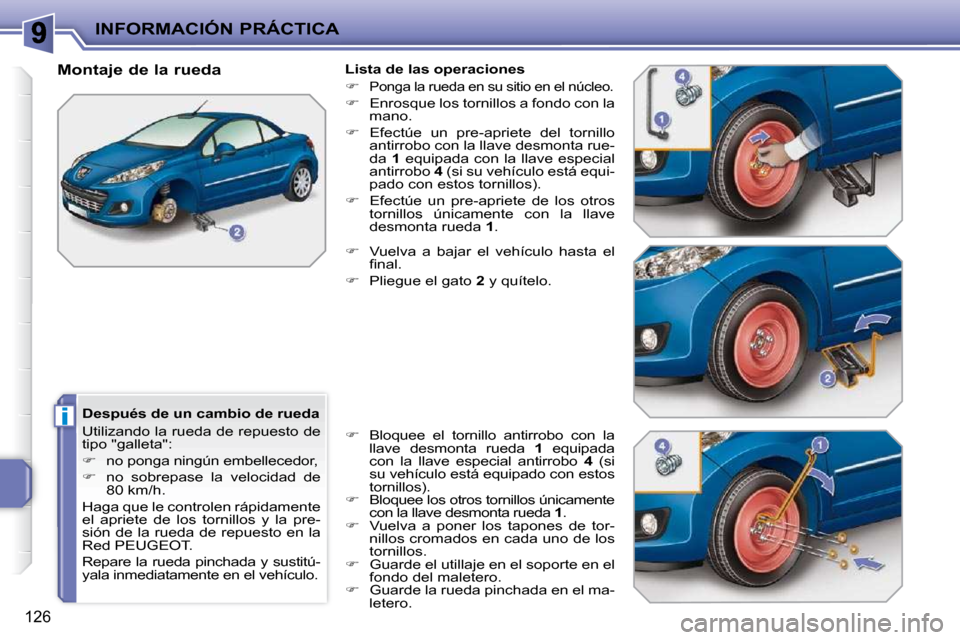

126
Después de un cambio de rueda
Utilizando la rueda de repuesto de
tipo "galleta":

 no ponga ningún embellecedor,

 no sobrepase la velocidad de
80 km/h.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en la
Red PEUGEOT.
Repare la rueda pinchada y sustitú-
yala inmediatamente en el vehículo.
Montaje de la rueda
Lista de las operaciones


Ponga la rueda en su sitio en el núcleo.

 Enrosque los tornillos a fondo con la
mano.

 Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1 equipada con la llave especial
antirrobo 4 (si su vehículo está equi-
pado con estos tornillos).

 Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1 .

 Vuelva a bajar el vehículo hasta el
fi nal.

 Pliegue el gato 2 y quítelo.

 Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 4 (si
su vehículo está equipado con estos
tornillos).

 Bloquee los otros tornillos únicamente
con la llave desmonta rueda 1 .

 Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.

 Guarde el utillaje en el soporte en el
fondo del maletero.

 Guarde la rueda pinchada en el ma-
letero.

i
i
INFORMACIÓN PRÁCTICA
127
CAMBIO DE UNA LÁMPARA
Modo de operar para sustituir una lám-
para defectuosa por una lámpara nue-
va sin ningún utillaje.
1. Indicadores de dirección
(PY21W ámbar).

2. Luces de posición (W5W).

3. Luces de cruce (H7-55W).

4. Luces de carretera (H1-55W).

5. Faros direccionales (H7-55W).

6. Faros antiniebla (H11-55W). Cambio de los indicadores de
dirección

 No toque la lámpara directa-
mente con los dedos, utilice pa-
ños que no desprendan pelusa.
La sustitución de las lámparas ha-
lógenas debe hacerse con los faros
apagados, pasados unos minutos
si han estado encendidos (riesgo
de quemaduras graves).
Es imperativo utilizar exclusivamente
lámparas de tipo anti-ultravioleta (UV)
para no deteriorar el faro. Modelo con luces
clásicas
Las lámparas de color ámbar,
como los indicadores de dirección,
deben sustituirse por lámparas de
características y color idénticos.

 Gire el porta-lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Los faros están equipados con cristales
de policarbonato, cubiertos con un bar-
niz protector:

 No los limpie con un paño seco o
abrasivo, ni con productos deter-
gentes o disolventes.

 Utilice una esponja, agua y jabón.

 Si utiliza el lavado a alta presión en
manchas persistentes, no insista en
los faros ni en las luces traseras o
su contorno. Así evitará que se de-
teriore el barniz y la junta de estan-
queidad. Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Luces delanteras

INFORMACIÓN PRÁCTICA
128

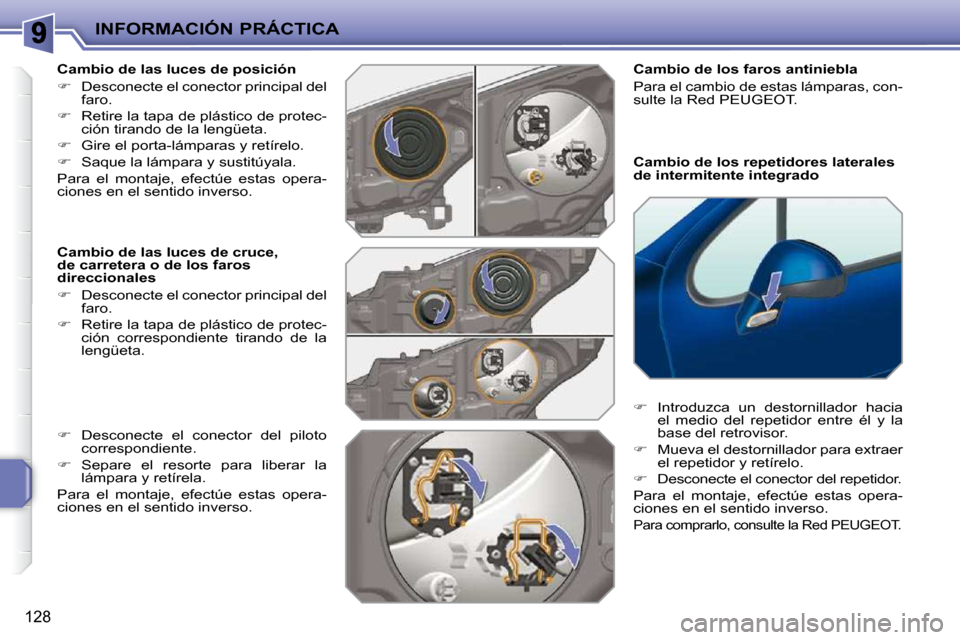

Cambio de los repetidores laterales
de intermitente integrado
Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte la Red PEUGEOT.

 Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte la Red PEUGEOT.
Cambio de las luces de posición

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Gire el porta-lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta.

 Desconecte el conector del piloto
correspondiente.

 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
