2010 MAZDA MODEL 3 HATCHBACK ECO mode

Black plate (311,1)
Mode AUX (entrée auxiliaire)
Vous pouvez connecter des appareils
audio portables ou des produits similaires
à la prise auxiliaire pour écouter de la
musique sur les haut-parleurs du véhicule.
Prise auxiliaire
PRUDENCE
Ne pas régler l'appareil audio portable
ou un produit similaire pendant qu'on
conduit le véhicule:
Le fait de régler l'appareil audio
portable ou un produit similaire
pendant la conduite du véhicule est
dangereux car cela risque de faire
perdre la concentration apportée à la
conduite du véhicule et risque de
causer un accident grave. Toujours
régler l'appareil audio portable ou un
produit similaire pendant que le
véhicule est arrêté.
ATTENTION
ØFermer le couvercle lorsque la prise
auxiliaire n'est pas utilisée pour
éviter que des objets étrangers et
des liquides ne pénètrent dans
celle-ci.
ØIl est possible que des bruits soient
produits pendant la lecture si l'on
utilise la prise des accessoires du
véhicule. (Si des bruits sont
produits, ne pas utiliser la prise
des accessoires.)
REMARQUE
lAvant d'utiliser la prise auxiliaire, lire les
instructions du fabricant de l'appareil que
vous voulez connecter.
lUtiliser une mini-prise stéréo (3,5) sans
impédance (disponible dans le commerce)
pour brancher l'appareil audio portable à
la prise auxiliaire. Avant d'utiliser la prise
auxiliaire, lire les instructions du fabricant
de l'appareil pour plus de détails
concernant la connexion d'un appareil
audio portable à la prise auxiliaire.
lPour éviter de décharger la batterie, ne pas
utiliser l'entrée auxiliaire pendant de
longues périodes lorsque le moteur tourne
au ralenti ou s'il est arrêté.
lSelon l'appareil connecté à la prise
auxiliaire, il peut y avoir plus ou moins de
bruit.
lPour connecter un appareil audio portable
ou un appareil similaire à une source
d'alimentation, utiliser la pile de l'appareil,
et non la prise des accessoires.
Connexion de la prise auxiliaire
1. Ouvrir le couvercle de la console.
Confort intérieur
Système audio
6-65
Mazda3_8AD6-EC-09A_Edition1 Page311
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

Black plate (312,1)
2. Faire passer le cordon à bouchon de
connexion dans l'orifice de la console
et insérer le bouchon dans la prise
auxiliaire.
Bouchon
PRUDENCE
Eviter que le cordon à bouchon de
connexion ne s'emmêle avec le frein de
stationnement ou le levier sélecteur:
Si le cordon à bouchon de connexion
s'emmêle avec le frein de
stationnement ou le levier sélecteur, il
pourrait gêner la conduite et
provoquer un accident.
ATTENTION
Ne pas placer d'objets ou forcer sur la
prise auxiliaire lorsque la fiche est
branchée.
REMARQUE
lInsérer la fiche dans la prise auxiliaire
jusqu'au bout.
lInsérer ou retirer la fiche lorsque celle-ci
est perpendiculaire à la prise auxiliaire.
lInsérer ou retirer la fiche en la tenant par
la base.
Pour écouter un appareil audio
portable
1. Mettre le contacteur en position ACC
ou ON.
2. Appuyer sur le bouton d'alimentation/
volume pour allumer l'appareil audio.
3. Appuyer sur la touche AUX (
)de
l'appareil audio ou sur l'interrupteur de
mode (
) des interrupteurs de
commande audio situés sur le volant
pour passer au mode AUX.
Unité audio Commandes audio
REMARQUElRégler le volume de l'appareil audio
portable au maximum, tant que le son n'est
pas déformé, puis ajuster le volume avec le
bouton d'alimentation/volume de l'appareil
audio ou l'interrupteur haut/bas de la
commande audio.
lUtiliser l'appareil audio portable pour les
opérations autres que le réglage du volume.
lSi le cordon à bouchon est enlevé de la
prise auxiliaire en mode AUX, cela peut
provoquer des grésillements.
6-66
Confort intérieur
Système audio
Mazda3_8AD6-EC-09A_Edition1 Page312
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

Black plate (314,1)
Système audio Bluetoothí
qQu'est-ce que le système audio
Bluetooth ?
Description du système audio Bluetooth
La programmation de périphériques audio
portables équipés de la fonction de
communication Bluetooth sur l'unité
Bluetooth du véhicule permet d'écouter de
la musique ou des sons enregistrés sur les
périphériques audio à partir des enceintes
du véhicule. Les périphériques audio
Bluetooth ne font pas partie des appareils
ne nécessitant pas d'être branchés dans la
prise auxiliaire.
Après la programmation, actionner le
panneau de configuration du système
audio pour lire/arrêter la musique ou les
sons.
ATTENTION
ØToujours programmer les
périphériques audio sur le système
audio Bluetooth lorsque le
véhicule est à l'arrêt.
ØSeuls les périphériques audio
Bluetooth indiqués peuvent être
utilisés. Par conséquent, contacter
un concessionnaire agréé Mazda
lors de l'achat ou du changement
de périphérique.
Les périphériques audio Bluetooth
correspondant aux profils et
versions Bluetooth indiqués
peuvent être connectés à l'unité
Bluetooth du véhicule. Il est
cependant possible que, même
parmi ces périphériques, certains
ne puissent pas être connectés via
Bluetooth ou disposent de
fonctionnalités limitées. La
compatibilité de chaque
périphérique à utiliser avec l'unité
Bluetooth du véhicule doit être
vérifiée de manière individuelle.
Contacter un concessionnaire
agréé Mazda en ce qui concerne la
compatibilité des périphériques.
Téléphone: 800-430-0153
Web: www.MazdaUSA.com/
bluetooth
Spécification Bluetooth applicable
Ver. 2,0 ou supérieure
Profil audio
lA2DP (Advanced Audio Distribution
Profile) Ver. 1.0
lAVRCP (Audio/Video Remote Control
Profile) Ver. 1.0
6-68
Confort intérieur
íCertains modèles.
Système audio Bluetooth
Mazda3_8AD6-EC-09A_Edition1 Page314
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

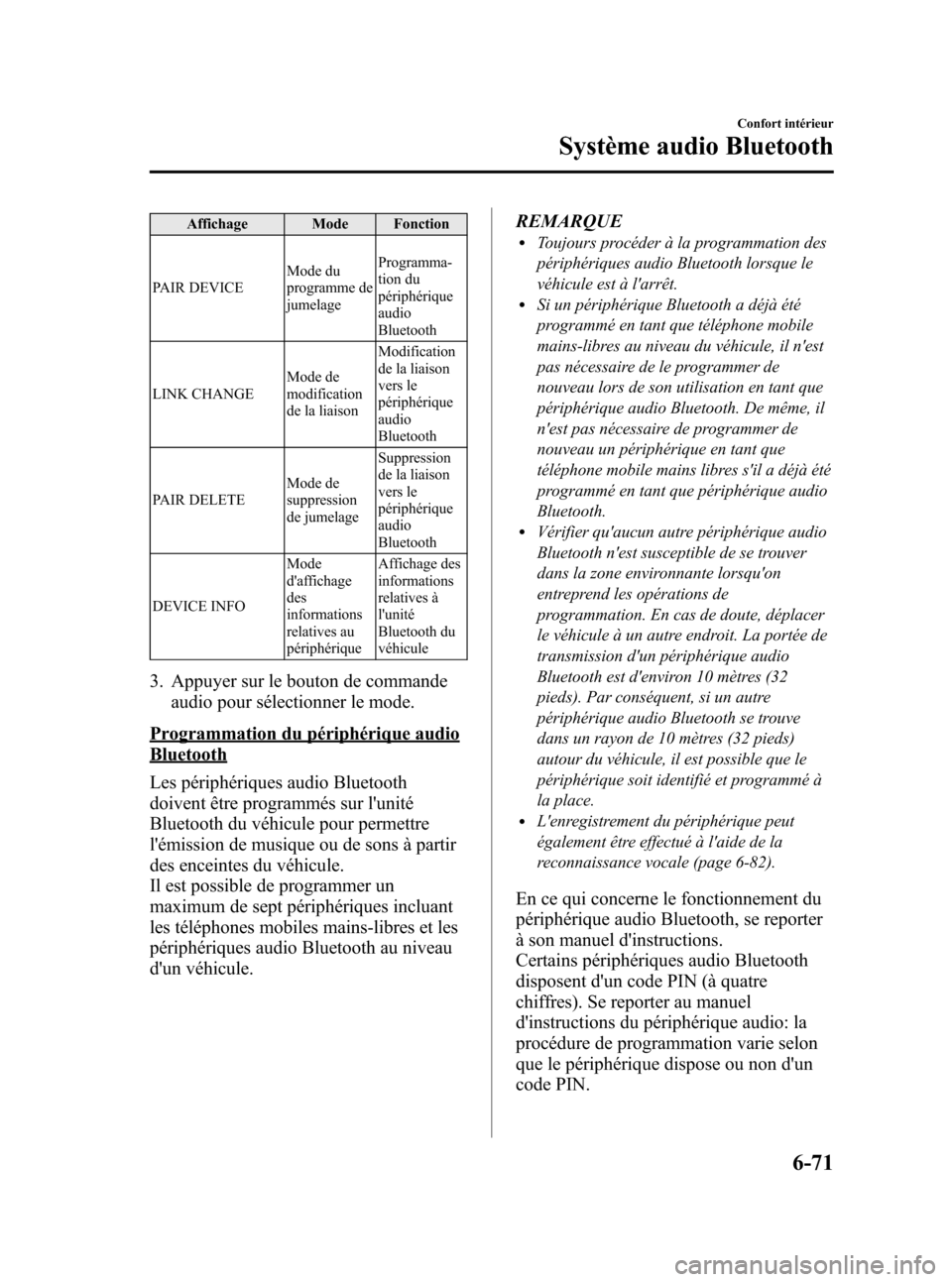

Black plate (317,1)
Affichage Mode Fonction
PAIR DEVICEMode du
programme de
jumelageProgramma-
tion du
périphérique
audio
Bluetooth
LINK CHANGEMode de
modification
de la liaisonModification
de la liaison
vers le
périphérique
audio
Bluetooth
PAIR DELETEMode de
suppression
de jumelageSuppression
de la liaison
vers le
périphérique
audio
Bluetooth
DEVICE INFOMode
d'affichage
des
informations
relatives au
périphériqueAffichage des
informations
relatives à
l'unité
Bluetooth du
véhicule
3. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
Programmation du périphérique audio
Bluetooth
Les périphériques audio Bluetooth
doivent être programmés sur l'unité
Bluetooth du véhicule pour permettre
l'émission de musique ou de sons à partir
des enceintes du véhicule.
Il est possible de programmer un
maximum de sept périphériques incluant
les téléphones mobiles mains-libres et les
périphériques audio Bluetooth au niveau
d'un véhicule.REMARQUE
lToujours procéder à la programmation des
périphériques audio Bluetooth lorsque le
véhicule est à l'arrêt.
lSi un périphérique Bluetooth a déjà été
programmé en tant que téléphone mobile
mains-libres au niveau du véhicule, il n'est
pas nécessaire de le programmer de
nouveau lors de son utilisation en tant que
périphérique audio Bluetooth. De même, il
n'est pas nécessaire de programmer de
nouveau un périphérique en tant que
téléphone mobile mains libres s'il a déjà été
programmé en tant que périphérique audio
Bluetooth.
lVérifier qu'aucun autre périphérique audio
Bluetooth n'est susceptible de se trouver
dans la zone environnante lorsqu'on
entreprend les opérations de
programmation. En cas de doute, déplacer
le véhicule à un autre endroit. La portée de
transmission d'un périphérique audio
Bluetooth est d'environ 10 mètres (32
pieds). Par conséquent, si un autre
périphérique audio Bluetooth se trouve
dans un rayon de 10 mètres (32 pieds)
autour du véhicule, il est possible que le
périphérique soit identifié et programmé à
la place.
lL'enregistrement du périphérique peut
également être effectué à l'aide de la
reconnaissance vocale (page 6-82).
En ce qui concerne le fonctionnement du
périphérique audio Bluetooth, se reporter
à son manuel d'instructions.
Certains périphériques audio Bluetooth
disposent d'un code PIN (à quatre
chiffres). Se reporter au manuel
d'instructions du périphérique audio: la
procédure de programmation varie selon
que le périphérique dispose ou non d'un
code PIN.
Confort intérieur
Système audio Bluetooth
6-71
Mazda3_8AD6-EC-09A_Edition1 Page317
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

Black plate (318,1)
Programmation d'un périphérique
audio Bluetooth disposant d'un code
PIN (à 4 chiffres)
1. Sélectionner le mode du programme de
jumelage“PAIR DEVICE”, sous le
mode“BT SETUP”, à l'aide du bouton
de commande audio. (Pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
Le message“ENTER PIN”s'affiche à
l'écran pendant 3 secondes, puis le
message“PIN 0000”apparaît et le
code PIN peut être saisi.
3. Saisir le code PIN du périphérique
audio Bluetooth en appuyant sur les
touches de canaux préréglés 1 à 4
lorsque le message“PIN 0000”
s'affiche.
Appuyer sur la touche du canal
préréglé 1 pour saisir le première
chiffre, sur la touche 2 pour saisir le
second chiffre, sur la touche 3 pour
saisir le troisième chiffre et sur la
touche 4 pour saisir le quatrième
chiffre. Par exemple, si le code PIN est
4213, appuyer sur la touche du canal
préréglé 1 quatre fois (1, 2, 3, 4), sur la
touche 2 deux fois (1, 2), sur la touche
3 une fois (1) et sur la touche 4 trois
fois (1, 2, 3). Si le message“PIN 0000”
disparaît une fois le code PIN saisi,
répéter la procédure depuis l'étape 1.
REMARQUE
Certains appareils acceptent seulement un
code de jumelage particulier (généralement,
“0000”ou“1234”).
S'il est impossible d'effectuer le jumelage, se
reporter au mode d'emploi de l'appareil
mobile, et essayer ces chiffres si nécessaire.
4. Appuyer sur le bouton de commande
audio lorsque le code PIN saisi
s'affiche.
Le message“PAIRING”clignote à
l'écran.
5. Activer le périphérique audio
Bluetooth et sélectionner le mode du
programme lorsque le message
“PAIRING”clignote.
6. Une fois la programmation terminée,
les messages“
”et
“PAIR SUCCESS”s'affichent après
environ 10 à 30 secondes. Puis, le
message“PAIR SUCCESS”continue à
s'afficher pendant 3 secondes et l'écran
normal s'affiche ensuite de nouveau.
REMARQUE
lCertains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.lSi la programmation a échoué, le message
“Err”clignote pendant trois secondes.
lIl n'est pas possible de procéder à la
programmation lorsque le véhicule est en
mouvement. Si l'on tente de procéder à la
programmation pendant que le véhicule est
en mouvement, le message
“PAIR DISABLE”s'affiche.
lSi sept périphériques audio Bluetooth ont
déjà été programmés au niveau du véhicule,
la programmation ne peut être effectuée et
le message“MEMORY FULL”s'affiche.
Supprimer un périphérique programmé
avant de programmer un autre
périphérique.
6-72
Confort intérieur
Système audio Bluetooth
Mazda3_8AD6-EC-09A_Edition1 Page318
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

Black plate (319,1)
Programmation d'un périphérique
audio Bluetooth ne disposant pas d'un
code PIN (à 4 chiffres)
1. Sélectionner le mode du programme de
jumelage“PAIR DEVICE”, sous le
mode“BT SETUP”, à l'aide du bouton
de commande audio. (pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”).
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
Le message“ENTER PIN”s'affiche à
l'écran pendant 3 secondes, puis le
message“PIN 0000”apparaît et le
code PIN peut être saisi.
3. Appuyer sur le bouton de commande
audio lorsque le message“PIN 0000”
s'affiche.
Le message“PAIRING”clignote à
l'écran.
4. Activer le périphérique audio
Bluetooth et sélectionner le mode du
programme lorsque le message
“PAIRING”clignote.
5. Si le périphérique audio Bluetooth
exige un code PIN, saisir“0000”.
6. Une fois la programmation terminée,
les messages“
”et
“PAIR SUCCESS”s'affichent après
environ 10 à 30 secondes. Puis, le
message“PAIR SUCCESS”continue à
s'afficher pendant 3 secondes et l'écran
normal s'affiche ensuite de nouveau.REMARQUE
lS'il est impossible d'effectuer le jumelage,
essayer plutôt“1234”. Pour plus de détails
concernant le code PIN correct, se reporter
au mode d'emploi du téléphone mobile.
lCertains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.lSi la programmation a échoué, le message
“Err”clignote pendant trois secondes.
lIl n'est pas possible de procéder à la
programmation lorsque le véhicule est en
mouvement. Si l'on tente de procéder à la
programmation pendant que le véhicule est
en mouvement, le message
“PAIR DISABLE”s'affiche.
lSi sept périphériques audio Bluetooth ont
déjà été programmés au niveau du véhicule,
la programmation ne peut être effectuée et
le message“MEMORY FULL”s'affiche.
Supprimer un périphérique programmé
avant de programmer un autre
périphérique.
Modification de la liaison vers un
périphérique audio Bluetooth
Si plusieurs périphériques ont été
programmés, l'unité Bluetooth établit la
liaison vers le périphérique programmé en
dernier. Si la liaison vers un autre
périphérique programmé est souhaitée, la
liaison doit être modifiée. L'ordre de
priorité des périphériques est conservé
après modification de la liaison, même si
le contacteur est en position d'arrêt
(LOCK).
1. Sélectionner le mode de modification
de la liaison“LINK CHANGE”, sous
le mode“BT SETUP”, à l'aide du
bouton de commande audio. (Pour plus
de détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
Confort intérieur
Système audio Bluetooth
6-73
Mazda3_8AD6-EC-09A_Edition1 Page319
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

Black plate (320,1)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
3. Le nom du périphérique audio
Bluetooth actuellement relié s'affiche.
Si aucun périphérique audio Bluetooth
n'est actuellement relié, le nom du
premier périphérique programmé
s'affiche.
4. Tourner le bouton de commande audio
pour sélectionner le nom du
périphérique à relier.
Nom du périphérique 1
Nom du périphérique 2
Nom du périphérique 3
Nom du périphérique 4
Nom du périphérique 5
Nom du périphérique 6
Nom du périphérique 7
5. Appuyer sur le bouton de commande
audio pour sélectionner le périphérique
à relier.
Le symbole“
”disparaît et le
message“PAIRING”clignote à l'écran.
REMARQUE
Lorsque l'option“GO BACK”est sélectionnée
et que le bouton de commande audio est
activé, le message“LINK CHANGE”s'affiche
à l'écran.
6. En cas de liaison réussie vers le
périphérique sélectionné, le symbole
“
”s'affiche de nouveau. Le message
“LINK CHANGED”s'affiche
également. Le message
“LINK CHANGED”s'affiche pendant
3 secondes, puis l'écran normal
s'affiche de nouveau.
REMARQUE
lCertains périphériques audio Bluetooth
nécessitent un certain délai avant que le
symbole“
”apparaisse.lSi un téléphone mobile de type mains-libres
est le dernier périphérique programmé,
l'unité Bluetooth établit la liaison vers le
périphérique. Pour utiliser un périphérique
audio Bluetooth précédemment programmé
au niveau de l'unité Bluetooth, la liaison
doit être établie vers le périphérique en
question.
lSi une erreur survient lors de la tentative de
liaison d'un périphérique, le message
“Err”s'affiche pendant 3 secondes, puis
“LINK CHANGE”s'affiche de nouveau.
Dans ce cas, vérifier l'état de
programmation du périphérique audio
Bluetooth et l'emplacement du périphérique
dans le véhicule (pas dans le coffre ou dans
une boîte métallique), puis redémarrer
l'opération de liaison.
lLa sélection du périphérique peut
également être effectuée à l'aide de la
reconnaissance vocale (page 6-94).
Procédure de confirmation du
périphérique actuellement relié
Activer le mode de modification de la
liaison. (se référer à
“Modification de la liaison vers un
périphérique audio Bluetooth”).
Le périphérique affiché en premier
correspond au périphérique actuellement
relié.
6-74
Confort intérieur
Système audio Bluetooth
Mazda3_8AD6-EC-09A_Edition1 Page320
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A

Black plate (321,1)
Suppression de la liaison vers un
périphérique audio Bluetooth
1. Sélectionner le mode de suppression de
jumelage“PAIR DELETE”, sous le
mode“BT SETUP”, à l'aide du bouton
de commande audio. (Pour plus de
détails, se référer à
“Configuration du périphérique audio
Bluetooth”.)
2. Appuyer sur le bouton de commande
audio pour sélectionner le mode.
3. Le nom du premier périphérique
programmé s'affiche.
4. Tourner le bouton de commande audio
et sélectionner le nom du périphérique
programmé à supprimer.
Nom du périphérique 1
Nom du périphérique 2
Nom du périphérique 3
Nom du périphérique 4
Nom du périphérique 5
Nom du périphérique 6
Nom du périphérique 7
REMARQUE
Seuls les périphériques programmés sont
affichés. Si seul un périphérique est
programmé, son nom est le seul affiché.
5. Si une option autre que“GO BACK”
est sélectionnée et que le bouton de
commande audio est activé, le message
“SURE ? NO”est affiché.
6. Tourner le bouton de commande audio
dans le sens des aiguilles d'une montre
et sélectionner“SURE ? YES”.
REMARQUE
L'écran change de la manière suivante selon
que le bouton de commande audio est tourné
dans le sens des aiguilles d'une montre ou
dans le sens inverse des aiguilles d'une montre.
- Dans le sens des aiguilles d'une montre:
“SURE ? YES”s'affiche
- Dans le sens inverse des aiguilles d'une
montre:“SURE ? NO”est affiché
7. Appuyer sur le bouton de commande
audio pour supprimer le périphérique
sélectionné.
REMARQUE
Sélectionner l'option“GO BACK”et appuyer
sur le bouton de commande audio pour
afficher de nouveau l'écran“PAIR DELETE”.
8. Le message“PAIR DELETED”
s'affiche pendant 3 secondes une fois la
suppression terminée, puis l'écran
normal s'affiche de nouveau.
REMARQUE
Si une erreur survient lors de la tentative de
suppression du périphérique programmé, le
message“Err”clignote à l'écran pendant 3
secondes, puis“LINK DELETE”s'affiche de
nouveau.
Confort intérieur
Système audio Bluetooth
6-75
Mazda3_8AD6-EC-09A_Edition1 Page321
Monday, December 8 2008 5:25 PM
Form No.8AD6-EC-09A
