2010 Hyundai H-1 (Grand Starex) sensor

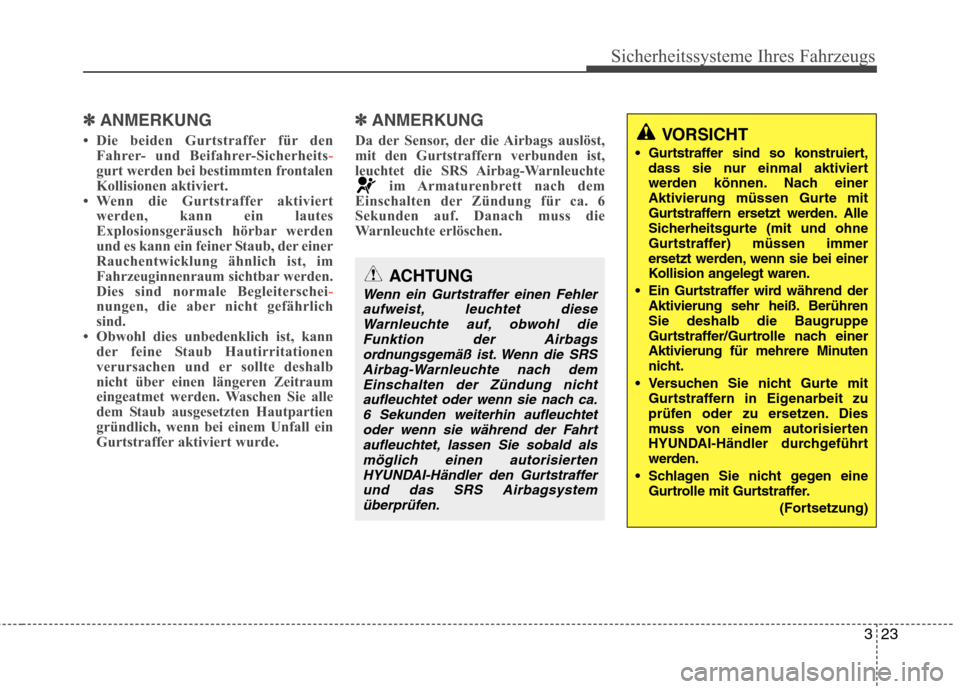

323
Sicherheitssysteme Ihres Fahrzeugs
VORSICHT
Gurtstraffer sind so konstruiert, dass sie nur einmal aktiviert
werden können. Nach einer
Aktivierung müssen Gurte mit
Gurtstraffern ersetzt werden. Alle
Sicherheitsgurte (mit und ohne
Gurtstraffer) müssen immer
ersetzt werden, wenn sie bei einer
Kollision angelegt waren.
Ein Gurtstraffer wird während der Aktivierung sehr heiß. BerührenSie deshalb die Baugruppe
Gurtstraffer/Gurtrolle nach einer
Aktivierung für mehrere Minuten
nicht.
Versuchen Sie nicht Gurte mit Gurtstraffern in Eigenarbeit zu
prüfen oder zu ersetzen. Dies
muss von einem autorisierten
HYUNDAI-Händler durchgeführt
werden.
Schlagen Sie nicht gegen eine Gurtrolle mit Gurtstraffer.
(Fortsetzung)✽✽ANMERKUNG
 Die beiden Gurtstraffer für den Fahrer- und Beifahrer-Sicherheits
-gurt werden bei bestimmten frontalen
Kollisionen aktiviert.
 Wenn die Gurtstraffer aktiviert
werden, kann ein lautes
Explosionsgeräusch hörbar werden
und es kann ein feiner Staub, der einer
Rauchentwicklung ähnlich ist, im
Fahrzeuginnenraum sichtbar werden.
Dies sind normale Begleiterschei
-nungen, die aber nicht gefährlich
sind.
 Obwohl dies unbedenklich ist, kann
der feine Staub Hautirritationen
verursachen und er sollte deshalb
nicht über einen längeren Zeitraum
eingeatmet werden. Waschen Sie alle
dem Staub ausgesetzten Hautpartien
gründlich, wenn bei einem Unfall ein
Gurtstraffer aktiviert wurde. ✽
✽
ANMERKUNG
Da der Sensor, der die Airbags auslöst,
mit den Gurtstraffern verbunden ist,
leuchtet die SRS Airbag-Warnleuchte im Armaturenbrett nach dem
Einschalten der Zündung für ca. 6
Sekunden auf. Danach muss die
Warnleuchte erlöschen.
ACHTUNG
Wenn ein Gurtstraffer einen Fehler
aufweist, leuchtet dieseWarnleuchte auf, obwohl die Funktion der Airbags
ordnungsgemäß ist. Wenn die SRSAirbag-Warnleuchte nach demEinschalten der Zündung nichtaufleuchtet oder wenn sie nach ca.
6 Sekunden weiterhin aufleuchtetoder wenn sie während der Fahrtaufleuchtet, lassen Sie sobald alsmöglich einen autorisierten
HYUNDAI-Händler den Gurtstrafferund das SRS Airbagsystemüberprüfen.

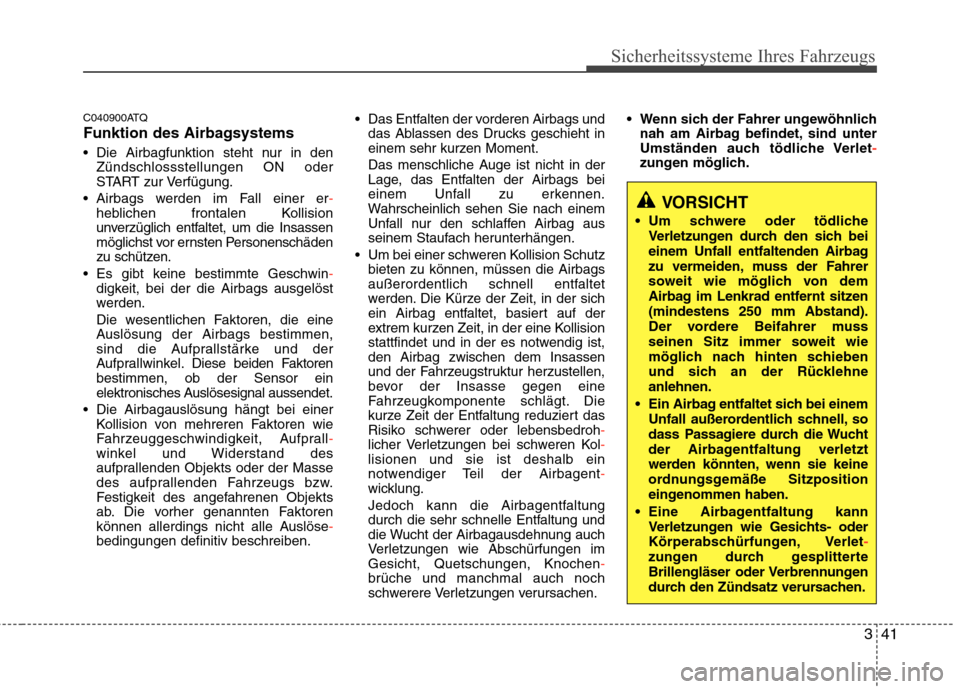

341
Sicherheitssysteme Ihres Fahrzeugs
C040900ATQ
Funktion des Airbagsystems
Die Airbagfunktion steht nur in denZündschlossstellungen ON oder
START zur Verfügung.
Airbags werden im Fall einer er
-heblichen frontalen Kollision
unverzüglich entfaltet, um die Insassen
möglichst vor ernsten Personenschäden
zu schützen.
Es gibt keine bestimmte Geschwin
-digkeit, bei der die Airbags ausgelöst
werden.
Die wesentlichen Faktoren, die eine
Auslösung der Airbags bestimmen,
sind die Aufprallstärke und der
Aufprallwinkel. Diese beiden Faktoren
bestimmen, ob der Sensor ein
elektronisches Auslösesignal aussendet.
Die Airbagauslösung hängt bei einer Kollision von mehreren Faktoren wie
Fahrzeuggeschwindigkeit, Aufprall
-winkel und Widerstand des
aufprallenden Objekts oder der Masse
des aufprallenden Fahrzeugs bzw.
Festigkeit des angefahrenen Objekts
ab. Die vorher genannten Faktoren
können allerdings nicht alle Auslöse
-bedingungen definitiv beschreiben. Das Entfalten der vorderen Airbags und
das Ablassen des Drucks geschieht in
einem sehr kurzen Moment.
Das menschliche Auge ist nicht in der
Lage, das Entfalten der Airbags bei
einem Unfall zu erkennen.
Wahrscheinlich sehen Sie nach einem
Unfall nur den schlaffen Airbag aus
seinem Staufach herunterhängen.
Um bei einer schweren Kollision Schutz bieten zu können, müssen die Airbags
außerordentlich schnell entfaltet
werden. Die Kürze der Zeit, in der sich
ein Airbag entfaltet, basiert auf der
extrem kurzen Zeit, in der eine Kollision
stattfindet und in der es notwendig ist,den Airbag zwischen dem Insassen
und der Fahrzeugstruktur herzustellen,
bevor der Insasse gegen eine
Fahrzeugkomponente schlägt. Die
kurze Zeit der Entfaltung reduziert das
Risiko schwerer oder lebensbedroh
-licher Verletzungen bei schweren Kol-lisionen und sie ist deshalb ein
notwendiger Teil der Airbagent-wicklung.
Jedoch kann die Airbagentfaltung
durch die sehr schnelle Entfaltung und
die Wucht der Airbagausdehnung auch
Verletzungen wie Abschürfungen imGesicht, Quetschungen, Knochen
-brüche und manchmal auch noch
schwerere Verletzungen verursachen. Wenn sich der Fahrer ungewöhnlich
nah am Airbag befindet, sind unter
Umständen auch tödliche Verlet
-zungen möglich.
VORSICHT
Um schwere oder tödliche Verletzungen durch den sich bei
einem Unfall entfaltenden Airbag
zu vermeiden, muss der Fahrer
soweit wie möglich von dem
Airbag im Lenkrad entfernt sitzen(mindestens 250 mm Abstand).
Der vordere Beifahrer muss
seinen Sitz immer soweit wie
möglich nach hinten schieben
und sich an der Rücklehneanlehnen.
Ein Airbag entfaltet sich bei einem Unfall außerordentlich schnell, so
dass Passagiere durch die Wucht
der Airbagentfaltung verletzt
werden könnten, wenn sie keine
ordnungsgemäße Sitzposition
eingenommen haben.
Eine Airbagentfaltung kann Verletzungen wie Gesichts- oder
Körperabschürfungen, Verlet
-zungen durch gesplitterte
Brillengläser oder Verbrennungen
durch den Zündsatz verursachen.

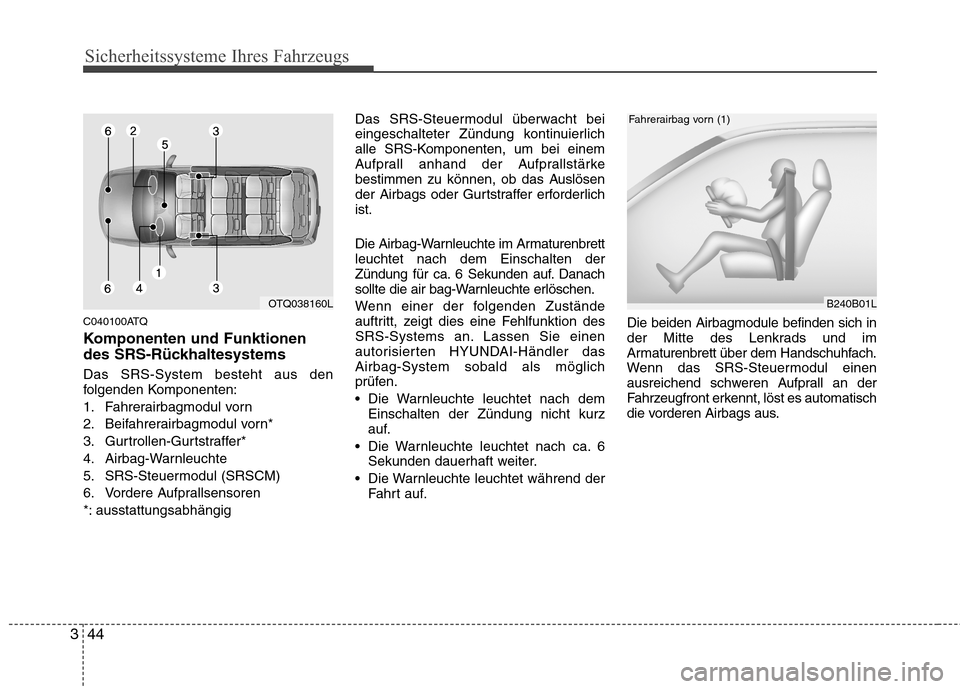

Sicherheitssysteme Ihres Fahrzeugs
44
3
C040100ATQ
Komponenten und Funktionen
des SRS-Rückhaltesystems Das SRS-System besteht aus den
folgenden Komponenten:
1. Fahrerairbagmodul vorn
2. Beifahrerairbagmodul vorn*
3. Gurtrollen-Gurtstraffer*
4. Airbag-Warnleuchte
5. SRS-Steuermodul (SRSCM)
6. Vordere Aufprallsensoren
*: ausstattungsabhängig Das SRS-Steuermodul überwacht bei
eingeschalteter Zündung kontinuierlich
alle SRS-Komponenten, um bei einem
Aufprall anhand der Aufprallstärke
bestimmen zu können, ob das Auslösen
der Airbags oder Gurtstraffer erforderlichist.
Die Airbag-Warnleuchte im Armaturenbrett leuchtet nach dem Einschalten der
Zündung für ca. 6 Sekunden auf. Danach
sollte die air bag-Warnleuchte erlöschen.
Wenn einer der folgenden Zustände
auftritt, zeigt dies eine Fehlfunktion des
SRS-Systems an. Lassen Sie einen
autorisierten HYUNDAI-Händler dasAirbag-System sobald als möglich
prüfen.
Die Warnleuchte leuchtet nach dem
Einschalten der Zündung nicht kurz
auf.
Die Warnleuchte leuchtet nach ca. 6 Sekunden dauerhaft weiter.
Die Warnleuchte leuchtet während der Fahrt auf. Die beiden Airbagmodule befinden sich in
der Mitte des Lenkrads und im
Armaturenbrett über dem Handschuhfach.
Wenn das SRS-Steuermodul einen
ausreichend schweren Aufprall an der
Fahrzeugfront erkennt, löst es automatisch
die vorderen Airbags aus.
B240B01L
Fahrerairbag vorn (1)
OTQ038160L

Sicherheitssysteme Ihres Fahrzeugs
50
3
C040800ATQ
Warum ist mein Airbag bei einer
Kollision nicht ausgelöst worden?
(Bedingungen zum Auslösen oder
Nicht-Auslösen eines Airbags)
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche Schutz
-wirkung des Airbags nicht erwartet
werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer Geschwin
-digkeit. In anderen Worten, auch wenn
Ihr Fahrzeug beschädigt und un-brauchbar geworden ist, seien Sie
nicht überrascht, dass die Airbags
nicht ausgelöst wurden.

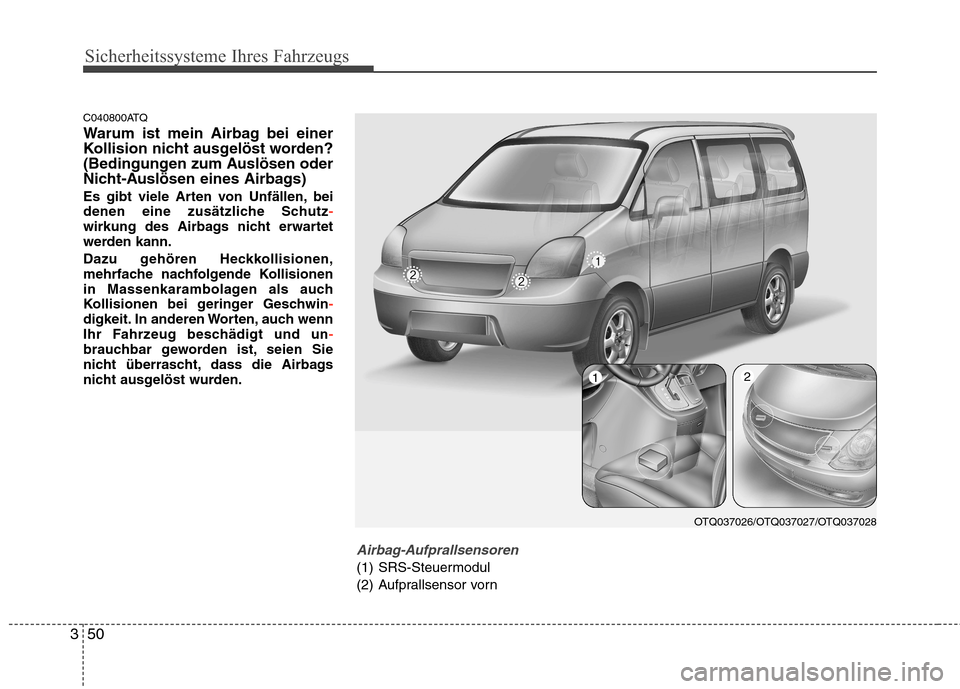

Airbag-Aufprallsensoren
(1) SRS-Steuermodul
(2) Aufprallsensor vorn
OTQ037026/OTQ037027/OTQ037028
12

351
Sicherheitssysteme Ihres Fahrzeugs

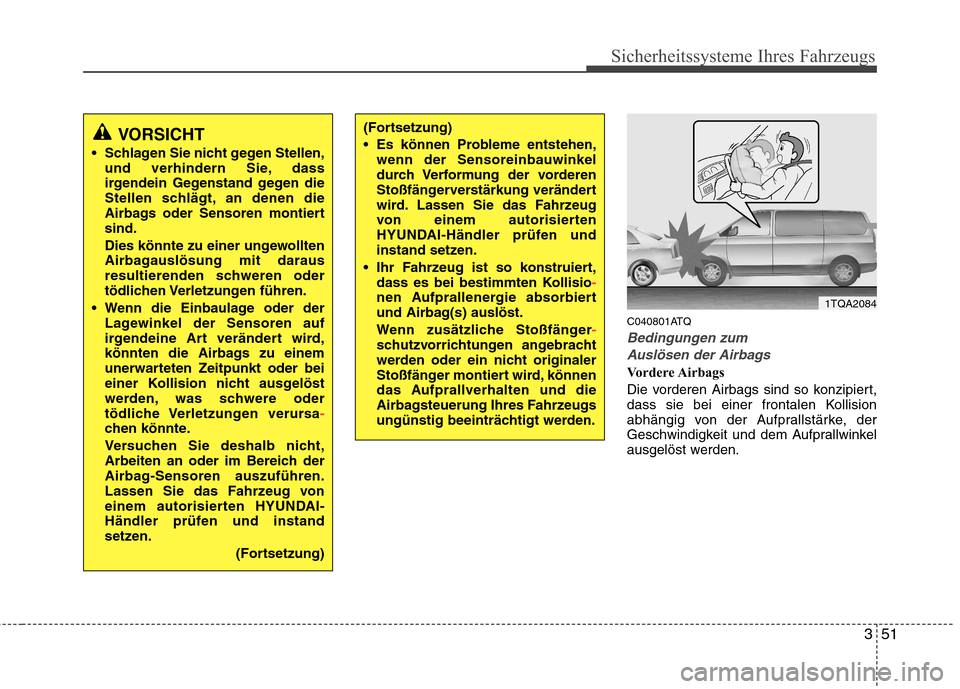

C040801ATQ
Bedingungen zumAuslösen der Airbags
Vordere Airbags
Die vorderen Airbags sind so konzipiert,
dass sie bei einer frontalen Kollision
abhängig von der Aufprallstärke, der
Geschwindigkeit und dem Aufprallwinkel
ausgelöst werden.
VORSICHT
Schlagen Sie nicht gegen Stellen, und verhindern Sie, dass
irgendein Gegenstand gegen die
Stellen schlägt, an denen die
Airbags oder Sensoren montiertsind.
Dies könnte zu einer ungewollten
Airbagauslösung mit daraus
resultierenden schweren oder
tödlichen Verletzungen führen.
Wenn die Einbaulage oder der Lagewinkel der Sensoren auf
irgendeine Art verändert wird,
könnten die Airbags zu einem
unerwarteten Zeitpunkt oder bei
einer Kollision nicht ausgelöst
werden, was schwere oder
tödliche Verletzungen verursa
-chen könnte.
Versuchen Sie deshalb nicht,
Arbeiten an oder im Bereich der
Airbag-Sensoren auszuführen.
Lassen Sie das Fahrzeug von
einem autorisierten HYUNDAI-
Händler prüfen und instand
setzen.
(Fortsetzung)
(Fortsetzung)
Es können Probleme entstehen,wenn der Sensoreinbauwinkel
durch Verformung der vorderen
Stoßfängerverstärkung verändert
wird. Lassen Sie das Fahrzeug
von einem autorisierten
HYUNDAI-Händler prüfen und
instand setzen.
Ihr Fahrzeug ist so konstruiert, dass es bei bestimmten Kollisio
-nen Aufprallenergie absorbiert
und Airbag(s) auslöst.
Wenn zusätzliche Stoßfänger
-schutzvorrichtungen angebracht
werden oder ein nicht originaler
Stoßfänger montiert wird, können
das Aufprallverhalten und die
Airbagsteuerung Ihres Fahrzeugs
ungünstig beeinträchtigt werden.
1TQA2084

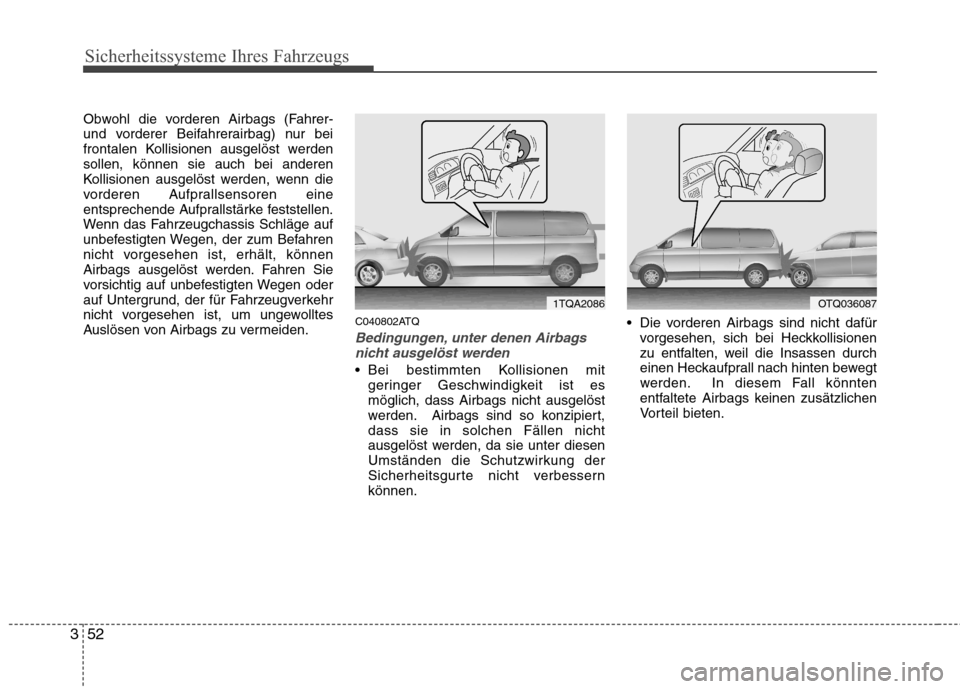

Sicherheitssysteme Ihres Fahrzeugs
52
3
Obwohl die vorderen Airbags (Fahrer-
und vorderer Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst werdensollen, können sie auch bei anderen
Kollisionen ausgelöst werden, wenn die
vorderen Aufprallsensoren eine
entsprechende Aufprallstärke feststellen.
Wenn das Fahrzeugchassis Schläge auf
unbefestigten Wegen, der zum Befahren
nicht vorgesehen ist, erhält, können
Airbags ausgelöst werden. Fahren Sie
vorsichtig auf unbefestigten Wegen oder
auf Untergrund, der für Fahrzeugverkehr
nicht vorgesehen ist, um ungewolltes
Auslösen von Airbags zu vermeiden. C040802ATQ
Bedingungen, unter denen Airbags
nicht ausgelöst werden
Bei bestimmten Kollisionen mit geringer Geschwindigkeit ist es möglich, dass Airbags nicht ausgelöst
werden. Airbags sind so konzipiert,dass sie in solchen Fällen nicht
ausgelöst werden, da sie unter diesen
Umständen die Schutzwirkung der
Sicherheitsgurte nicht verbessernkönnen. Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten bewegt
werden. In diesem Fall könnten
entfaltete Airbags keinen zusätzlichen
Vorteil bieten.
1TQA2086OTQ036087

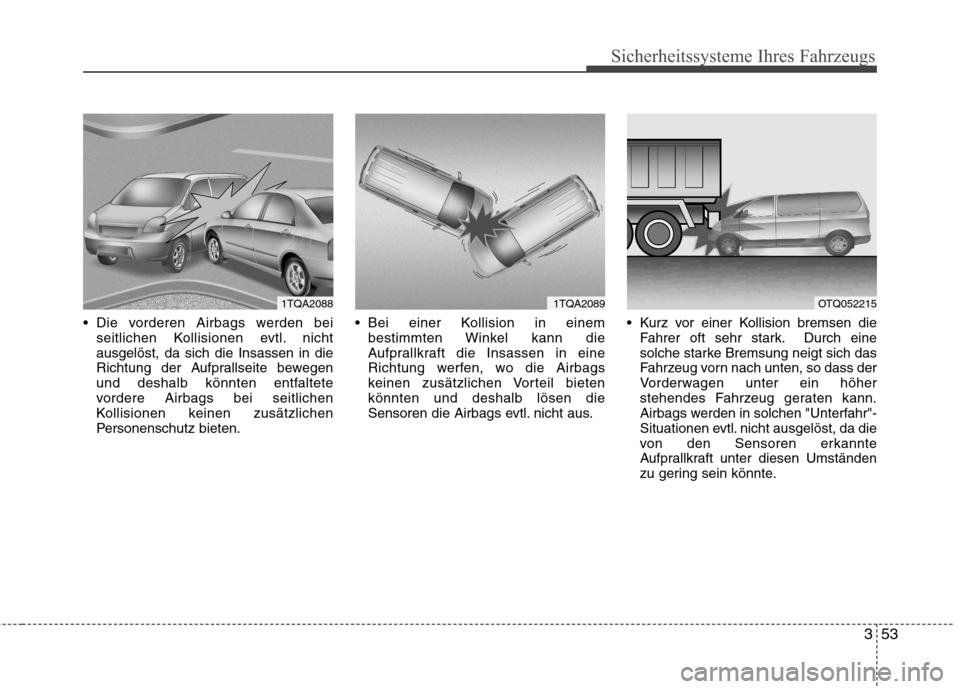

353
Sicherheitssysteme Ihres Fahrzeugs
Die vorderen Airbags werden beiseitlichen Kollisionen evtl. nicht ausgelöst, da sich die Insassen in die
Richtung der Aufprallseite bewegen
und deshalb könnten entfaltete
vordere Airbags bei seitlichen
Kollisionen keinen zusätzlichen
Personenschutz bieten. Bei einer Kollision in einem
bestimmten Winkel kann die
Aufprallkraft die Insassen in eine
Richtung werfen, wo die Airbags
keinen zusätzlichen Vorteil bietenkönnten und deshalb lösen die
Sensoren die Airbags evtl. nicht aus. Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich das
Fahrzeug vorn nach unten, so dass der
Vorderwagen unter ein höher
stehendes Fahrzeug geraten kann.
Airbags werden in solchen "Unterfahr"-
Situationen evtl. nicht ausgelöst, da die
von den Sensoren erkannte
Aufprallkraft unter diesen Umständen
zu gering sein könnte.
1TQA20891TQA2088OTQ052215

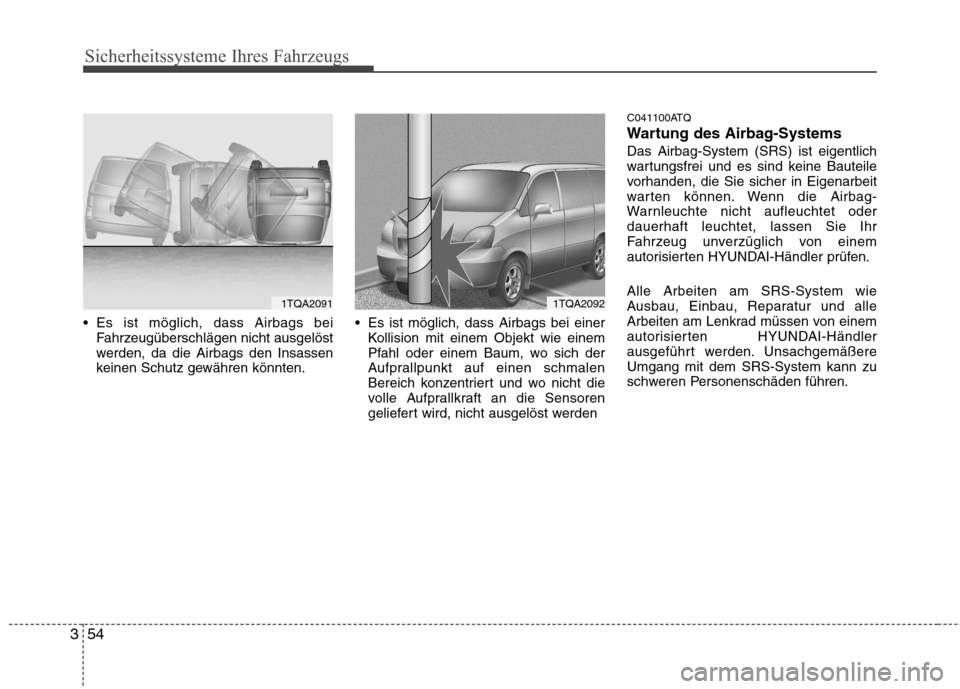

Sicherheitssysteme Ihres Fahrzeugs
54
3
Es ist möglich, dass Airbags bei
Fahrzeugüberschlägen nicht ausgelöst
werden, da die Airbags den Insassen
keinen Schutz gewähren könnten. Es ist möglich, dass Airbags bei einer
Kollision mit einem Objekt wie einem
Pfahl oder einem Baum, wo sich der
Aufprallpunkt auf einen schmalen
Bereich konzentriert und wo nicht die
volle Aufprallkraft an die Sensoren
geliefert wird, nicht ausgelöst werden C041100ATQ
Wartung des Airbag-SystemsDas Airbag-System (SRS) ist eigentlich
wartungsfrei und es sind keine Bauteile
vorhanden, die Sie sicher in Eigenarbeit
warten können. Wenn die Airbag-
Warnleuchte nicht aufleuchtet oderdauerhaft leuchtet, lassen Sie Ihr
Fahrzeug unverzüglich von einem
autorisierten HYUNDAI-Händler prüfen. Alle Arbeiten am SRS-System wie
Ausbau, Einbau, Reparatur und alle
Arbeiten am Lenkrad müssen von einem
autorisierten HYUNDAI-Händler
ausgeführt werden. UnsachgemäßereUmgang mit dem SRS-System kann zu
schweren Personenschäden führen.
1TQA20911TQA2092
