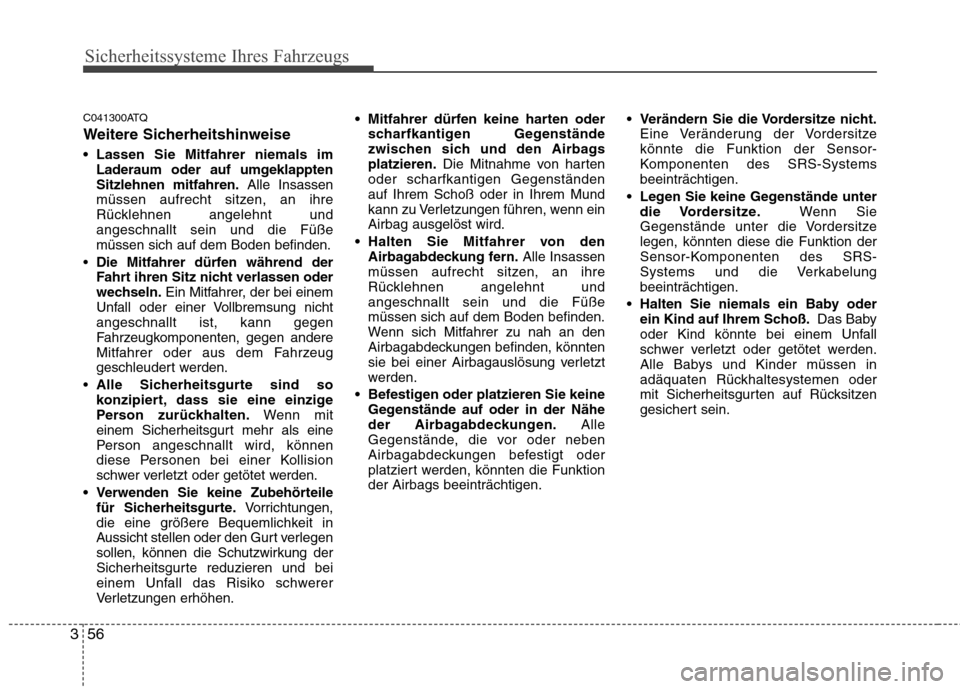

Sicherheitssysteme Ihres Fahrzeugs
56
3
C041300ATQ
Weitere Sicherheitshinweise
Lassen Sie Mitfahrer niemals im
Laderaum oder auf umgeklappten Sitzlehnen mitfahren. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen oder
wechseln. Ein Mitfahrer, der bei einem
Unfall oder einer Vollbremsung nichtangeschnallt ist, kann gegen
Fahrzeugkomponenten, gegen andere
Mitfahrer oder aus dem Fahrzeug
geschleudert werden.
Alle Sicherheitsgurte sind so
konzipiert, dass sie eine einzige
Person zurückhalten. Wenn mit
einem Sicherheitsgurt mehr als eine
Person angeschnallt wird, können
diese Personen bei einer Kollision
schwer verletzt oder getötet werden.
Verwenden Sie keine Zubehörteile für Sicherheitsgurte. Vorrichtungen,
die eine größere Bequemlichkeit in
Aussicht stellen oder den Gurt verlegen
sollen, können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen. Mitfahrer dürfen keine harten oder
scharfkantigen Gegenstände
zwischen sich und den Airbagsplatzieren. Die Mitnahme von harten
oder scharfkantigen Gegenständenauf Ihrem Schoß oder in Ihrem Mund
kann zu Verletzungen führen, wenn einAirbag ausgelöst wird.
Halten Sie Mitfahrer von den Airbagabdeckung fern. Alle Insassen
müssen aufrecht sitzen, an ihre
Rücklehnen angelehnt undangeschnallt sein und die Füßemüssen sich auf dem Boden befinden.
Wenn sich Mitfahrer zu nah an den
Airbagabdeckungen befinden, könnten
sie bei einer Airbagauslösung verletzt
werden.
Befestigen oder platzieren Sie keine Gegenstände auf oder in der Nähe
der Airbagabdeckungen. Alle
Gegenstände, die vor oder neben
Airbagabdeckungen befestigt oder
platziert werden, könnten die Funktionder Airbags beeinträchtigen. Verändern Sie die Vordersitze nicht.
Eine Veränderung der Vordersitzekönnte die Funktion der Sensor-
Komponenten des SRS-Systemsbeeinträchtigen.
Legen Sie keine Gegenstände unter die Vordersitze. Wenn Sie
Gegenstände unter die Vordersitzelegen, könnten diese die Funktion der
Sensor-Komponenten des SRS-
Systems und die Verkabelungbeeinträchtigen.
Halten Sie niemals ein Baby oder ein Kind auf Ihrem Schoß. Das Baby
oder Kind könnte bei einem Unfall
schwer verletzt oder getötet werden.
Alle Babys und Kinder müssen in
adäquaten Rückhaltesystemen oder
mit Sicherheitsgurten auf Rücksitzen
gesichert sein.

413

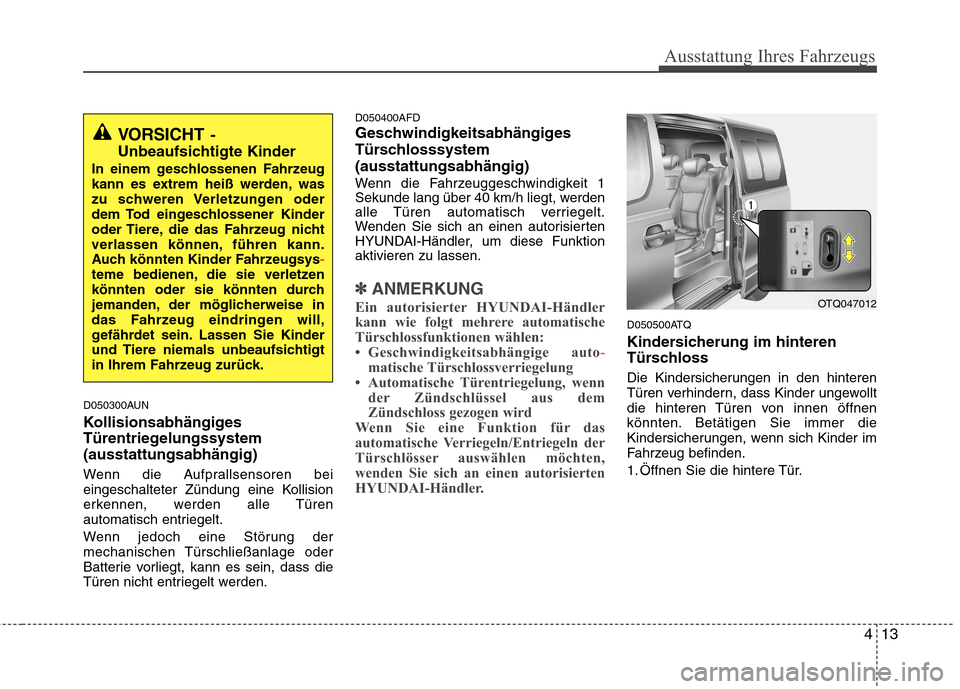

Ausstattung Ihres Fahrzeugs
D050300AUN
Kollisionsabhängiges
Türentriegelungssystem(ausstattungsabhängig)
Wenn die Aufprallsensoren bei
eingeschalteter Zündung eine Kollision
erkennen, werden alle Türen
automatisch entriegelt.
Wenn jedoch eine Störung der
mechanischen Türschließanlage oder
Batterie vorliegt, kann es sein, dass die
Türen nicht entriegelt werden.D050400AFD
Geschwindigkeitsabhängiges
Türschlosssystem (ausstattungsabhängig)
Wenn die Fahrzeuggeschwindigkeit 1
Sekunde lang über 40 km/h liegt, werden
alle Türen automatisch verriegelt.
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, um diese Funktionaktivieren zu lassen.
✽✽
ANMERKUNG
Ein autorisierter HYUNDAI-Händler
kann wie folgt mehrere automatische
Türschlossfunktionen wählen:
 Geschwindigkeitsabhängige auto
-matische Türschlossverriegelung
 Automatische Türentriegelung, wenn der Zündschlüssel aus dem
Zündschloss gezogen wird
Wenn Sie eine Funktion für das
automatische Verriegeln/Entriegeln der
Türschlösser auswählen möchten,
wenden Sie sich an einen autorisierten
HYUNDAI-Händler.
D050500ATQ
Kindersicherung im hinteren
Türschloss
Die Kindersicherungen in den hinteren
Türen verhindern, dass Kinder ungewollt
die hinteren Türen von innen öffnen
könnten. Betätigen Sie immer die
Kindersicherungen, wenn sich Kinder im
Fahrzeug befinden.
1. Öffnen Sie die hintere Tür.
VORSICHT -
Unbeaufsichtigte Kinder
In einem geschlossenen Fahrzeug
kann es extrem heiß werden, was
zu schweren Verletzungen oder
dem Tod eingeschlossener Kinder
oder Tiere, die das Fahrzeug nicht
verlassen können, führen kann.
Auch könnten Kinder Fahrzeugsys
-teme bedienen, die sie verletzen
könnten oder sie könnten durch
jemanden, der möglicherweise in
das Fahrzeug eindringen will,
gefährdet sein. Lassen Sie Kinder
und Tiere niemals unbeaufsichtigt
in Ihrem Fahrzeug zurück.
OTQ047012

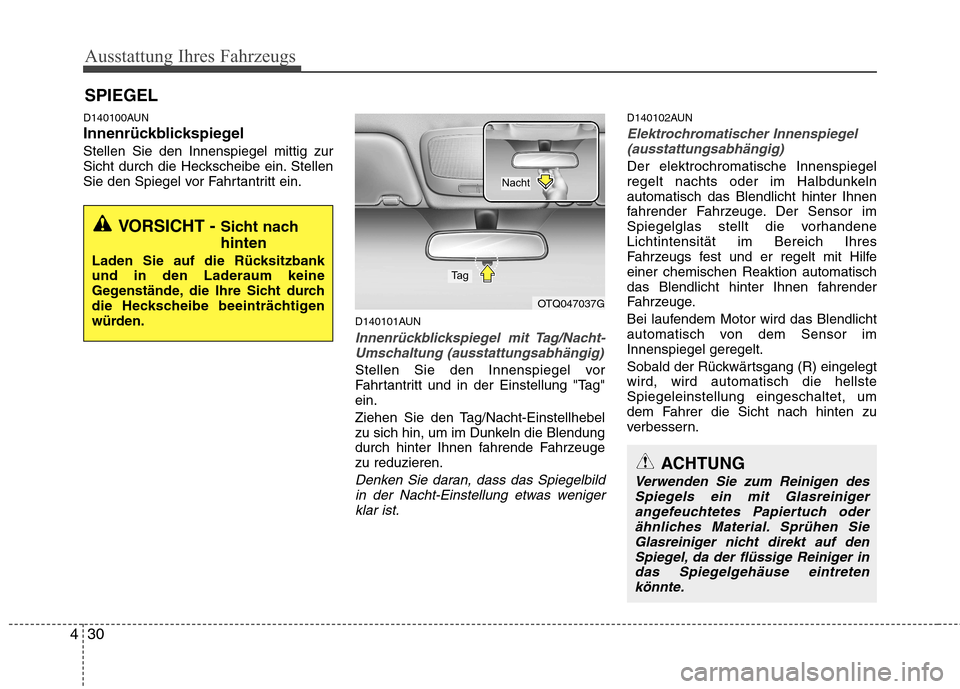

Ausstattung Ihres Fahrzeugs
30
4
D140100AUN
InnenrückblickspiegelStellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-Umschaltung (ausstattungsabhängig)
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeugezu reduzieren.
Denken Sie daran, dass das Spiegelbildin der Nacht-Einstellung etwas wenigerklar ist.
D140102AUN
Elektrochromatischer Innenspiegel(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkelnautomatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandeneLichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfeeiner chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor imInnenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt wird, wird automatisch die hellsteSpiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
SPIEGEL
VORSICHT -
Sicht nach hinten
Laden Sie auf die Rücksitzbank und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
ACHTUNG
Verwenden Sie zum Reinigen des Spiegels ein mit Glasreinigerangefeuchtetes Papiertuch oder ähnliches Material. Sprühen SieGlasreiniger nicht direkt auf den
Spiegel, da der flüssige Reiniger indas Spiegelgehäuse eintretenkönnte.
OTQ047037G
Nacht
Ta g

431

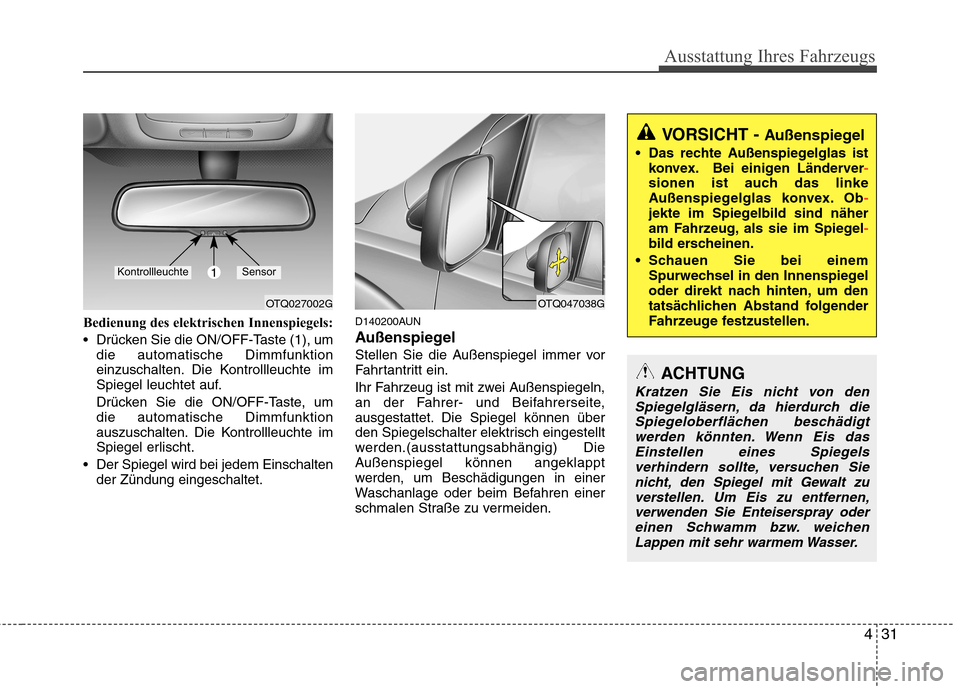

Ausstattung Ihres Fahrzeugs
VORSICHT - Außenspiegel
Das rechte Außenspiegelglas ist konvex. Bei einigen Länderver
-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch dieSpiegeloberflächen beschädigt werden könnten. Wenn Eis das Einstellen eines Spiegels
verhindern sollte, versuchen Sienicht, den Spiegel mit Gewalt zu verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray oder
einen Schwamm bzw. weichenLappen mit sehr warmem Wasser.
Bedienung des elektrischen Innenspiegels:
Drücken Sie die ON/OFF-Taste (1), um die automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ON/OFF-Taste, um die automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt.
Der Spiegel wird bei jedem Einschalten der Zündung eingeschaltet. D140200AUN
Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden.(ausstattungsabhängig) Die
Außenspiegel können angeklappt
werden, um Beschädigungen in einer
Waschanlage oder beim Befahren einer
schmalen Straße zu vermeiden.
OTQ027002GOTQ047038G
1KontrollleuchteSensor

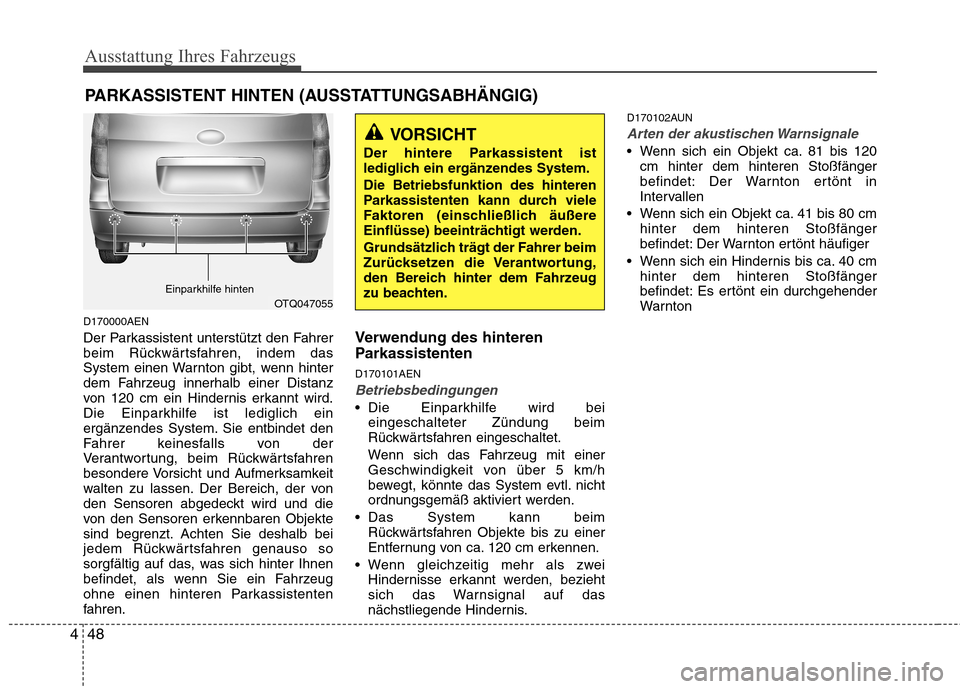

Ausstattung Ihres Fahrzeugs
48
4
D170000AEN
Der Parkassistent unterstützt den Fahrer
beim Rückwärtsfahren, indem das
System einen Warnton gibt, wenn hinter
dem Fahrzeug innerhalb einer Distanz
von 120 cm ein Hindernis erkannt wird.
Die Einparkhilfe ist lediglich ein
ergänzendes System. Sie entbindet den
Fahrer keinesfalls von der
Verantwortung, beim Rückwärtsfahren
besondere Vorsicht und Aufmerksamkeit
walten zu lassen. Der Bereich, der von
den Sensoren abgedeckt wird und die
von den Sensoren erkennbaren Objekte
sind begrenzt. Achten Sie deshalb bei
jedem Rückwärtsfahren genauso so
sorgfältig auf das, was sich hinter Ihnen
befindet, als wenn Sie ein Fahrzeug
ohne einen hinteren Parkassistenten
fahren. Verwendung des hinteren
Parkassistenten D170101AEN
Betriebsbedingungen
Die Einparkhilfe wird bei
eingeschalteter Zündung beim
Rückwärtsfahren eingeschaltet.
Wenn sich das Fahrzeug mit einer
Geschwindigkeit von über 5 km/h
bewegt, könnte das System evtl. nicht
ordnungsgemäß aktiviert werden.
Das System kann beim Rückwärtsfahren Objekte bis zu einer
Entfernung von ca. 120 cm erkennen.
Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das
nächstliegende Hindernis. D170102AUN
Arten der akustischen Warnsignale
Wenn sich ein Objekt ca. 81 bis 120
cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt in
Intervallen
Wenn sich ein Objekt ca. 41 bis 80 cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt häufiger
Wenn sich ein Hindernis bis ca. 40 cm hinter dem hinteren Stoßfänger
befindet: Es ertönt ein durchgehender
Warnton
PARKASSISTENT HINTEN (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent ist
lediglich ein ergänzendes System. Die Betriebsfunktion des hinteren
Parkassistenten kann durch viele
Faktoren (einschließlich äußere
Einflüsse) beeinträchtigt werden.
Grundsätzlich trägt der Fahrer beim
Zurücksetzen die Verantwortung,
den Bereich hinter dem Fahrzeug
zu beachten.
OTQ047055
Einparkhilfe hinten

449

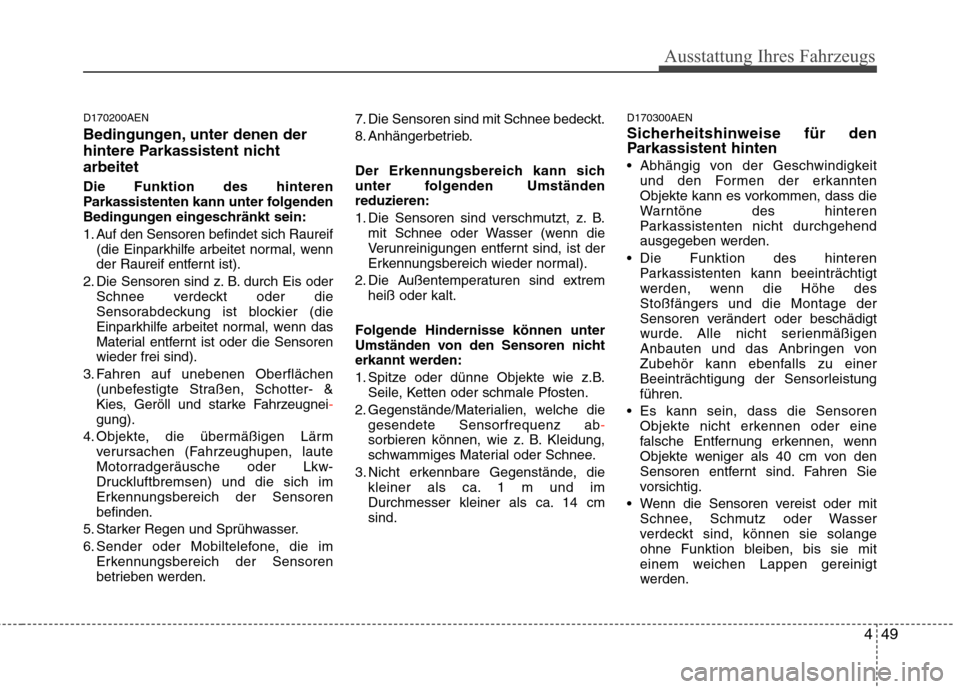

Ausstattung Ihres Fahrzeugs
D170200AEN
Bedingungen, unter denen der
hintere Parkassistent nichtarbeitet Die Funktion des hinteren
Parkassistenten kann unter folgenden
Bedingungen eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif(die Einparkhilfe arbeitet normal, wenn
der Raureif entfernt ist).
2. Die Sensoren sind z. B. durch Eis oder Schnee verdeckt oder die
Sensorabdeckung ist blockier (die
Einparkhilfe arbeitet normal, wenn das
Material entfernt ist oder die Sensorenwieder frei sind).
3. Fahren auf unebenen Oberflächen (unbefestigte Straßen, Schotter- &
Kies, Geröll und starke Fahrzeugnei
-gung).
4. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorradgeräusche oder Lkw-
Druckluftbremsen) und die sich im
Erkennungsbereich der Sensorenbefinden.
5. Starker Regen und Sprühwasser.
6. Sender oder Mobiltelefone, die im Erkennungsbereich der Sensoren
betrieben werden. 7. Die Sensoren sind mit Schnee bedeckt.
8. Anhängerbetrieb.
Der Erkennungsbereich kann sich
unter folgenden Umständenreduzieren:
1. Die Sensoren sind verschmutzt, z. B.
mit Schnee oder Wasser (wenn die
Verunreinigungen entfernt sind, ist der
Erkennungsbereich wieder normal).
2. Die Außentemperaturen sind extrem heiß oder kalt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Materialien, welche die gesendete Sensorfrequenz ab-sorbieren können, wie z. B. Kleidung,
schwammiges Material oder Schnee.
3. Nicht erkennbare Gegenstände, die kleiner als ca. 1 m und im
Durchmesser kleiner als ca. 14 cmsind. D170300AEN
Sicherheitshinweise für den
Parkassistent hinten
Abhängig von der Geschwindigkeit
und den Formen der erkannten
Objekte kann es vorkommen, dass die
Warntöne des hinteren
Parkassistenten nicht durchgehend
ausgegeben werden.
Die Funktion des hinteren Parkassistenten kann beeinträchtigt
werden, wenn die Höhe desStoßfängers und die Montage der
Sensoren verändert oder beschädigt
wurde. Alle nicht serienmäßigen
Anbauten und das Anbringen von
Zubehör kann ebenfalls zu einer
Beeinträchtigung der Sensorleistungführen.
Es kann sein, dass die Sensoren Objekte nicht erkennen oder eine
falsche Entfernung erkennen, wenn
Objekte weniger als 40 cm von den
Sensoren entfernt sind. Fahren Sie
vorsichtig.
Wenn die Sensoren vereist oder mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.

Ausstattung Ihres Fahrzeugs
50
4

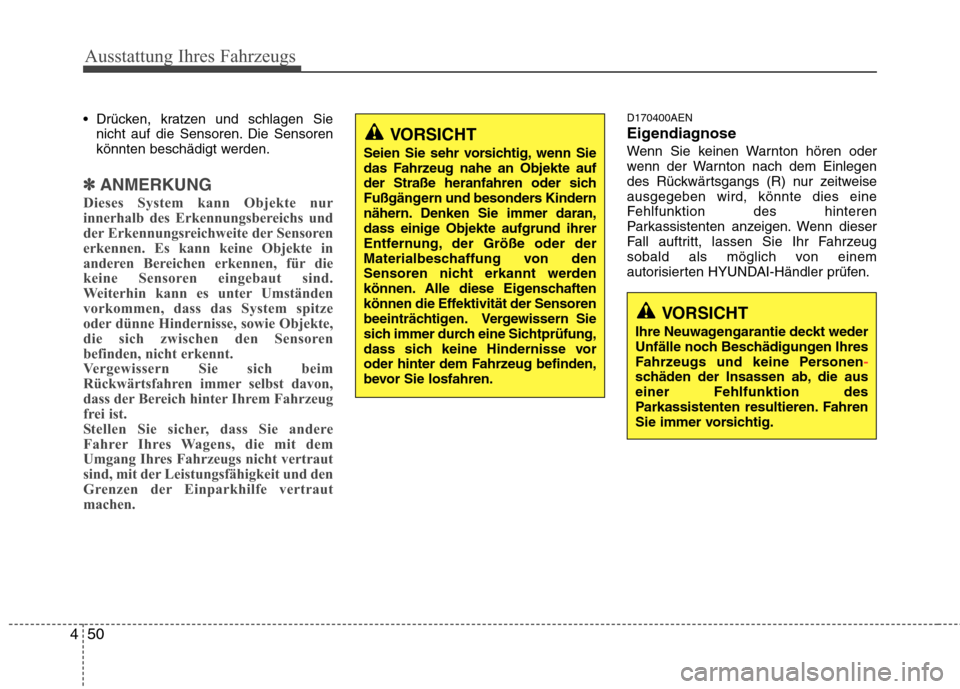

Drücken, kratzen und schlagen Sie
nicht auf die Sensoren. Die Sensoren
könnten beschädigt werden.
✽✽ ANMERKUNG
Dieses System kann Objekte nur
innerhalb des Erkennungsbereichs und
der Erkennungsreichweite der Sensoren
erkennen. Es kann keine Objekte in
anderen Bereichen erkennen, für die
keine Sensoren eingebaut sind.
Weiterhin kann es unter Umständen
vorkommen, dass das System spitze
oder dünne Hindernisse, sowie Objekte,
die sich zwischen den Sensoren
befinden, nicht erkennt.
Vergewissern Sie sich beim
Rückwärtsfahren immer selbst davon,
dass der Bereich hinter Ihrem Fahrzeug
frei ist.
Stellen Sie sicher, dass Sie andere
Fahrer Ihres Wagens, die mit dem
Umgang Ihres Fahrzeugs nicht vertraut
sind, mit der Leistungsfähigkeit und den
Grenzen der Einparkhilfe vertraut
machen.
D170400AEN
Eigendiagnose
Wenn Sie keinen Warnton hören oder
wenn der Warnton nach dem Einlegen
des Rückwärtsgangs (R) nur zeitweiseausgegeben wird, könnte dies eine
Fehlfunktion des hinteren
Parkassistenten anzeigen. Wenn dieser
Fall auftritt, lassen Sie Ihr Fahrzeug
sobald als möglich von einem
autorisierten HYUNDAI-Händler prüfen.
VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
das Fahrzeug nahe an Objekte auf
der Straße heranfahren oder sich
Fußgängern und besonders Kindern
nähern. Denken Sie immer daran,
dass einige Objekte aufgrund ihrer
Entfernung, der Größe oder der
Materialbeschaffung von den
Sensoren nicht erkannt werden
können. Alle diese Eigenschaften
können die Effektivität der Sensoren
beeinträchtigen. Vergewissern Sie
sich immer durch eine Sichtprüfung,
dass sich keine Hindernisse vor
oder hinter dem Fahrzeug befinden,
bevor Sie losfahren.
VORSICHT
Ihre Neuwagengarantie deckt weder
Unfälle noch Beschädigungen Ihres
Fahrzeugs und keine Personen
-schäden der Insassen ab, die aus einer Fehlfunktion des
Parkassistenten resultieren. Fahren
Sie immer vorsichtig.

Wartung
58
7
Sicherungskasten im Fahrzeuginnenraum
Sicherung Ampere Geschütztes Bauteil
AUDIO-2 10A Audio, Digitaluhr, BCM, Schalter für elektr. Außenspiegel
C/LIGHTER 20A Zigarettenanzünder, 12V-Steckdose vorn
S/HTD DRI 10A Sitzheizungsschalter Fahrersitz (ausstattungsabhängig)
DRL 10A BCM (ausstattungsabhängig)
RR FOG LP 15A Nebelschlusslichtrelais
H/LP 10A Fernlicht-/Abblendlichtrelais
FRT WIPER 25A Relais für Scheibenwischer vorn, Wischermotor vorn
BCM 10A BCM
HTR 10A Gebläserelais vorn/hinten, A/C-Steuermodul vorn/hinten, Kondensatorlüfterrelais, Elektrochromatischer Spiegel,
Thermoschalter, PTC-Zuheizerrelais (D4CB), EGR-Magnetventil (D4BH)
B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter, A/T-Stufenschalter
ABS 10A ABS/ESP-Steuermodul, ESP-Schalter (D4CB)
T/SIG LP 10A Schalter Warnblinkanlage
A/BAG 10A SRS-Steuermodul
A/BAG IND 10A Kombiinstrument
CLUSTER 10A Kombiinstrument, BCM, Wegfahrsperrensteuermodul (D4BH), A/C-Relais (D4BH), Generatorwiderstand
ECU 10A Fzg-Geschwindigkeitssensor, ECM, Luftmengenmesser (D4CB), Einspritzpumpe (D4BH), TCM,
Kraftstofffilter-Warnsensor
START 10A Anlasserrelais, Alarmanlagenrelais
MIRR HTD 10A A/C-Steuermodul vorn, elektr. Außenspiegel & Heizung lks/re
STOP LP 15A Bremslichtschalter
