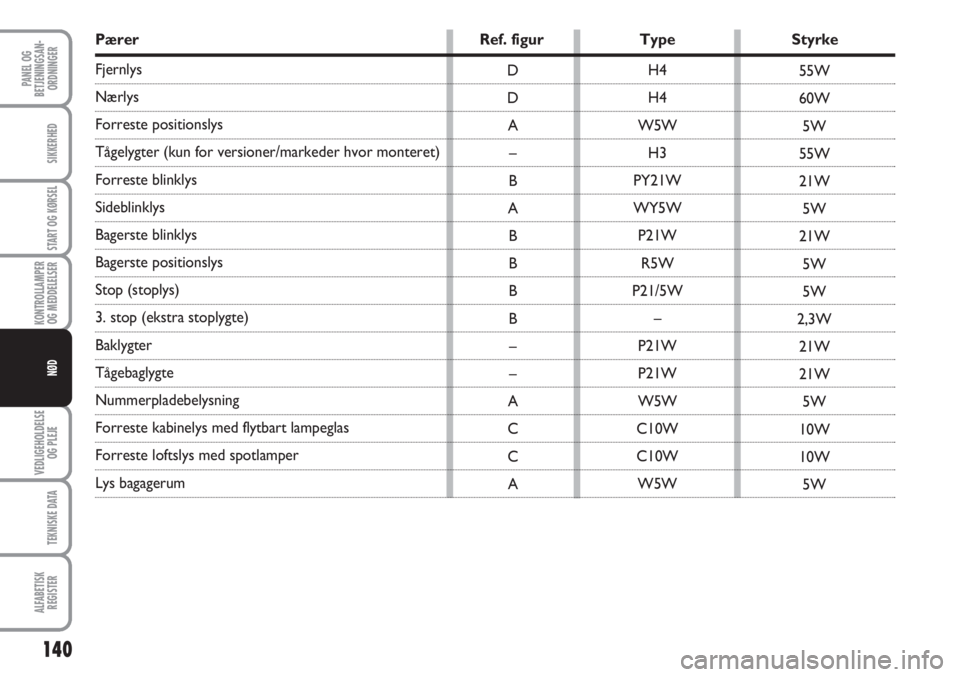

Pærer Ref. figur Type Styrke
Fjernlys
Nærlys
Forreste positionslys
Tågelygter (kun for versioner/markeder hvor monteret)
Forreste blinklys
Sideblinklys
Bagerste blinklys
Bagerste positionslys
Stop (stoplys)
3. stop (ekstra stoplygte)
Baklygter
Tågebaglygte
Nummerpladebelysning
Forreste kabinelys med flytbart lampeglas
Forreste loftslys med spotlamper
Lys bagagerumH4
H4
W5W
H3
PY21W
WY5W
P21W
R5W
P21/5W
–
P21W
P21W
W5W
C10W
C10W
W5W D
D
A
–
B
A
B
B
B
B
–
–
A
C
C
A55W
60W
5W
55W
21W
5W
21W
5W
5W
2,3W
21W
21W
5W
10W
10W
5W

143
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

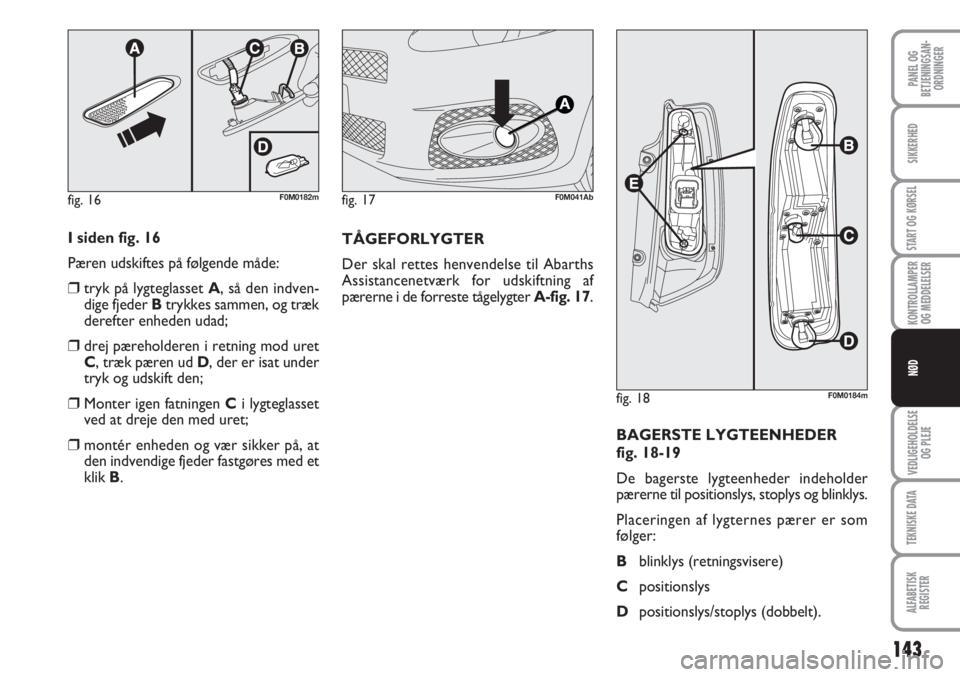

I siden fig. 16
Pæren udskiftes på følgende måde:
❒tryk på lygteglasset A, så den indven-
dige fjeder Btrykkes sammen, og træk
derefter enheden udad;
❒drej pæreholderen i retning mod uret
C, træk pæren ud D, der er isat under
tryk og udskift den;
❒Monter igen fatningen Ci lygteglasset
ved at dreje den med uret;
❒montér enheden og vær sikker på, at
den indvendige fjeder fastgøres med et
klik B.TÅGEFORLYGTER
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af
pærerne i de forreste tågelygter A-fig. 17.
BAGERSTE LYGTEENHEDER
fig. 18-19
De bagerste lygteenheder indeholder
pærerne til positionslys, stoplys og blinklys.
Placeringen af lygternes pærer er som
følger:
Bblinklys (retningsvisere)
Cpositionslys
Dpositionslys/stoplys (dobbelt).
fig. 16F0M0182m
fig. 18F0M0184m
fig. 17F0M041Ab

145
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

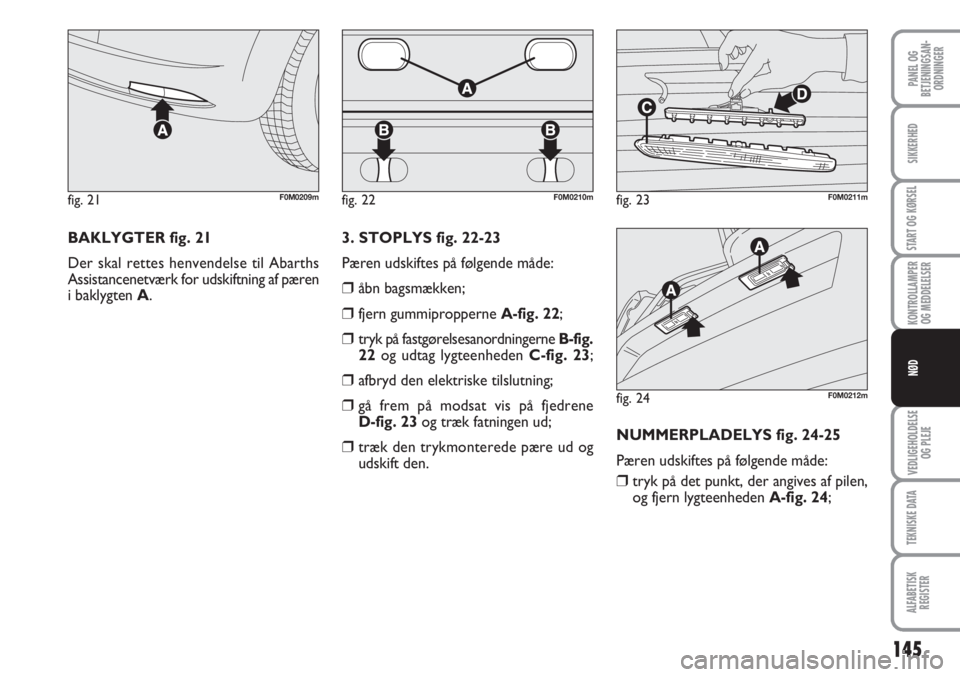

BAKLYGTER fig. 21
Der skal rettes henvendelse til Abarths
Assistancenetværk for udskiftning af pæren
i baklygten A.
fig. 21F0M0209m
3. STOPLYS fig. 22-23
Pæren udskiftes på følgende måde:
❒åbn bagsmækken;
❒fjern gummipropperne A-fig. 22;
❒tryk på fastgørelsesanordningerne B-fig.
22og udtag lygteenheden C-fig. 23;
❒afbryd den elektriske tilslutning;
❒gå frem på modsat vis på fjedrene
D-fig. 23og træk fatningen ud;
❒træk den trykmonterede pære ud og
udskift den.NUMMERPLADELYS fig. 24-25
Pæren udskiftes på følgende måde:
❒tryk på det punkt, der angives af pilen,
og fjern lygteenheden A-fig. 24;
fig. 22F0M0210mfig. 23F0M0211m
fig. 24F0M0212m

152
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD
7,5
7,5
5
5
10
5
20
20
20
20 1
8
13
2
5
11
4
6
14
7

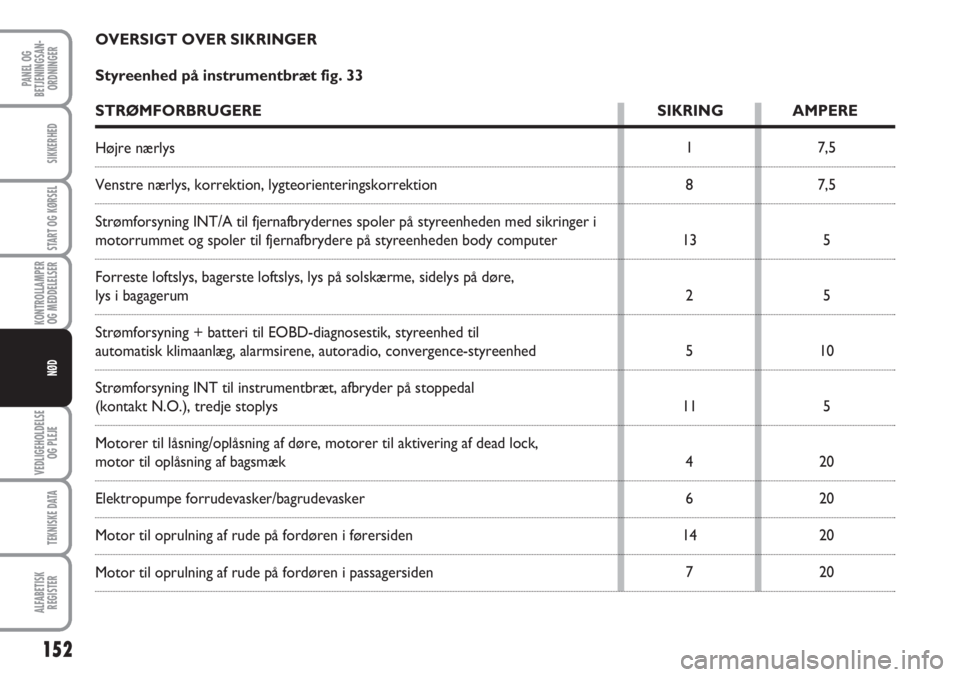

OVERSIGT OVER SIKRINGER
Styreenhed på instrumentbræt fig. 33
STRØMFORBRUGERE SIKRING AMPERE
Højre nærlys
Venstre nærlys, korrektion, lygteorienteringskorrektion
Strømforsyning INT/A til fjernafbrydernes spoler på styreenheden med sikringer i
motorrummet og spoler til fjernafbrydere på styreenheden body computer
Forreste loftslys, bagerste loftslys, lys på solskærme, sidelys på døre,
lys i bagagerum
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til
automatisk klimaanlæg, alarmsirene, autoradio, convergence-styreenhed
Strømforsyning INT til instrumentbræt, afbryder på stoppedal
(kontakt N.O.), tredje stoplys
Motorer til låsning/oplåsning af døre, motorer til aktivering af dead lock,
motor til oplåsning af bagsmæk
Elektropumpe forrudevasker/bagrudevasker
Motor til oprulning af rude på fordøren i førersiden
Motor til oprulning af rude på fordøren i passagersiden

153
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER
NØD

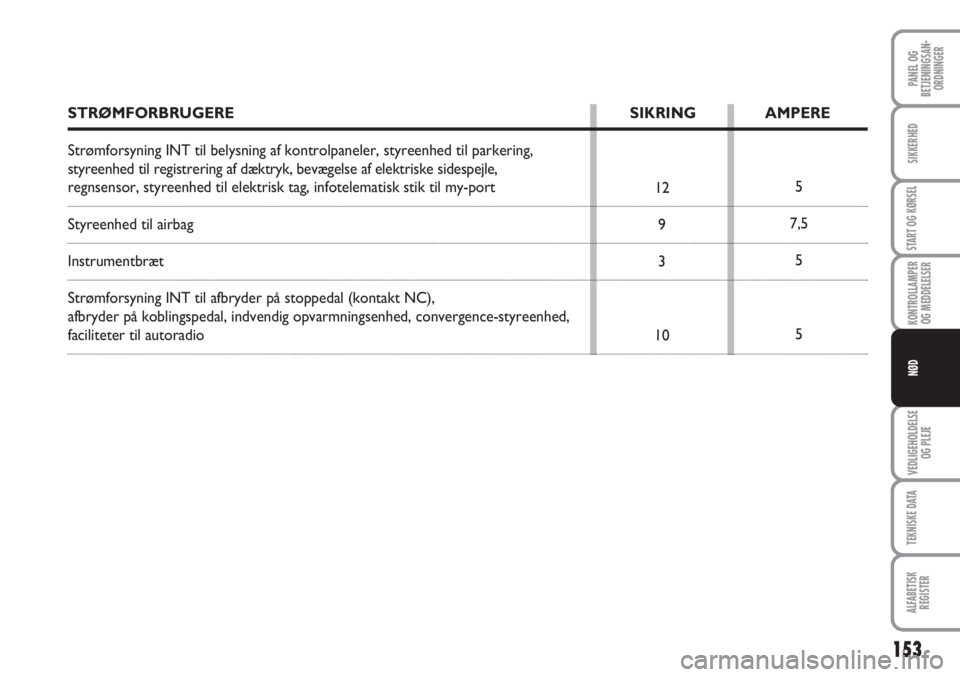

STRØMFORBRUGERE SIKRING AMPERE
Strømforsyning INT til belysning af kontrolpaneler, styreenhed til parkering,
styreenhed til registrering af dæktryk, bevægelse af elektriske sidespejle,
regnsensor, styreenhed til elektrisk tag, infotelematisk stik til my-port
Styreenhed til airbag
Instrumentbræt
Strømforsyning INT til afbryder på stoppedal (kontakt NC),
afbryder på koblingspedal, indvendig opvarmningsenhed, convergence-styreenhed,
faciliteter til autoradio12
9
3
105
7,5
5
5

175
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE

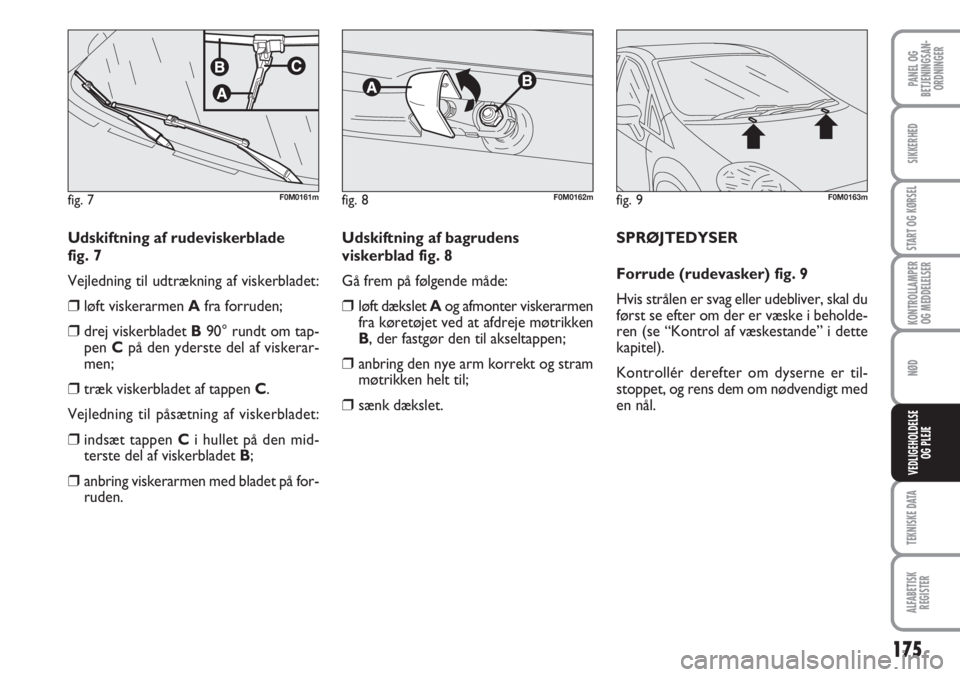

Udskiftning af rudeviskerblade
fig. 7
Vejledning til udtrækning af viskerbladet:
❒løft viskerarmen Afra forruden;
❒drej viskerbladet B90° rundt om tap-
pen Cpå den yderste del af viskerar-
men;
❒træk viskerbladet af tappen C.
Vejledning til påsætning af viskerbladet:
❒indsæt tappen Ci hullet på den mid-
terste del af viskerbladet B;
❒anbring viskerarmen med bladet på for-
ruden.
fig. 7F0M0161m
Udskiftning af bagrudens
viskerblad fig. 8
Gå frem på følgende måde:
❒løft dækslet Aog afmonter viskerarmen
fra køretøjet ved at afdreje møtrikken
B, der fastgør den til akseltappen;
❒anbring den nye arm korrekt og stram
møtrikken helt til;
❒sænk dækslet.
fig. 8F0M0162m
SPRØJTEDYSER
Forrude (rudevasker) fig. 9
Hvis strålen er svag eller udebliver, skal du
først se efter om der er væske i beholde-
ren (se “Kontrol af væskestande” i dette
kapitel).
Kontrollér derefter om dyserne er til-
stoppet, og rens dem om nødvendigt med
en nål.
fig. 9F0M0163m

178
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
TEKNISKE DATA
ALFABETISK
REGISTER
VEDLIGEHOLDELSE
OG PLEJE
Vask ikke bilen hvis den lige har stået i so-
len, eller når motorhjelmen er varm: man
kan ændre lakkens glans.
Udvendige plastdele rengøres ved at følge
samme fremgangsmåde som for normal
vask af bilen.
Undgå så vidt muligt at parkere bilen un-
der træer. De harpiksholdige dråber som
nogle træarter udskiller, gør lakken mat
og øger risikoen for korrosion.
BEMÆRK Fugleekskrementer skal om-
gående vaskes omhyggeligt væk, da deres
syreindhold er meget aggressivt. Rensemidler forureninger van-
det. Foretag kun vask af bi-
len i områder, der er udstyret
til opsamling og rensning af de
anvendte væsker.BEMÆRK Vasken skal udføres med kold
motor og startnøglen i position STOP.
Efter vasken kontrolleres, at de forskelli-
ge afskærmninger (eks. gummihætter og
diverse afskærmninger) ikke er fjernet el-
ler beskadiget.
Forlygter
VIGTIGT! Til forlygternes plasticlygteglas
må ikke anvendes aromatiske stoffer (f.eks.
benzin) eller ketoner (f.eks. acetone). Ruder
Til rensning af ruder anvendes specifikke
rensemidler. Brug helt rene klude for ik-
ke at ridse ruderne eller ændre deres gen-
nemsigtighed.
BEMÆRK Beskadig ikke de elektriske
modstande på bagrudens indvendige over-
flade, gnid den forsigtigt ved at følge sel-
ve modstandenes retning.
Motorrum
Foretag en omhyggelig vask af motor-
rummet i slutningen af hver vintersæson.
Pas på ikke at sprøjte vand direkte på de
elektroniske styreenheder, og beskyt de
øverste luftindtag for ikke at risikere at be-
skadige rudeviskermotoren. Kontakt et
specialiseret værksted for dette arbejde.

200
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
NØD
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
ALFABETISK
REGISTER

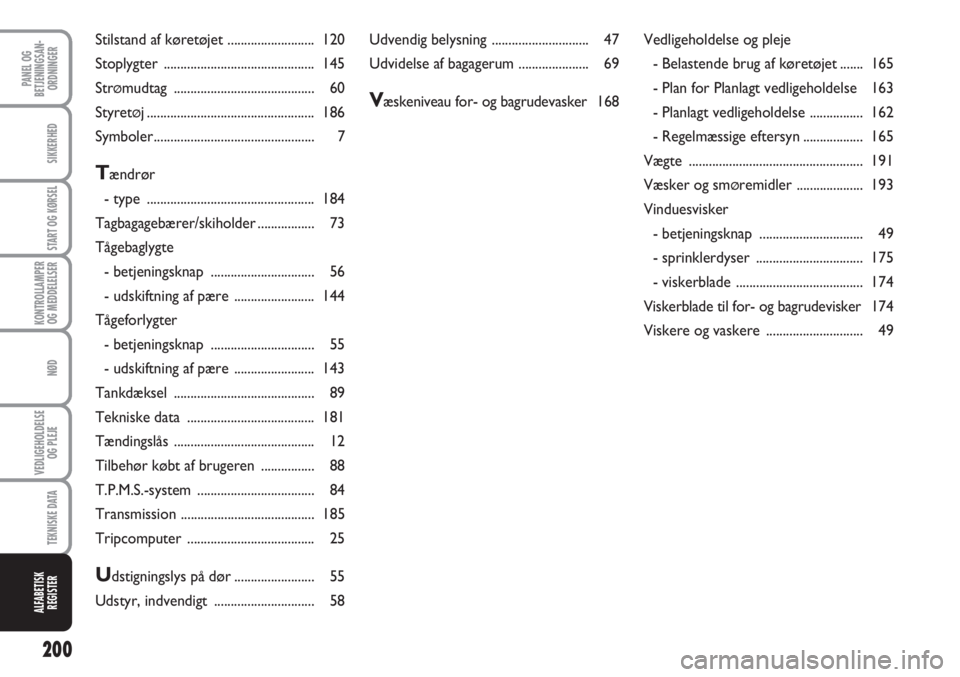

Udvendig belysning ............................. 47
