2010.5 Peugeot 308 SW BL Масло

10
159
ПРОВЕРКИ
ДВИГАТЕЛИ БЕНЗИН

То в а оборудване ви дава възможност да проверите нивото на различните течности и да смените някои части.


1.
Резервоар на течността на
сервоуправлението.

2.
Резервоар на течността за миене
на стъклата и фаровете.


3.
Резервоар на охлаждащата течност.


4.
Резервоар на спирачната течност.

5.
Акумулатор/Предпазители.

6.
Кутия с предпазители.
7.
Въздушен филтър.

8.
Нивомер на маслото.

9.
Зареждане с масло.

1
160
ПРОВЕРКИ
ДВИГАТЕЛИ ДИЗЕЛ

То в а оборудване Ви дава възможност да проверите нивото на различните течности, да смените някои части и да
възстановите захранването с гориво.


1.
Резервоар на течността на
сервоуправлението.

2.
Резервоар на течността за миене
на стъклата и фаровете.

3.
Резервоар на охладителната
течност.
4.
Резервоар на спирачната течност.

5.
Акумулатор/Предпазители.

6.
Кутия с предпазители.

7.
Въздушен филтър.
8.
Сонда за измерване на нивото на
маслото.

9.
Зареждане с масло.

10.
Помпа за възстановяване на
захранването с гориво
* .

11 .
Болт за обезвъздушаване
* .

*
Според модификацията.

10
!
161
ПРОВЕРКИ
ПРОВЕРКА НА НИВАТА

Редовно проверявайте всички нива и
доливайте, ако е необходимо, освен
при противоположно указание.
При значително намаляване на дадено
ниво, проверете съответната система в
мрежата PEUGEOT.


Ниво на спирачната течност
Освен това, тъй като охладителната
система се намира под налягане, изча-
кайте поне един час след изключване
на двигателя преди да извършите да-
дена интервенция.
За да избегнете изгаряне, отвийте ка-
пачката на два оборота за да спадне
налягането, след което я свалете и до-
лейте течност.


Ниво на маслото

Тази проверка е валидна единствено,
ако автомобилът е паркиран върху хо-
ризонтална повърхност и двигателят е изключен преди минимум 15 минути.
Тя се извършва при подаване на контакт, чрез
индикатора за минимално ниво на маслото в
бордното табло, или с ръчната сонда.


Нивото на тази течност тряб-
ва да бъде близо до знака
"MAXI". В противен случай,
проверете износването на
спирачните накладки.

Смяна на спирачната течност
За да разберете каква е периодич-
ността на тази операция, проверете
в дневника за поддръжка.


Ниво на течността за
сервоуправлението на волана

Нивото на тази течност трябва
да бъде близо до знака "MAXI".
При студен двигател, отворете
капачката и го проверете.

Ниво на течността за миене на
стъклата и фаровете

При автомобилите, оборудва-
ни с устройство за миене на
фаровете, минималното ниво
на тази течност се сигнализи-
ра чрез звуков сигнал и съобщение
на многофункционалния дисплей.
При следващото спиране долейте
течност.
Смяна на маслото в двигателя
За да разберете каква е периодич-
ността на тази операция, проверете
в дневника
за поддръжка.
За да предпазите двигателя и ус-
тройствата против замърсяване от
повреди, не използвайте добавка в
маслото.

Характеристики на маслото

Маслото трябва да отговаря на Вашия
двигател и да бъде съобразено с препо-
ръките на производителя на автомобила.



Характеристики на течността
Тази течност трябва да бъде съобра-
зена с препоръките на производите-
ля на автомобила и да отговаря на
нормите DOT4.

Смяна на охладителната течност
Тази течност не се подменя.

Характеристики на течността
За оптимално почистване и за да не
замръзне, течността не трябва да се
сменя и нивото не трябва да се до-
пълва с вода.



Ниво на охладителната
течност

Нивото на тази течност тряб-
ва да бъде близо до знака
"MAXI" без да го надвишава.

Когато двигателят е горещ, температурата на
тази течност се регулира от мотовентилатор-
ната група. Тази група може да функционира
при прекъснат контакт.

При автомобили, оборудвани с филтър за
частици, мотовентилаторната група може да функционира след спиране на автомо-
била, дори и при студен двигател.


Характеристики на течността
Тази течност трябва да бъде съобра-
зена с препоръките на производителя
на автомобила.

По време на интервенциите в
двигателния отсек, внимавай-
те, защото двигателят може да
бъде много горещ (опасност от
изгаряне).

1
!
i
162
ПРОВЕРКИ
Избягвайте продължителен кон-
такт на маслото и отработените
течности с кожата.
По-голямата част от тях са опасни
за здравето и силно корозивни.

Не изхвърляйте маслото и отрабо-тените течности в канализацията
или на земята.



Използвайте специалните контей-нери, които се намират в мрежата
PEUGEOT .










Ниво на добавката за газьол (Дизел
с филтър за твърди частици)

Минималното ниво на тази добавка е
сигнализирано чрез светване на сер-
визния индикатор, звуков сигнал и
съобщение на многофункционалния
дисплей.


Отработени продукти
КОНТРОЛИ

Освен при противоположно предпи-
сание, проверявайте следните еле-
менти, съобразно сервизната книжка
и в зависимост от модификацията.
В противен случай изисквайте про-
верка в мрежата PEUGEOT.


Акумулатор

Акумулаторът е без под-
дръжка.

Все пак, проверявайте дали
клемите са чисти и добре
стегнати, особено през ля-
тото и зимата.
В случай на интервенция в акуму-
латора, консултирайте се с раздел
"Полезна информация" за да се за-
познаете с предпазните мерки, които
трябва да вземете преди да го
свали-
те и след като го монтирате отново.


Въздушен филтър и филтър за купето

В сервизната книжка ще на-
мерите информация за пе-
риодичността на смяната на
тези елементи.
В зависимост от околната среда (прах
в атмосферата, ...) и условията на екс-
плоатация на автомобила (движение
в града, ...), сменяйте ги
ако е необ-
ходимо два пъти по-често
(виж пара-
граф "Двигатели").
Замърсеният филтър за купето може
да попречи на правилното функцио-
ниране на климатика и да предизвика
лоши миризми.


Филтър за твърди частици (Дизел)



Поддръжката на този филтър трябва да се извършва задължително в мре-жата PEUGEOT .


Маслен филтър

Сменяйте масления филтър
при всяка смяна на маслото.
В сервизната книжка ще на-
мерите информация за пе-
риодичността на смяната на
този елемент.
След продължителна работа на
автомобила с ниска скорост или
ниски обороти, може да забеле-
жите водна пара около ауспуха
при ускоряване. Те не влияят на
поведението
на автомобила и на
околната среда.
Доливане
Трябва да се извърши незабавно и
задължително в мрежата PEUGEOT.

1
189
ПОЛЕЗНА ИНФОРМАЦИЯ


Предпазители в двигателния
отсек

Кутията с предпазители се намира до
акумулатора (от ляво).

Достъп до предпазителите


)
Откопчайте капака.

)
Сменете предпазителя (виж съот-
ветния параграф).

)
След интервенцията затворете
много внимателно капака, за да
сте сигурни, че кутията е уплътне-
на добре.

Таблица на предпазителите


Предпазител N°




Ампераж


Функции



F1



20 A

Захранване компютър на двигателя,
електроклапи инжекционна помпа и EGR
(2 л HDI), инжектори (2 л HDI).


F2



15 A

Клаксон.


F3



10 A

Предно/задно стъкломиялно устройство.


F4



20 A

Устройство за миене на фаровете.


F5



15 A



Електроклапи канистер, разтоварваща турбина и
регулиране на налягането Турбо (1,6 л THP 16V),
нагревател пара масло (1,6 л THP 16V), нагревател
газьол (1,6 л HDI).



F6



10 A


Датчик скорост на автомобила, компютър ABS/ESP.



F7



10 A

Компютър сервоуправление на волана,
автоматична скоростна кутия, датчик ниво на
водата в двигателя.


F8



25 A

Управление на стартера.


F9



10 A

Контакт диагностика, фарове с функция
самонасочване, дебитметър на въздуха (Дизел),
помпа филтър за твърди частици (Дизел).


F10



30 A

Регулатори компютър на двигателя (бензин :
запалителни бобини, електроклапи
, кислородна
помпа, инжектори, нагреватели, горивна помпа,
пилотиран термостат) (Дизел : електроклапи,
нагреватели).


F11



40 A

Вентилатор на климатика.

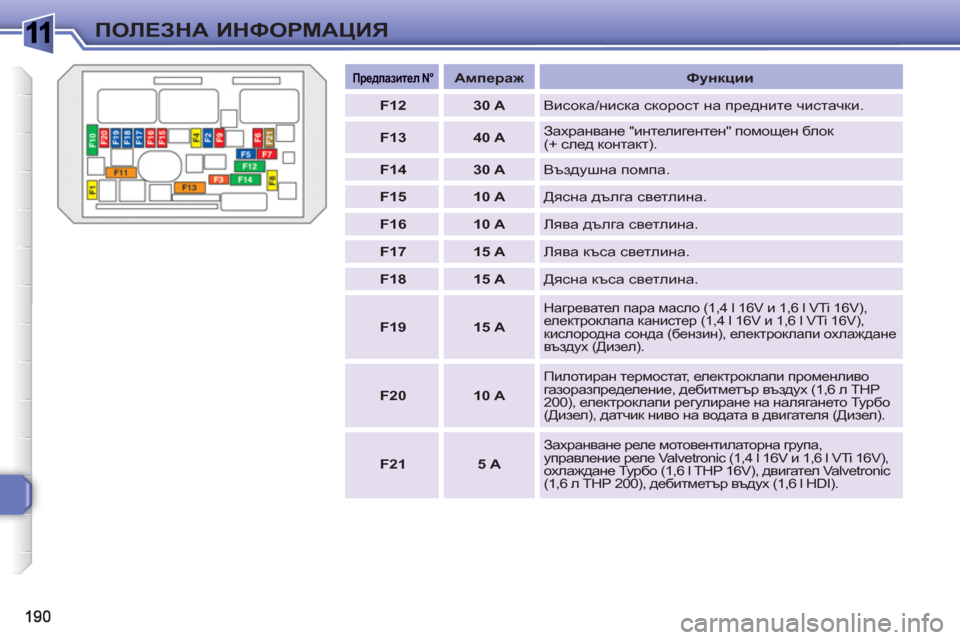

1ПОЛЕЗНА ИНФОРМАЦИЯ


Предпазител N°




Ампераж


Функции



F12



30 A

Висока/ниска скорост на предните чистачки.


F13



40 A

Захранване "интелигентен" помощен бл ок
(+ след контакт).


F14



30 A

Въздушна помпа.


F15



10 A

Дясна дълга светлина.


F16



10 A

Лява дълга светлина.


F17



15 A

Лява къса светлина.


F18



15 A

Дясна къса светлина.


F19



15 A



Нагревател пара масло (1,4 l 16V и 1,6 l VTi 16V),
електроклапа канистер (1,4 l 16V и 1,6 l VTi 16V),
кислородна сонда (бензин), електроклапи охлаждане
въздух (Дизел).



F20



10 A



Пилотиран термостат, електроклапи променливо
газоразпределение, дебитметър въздух (1,6 л THP
200), електроклапи регулиране на налягането Турбо
(Дизел), датчик ниво на водата в двигателя (Дизел).



F21



5 A



Захранване реле мотовентилаторна група,
управление реле Valvetronic (1,4 l 16V и 1,6 l VTi 16V),
охлаждане Турбо (1,6 l THP 16V), двигател Valvetronic
(1,6 л ТНР 200), дебитметър въдух (1,6 l HDI).

1
201
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ


МОДЕЛИ :


МОДИФИКАЦИИ И СКОРОСТНИ КУТИИ



Типове варианти версии :


4C...

4Е... 4H...


8FS-C



8FR-0



5FW-C


5FS-0



5FW-F


5FS-9



ДВИГАТЕЛИ БЕНЗИН


1,4 литра VTi
16V 95 к.с
.

1,4 литра VTi
16V 98 к.с.



1,6 литра VTi 16V 120 к.с.


Обем (см³)
1 397
1 397
1 598
Диаметър х ход (мм)
77 x 75
77 x 75
77 x 85,8
Макс. мощност : норма CEE (kW)
70
72
88
Режим при макс. мощност (об/мин)
5 750
6 000
6 000

Макс. въртящ момент : норма CEE (Nm)

136
136
160
Режим при макс. въртящ момент
(об/мин)
4 250
4 000
4 250
Гориво
Безоловен

Безоловен

Безоловен

Катализатор
Да

Да

Да


СКОРОСТНИ КУТИИ

Механична

(5 степени)
Механична
(5 степени)
Механична

(5 степени)
Автом.
(4 степени)


ВМЕСТИМОСТ НА РЕЗЕРВОАРА ЗА МАСЛО (в литри)

Двигател (със смяна на патрона)
4,25
-
4,25
4,25
Скоростна кутия - Главно предаване
1,9
-
1,9
-

4C... :
5 врати.
4E... :
SW задна седалка.


4H... :
SW индивидуални задни седалки.

1
202
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ


МОДЕЛИ



:


МОДИФИКАЦИИ И СКОРОСТНИ КУТИИ



Типове варианти версии



:
4C... 4E... 4H...


N6A-B
N6A-C



5FX-H



5FТ-F



5FV-8



5FV-A



ДВИГАТЕЛИ БЕНЗИН


1,6 литра
16V 108 к.с.



1,6 литра THP
16V 150 к.с.


1,6 литра THP
16V 140 к.с.


1,6 литра THP 16V 156 к.с.


Обем (см³)
1 587
1 598
1 598
Диаметър x ход (
мм)
78,5 x 82
77 x 85,8
77 x 85,8
Макс. мощност : норма CEE (kW)
78
11 0
103
115
Режим при макс. мощност (об/мин)
5 800
5 800
6 000
6 000

Макс. въртящ момент : норма CEE (Nm)

142
240
240
Режим при макс. в. момент (об/мин)
4 000
1 400
1 400
Гориво
Безоловен

Безоловен

Безоловен

Катализатор
Да

Да

Да


СКОРОСТНИ КУТИИ

Механична

(5 степени)
Механична

(6 степени)
Автом.
(4 степени)
Механична

(6 степени)
Автом.
(6 степени)


ВМЕСТИМОСТ НА РЕЗЕРВОАРА ЗА МАСЛО (в литри)

Двигател (със смяна на патрона)
3,25
4,25
4,25
-
-
Скоростна кутия - главно предаване
1,9
1,9
-
-
-

4C... :
5 врати.
4E... :
SW задна седалка.


4H... :
SW индивидуални задни седалки.
