2009 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

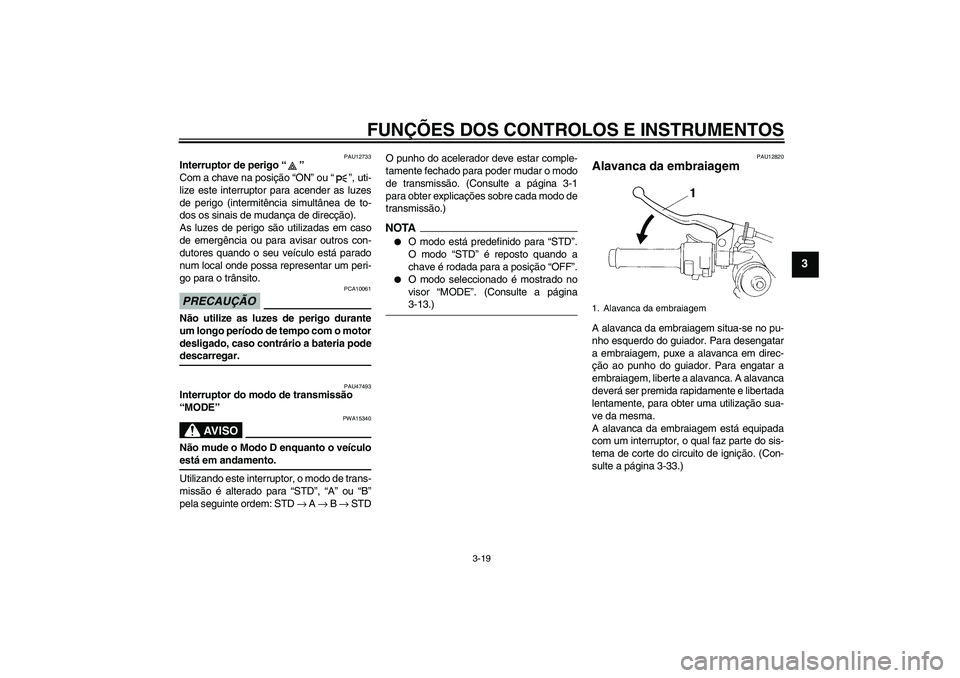

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU47493
Interruptor do modo de transmissão
“MODE”
AV I S O
PWA15340
Não mude o Modo D enquanto o veículoestá em andamento.
Utilizando este interruptor, o modo de trans-
missão é alterado para “STD”, “A” ou “B”
pela seguinte ordem: STD → A → B → STDO punho do acelerador deve estar comple-
tamente fechado para poder mudar o modo
de transmissão. (Consulte a página 3-1
para obter explicações sobre cada modo de
transmissão.)
NOTA

O modo está predefinido para “STD”.
O modo “STD” é reposto quando a
chave é rodada para a posição “OFF”.


O modo seleccionado é mostrado no
visor “MODE”. (Consulte a página3-13.)
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-33.)1. Alavanca da embraiagem
U14BP0P0.book Page 19 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU12870
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
PAU33851
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um botão ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o botão
ajustador enquanto segura a alavanca
afastada do punho do guiador. Quando ti-
ver sido obtida a posição desejada, certifi-que-se de que a define alinhando uma
ranhura no botão ajustador com a
marca“” na alavanca do travão.
1. Pedal de mudança de velocidades
1
1. Alavanca do travão
2. Botão ajustador da posição da alavanca do
travão
3. Distância entre a alavanca do travão e o pu-
nho do guiador
4. Marca“”
42
1
3
U14BP0P0.book Page 20 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13074
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
1. Pedal do travão
1
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U14BP0P0.book Page 21 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13390
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
21
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
3.1 L (0.82 US gal, 0.68 Imp.gal)
U14BP0P0.book Page 22 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU34072
Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.


Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.


Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário.


Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível fica posicionada
no exterior da carenagem.
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
1. Tubo de respiração/descarga do depósito de
combustíve l
1
U14BP0P0.book Page 23 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
PAU47271
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Levante a parte dianteira do assento
do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza o prolongamento da parte
traseira do assento do passageiro no
suporte do assento, tal como ilustrado,
e empurre a parte da frente do assento
para baixo para o encaixar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Levante os cantos na traseira do as-
sento do condutor conforme ilustrado,
retire as cavilhas com a chave sexta-
vada que está no fundo do assento de
passageiro e, depois, puxe o assento
para fora.
1. Fecho do assento do passageiro
2. Desbloquear.
12
1. Prolongamento
2. Suporte do assento
1
2
U14BP0P0.book Page 24 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
Instalação do assento do condutor1. Insira os prolongamentos nos supor-
tes do assento tal como ilustrado e,
depois, coloque o assento na posição
original.2. Instale as cavilhas com a chave sexta-
vada.
3. Recoloque a chave sextavada no res-
pectivo suporte no assento de passa-
geiro.
4. Instale o assento do passageiro.
NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
PAU47530
Suporte de capacete O suporte do capacete encontra-se por bai-
xo do assento do passageiro.
Para fixar um capacete ao respectivo su-
porte
1. Retire o assento do passageiro. (Con-
sulte a página 3-24.)
2. Fixe o capacete ao respectivo suporte
e instale firmemente o assento do pas-
sageiro. AVISO! Nunca conduza
com um capacete preso no suporte
do capacete, uma vez que este
pode bater em objectos, provocan-
do perda de controlo e possivel-
mente um acidente.
[PWA10161]
1. Cavilha
1. Assento do passageiro
2. Chave sextavada
1
21
1. Prolongamento
2. Suporte do assento
1
21
1. Suporte de capacete
1
U14BP0P0.book Page 25 Friday, November 21, 2008 9:51 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
Para libertar o capacete do respectivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respectivo suporte e volte a ins-
talar o assento.
PAU14462
Compartimento de armazena-
gem O compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-24.)
AV I S O
PWA10961


Não exceda o limite de carga de 1
kg (2 lb) no compartimento de ar-
mazenagem.


Não exceda a carga máxima de 189kg (417 lb) no veículo.
Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que nãose molhem. Quando lavar o veículo, tenha
cuidado para não deixar entrar água no
compartimento de armazenagem.
1. Compartimento de armazenagem
1
U14BP0P0.book Page 26 Friday, November 21, 2008 9:51 AM
