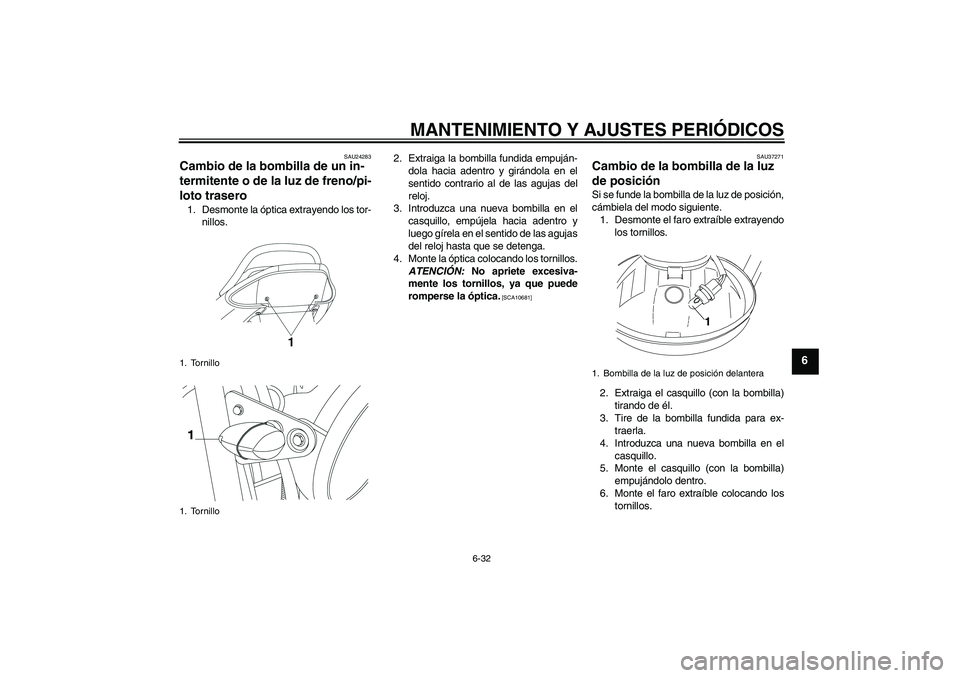

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6
SAU24283
Cambio de la bombilla de un in-
termitente o de la luz de freno/pi-
loto trasero 1. Desmonte la óptica extrayendo los tor-
nillos.2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCIÓN: No apriete excesiva-
mente los tornillos, ya que puede
romperse la óptica.
[SCA10681]SAU37271
Cambio de la bombilla de la luz
de posición Si se funde la bombilla de la luz de posición,
cámbiela del modo siguiente.
1. Desmonte el faro extraíble extrayendo
los tornillos.
2. Extraiga el casquillo (con la bombilla)
tirando de él.
3. Tire de la bombilla fundida para ex-
traerla.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte el faro extraíble colocando los
tornillos.
1. Tornillo
1. Tornillo
1. Bombilla de la luz de posición delantera
1
U5D1S1S0.book Page 32 Friday, September 5, 2008 1:35 PM

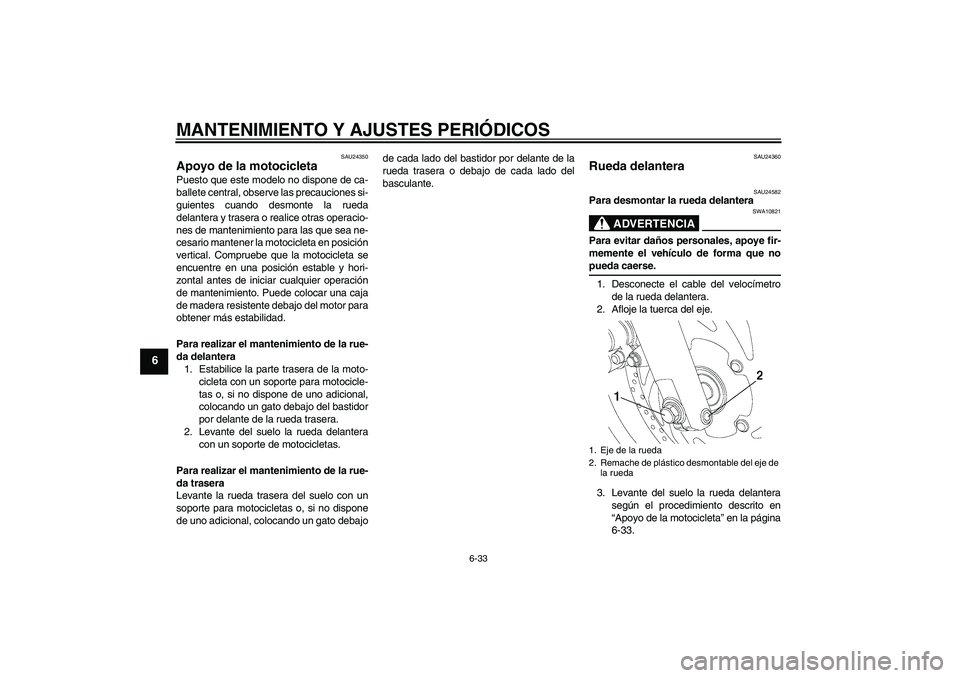

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-33
6
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajode cada lado del bastidor por delante de la
rueda trasera o debajo de cada lado del
basculante.
SAU24360
Rueda delantera
SAU24582
Para desmontar la rueda delantera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que nopueda caerse.
1. Desconecte el cable del velocímetro
de la rueda delantera.
2. Afloje la tuerca del eje.
3. Levante del suelo la rueda delantera
según el procedimiento descrito en
“Apoyo de la motocicleta” en la página
6-33.1. Eje de la rueda
2. Remache de plástico desmontable del eje de
la rueda
U5D1S1S0.book Page 33 Friday, September 5, 2008 1:35 PM

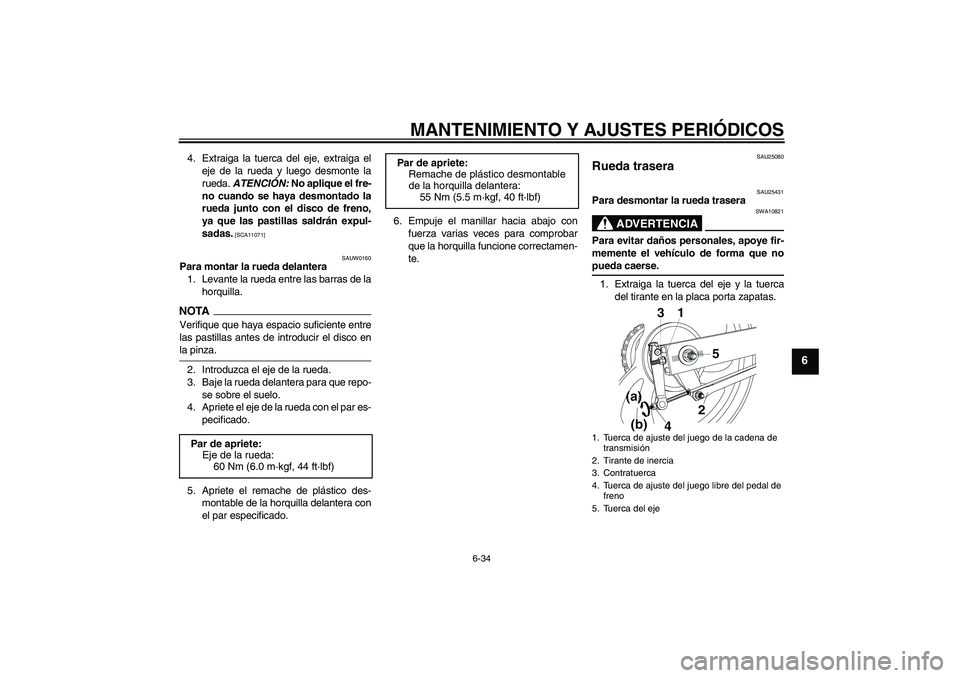

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-34
6
4. Extraiga la tuerca del eje, extraiga el
eje de la rueda y luego desmonte la
rueda. ATENCIÓN: No aplique el fre-
no cuando se haya desmontado la
rueda junto con el disco de freno,
ya que las pastillas saldrán expul-
sadas.
[SCA11071]
SAUW0160
Para montar la rueda delantera
1. Levante la rueda entre las barras de la
horquilla.NOTAVerifique que haya espacio suficiente entre
las pastillas antes de introducir el disco enla pinza.
2. Introduzca el eje de la rueda.
3. Baje la rueda delantera para que repo-
se sobre el suelo.
4. Apriete el eje de la rueda con el par es-
pecificado.
5. Apriete el remache de plástico des-
montable de la horquilla delantera con
el par especificado.6. Empuje el manillar hacia abajo con
fuerza varias veces para comprobar
que la horquilla funcione correctamen-
te.
SAU25080
Rueda trasera
SAU25431
Para desmontar la rueda trasera
ADVERTENCIA
SWA10821
Para evitar daños personales, apoye fir-
memente el vehículo de forma que nopueda caerse.
1. Extraiga la tuerca del eje y la tuerca
del tirante en la placa porta zapatas.
Par de apriete:
Eje de la rueda:
60 Nm (6.0 m·kgf, 44 ft·lbf)
Par de apriete:
Remache de plástico desmontable
de la horquilla delantera:
55 Nm (5.5 m·kgf, 40 ft·lbf)
1. Tuerca de ajuste del juego de la cadena de
transmisión
2. Tirante de inercia
3. Contratuerca
4. Tuerca de ajuste del juego libre del pedal de
freno
5. Tuerca del eje
U5D1S1S0.book Page 34 Friday, September 5, 2008 1:35 PM

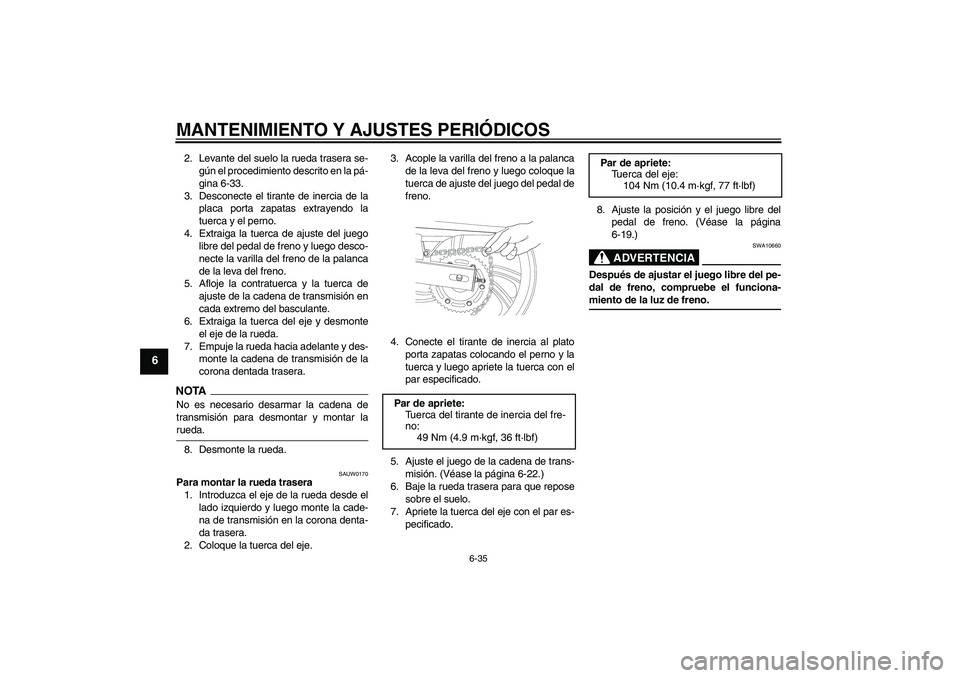

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
2. Levante del suelo la rueda trasera se-
gún el procedimiento descrito en la pá-
gina 6-33.
3. Desconecte el tirante de inercia de la
placa porta zapatas extrayendo la
tuerca y el perno.
4. Extraiga la tuerca de ajuste del juego
libre del pedal de freno y luego desco-
necte la varilla del freno de la palanca
de la leva del freno.
5. Afloje la contratuerca y la tuerca de
ajuste de la cadena de transmisión en
cada extremo del basculante.
6. Extraiga la tuerca del eje y desmonte
el eje de la rueda.
7. Empuje la rueda hacia adelante y des-
monte la cadena de transmisión de la
corona dentada trasera.NOTANo es necesario desarmar la cadena de
transmisión para desmontar y montar larueda.
8. Desmonte la rueda.
SAUW0170
Para montar la rueda trasera
1. Introduzca el eje de la rueda desde el
lado izquierdo y luego monte la cade-
na de transmisión en la corona denta-
da trasera.
2. Coloque la tuerca del eje.3. Acople la varilla del freno a la palanca
de la leva del freno y luego coloque la
tuerca de ajuste del juego del pedal de
freno.
4. Conecte el tirante de inercia al plato
porta zapatas colocando el perno y la
tuerca y luego apriete la tuerca con el
par especificado.
5. Ajuste el juego de la cadena de trans-
misión. (Véase la página 6-22.)
6. Baje la rueda trasera para que repose
sobre el suelo.
7. Apriete la tuerca del eje con el par es-
pecificado.8. Ajuste la posición y el juego libre del
pedal de freno. (Véase la página
6-19.)
ADVERTENCIA
SWA10660
Después de ajustar el juego libre del pe-
dal de freno, compruebe el funciona-miento de la luz de freno.
Par de apriete:
Tuerca del tirante de inercia del fre-
no:
49 Nm (4.9 m·kgf, 36 ft·lbf)Par de apriete:
Tuerca del eje:
104 Nm (10.4 m·kgf, 77 ft·lbf)
U5D1S1S0.book Page 35 Friday, September 5, 2008 1:35 PM

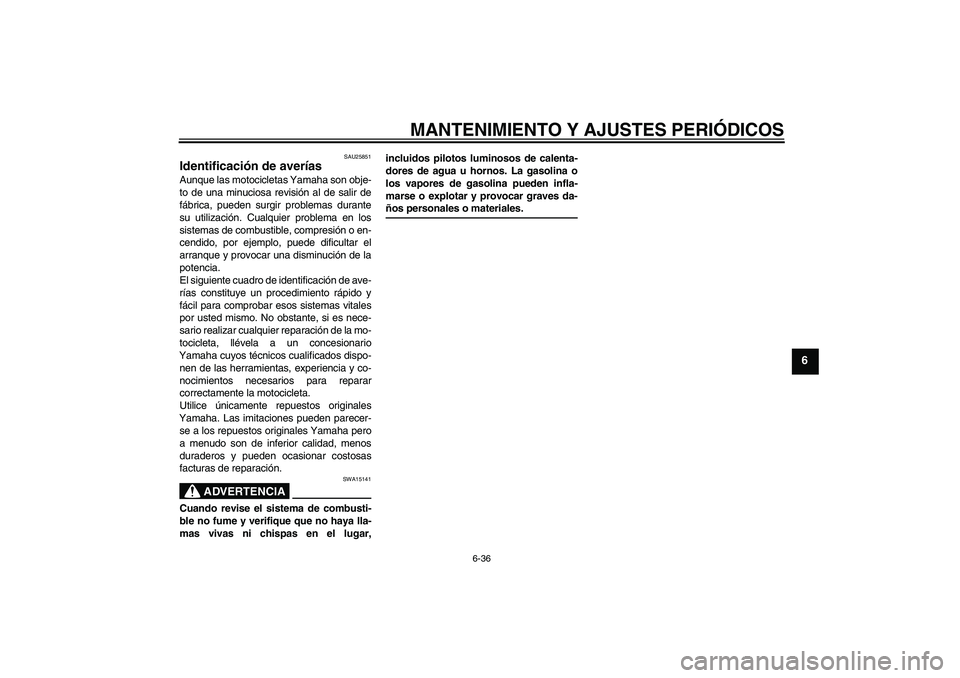

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
6
SAU25851
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión al de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de ave-
rías constituye un procedimiento rápido y
fácil para comprobar esos sistemas vitales
por usted mismo. No obstante, si es nece-
sario realizar cualquier reparación de la mo-
tocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
U5D1S1S0.book Page 36 Friday, September 5, 2008 1:35 PM

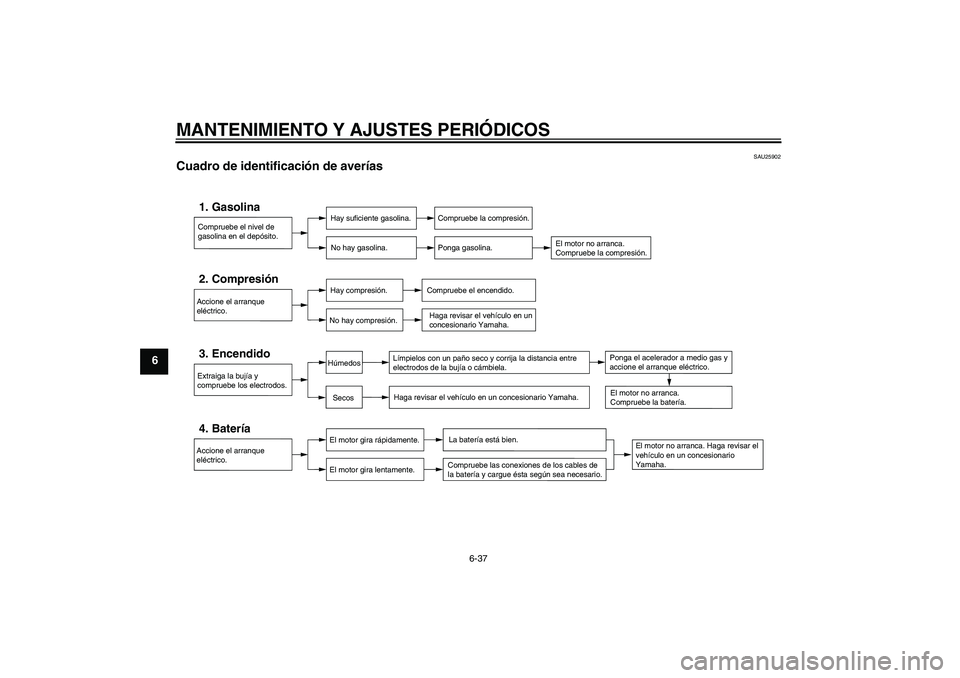

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
6
SAU25902
Cuadro de identificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
U5D1S1S0.book Page 37 Friday, September 5, 2008 1:35 PM

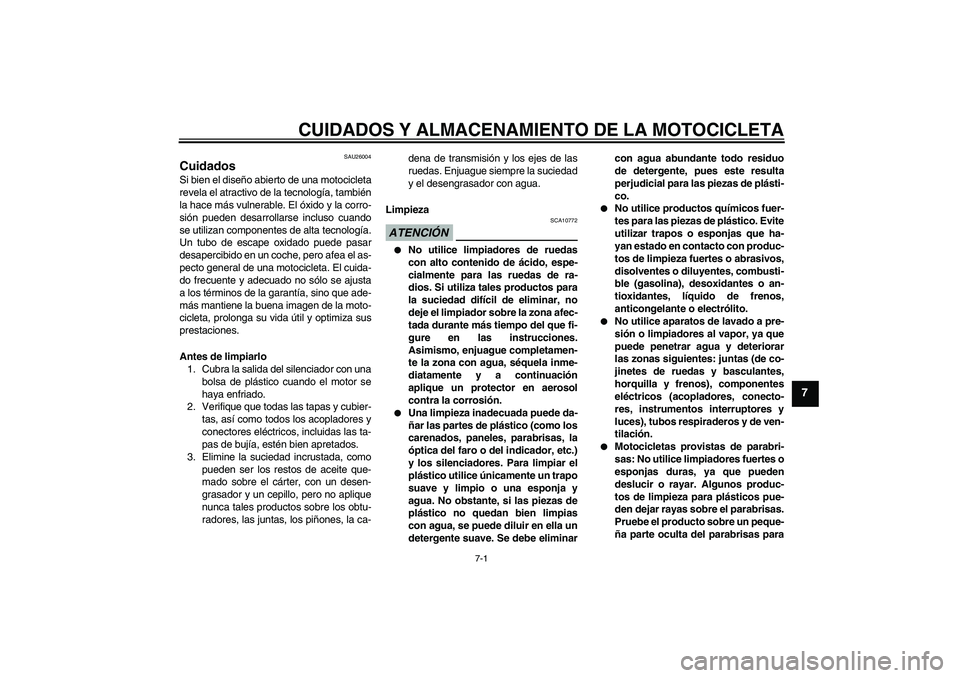

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU26004
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA10772


No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.


Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminarcon agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.


No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.


No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.


Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
U5D1S1S0.book Page 1 Friday, September 5, 2008 1:35 PM

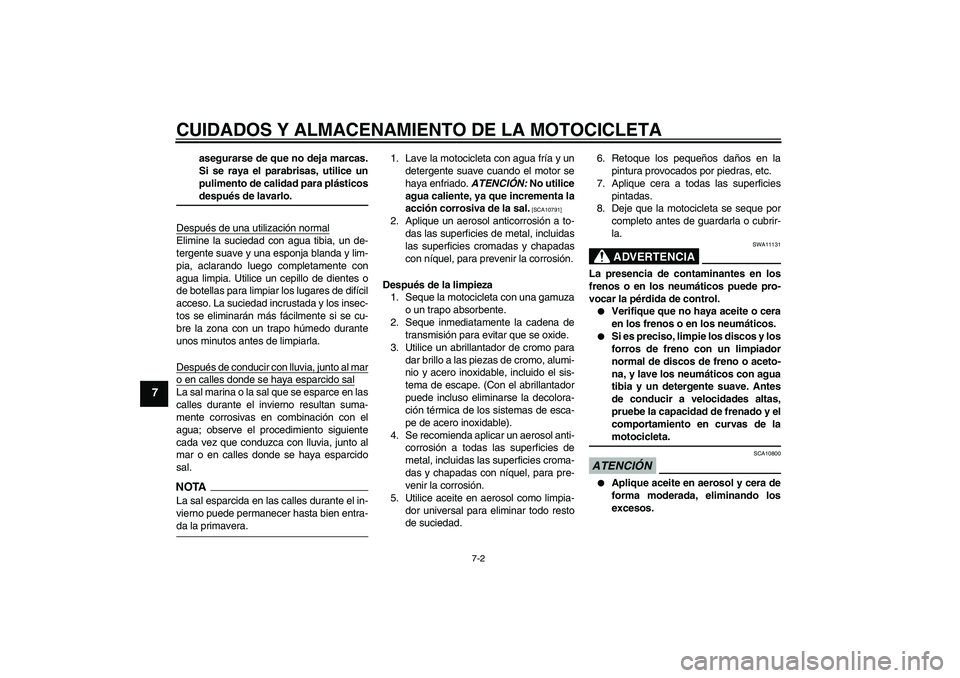

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a to-
das las superficies de metal, incluidas
las superficies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
4. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.


Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
U5D1S1S0.book Page 2 Friday, September 5, 2008 1:35 PM
