MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU37172
Aceite de motor Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase.
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central. Si está ligeramente inclinada
hacia un lado, la lectura puede resultar
errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin enroscarla) y extráigala de
nuevo para comprobar el nivel de acei-
te.
NOTA
El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.4. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, añada una cantidad sufi-
ciente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de vaciado para
vaciar el aceite del cárter.1. Tapón de llenado de aceite del motor
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
2. Bandeja de aceite
U3D9S2S0.book Page 9 Wednesday, November 5, 2008 1:21 PM

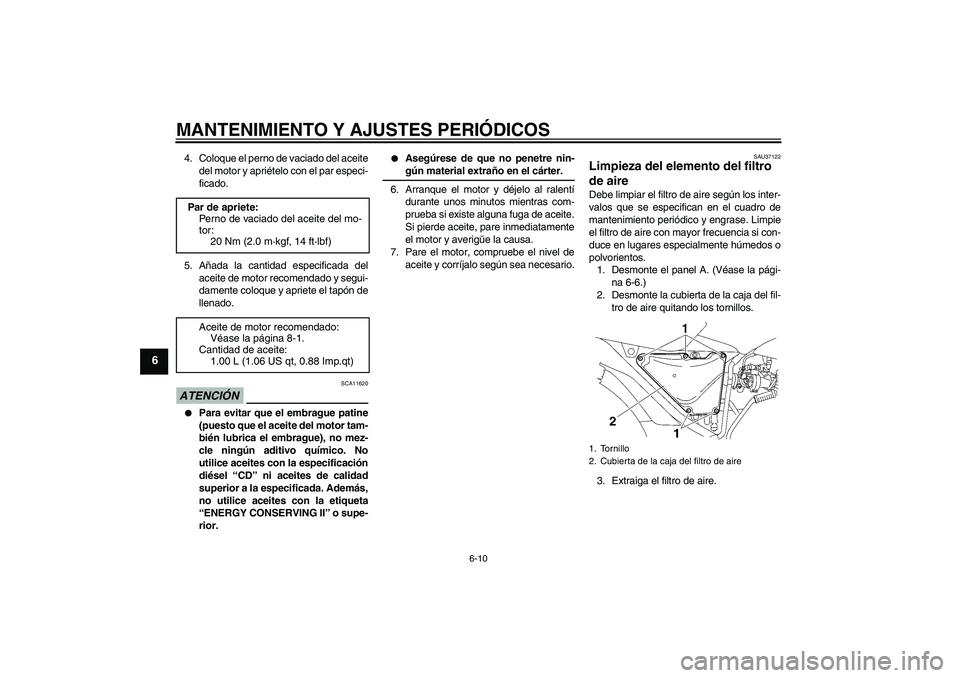

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
4. Coloque el perno de vaciado del aceite
del motor y apriételo con el par especi-
ficado.
5. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado.ATENCIÓN
SCA11620


Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.


Asegúrese de que no penetre nin-gún material extraño en el cárter.
6. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
7. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU37122
Limpieza del elemento del filtro
de aire Debe limpiar el filtro de aire según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase. Limpie
el filtro de aire con mayor frecuencia si con-
duce en lugares especialmente húmedos o
polvorientos.
1. Desmonte el panel A. (Véase la pági-
na 6-6.)
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.
3. Extraiga el filtro de aire. Par de apriete:
Perno de vaciado del aceite del mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)1. Tornillo
2. Cubierta de la caja del filtro de aire
U3D9S2S0.book Page 10 Wednesday, November 5, 2008 1:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
4. Extraiga el material esponjoso del filtro
de aire.
5. Golpee ligeramente el filtro de aire
para eliminar la mayor parte del polvo
y la suciedad y, seguidamente, elimine
el resto aplicando aire comprimido a la
parte lateral de la malla, como se
muestra. Si el filtro de aire está daña-
do, cámbielo.6. Limpie el material esponjoso con disol-
vente, a continuación oprímalo para
eliminar los restos de disolvente y dé-
jelo secar antes de colocarlo en el filtro
de aire. Si el material esponjoso está
dañado, cámbielo. ¡ADVERTENCIA!
Utilice únicamente un disolvente
específico para la limpieza de pie-
zas. Para evitar el riesgo de incen-
dio o explosión, no utilice gasolina
o disolventes cuya temperatura de
inflamabilidad sea baja.
[SWA10431]
ATENCIÓN: Para no dañar el mate-
rial esponjoso, manipúlelo con sua-
vidad y con cuidado; no lo doble.[SCA15101]
7. Coloque el material esponjoso en el fil-
tro de aire y a continuación monte este
en su caja. ATENCIÓN: Verifique
que el filtro de aire esté correcta-
mente asentado en la caja del filtro
de aire. El motor no se debe utilizar
nunca sin el filtro de aire montado;
de lo contrario, el o los pistones y/o
cilindros pueden desgastarse exce-
sivamente.
[SCA10481]
8. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
9. Compruebe si hay polvo o agua acu-
mulados en el tubo inferior de la caja
del filtro de aire y, si es preciso, vacíelo
extrayendo la abrazadera y luego el
tapón.
1. Material esponjoso
2. Filtro de aire
1. Filtro de aire
1
U3D9S2S0.book Page 11 Wednesday, November 5, 2008 1:21 PM

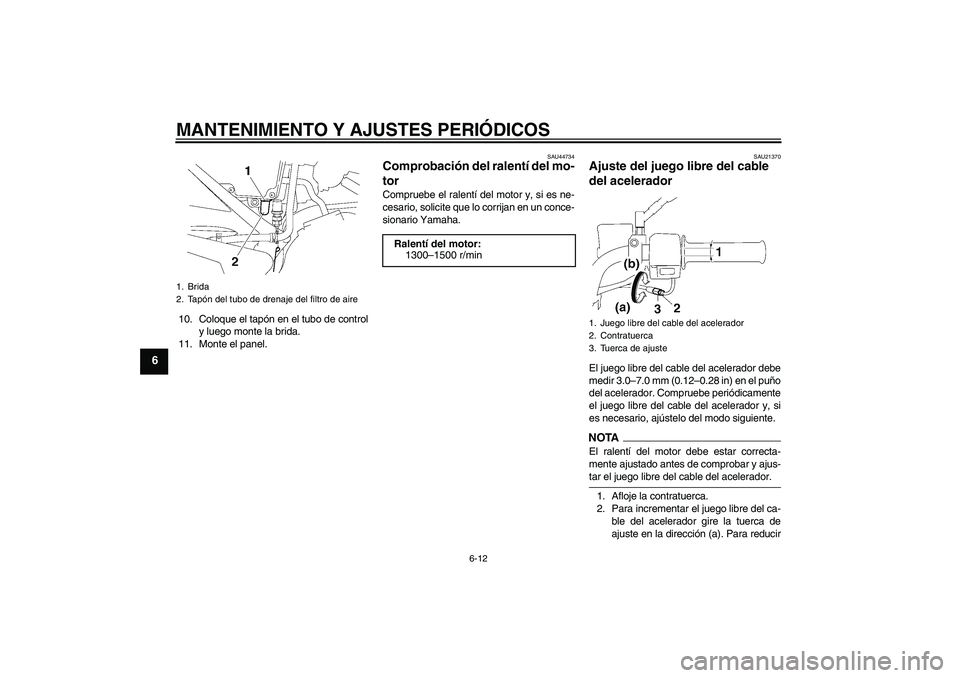

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
10. Coloque el tapón en el tubo de control
y luego monte la brida.
11. Monte el panel.
SAU44734
Comprobación del ralentí del mo-
tor Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
SAU21370
Ajuste del juego libre del cable
del acelerador El juego libre del cable del acelerador debe
medir 3.0–7.0 mm (0.12–0.28 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, ajústelo del modo siguiente.NOTAEl ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y ajus-tar el juego libre del cable del acelerador.
1. Afloje la contratuerca.
2. Para incrementar el juego libre del ca-
ble del acelerador gire la tuerca de
ajuste en la dirección (a). Para reducir
1. Brida
2. Tapón del tubo de drenaje del filtro de aire
Ralentí del motor:
1300–1500 r/min
1. Juego libre del cable del acelerador
2. Contratuerca
3. Tuerca de ajuste
U3D9S2S0.book Page 12 Wednesday, November 5, 2008 1:21 PM

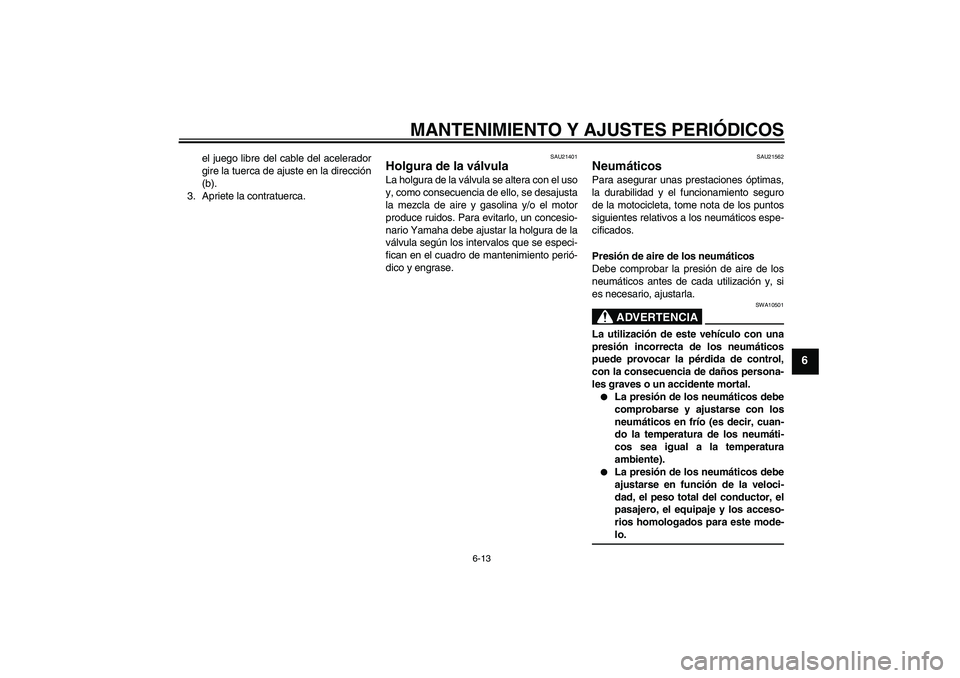

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
el juego libre del cable del acelerador
gire la tuerca de ajuste en la dirección
(b).
3. Apriete la contratuerca.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21562
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
U3D9S2S0.book Page 13 Wednesday, November 5, 2008 1:21 PM

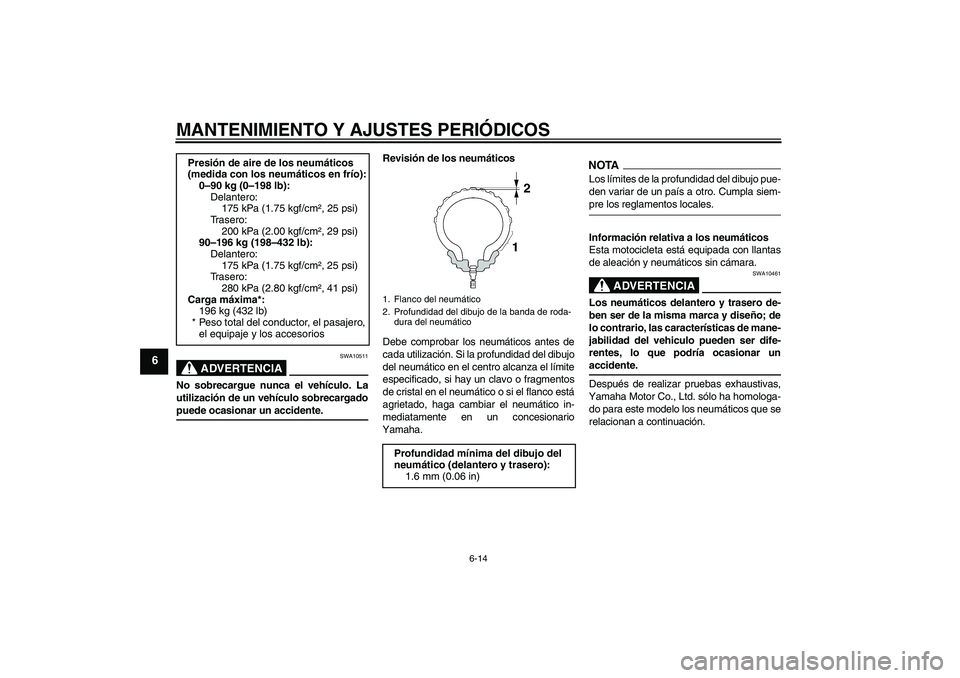

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-pre los reglamentos locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara.
ADVERTENCIA
SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar unaccidente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
175 kPa (1.75 kgf/cm², 25 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
90–196 kg (198–432 lb):
Delantero:
175 kPa (1.75 kgf/cm², 25 psi)
Trasero:
280 kPa (2.80 kgf/cm², 41 psi)
Carga máxima*:
196 kg (432 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U3D9S2S0.book Page 14 Wednesday, November 5, 2008 1:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22043
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.

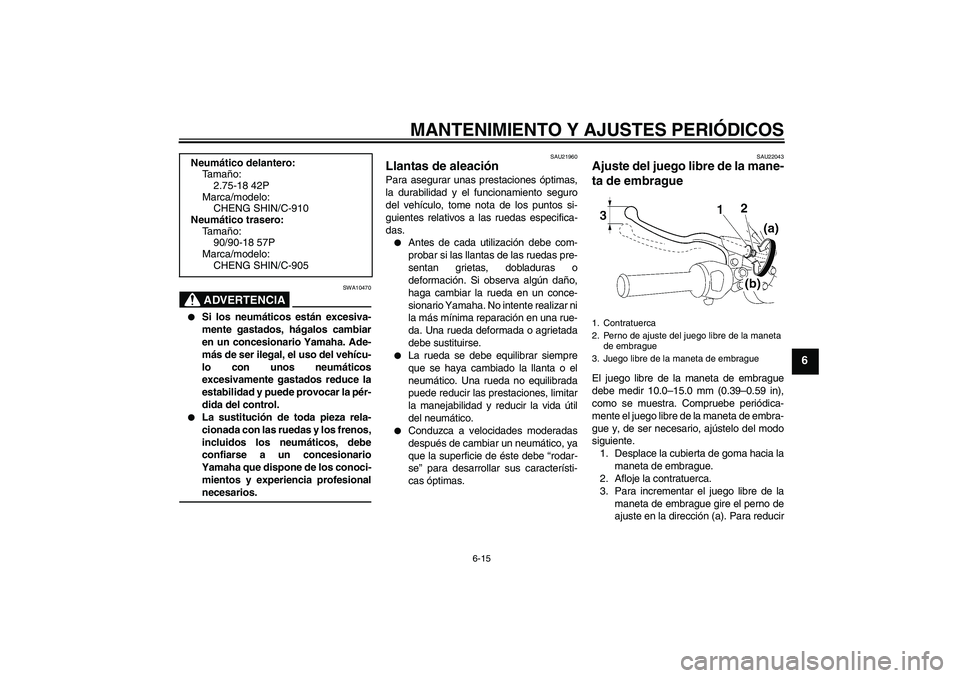

1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir Neumático delantero:
Ta m año:
2.75-18 42P
Marca/modelo:
CHENG SHIN/C-910
Neumático trasero:
Ta m año:
90/90-18 57P
Marca/modelo:
CHENG SHIN/C-9051. Contratuerca
2. Perno de ajuste del juego libre de la maneta
de embrague
3. Juego libre de la maneta de embrague
U3D9S2S0.book Page 15 Wednesday, November 5, 2008 1:21 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la manetade embrague, omita los pasos 4–7.
4. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
5. Afloje la contratuerca en el cárter.

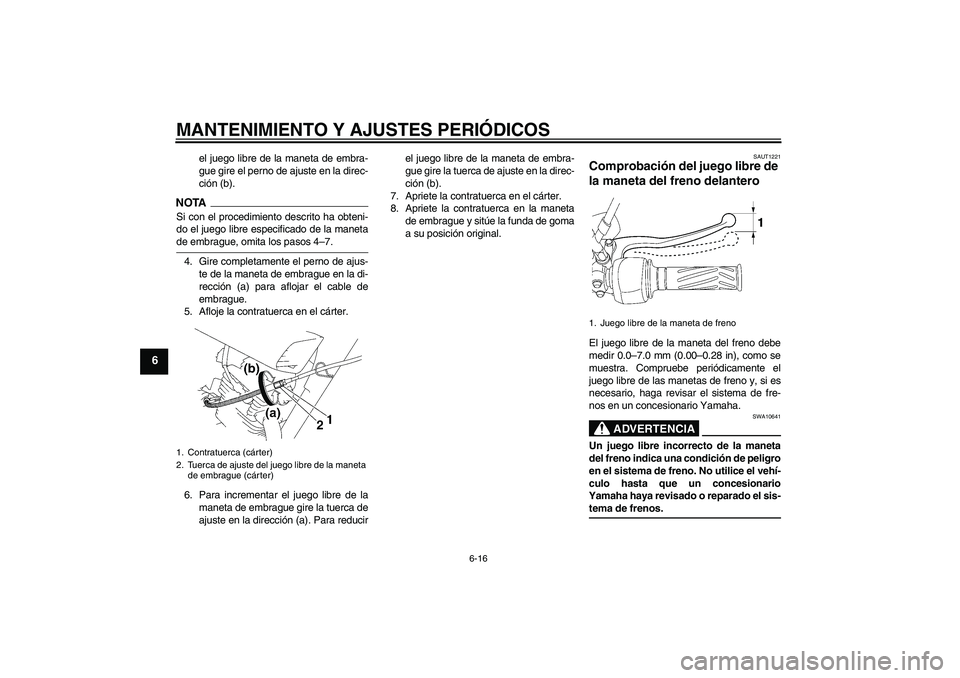

6. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducirel juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca en el cárter.
8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
SAUT1221
Comprobación del juego libre de
la maneta del freno delantero El juego libre de la maneta del freno debe
medir 0.0–7.0 mm (0.00–0.28 in), como se
muestra. Compruebe periódicamente el
juego libre de las manetas de freno y, si es
necesario, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
ADVERTENCIA
SWA10641
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisado o reparado el sis-tema de frenos.
1. Contratuerca (cárter)
2. Tuerca de ajuste del juego libre de la maneta
de embrague (cárter)
1. Juego libre de la maneta de freno
U3D9S2S0.book Page 16 Wednesday, November 5, 2008 1:21 PM
