MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17241
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
utilización. No obstante, según la meteoro-
logía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre elmonóxido de carbono.
SAU17341

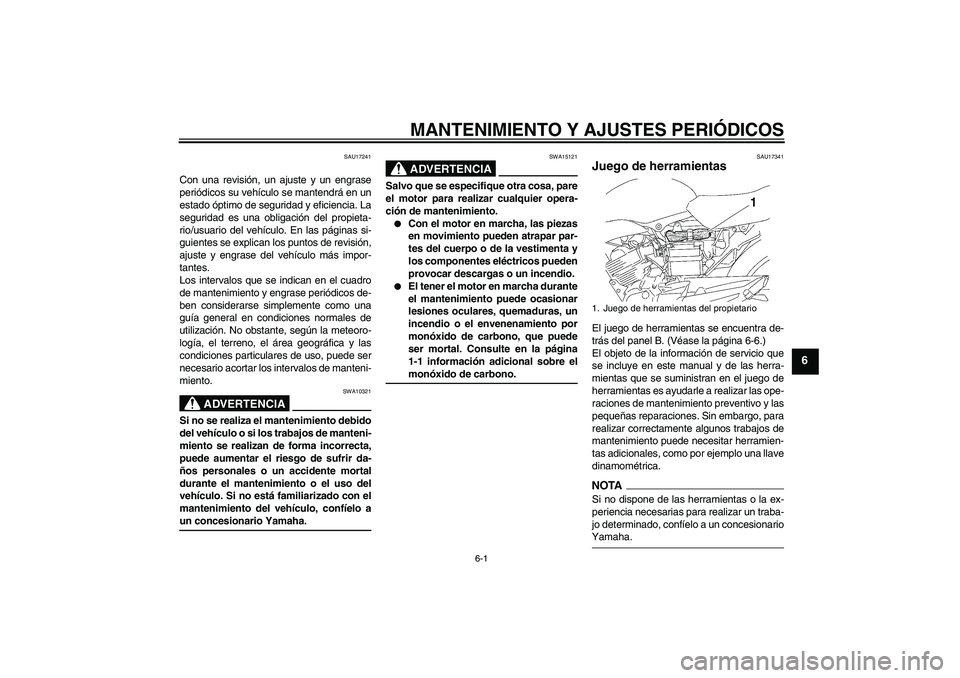

Juego de herramientas El juego de herramientas se encuentra de-
trás del panel B. (Véase la página 6-6.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.1. Juego de herramientas del propietario
U3D9S2S0.book Page 1 Wednesday, November 5, 2008 1:21 PM
Page 34 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU46870
NOTA
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.
A partir de los 30000 km (17500 mi), repetir los intervalos de mantenimiento comenzando por el de los 6000 km (3500 mi).
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
SAU46920

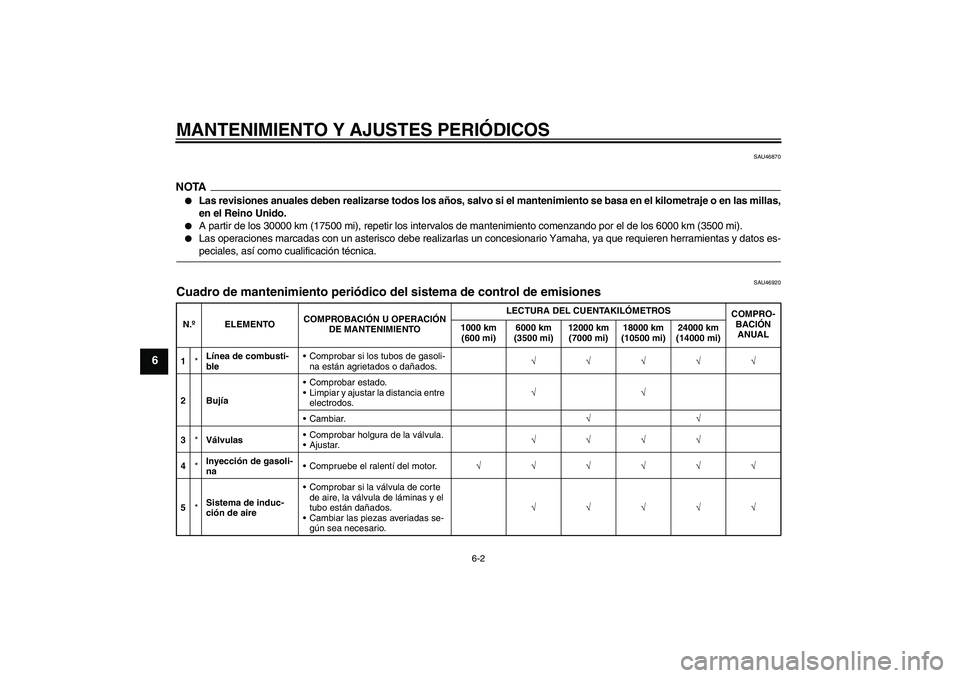

Cuadro de mantenimiento periódico del sistema de control de emisiones N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Línea de combusti-
ble Comprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2Bujía Comprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*Válvulas Comprobar holgura de la válvula.
Ajustar.√√√√
4*Inyección de gasoli-
na Compruebe el ralentí del motor.√√√√√√
5*Sistema de induc-
ción de aire Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√
U3D9S2S0.book Page 2 Tuesday, November 11, 2008 11:07 AM
Page 35 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU17716

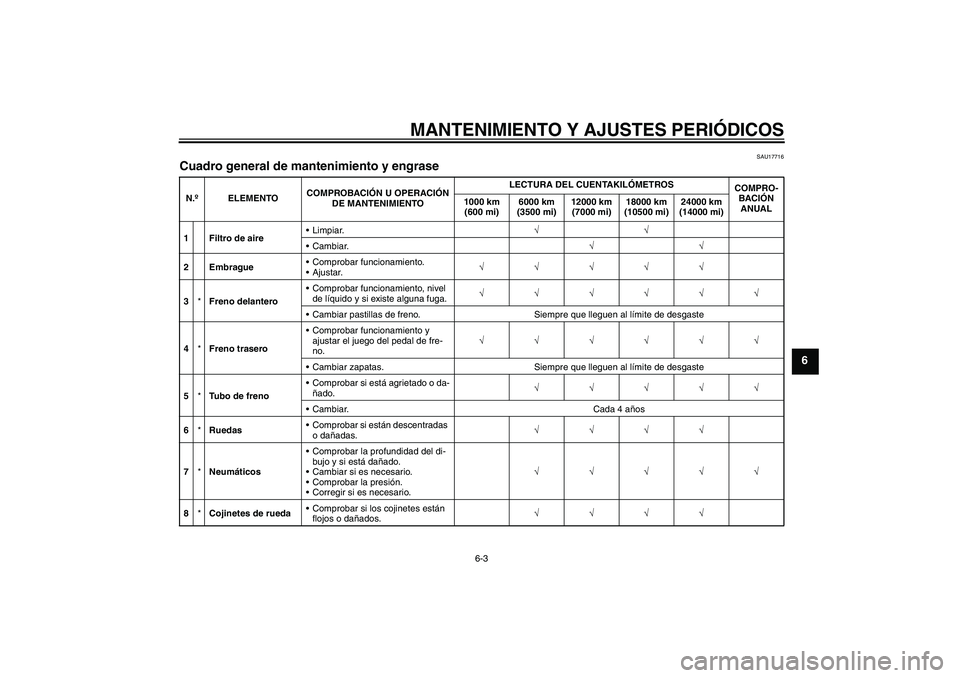

Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1 Filtro de aireLimpiar.√√
Cambiar.√√
2 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento y
ajustar el juego del pedal de fre-
no.√√√√√√
Cambiar zapatas. Siempre que lleguen al límite de desgaste
5*Tubo de frenoComprobar si está agrietado o da-
ñado.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
U3D9S2S0.book Page 3 Tuesday, November 11, 2008 11:07 AM
Page 36 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6

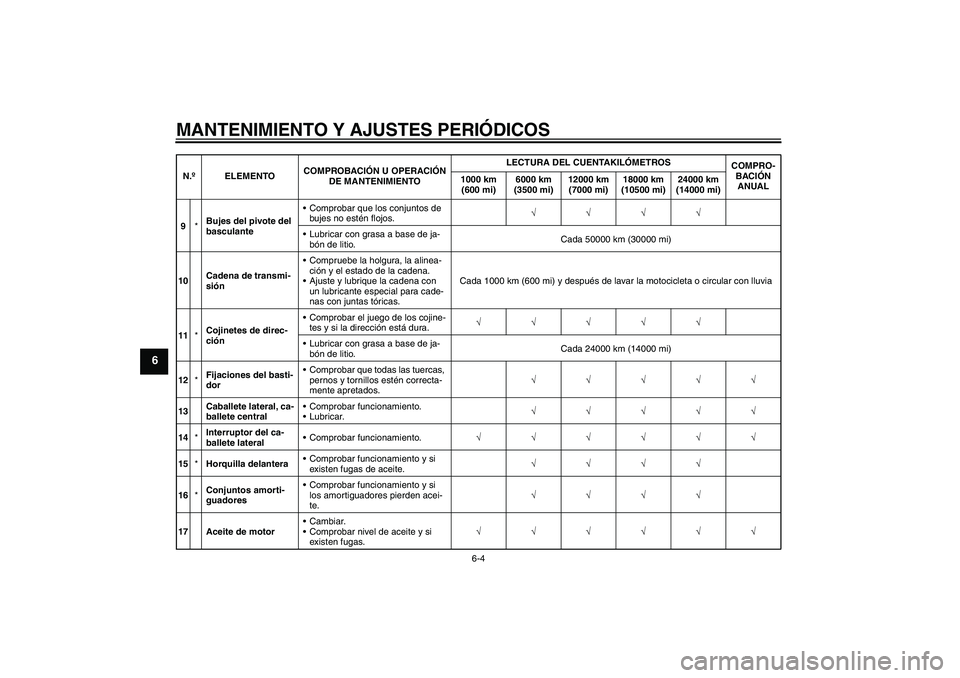

9*Bujes del pivote del
basculanteComprobar que los conjuntos de
bujes no estén flojos.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
10Cadena de transmi-
siónCompruebe la holgura, la alinea-
ción y el estado de la cadena.
Ajuste y lubrique la cadena con
un lubricante especial para cade-
nas con juntas tóricas.Cada 1000 km (600 mi) y después de lavar la motocicleta o circular con lluvia
11*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 24000 km (14000 mi)
12*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
13Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar.√√√√√
14*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
15*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√
16*Conjuntos amorti-
guadoresComprobar funcionamiento y si
los amortiguadores pierden acei-
te.√√√√
17 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U3D9S2S0.book Page 4 Tuesday, November 11, 2008 11:07 AM
Page 37 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU18660
NOTA
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.

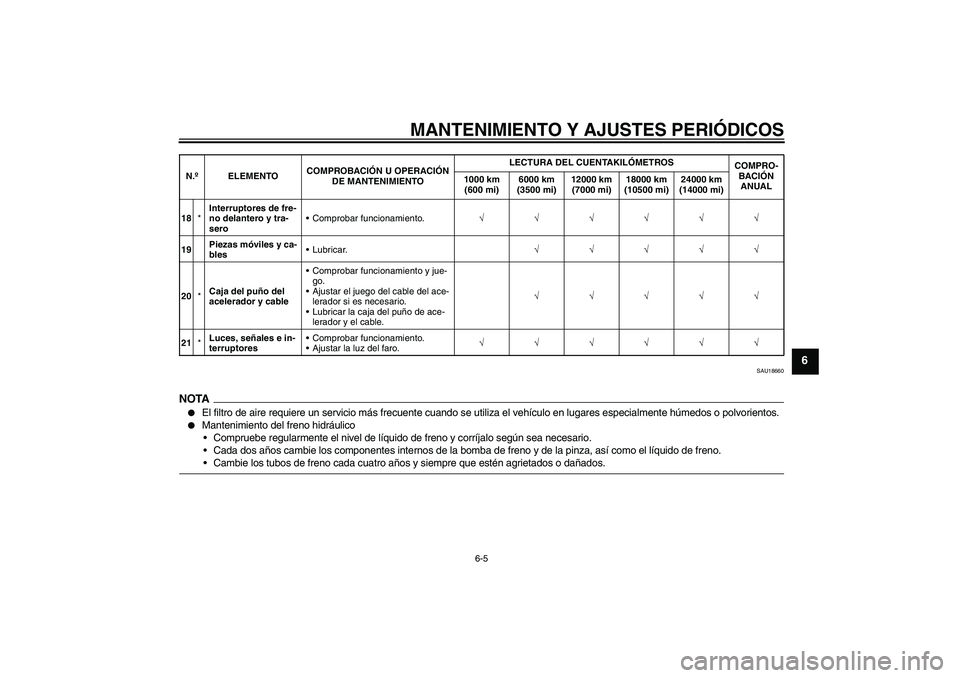

18*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
19Piezas móviles y ca-
blesLubricar.√√√√√
20*Caja del puño del
acelerador y cableComprobar funcionamiento y jue-
go.
Ajustar el juego del cable del ace-
lerador si es necesario.
Lubricar la caja del puño de ace-
lerador y el cable.√√√√√
21*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U3D9S2S0.book Page 5 Tuesday, November 11, 2008 11:07 AM
Page 38 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
SAU18771

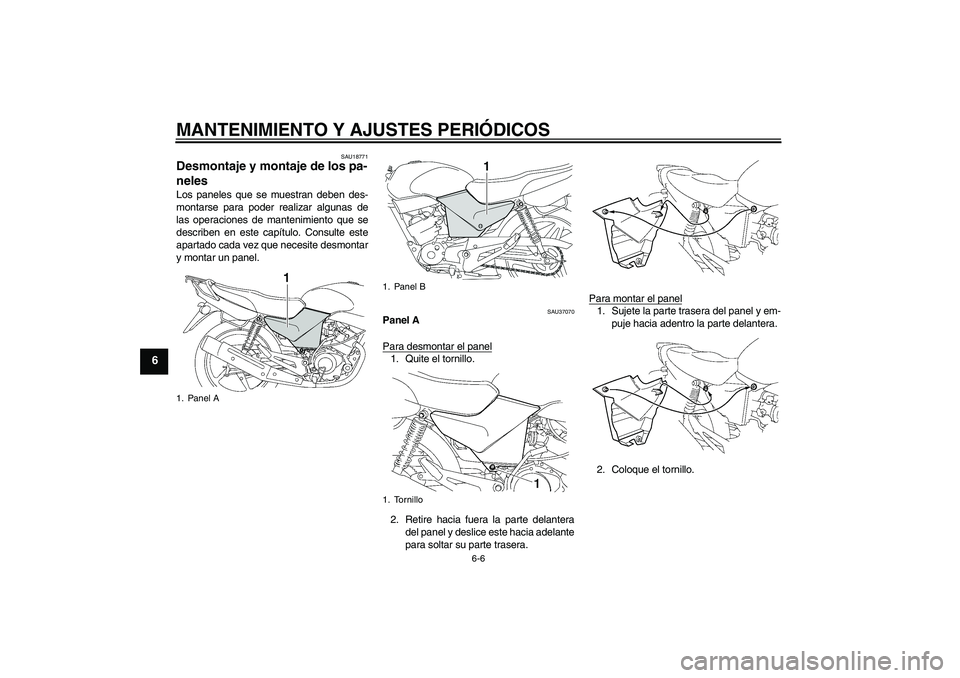

Desmontaje y montaje de los pa-
neles Los paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU37070
Panel A
Para desmontar el panel1. Quite el tornillo.
2. Retire hacia fuera la parte delantera
del panel y deslice este hacia adelante
para soltar su parte trasera.Para montar el panel
1. Sujete la parte trasera del panel y em-
puje hacia adentro la parte delantera.
2. Coloque el tornillo.
1. Panel A
1. Panel B
1. Tornillo
U3D9S2S0.book Page 6 Wednesday, November 5, 2008 1:21 PM
Page 39 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU36961

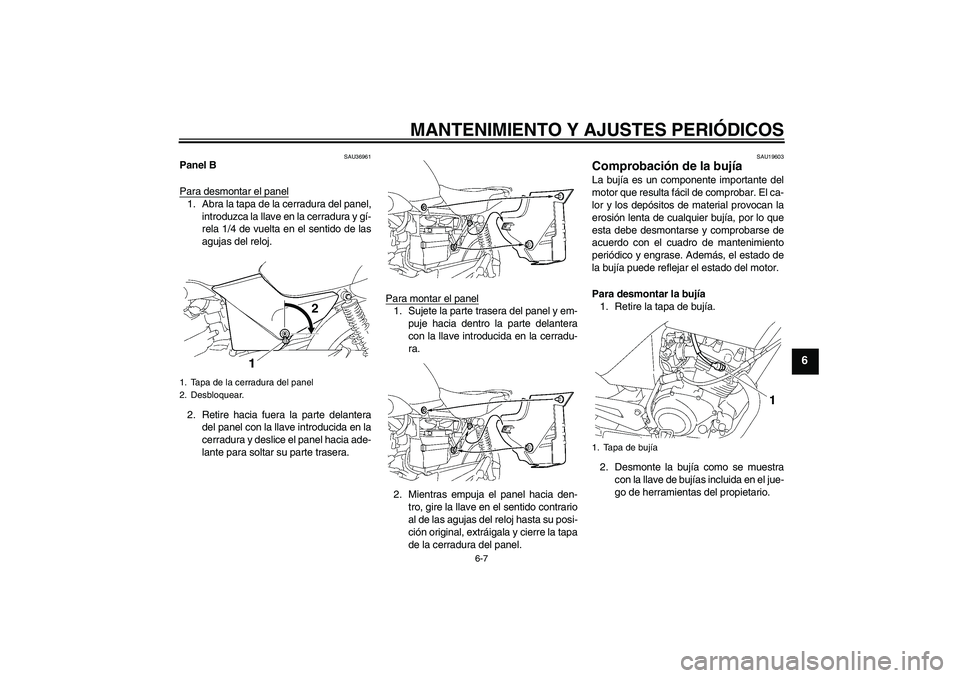

Panel B
Para desmontar el panel1. Abra la tapa de la cerradura del panel,
introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj.
2. Retire hacia fuera la parte delantera
del panel con la llave introducida en la
cerradura y deslice el panel hacia ade-
lante para soltar su parte trasera.Para montar el panel
1. Sujete la parte trasera del panel y em-
puje hacia dentro la parte delantera
con la llave introducida en la cerradu-
ra.
2. Mientras empuja el panel hacia den-
tro, gire la llave en el sentido contrario
al de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura del panel.
SAU19603
Comprobación de la bujía La bujía es un componente importante del
motor que resulta fácil de comprobar. El ca-
lor y los depósitos de material provocan la
erosión lenta de cualquier bujía, por lo que
esta debe desmontarse y comprobarse de
acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Retire la tapa de bujía.
2. Desmonte la bujía como se muestra
con la llave de bujías incluida en el jue-
go de herramientas del propietario.
1. Tapa de la cerradura del panel
2. Desbloquear.
1. Tapa de bujía
U3D9S2S0.book Page 7 Wednesday, November 5, 2008 1:21 PM
Page 40 of 82
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6

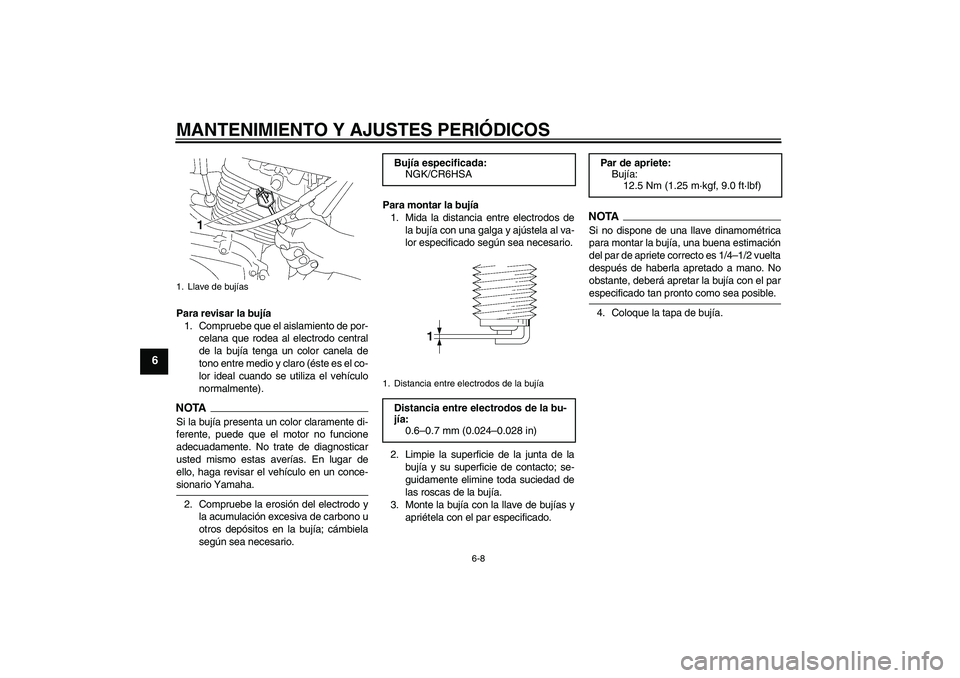

Para revisar la bujía
