2009 YAMAHA YBR125 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES

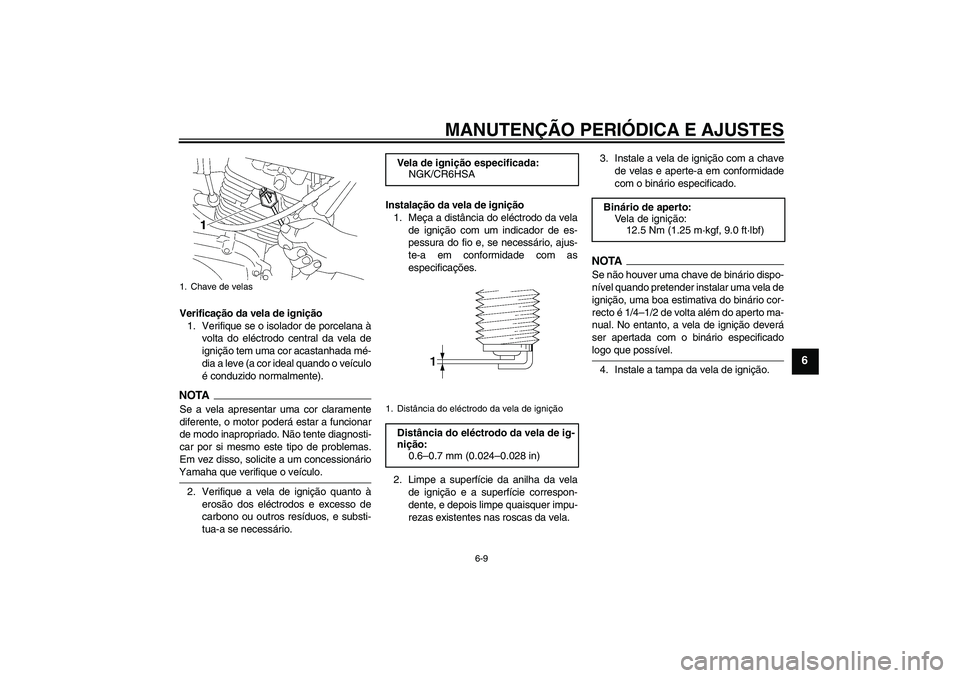

6-9
6
Verificação da vela de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central da vela de
ignição tem uma cor acastanhada mé-
dia a leve (a cor ideal quando o veículo
é conduzido normalmente).NOTA
Se a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionárioYamaha que verifique o veículo.
2. Verifique a vela de ignição quanto à
erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
tua-a se necessário.Instalação da vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
4. Instale a tampa da vela de ignição.
1. Chave de velas
Vela de ignição especificada:
NGK/CR6HSA
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Ve l a d e i g n ição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3D9P2P0.book Page 9 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

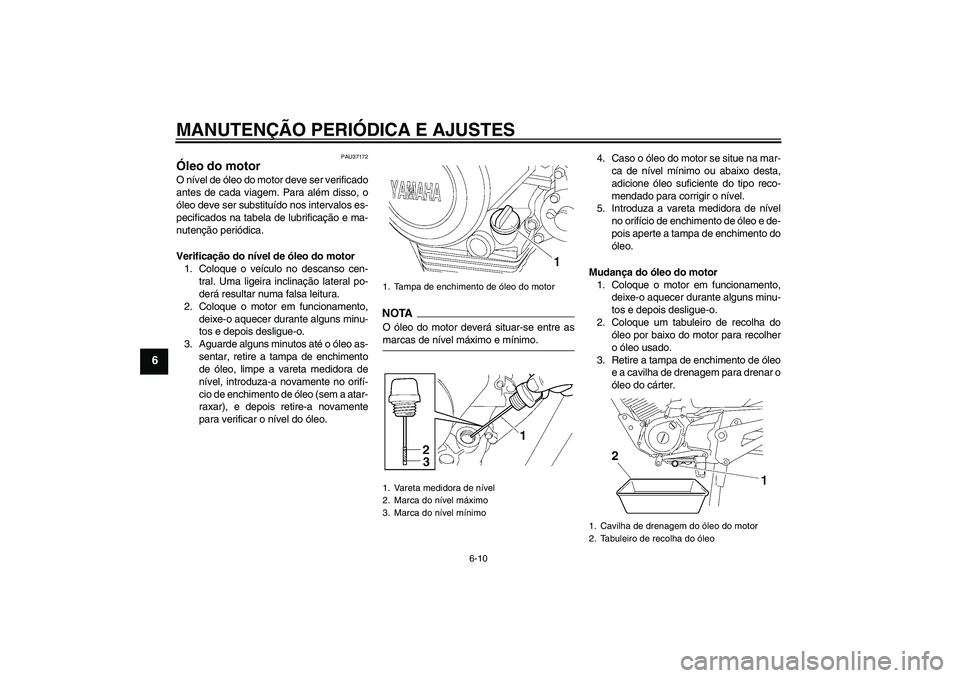

6-10
6
PAU37172
Óleo do motor O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo deve ser substituído nos intervalos es-
pecificados na tabela de lubrificação e ma-
nutenção periódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a atar-
raxar), e depois retire-a novamente
para verificar o nível do óleo.
NOTA
O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.4. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
Mudança do óleo do motor
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.1. Tampa de enchimento de óleo do motor
1. Vareta medidora de nível
2. Marca do nível máximo
3. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor
2. Tabuleiro de recolha do óleo
U3D9P2P0.book Page 10 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

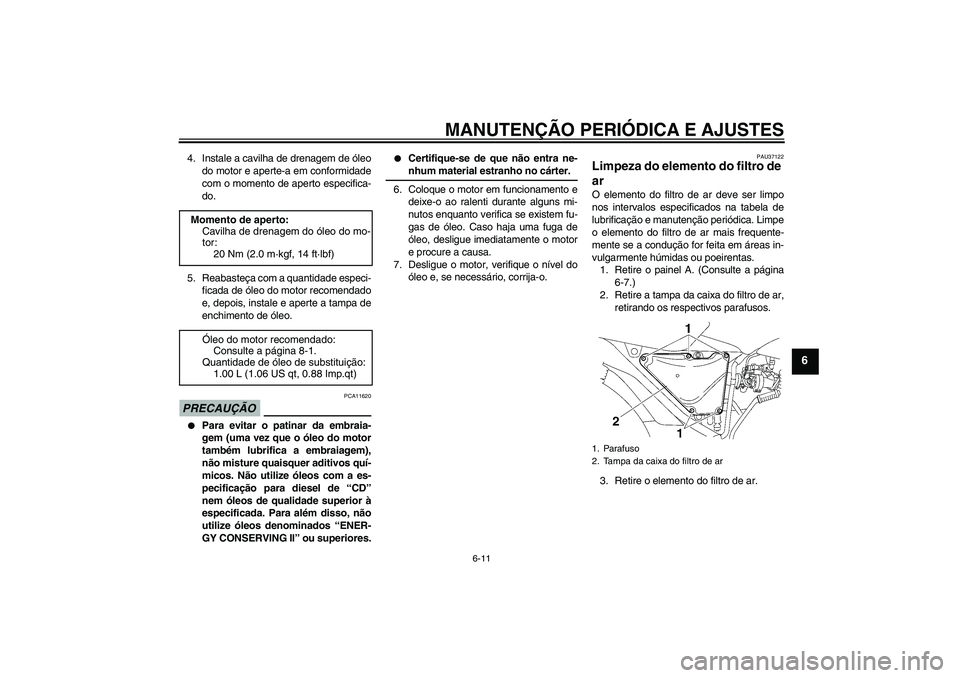

6-11
6
4. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o momento de aperto especifica-
do.
5. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.PRECAUÇÃO
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
6. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
7. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU37122
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo
nos intervalos especificados na tabela de
lubrificação e manutenção periódica. Limpe
o elemento do filtro de ar mais frequente-
mente se a condução for feita em áreas in-
vulgarmente húmidas ou poeirentas.
1. Retire o painel A. (Consulte a página
6-7.)
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
3. Retire o elemento do filtro de ar. Momento de aperto:
Cavilha de drenagem do óleo do mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo de substituição:
1.00 L (1.06 US qt, 0.88 Imp.qt)1. Parafuso
2. Tampa da caixa do filtro de ar
U3D9P2P0.book Page 11 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

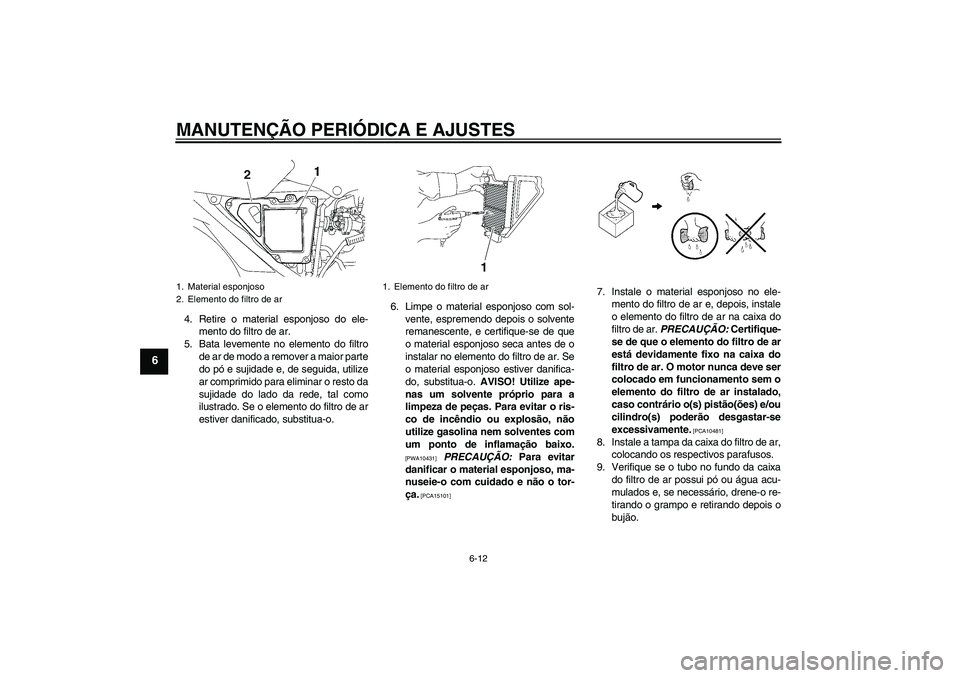

6-12
6
4. Retire o material esponjoso do ele-
mento do filtro de ar.
5. Bata levemente no elemento do filtro
de ar de modo a remover a maior parte
do pó e sujidade e, de seguida, utilize
ar comprimido para eliminar o resto da
sujidade do lado da rede, tal como
ilustrado. Se o elemento do filtro de ar
estiver danificado, substitua-o.6. Limpe o material esponjoso com sol-
vente, espremendo depois o solvente
remanescente, e certifique-se de que
o material esponjoso seca antes de o
instalar no elemento do filtro de ar. Se
o material esponjoso estiver danifica-
do, substitua-o. AVISO! Utilize ape-
nas um solvente próprio para a
limpeza de peças. Para evitar o ris-
co de incêndio ou explosão, não
utilize gasolina nem solventes com
um ponto de inflamação baixo.
[PWA10431]
PRECAUÇÃO: Para evitar
danificar o material esponjoso, ma-
nuseie-o com cuidado e não o tor-
ça.
[PCA15101]
7. Instale o material esponjoso no ele-
mento do filtro de ar e, depois, instale
o elemento do filtro de ar na caixa do
filtro de ar. PRECAUÇÃO: Certifique-
se de que o elemento do filtro de ar
está devidamente fixo na caixa do
filtro de ar. O motor nunca deve ser
colocado em funcionamento sem o
elemento do filtro de ar instalado,
caso contrário o(s) pistão(ões) e/ou
cilindro(s) poderão desgastar-se
excessivamente.
[PCA10481]
8. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
9. Verifique se o tubo no fundo da caixa
do filtro de ar possui pó ou água acu-
mulados e, se necessário, drene-o re-
tirando o grampo e retirando depois o
bujão.
1. Material esponjoso
2. Elemento do filtro de ar
1. Elemento do filtro de ar
1
U3D9P2P0.book Page 12 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

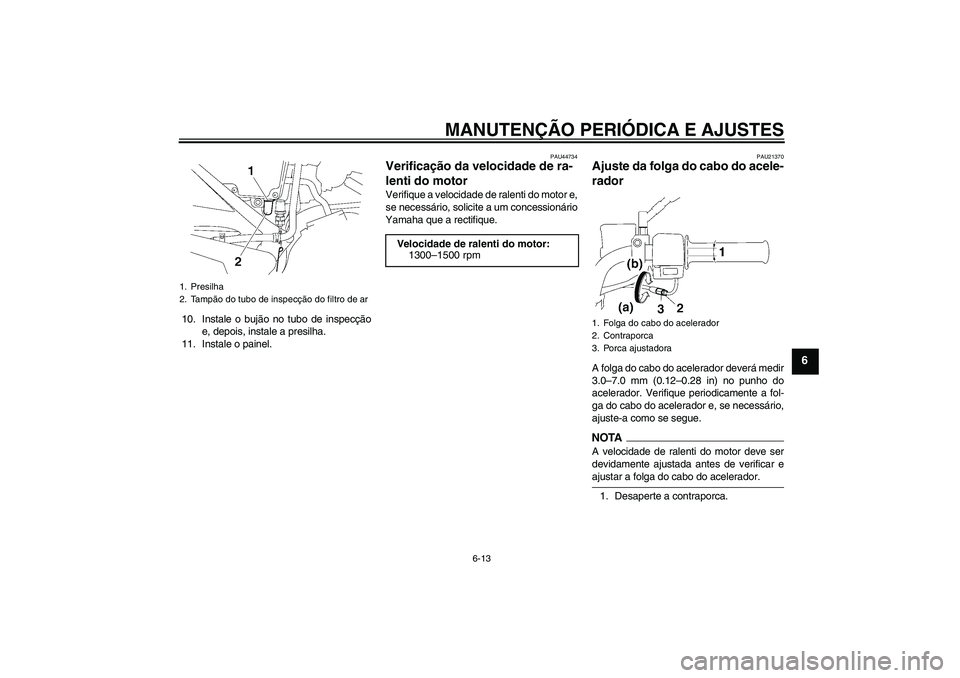

6-13
6
10. Instale o bujão no tubo de inspecção
e, depois, instale a presilha.
11. Instale o painel.
PAU44734
Verificação da velocidade de ra-
lenti do motor Verifique a velocidade de ralenti do motor e,
se necessário, solicite a um concessionário
Yamaha que a rectifique.
PAU21370
Ajuste da folga do cabo do acele-
rador A folga do cabo do acelerador deverá medir
3.0–7.0 mm (0.12–0.28 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
ajuste-a como se segue.NOTAA velocidade de ralenti do motor deve ser
devidamente ajustada antes de verificar eajustar a folga do cabo do acelerador.
1. Desaperte a contraporca.
1. Presilha
2. Tampão do tubo de inspecção do filtro de ar
Velocidade de ralenti do motor:
1300–1500 rpm
1. Folga do cabo do acelerador
2. Contraporca
3. Porca ajustadora
U3D9P2P0.book Page 13 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

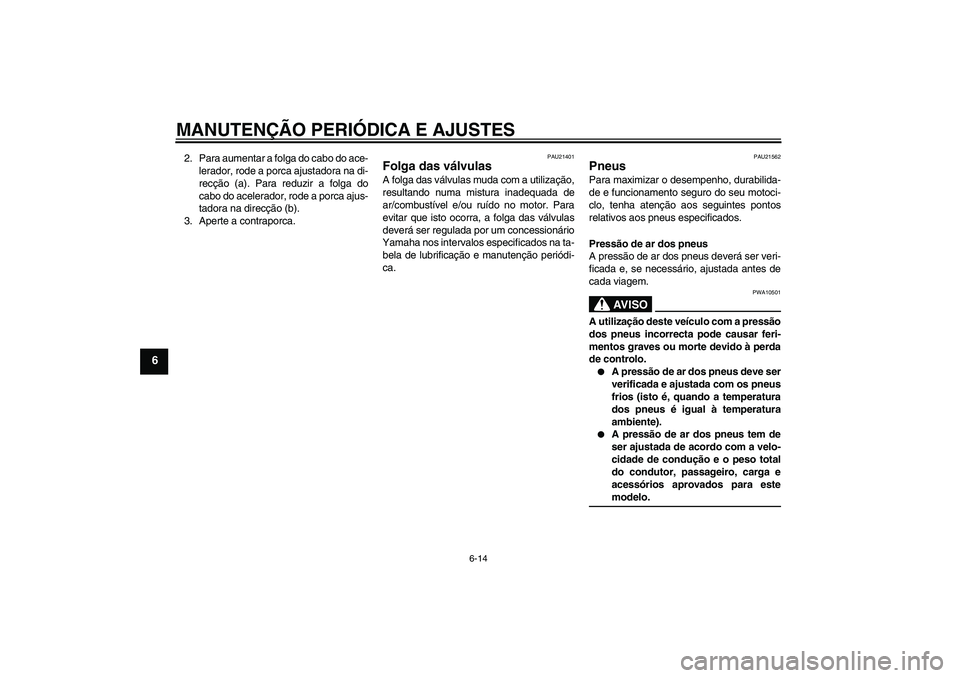

6-14
6
2. Para aumentar a folga do cabo do ace-
lerador, rode a porca ajustadora na di-
recção (a). Para reduzir a folga do
cabo do acelerador, rode a porca ajus-
tadora na direcção (b).
3. Aperte a contraporca.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21562
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
U3D9P2P0.book Page 14 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

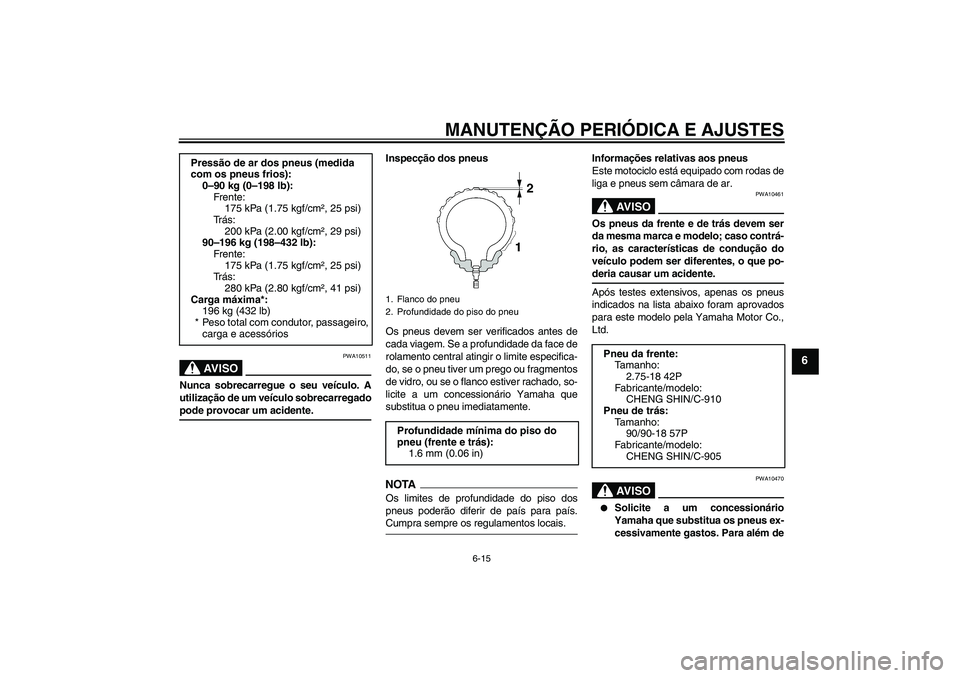

6-15
6
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar.
AV I S O
PWA10461
Os pneus da frente e de trás devem ser
da mesma marca e modelo; caso contrá-
rio, as características de condução do
veículo podem ser diferentes, o que po-deria causar um acidente.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
175 kPa (1.75 kgf/cm², 25 psi)
Trás:
200 kPa (2.00 kgf/cm², 29 psi)
90–196 kg (198–432 lb):
Frente:
175 kPa (1.75 kgf/cm², 25 psi)
Trás:
280 kPa (2.80 kgf/cm², 41 psi)
Carga máxima*:
196 kg (432 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
Pneu da frente:
Tamanho:
2.75-18 42P
Fabricante/modelo:
CHENG SHIN/C-910
Pneu de trás:
Tamanho:
90/90-18 57P
Fabricante/modelo:
CHENG SHIN/C-905
U3D9P2P0.book Page 15 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22043
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Deslize a cobertura de borracha para
trás na alavanca da embraiagem.
2. Desaperte a contraporca.
3. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (a). Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção (b).1. Contraporca
2. Cavilha ajustadora da folga da alavanca da
embraiagem
3. Folga da alavanca da embraiagem
U3D9P2P0.book Page 16 Thursday, November 6, 2008 11:04 AM
