2009 YAMAHA YBR125 Manual de utilização (in Portuguese)

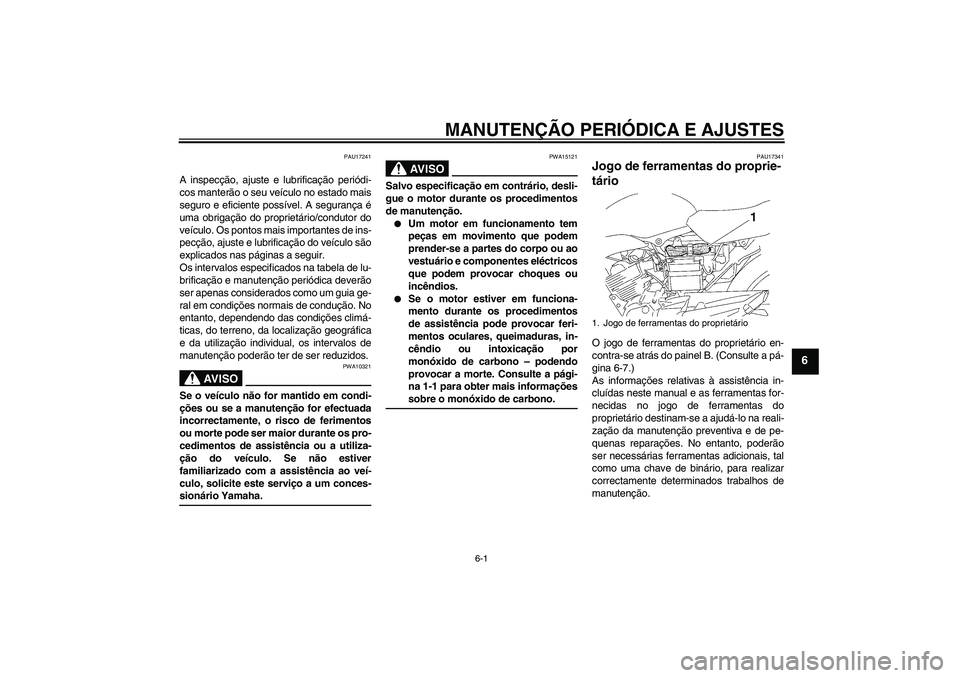

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17241
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, dependendo das condições climá-
ticas, do terreno, da localização geográfica
e da utilização individual, os intervalos de
manutenção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-sionário Yamaha.
AV I S O
PWA15121
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.


Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-1 para obter mais informaçõessobre o monóxido de carbono.
PAU17341
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se atrás do painel B. (Consulte a pá-
gina 6-7.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.1. Jogo de ferramentas do proprietário
U3D9P2P0.book Page 1 Thursday, November 6, 2008 11:04 AM

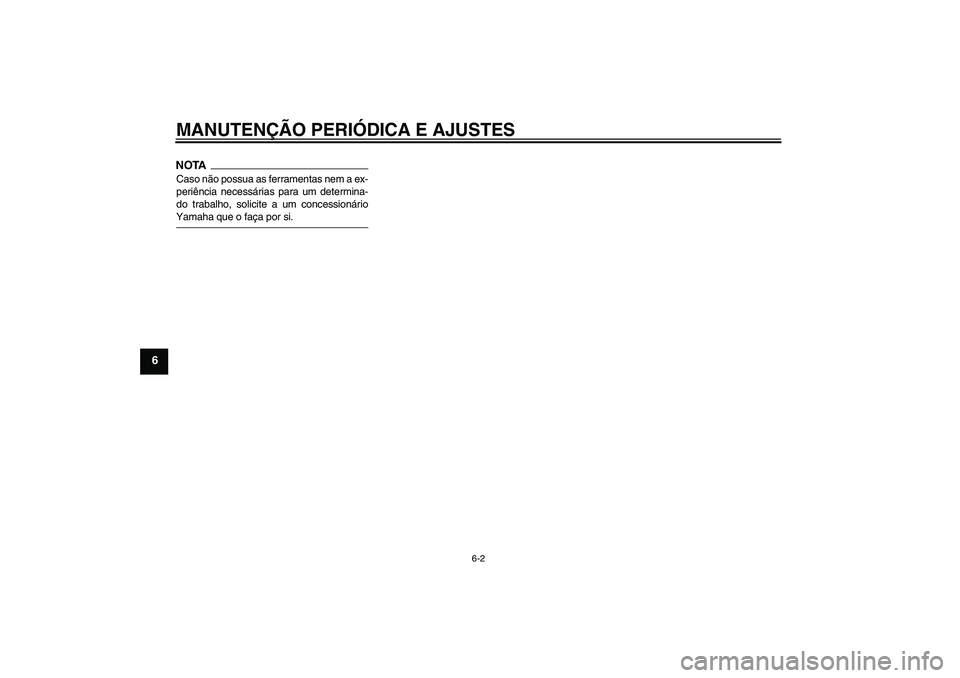

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.U3D9P2P0.book Page 2 Thursday, November 6, 2008 11:04 AM

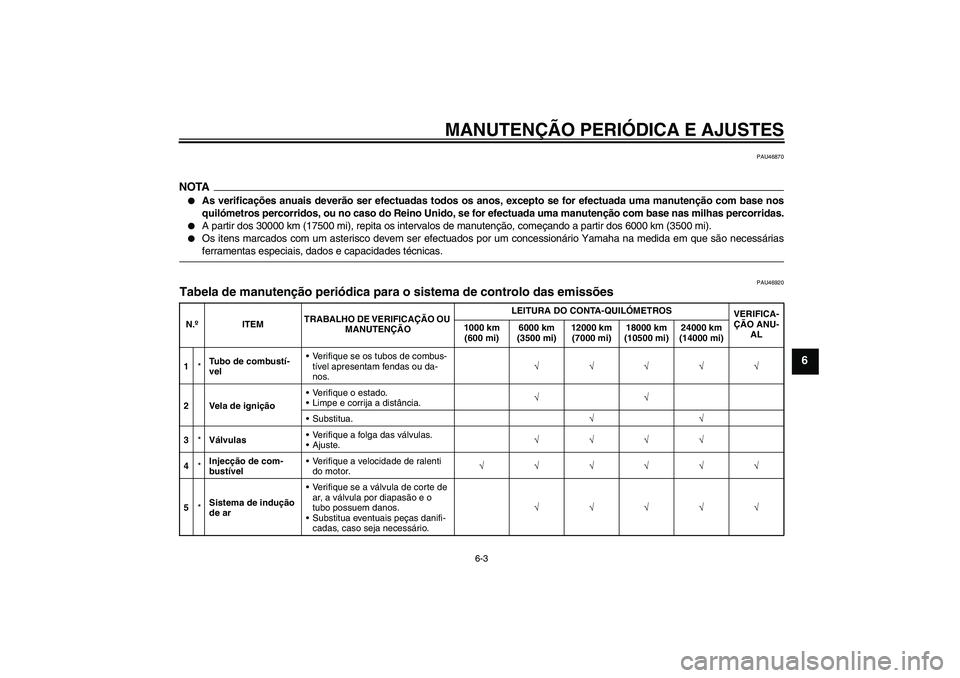

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46870
NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 30000 km (17500 mi), repita os intervalos de manutenção, começando a partir dos 6000 km (3500 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
PAU46920
Tabela de manutenção periódica para o sistema de controlo das emissões N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Tubo de combustí-
vel Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2 Vela de ignição Verifique o estado.
 Limpe e corrija a distância.√√
 Substitua.√√
3*Válvulas Verifique a folga das válvulas.
Ajuste.√√√√
4*Injecção de com-
bustível Verifique a velocidade de ralenti
do motor.√√√√√√
5*Sistema de indução
de ar Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
 Substitua eventuais peças danifi-
cadas, caso seja necessário.√√√√√
U3D9P2P0.book Page 3 Tuesday, November 11, 2008 11:28 AM

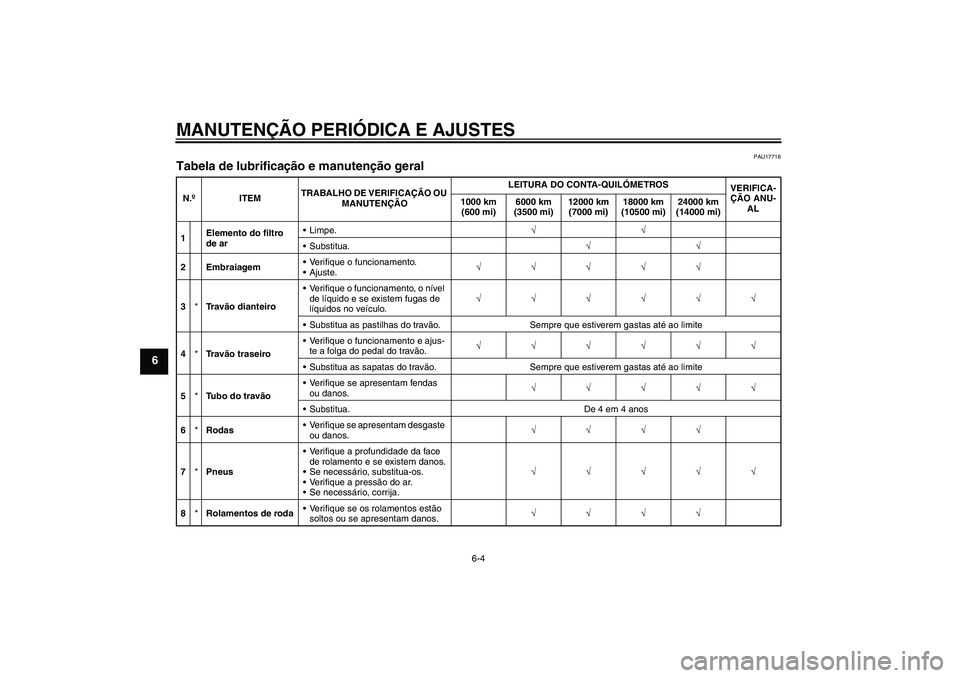

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU17716
Tabela de lubrificação e manutenção geral N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1Elemento do filtro
de arLimpe.√√
Substitua.√√
2 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
3*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Tr a vão traseiroVerifique o funcionamento e ajus-
te a folga do pedal do travão.√√√√√√
Substitua as sapatas do travão. Sempre que estiverem gastas até ao limite
5*Tubo do travãoVerifique se apresentam fendas
ou danos.√√√√√
Substitua. De 4 em 4 anos
6*RodasVerifique se apresentam desgaste
ou danos.√√√√
7*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
8*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
U3D9P2P0.book Page 4 Tuesday, November 11, 2008 11:28 AM

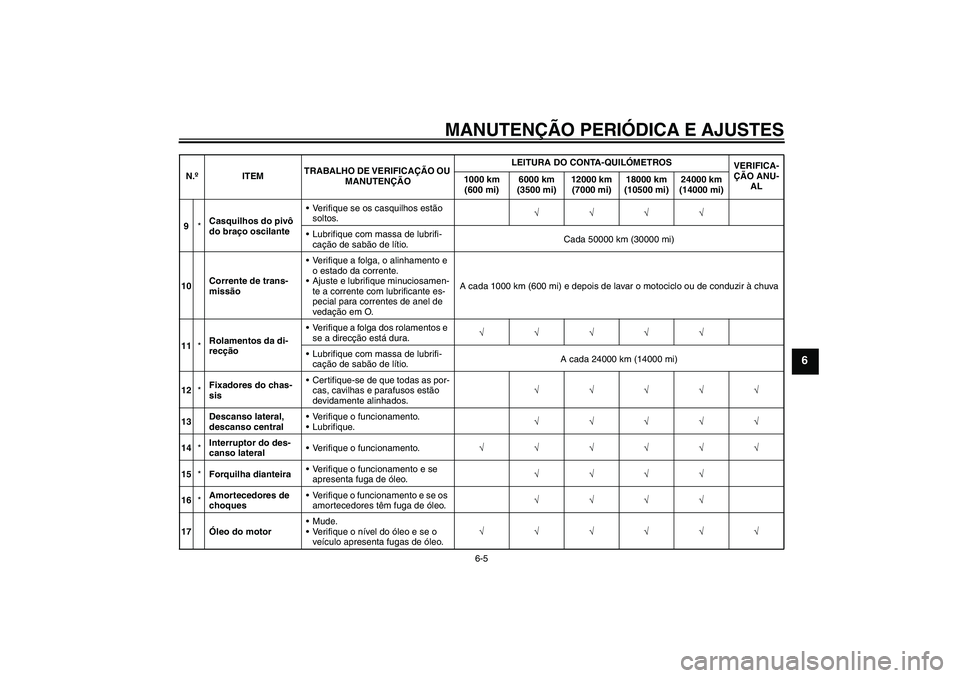

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
9*Casquilhos do pivô
do braço oscilanteVerifique se os casquilhos estão
soltos.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10Corrente de trans-
missãoVerifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamen-
te a corrente com lubrificante es-
pecial para correntes de anel de
vedação em O.A cada 1000 km (600 mi) e depois de lavar o motociclo ou de conduzir à chuva
11*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.A cada 24000 km (14000 mi)
12*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
13Descanso lateral,
descanso centralVerifique o funcionamento.
Lubrifique.√√√√√
14*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
15*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
16*Amortecedores de
choquesVerifique o funcionamento e se os
amortecedores têm fuga de óleo.√√√√
17Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U3D9P2P0.book Page 5 Tuesday, November 11, 2008 11:28 AM

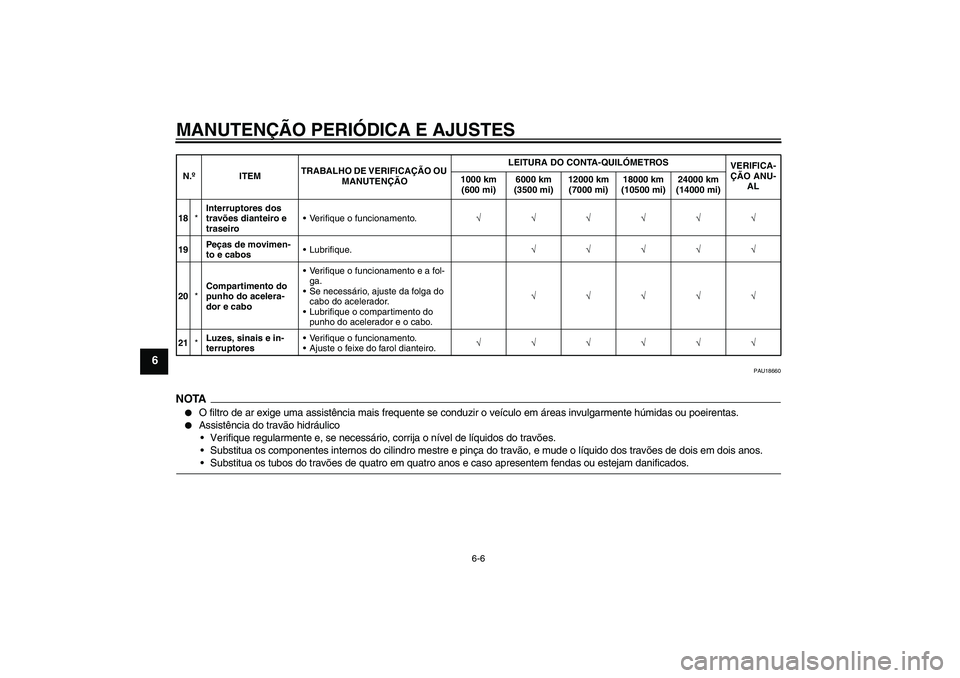

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
PAU18660
NOTA

O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos do cilindro mestre e pinça do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
18*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
19Peças de movimen-
to e cabosLubrifique.√√√√√
20*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√
21*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U3D9P2P0.book Page 6 Tuesday, November 11, 2008 11:28 AM

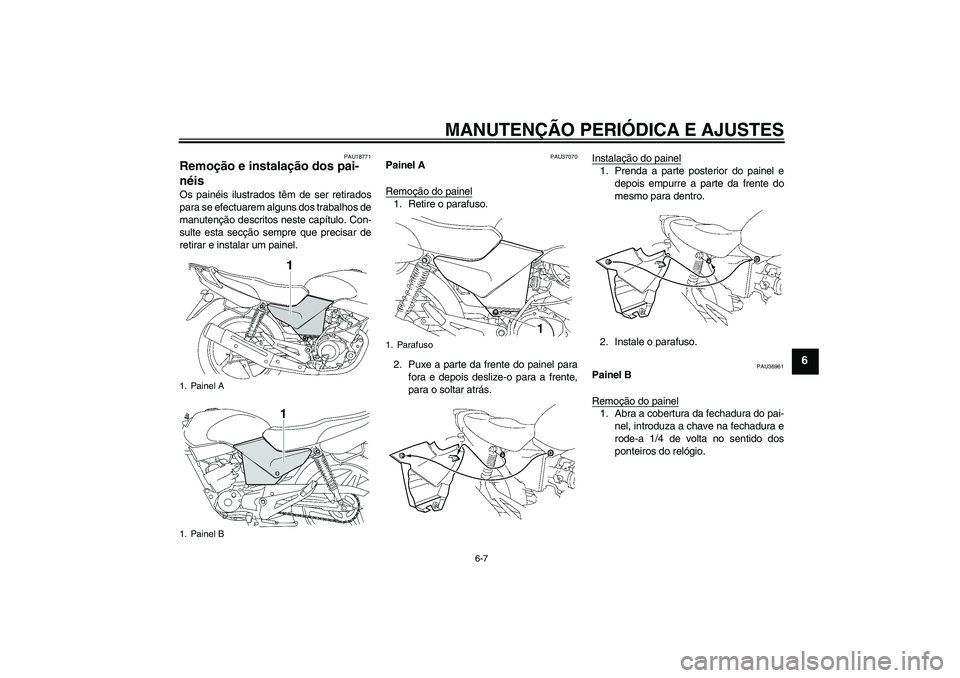

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18771
Remoção e instalação dos pai-
néis Os painéis ilustrados têm de ser retirados
para se efectuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU37070
Painel A
Remoção do painel1. Retire o parafuso.
2. Puxe a parte da frente do painel para
fora e depois deslize-o para a frente,
para o soltar atrás.Instalação do painel
1. Prenda a parte posterior do painel e
depois empurre a parte da frente do
mesmo para dentro.
2. Instale o parafuso.
PAU36961
Painel B
Remoção do painel1. Abra a cobertura da fechadura do pai-
nel, introduza a chave na fechadura e
rode-a 1/4 de volta no sentido dos
ponteiros do relógio.
1. Painel A
1. Painel B
1. Parafuso
U3D9P2P0.book Page 7 Thursday, November 6, 2008 11:04 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
2. Puxe a parte da frente do painel para
fora com a chave introduzida na fecha-
dura e faça deslizar o painel para a
frente para o soltar atrás.Instalação do painel
1. Fixe a parte de trás do painel e depois
empurre a parte da frente do mesmo
para dentro com a chave introduzida
na fechadura.
2. Enquanto empurra o painel para den-
tro, rode a chave no sentido contrário
ao dos ponteiros do relógio para a po-
sição original, retire-a e feche a cober-
tura da fechadura do painel.
PAU19603
Verificação da vela de ignição A vela de ignição é um componente impor-
tante do motor, que é fácil de verificar. Uma
vez que o calor e os resíduos provocarão a
erosão lenta da vela de ignição, a vela de
ignição deverá ser removida e verificada de
acordo com a tabela de lubrificação e ma-
nutenção periódica. Para além disso, o es-
tado da vela de ignição pode revelar o
estado do motor.
Remoção da vela de ignição
1. Retire a tampa da vela de ignição.
2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.
1. Cobertura da fechadura do painel
2. Desbloquear.
1. Tampa da vela de ignição
U3D9P2P0.book Page 8 Thursday, November 6, 2008 11:04 AM
