2009 YAMAHA XVS950 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
2
3
4
5
67
8
9

Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-nen möglichen Brand zu vermei-
den.
[GWA15131]

3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Abdeckung des Starter-Relais
2. Ersatzsicherung
3. Sicherung des Kraftstoffeinspritz-Systems
3 2
1

1. Zündungssicherung
2. Signalanlagensicherung
3. Parkbeleuchtungssicherung
4. Zusatzsicherung
5. Scheinwerfersicherung
6. Ersatzsicherung
1
2
3
4
5 6

Vorgeschriebene Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Sy-
stems:
10.0 A
Zusatzsicherung:
10.0 A
✼✥✩✷✴✣✴✣ ✥✪



REGELMÄSSIGE WARTUNG UND EINSTELLUNG

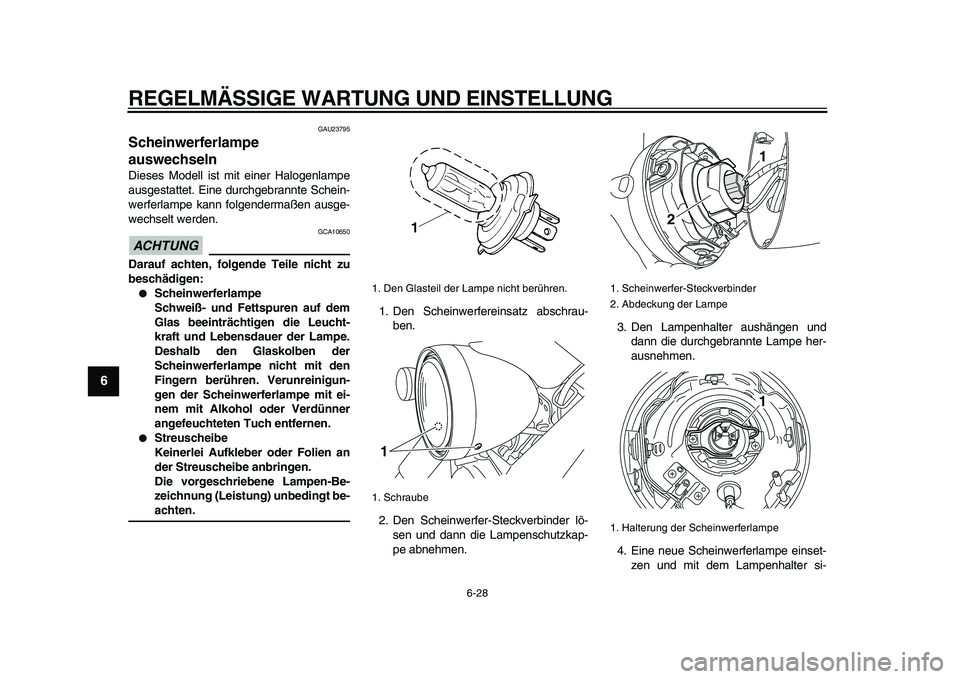

6-28
1
2
3
4
5
6
7
8
9

GAU23795
Scheinwerferlampe
auswechseln
Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.
ACHTUNG

GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.

Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-
achten.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1

1. Scheinwerfer-Steckverbinder
2. Abdeckung der Lampe
1. Halterung der Scheinwerferlampe
1
2
1
✼✥✩✷✴✣✴✣ ✥✫



REGELMÄSSIGE WARTUNG UND EINSTELLUNG

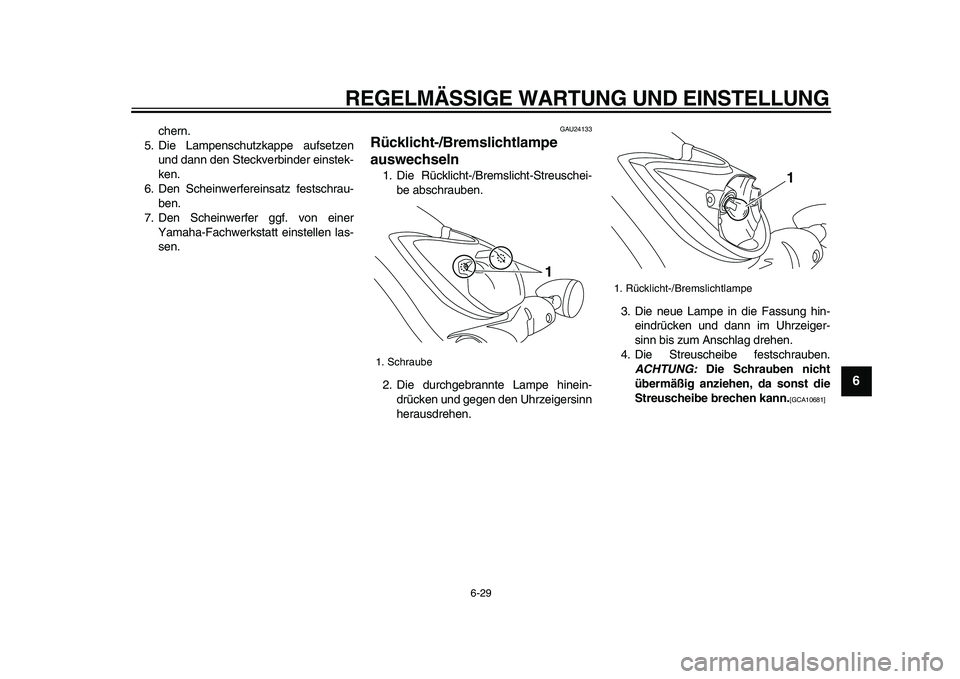

6-29
2
3
4
5
67
8
9

chern.
5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24133
Rücklicht-/Bremslichtlampe
auswechseln
1. Die Rücklicht-/Bremslicht-Streuschei-
be abschrauben.
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:
Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]

1. Schraube
1

1. Rücklicht-/Bremslichtlampe
1
✼✥✩✷✴✣✴✣ ✥✬



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
1
2
3
4
5
6
7
8
9

GAU24212
Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG:
Die Schrauben nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA10681]

GAU24324
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenleuchte abnehmen,
hierfür die Befestigungsmuttern ab-
schrauben, Unterlegscheiben und
Gummidämpfer entfernen.
2. Die Kennzeichenleuchten-Streuschei-
be abnehmen, hierfür die Befesti-
gungsmuttern abschrauben und die
Unterlegscheiben entfernen.
1. Schraube
1. Blinker-Streuscheibe
2. Blinkerlampe2
1

1. Mutter
2. Unterlegscheibe
3. Dämpfergummi
1
2
3
1
3
2
✼✥✩✷✴✣✴✣ ✦✣



REGELMÄSSIGE WARTUNG UND EINSTELLUNG

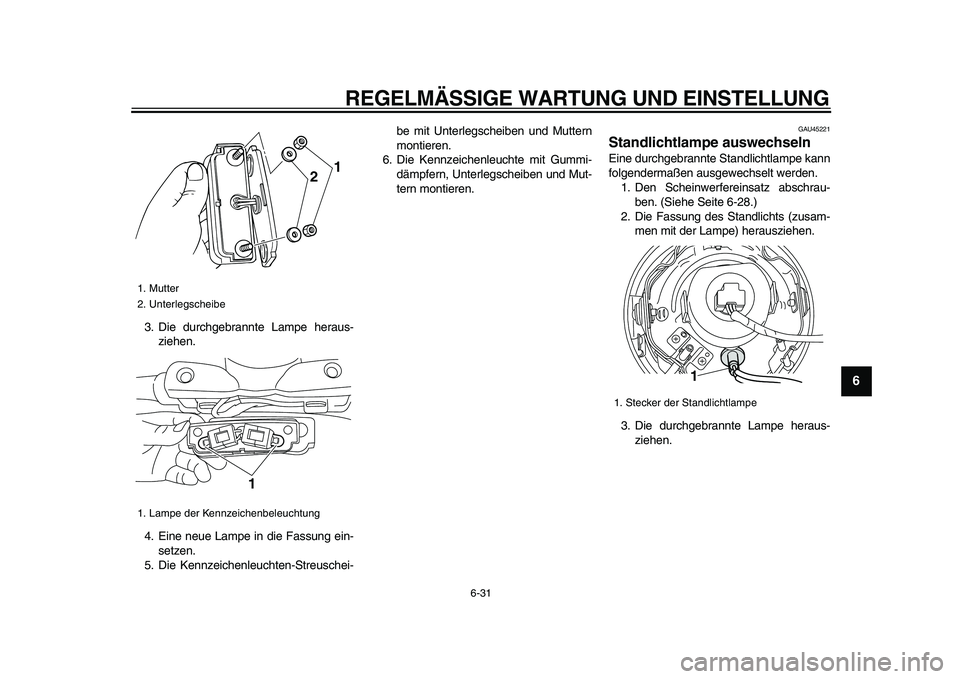

6-31
2
3
4
5
67
8
9

3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Kennzeichenleuchten-Streuschei-be mit Unterlegscheiben und Muttern
montieren.
6. Die Kennzeichenleuchte mit Gummi-
dämpfern, Unterlegscheiben und Mut-
tern montieren.
GAU45221
Standlichtlampe auswechseln
Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-28.)
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
1. Mutter
2. Unterlegscheibe
1. Lampe der Kennzeichenbeleuchtung
1
2
1

1. Stecker der Standlichtlampe
1
✼✥✩✷✴✣✴✣ ✦✤



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
1
2
3
4
5
6
7
8
9

4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU24350
Motorrad aufbocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Auf-
bockständer aus dem Automobilfach-
handel unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motor-
rad-Montageständer vorn so abstüt-
zen, dass das Vorderrad sich frei
drehen lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
wenden oder zwei Aufbockständer unterden Hauptrahmen oder die Schwingenar-
me stellen.

1. Standlichtlampe
1
✼✥✩✷✴✣✴✣ ✦✥



REGELMÄSSIGE WARTUNG UND EINSTELLUNG

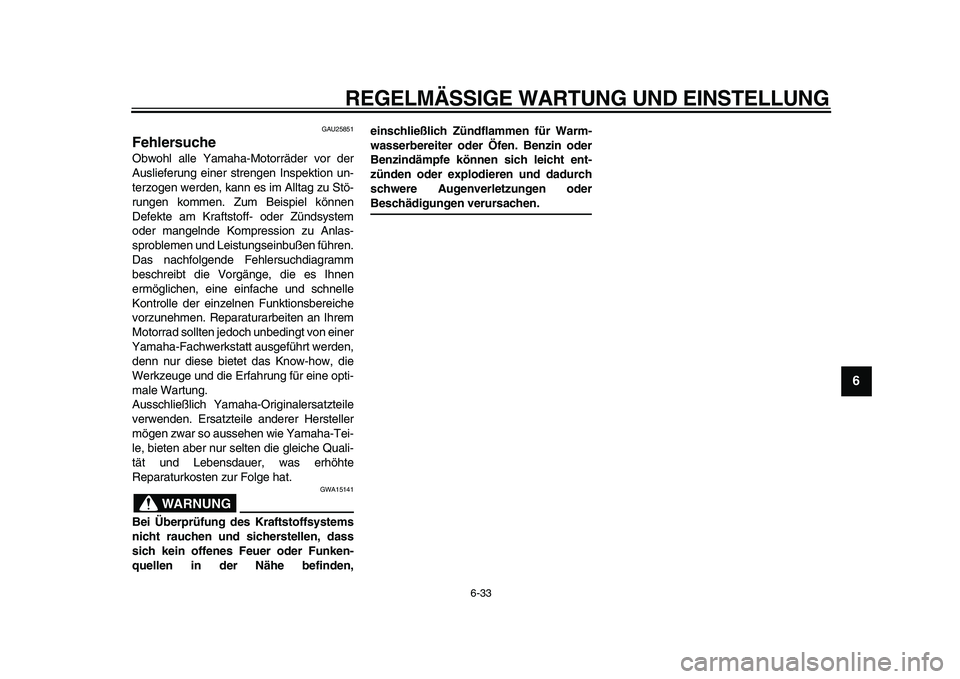

6-33
2
3
4
5
67
8
9

GAU25851
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden,einschließlich Zündflammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen.
✼✥✩✷✴✣✴✣ ✦✦



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
1
2
3
4
5
6
7
8
9

GAU42601

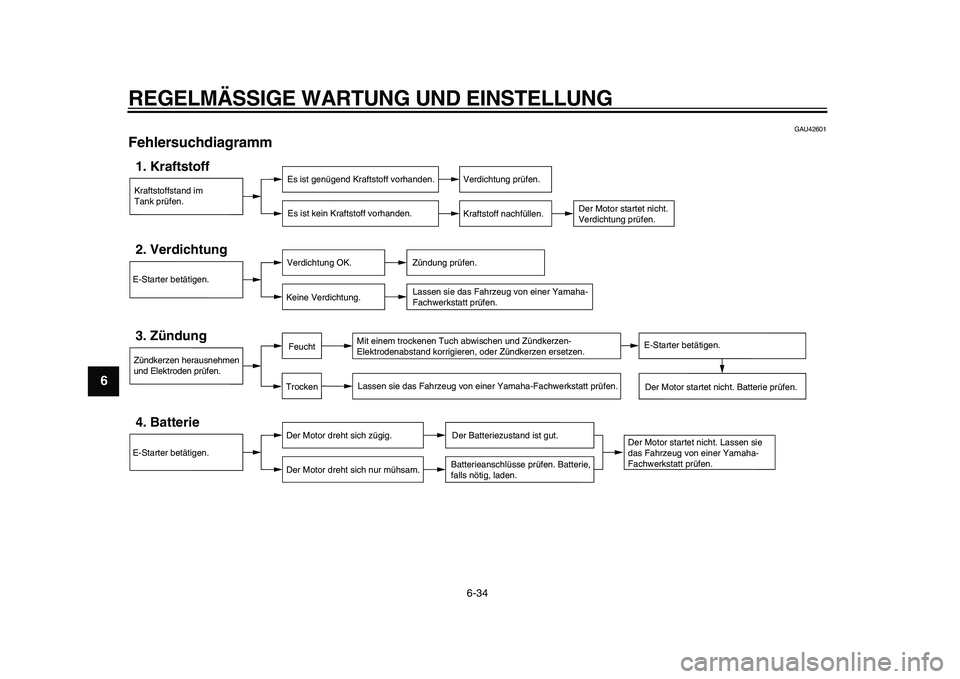

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
✼✥✩✷✴✣✴✣ ✦✧
