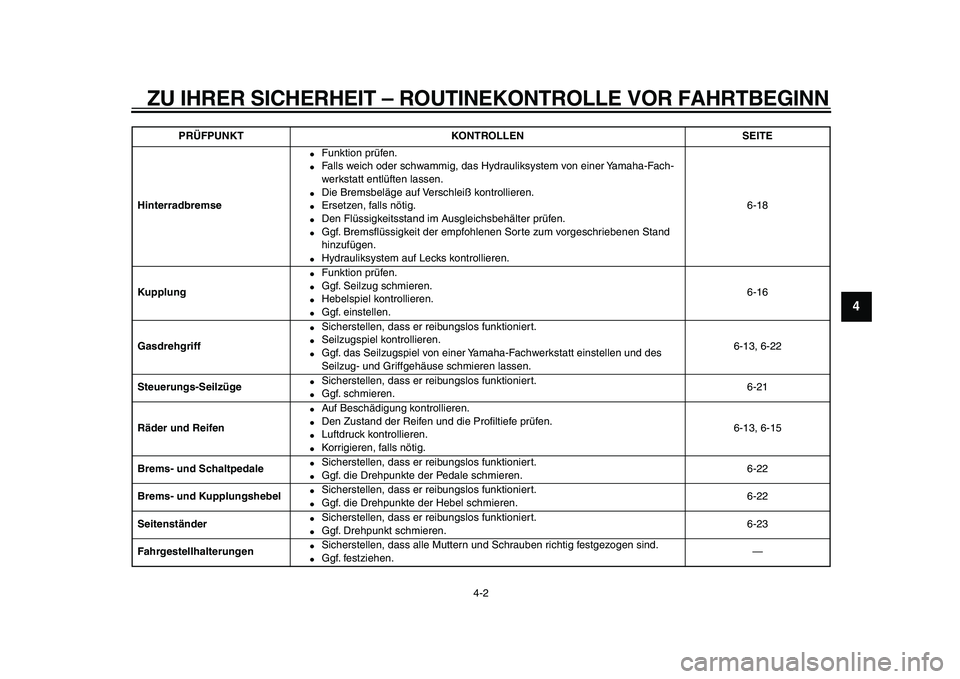

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
2
3
45
6
7
8
9

Hinterradbremse

Funktion prüfen.

Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.

Die Bremsbeläge auf Verschleiß kontrollieren.

Ersetzen, falls nötig.

Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.

Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Hydrauliksystem auf Lecks kontrollieren.6-18
Kupplung

Funktion prüfen.

Ggf. Seilzug schmieren.

Hebelspiel kontrollieren.

Ggf. einstellen.6-16
Gasdrehgriff

Sicherstellen, dass er reibungslos funktioniert.

Seilzugspiel kontrollieren.

Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-13, 6-22
Steuerungs-Seilzüge

Sicherstellen, dass er reibungslos funktioniert.

Ggf. schmieren.6-21
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.6-13, 6-15
Brems- und Schaltpedale

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Pedale schmieren.6-22
Brems- und Kupplungshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Hebel schmieren.6-22
Seitenständer

Sicherstellen, dass er reibungslos funktioniert.

Ggf. Drehpunkt schmieren.6-23
Fahrgestellhalterungen

Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.

Ggf. festziehen.—
PRÜFPUNKT KONTROLLEN SEITE
✼✥✩✷✴✣✴✣ ✥



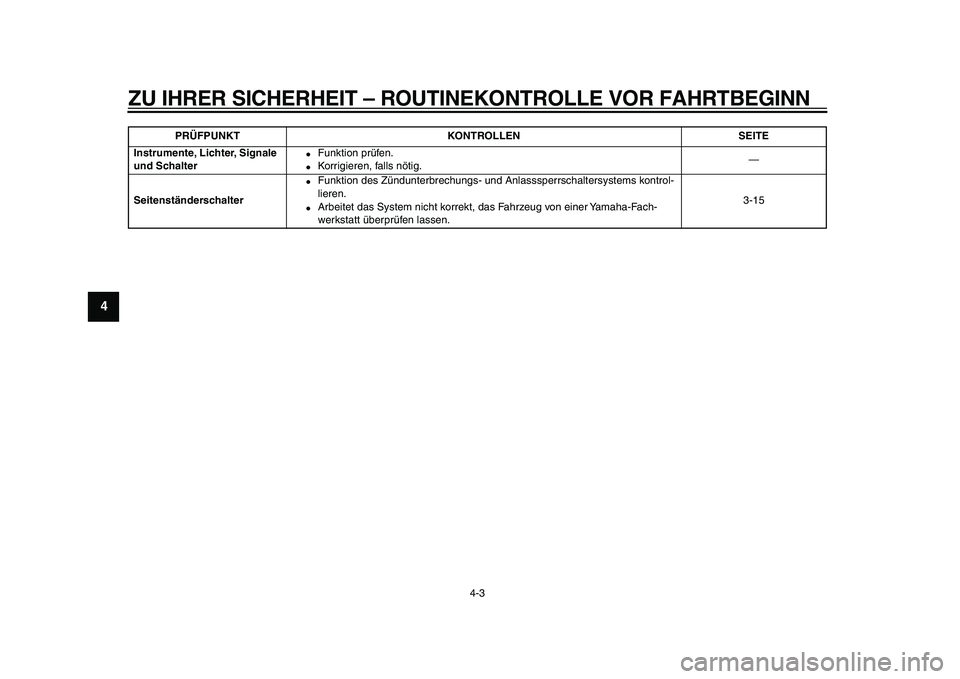

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
1
2
3
4
5
6
7
8
9

Instrumente, Lichter, Signale
und Schalter

Funktion prüfen.

Korrigieren, falls nötig.—
Seitenständerschalter

Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrol-
lieren.

Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen lassen.3-15
PRÜFPUNKT KONTROLLEN SEITE
✼✥✩✷✴✣✴✣ ✦



5-1
2
3
4
56
7
8
9

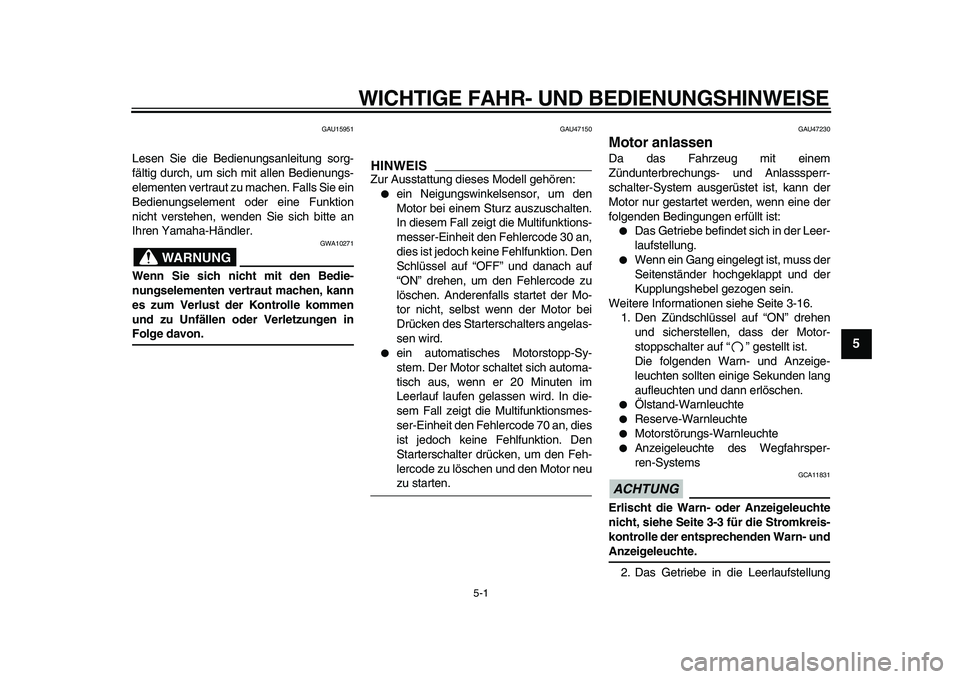

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU15951
Lesen Sie die Bedienungsanleitung sorg-
fältig durch, um sich mit allen Bedienungs-
elementen vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG

GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU47150
HINWEIS

Zur Ausstattung dieses Modell gehören:

ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
messer-Einheit den Fehlercode 30 an,
dies ist jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.

ein automatisches Motorstopp-Sy-
stem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall zeigt die Multifunktionsmes-
ser-Einheit den Fehlercode 70 an, dies
ist jedoch keine Fehlfunktion. Den
Starterschalter drücken, um den Feh-
lercode zu löschen und den Motor neu
zu starten.
GAU47230
Motor anlassen
Da das Fahrzeug mit einem
Zündunterbrechungs- und Anlasssperr-
schalter-System ausgerüstet ist, kann der
Motor nur gestartet werden, wenn eine der
folgenden Bedingungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.

Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite 3-16.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.

Ölstand-Warnleuchte

Reserve-Warnleuchte

Motorstörungs-Warnleuchte

Anzeigeleuchte des Wegfahrsper-
ren-Systems
ACHTUNG

GCA11831
Erlischt die Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-3 für die Stromkreis-
kontrolle der entsprechenden Warn- und
Anzeigeleuchte.
2. Das Getriebe in die Leerlaufstellung
✼✥✩✷✴✣✴✣ ✤



WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
1
2
3
4
5
6
7
8
9

schalten. (Siehe Seite 5-2.) Die Leer-
lauf-Kontrollleuchte sollte aufleuchten.
Ist das nicht der Fall, den Stromkreis
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.
ACHTUNG:
Um
eine maximale Lebensdauer des
Motors zu gewährleisten, sollte bei
kaltem Motor niemals zu stark be-
schleunigt werden!
[GCA11041]

Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.
GAU16671
Schalten
Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS

Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz
hinunterdrücken, bis das Ende des Schalt-
weges erreicht ist, und dann den Fußschalt-
hebel leicht hochziehen.
ACHTUNG

GCA10260

Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-nen längeren Zeitraum mit
ausgeschaltetem Motor im Leerlauf
laufen lassen und das Motorrad
nicht über lange Strecken schie-
ben. Das Getriebe wird nur ausrei-
chend geschmiert, wenn der Motor
läuft. Unzureichende Schmierung
kann das Getriebe beschädigen.

Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt
werden.
1. Fußschalthebel
2. Neutralstellung
1
2 3 4 5N12
✼✥✩✷✴✣✴✣ ✥



WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
2
3
4
56
7
8
9

GAU16810

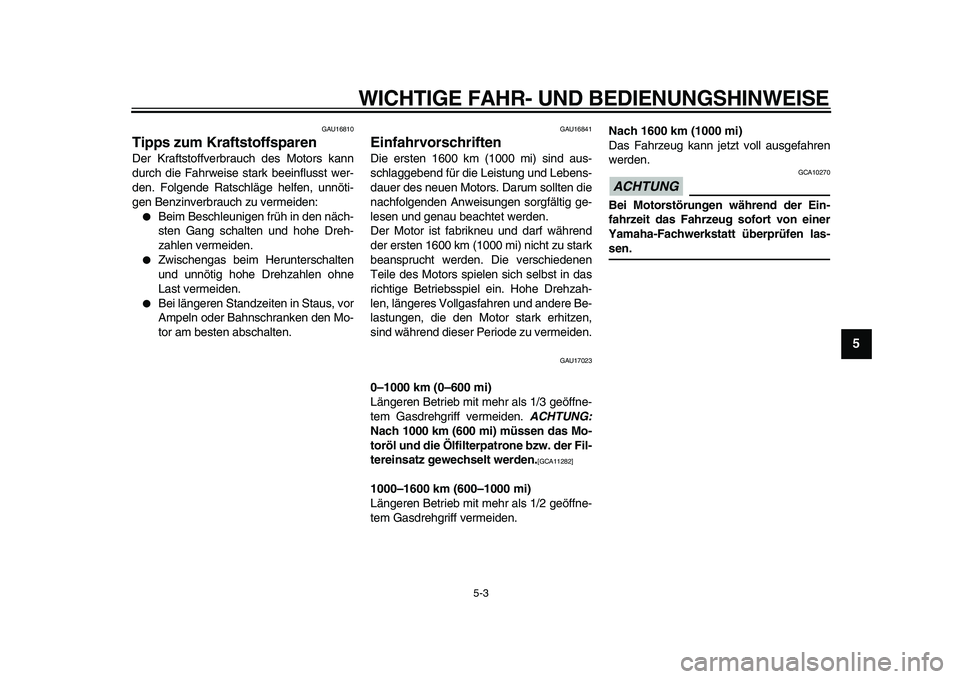

Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen früh in den näch-
sten Gang schalten und hohe Dreh-
zahlen vermeiden.

Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.

Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17023
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
ACHTUNG:
Nach 1000 km (600 mi) müssen das Mo-
toröl und die Ölfilterpatrone bzw. der Fil-
tereinsatz gewechselt werden.
[GCA11282]

1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG

GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-
sen.
✼✥✩✷✴✣✴✣ ✦



WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
1
2
3
4
5
6
7
8
9

GAU17213

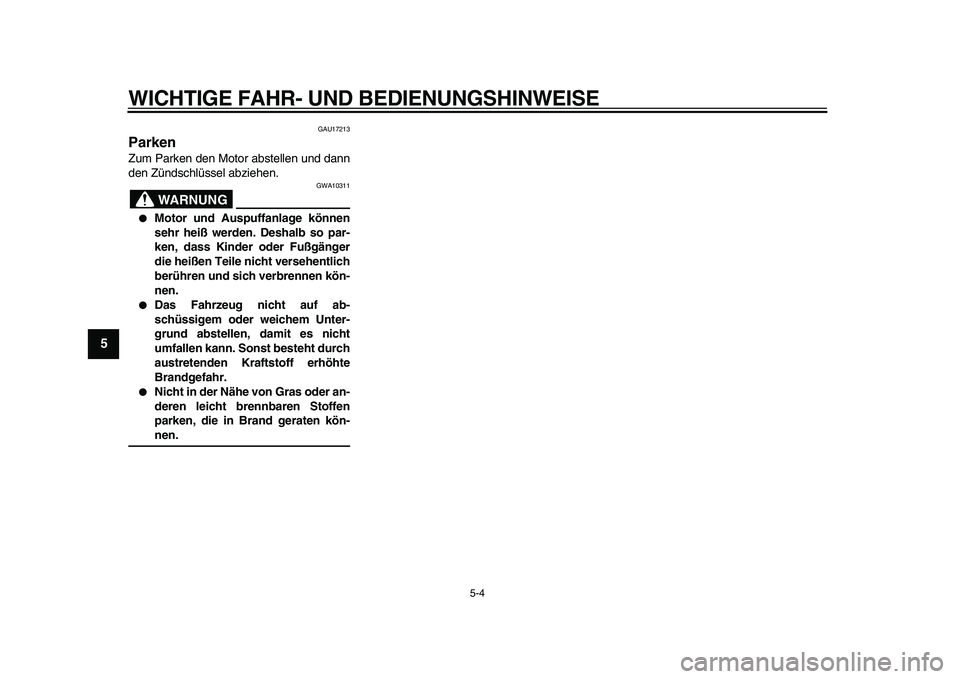

Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG

GWA10311

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann. Sonst besteht durch
austretenden Kraftstoff erhöhte
Brandgefahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
✼✥✩✷✴✣✴✣ ✧



6-1
2
3
4
5
67
8
9

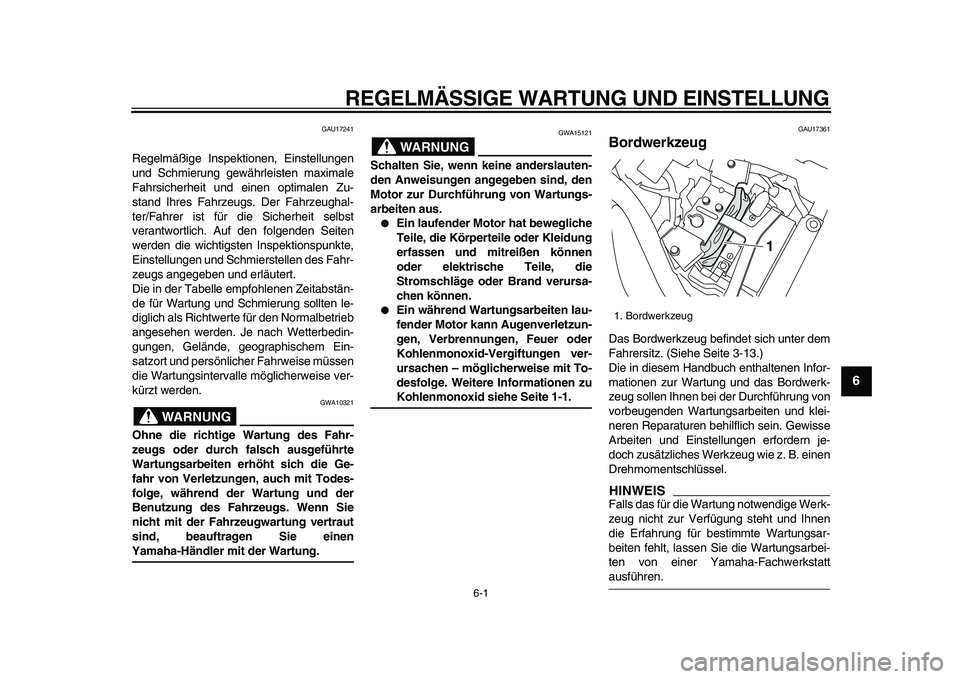

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU17241
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst
verantwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedin-
gungen, Gelände, geographischem Ein-
satzort und persönlicher Fahrweise müssen
die Wartungsintervalle möglicherweise ver-
kürzt werden.
WARNUNG

GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einen
Yamaha-Händler mit der Wartung.
WARNUNG

GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.

Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die
Stromschläge oder Brand verursa-
chen können.

Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-1.
GAU17361
Bordwerkzeug
Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-13.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS

Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Bordwerkzeug
1
✼✥✩✷✴✣✴✣ ✤



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
1
2
3
4
5
6
7
8
9

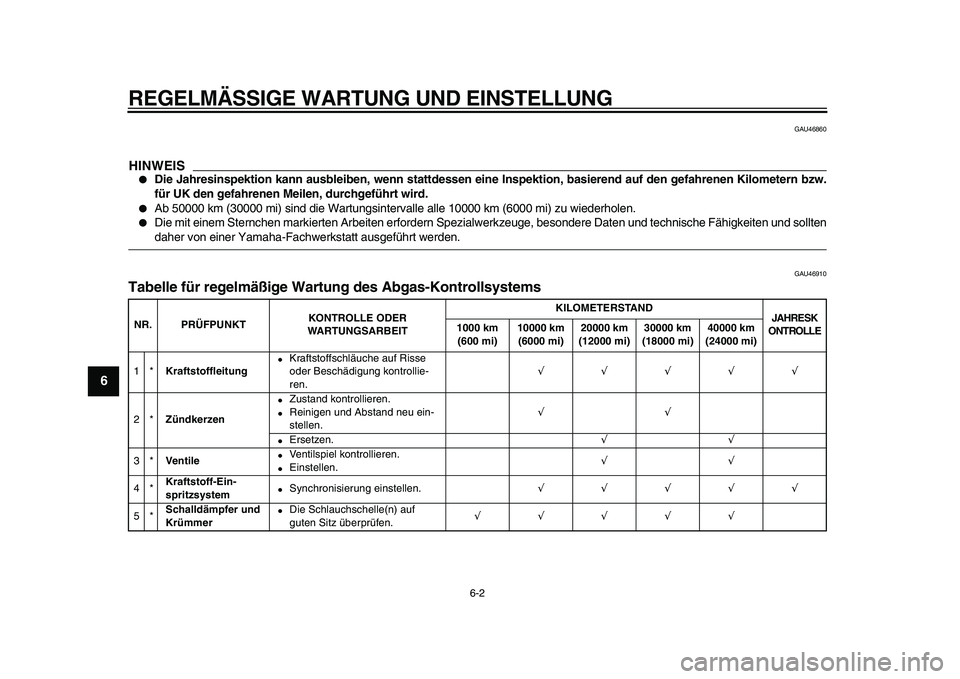

GAU46860
HINWEIS


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRESK
ONTROLLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Kraftstoffleitung

Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
√√√√√
2*
Zündkerzen

Zustand kontrollieren.

Reinigen und Abstand neu ein-
stellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.
√√
4*
Kraftstoff-Ein-
spritzsystem

Synchronisierung einstellen.
√√√√√
5*
Schalldämpfer und
Krümmer

Die Schlauchschelle(n) auf
guten Sitz überprüfen.
√√√√√
✼✥✩✷✴✣✴✣ ✥
