2009 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

SAUS1290

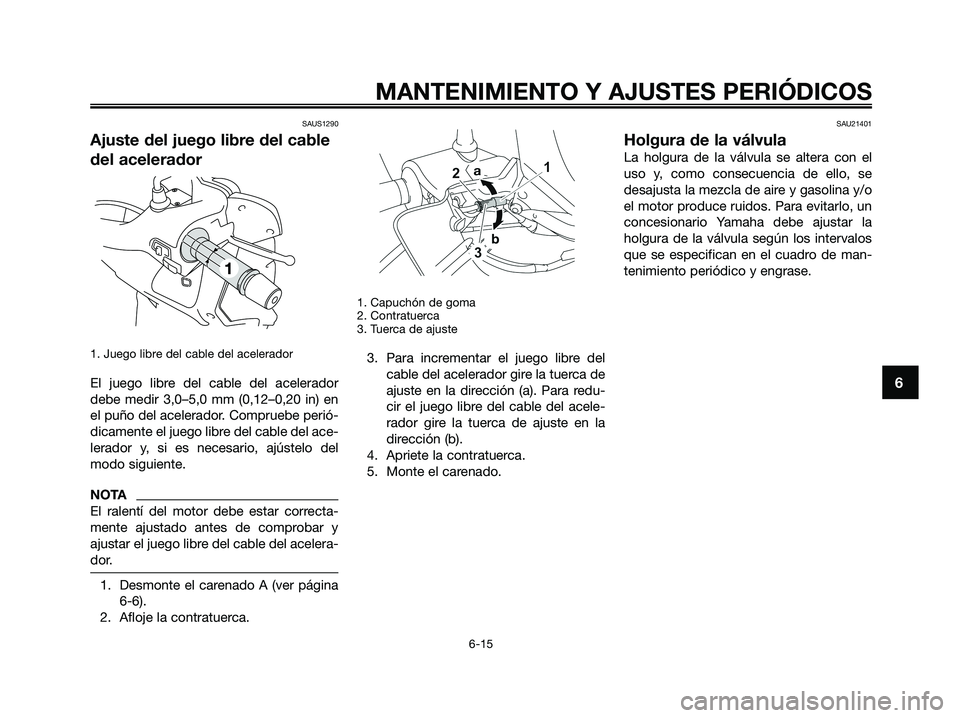

Ajuste del juego libre del cable
del acelerador
1. Juego libre del cable del acelerador
El juego libre del cable del acelerador
debe medir 3,0–5,0 mm (0,12–0,20 in) en
el puño del acelerador. Compruebe perió-
dicamente el juego libre del cable del ace-
lerador y, si es necesario, ajústelo del
modo siguiente.
NOTA
El ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y
ajustar el juego libre del cable del acelera-
dor.
1. Desmonte el carenado A (ver página
6-6).
2. Afloje la contratuerca.
1. Capuchón de goma
2. Contratuerca
3. Tuerca de ajuste
3. Para incrementar el juego libre del
cable del acelerador gire la tuerca de
ajuste en la dirección (a). Para redu-
cir el juego libre del cable del acele-
rador gire la tuerca de ajuste en la
dirección (b).
4. Apriete la contratuerca.
5. Monte el carenado.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el
uso y, como consecuencia de ello, se
desajusta la mezcla de aire y gasolina y/o
el motor produce ruidos. Para evitarlo, un
concesionario Yamaha debe ajustar la
holgura de la válvula según los intervalos
que se especifican en el cuadro de man-
tenimiento periódico y engrase.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 57

SAU21871
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos
siguientes relativos a los neumáticos
especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
SWA10500
s s
ADVERTENCIA
●La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
●La presión de los neumáticos debe
ajustarse en función de la veloci-dad, el peso total del conductor, el
pasajero, la carga y los accesorios
homologados para este modelo.
SWA14660
s s
ADVERTENCIA
La carga influye enormemente en las
características de manejabilidad, fre-
nada, prestaciones y seguridad del
vehículo; por lo tanto, debe tener en
cuenta las precauciones siguientes.
●¡NO SOBRECARGUE NUNCA EL
VEHÍCULO! La sobrecarga del
vehículo puede provocar daños enlos neumáticos, pérdida de control
o un accidente grave. Asegúrese
de que el peso total del conductor,
la carga y los accesorios no sobre-
pase la carga máxima especifica-
da para el vehículo.
●No transporte objetos sueltos que
puedan desplazarse durante la
marcha.
●Sujete bien los objetos más pesa-
dos cerca del centro del vehículo y
distribuya el peso uniformemente
en ambos lados.
●Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
●Compruebe el estado y la presión
de aire de los neumáticos antes de
cada utilización.
Presión de aire de los neumáticos
(medida con los neumáticos en
frío):
Hasta 90 kg (198 lb):
Delantero:
190 kPa (27,02 psi) (1,9 kgf/cm
2)
Trasero:
220 kPa (31,29 psi) (2,2 kgf/cm
2)
90 kg (198 lb)~máxima:
Delantero:
210 kPa (29,86 psi) (2,1 kgf/cm
2)
Trasero:
250 kPa (35,55 psi) (2,5 kgf/cm
2)
Carga máxima*:
180 kg (396,9 lb)
* Peso total del conductor, el pasaje-
ro, el equipaje y los accesorios
ZAUM0053
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 58

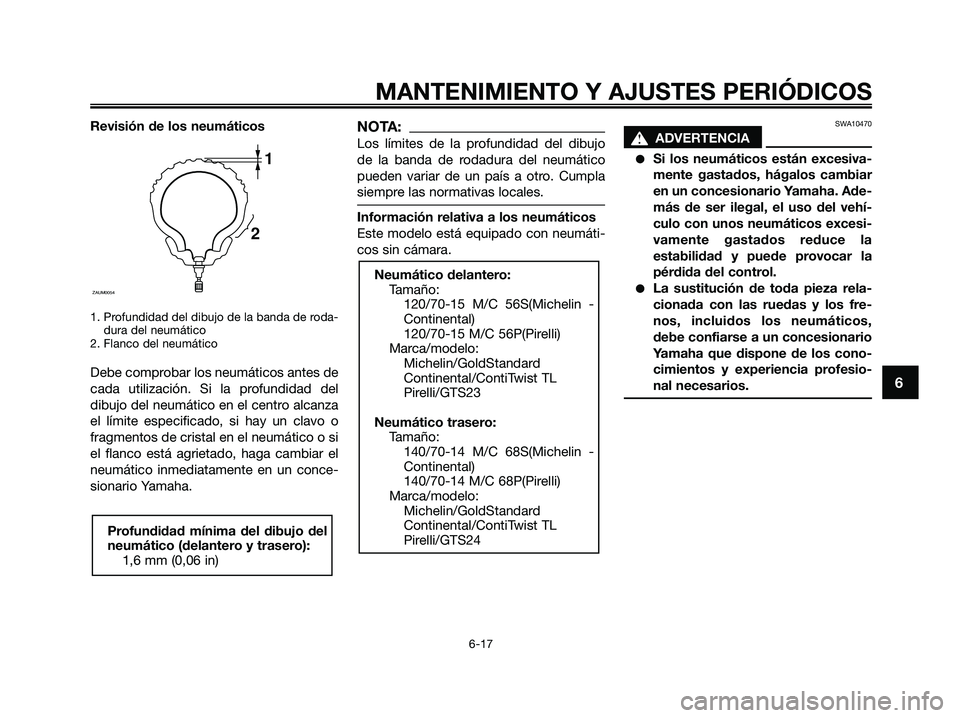

Revisión de los neumáticos
1. Profundidad del dibujo de la banda de roda-
dura del neumático
2. Flanco del neumático
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del
dibujo del neumático en el centro alcanza
el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si
el flanco está agrietado, haga cambiar el
neumático inmediatamente en un conce-
sionario Yamaha.
NOTA:
Los límites de la profundidad del dibujo
de la banda de rodadura del neumático
pueden variar de un país a otro. Cumpla
siempre las normativas locales.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara.
SWA10470
s s
ADVERTENCIA
●Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehí-
culo con unos neumáticos excesi-
vamente gastados reduce la
estabilidad y puede provocar la
pérdida del control.
●La sustitución de toda pieza rela-
cionada con las ruedas y los fre-
nos, incluidos los neumáticos,
debe confiarse a un concesionario
Yamaha que dispone de los cono-
cimientos y experiencia profesio-
nal necesarios.Neumático delantero:
Tamaño:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Marca/modelo:
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS23
Neumático trasero:
Tamaño:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Marca/modelo:
Michelin/GoldStandard
Continental/ContiTwist TL
Pirelli/GTS24
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1,6 mm (0,06 in)
1
2
ZAUM0054
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 59

SAU21960
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos
siguientes relativos a las ruedas especifi-
cadas.
●Antes de cada utilización debe com-
probar si las llantas de las ruedas
presentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.
●La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limi-
tar la manejabilidad y reducir la vida
útil del neumático.
●Conduzca a velocidades moderadas
después de cambiar un neumático,
ya que la superficie de éste debe
“rodarse” para desarrollar sus carac-
terísticas óptimas.
SAU33453
Juego libre de la maneta de
freno delantero y trasero
Delantero
TraseroNo debe existir ningún juego en los extre-
mos de las manetas de freno. Si hay jue-
go, haga revisar el sistema de frenos en
un concesionario Yamaha.SWA14211
s s
ADVERTENCIA
Un tacto blando o esponjoso de la
maneta del freno puede indicar la pre-
sencia de aire en el sistema hidráulico.
Si hay aire en el sistema hidráulico
hágalo purgar en un concesionario
Yamaha antes de utilizar el vehículo. La
presencia de aire en el sistema hidráu-
lico reducirá las prestaciones del freno,
lo cual puede provocar la pérdida de
control y ser causa de accidente.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 60

SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22400
Pastillas de freno delantero
1. Espesor del forro
Compruebe el estado de las pastillas de
freno delantero y mida el espesor del
forro. Si alguna pastilla de freno está
dañada o si el espesor del forro es inferior
a 0,5 mm (0,02 in), solicite a un concesio-
nario Yamaha que cambie el conjunto de
las pastillas.
SAU22460
Pastillas de freno trasero
1. Ranura indicadora de desgaste de la pasti-
lla de freno
El freno trasero dispone de un tapón de
comprobación que, al extraerlo, le permi-
te comprobar el desgaste de las pastillas
sin necesidad de desmontar el freno. Para
comprobar el desgaste de la pastilla de
freno, observe la posición del indicador
de desgaste mientras aplica el freno. Si
una pastilla de freno se ha desgastado
hasta el punto en que el indicador de des-
gaste casi toca el disco de freno, solicite
a un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22580
Comprobación del líquido de
freno
Freno delantero
1. Marca de nivel mínimo
Freno trasero
1. Marca de nivel mínimo
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 61

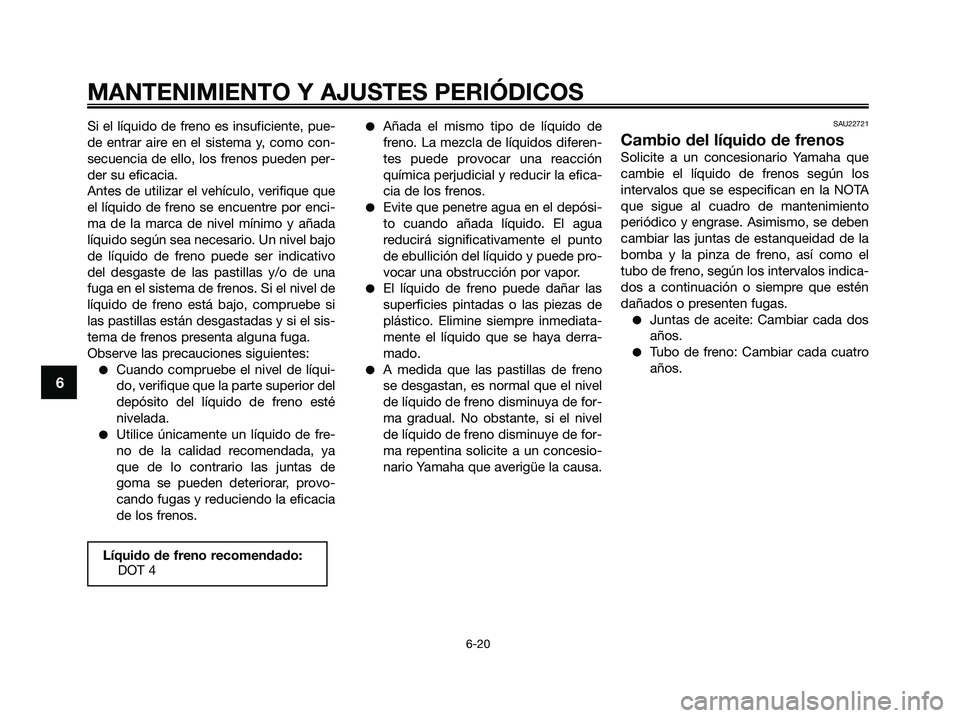

Si el líquido de freno es insuficiente, pue-
de entrar aire en el sistema y, como con-
secuencia de ello, los frenos pueden per-
der su eficacia.
Antes de utilizar el vehículo, verifique que
el líquido de freno se encuentre por enci-
ma de la marca de nivel mínimo y añada
líquido según sea necesario. Un nivel bajo
de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una
fuga en el sistema de frenos. Si el nivel de
líquido de freno está bajo, compruebe si
las pastillas están desgastadas y si el sis-
tema de frenos presenta alguna fuga.
Observe las precauciones siguientes:
●Cuando compruebe el nivel de líqui-
do, verifique que la parte superior del
depósito del líquido de freno esté
nivelada.
●Utilice únicamente un líquido de fre-
no de la calidad recomendada, ya
que de lo contrario las juntas de
goma se pueden deteriorar, provo-
cando fugas y reduciendo la eficacia
de los frenos.
●Añada el mismo tipo de líquido de
freno. La mezcla de líquidos diferen-
tes puede provocar una reacción
química perjudicial y reducir la efica-
cia de los frenos.
●Evite que penetre agua en el depósi-
to cuando añada líquido. El agua
reducirá significativamente el punto
de ebullición del líquido y puede pro-
vocar una obstrucción por vapor.
●El líquido de freno puede dañar las
superficies pintadas o las piezas de
plástico. Elimine siempre inmediata-
mente el líquido que se haya derra-
mado.
●A medida que las pastillas de freno
se desgastan, es normal que el nivel
de líquido de freno disminuya de for-
ma gradual. No obstante, si el nivel
de líquido de freno disminuye de for-
ma repentina solicite a un concesio-
nario Yamaha que averigüe la causa.
SAU22721
Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los
intervalos que se especifican en la NOTA
que sigue al cuadro de mantenimiento
periódico y engrase. Asimismo, se deben
cambiar las juntas de estanqueidad de la
bomba y la pinza de freno, así como el
tubo de freno, según los intervalos indica-
dos a continuación o siempre que estén
dañados o presenten fugas.
●Juntas de aceite: Cambiar cada dos
años.
●Tubo de freno: Cambiar cada cuatro
años.
Líquido de freno recomendado:
DOT 4
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 62

SAU23101
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha. ADVERTENCIA!
Los daños del forro externo pueden
interferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no
seguras.
[SWA10721]SAU23111
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe com-
probar el funcionamiento del puño del
acelerador. Además, se debe engrasar el
cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23172
Engrase de las manetas del
freno delantero y trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasar-
se esporádicamente según los intervalos
especificados en el cuadro de manteni-
miento periódico y engrase.
Lubricante recomendado:
Grasa de silicona
ZAUM0061
Lubricante recomendado:
Aceite de motor
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 63

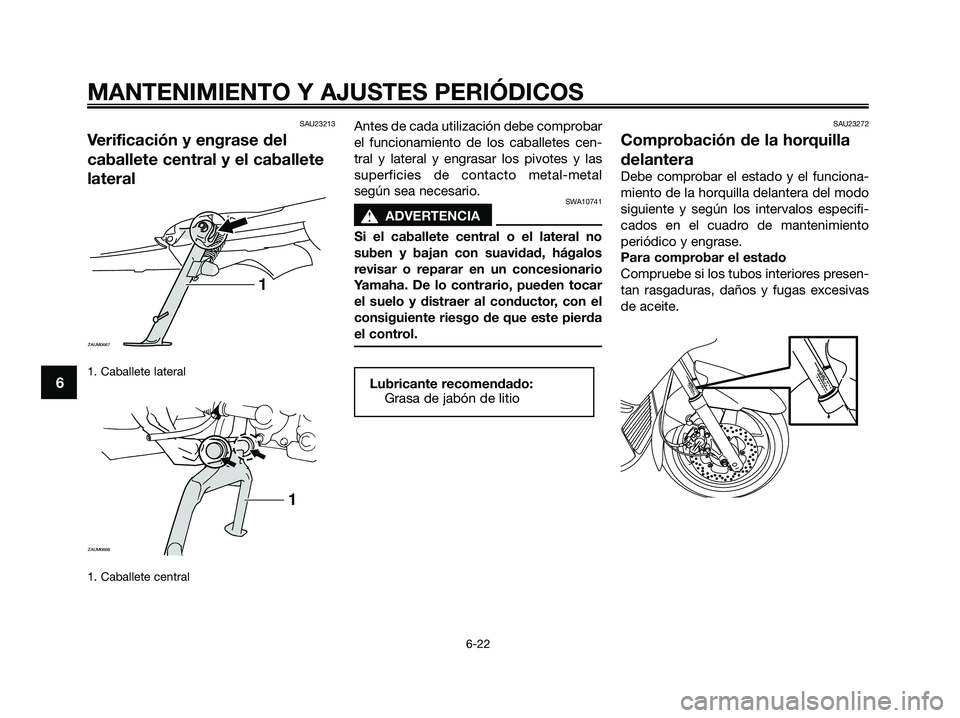

SAU23213
Verificación y engrase del
caballete central y el caballete
lateral
1. Caballete lateral
1. Caballete central
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes cen-
tral y lateral y engrasar los pivotes y las
superficies de contacto metal-metal
según sea necesario.
SWA10741
s s
ADVERTENCIA
Si el caballete central o el lateral no
suben y bajan con suavidad, hágalos
revisar o reparar en un concesionario
Yamaha. De lo contrario, pueden tocar
el suelo y distraer al conductor, con el
consiguiente riesgo de que este pierda
el control.
SAU23272
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifi-
cados en el cuadro de mantenimiento
periódico y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas
de aceite.
Lubricante recomendado:
Grasa de jabón de litio
1
ZAUM0668
ZAUM0667
1
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 64
