2009 YAMAHA XMAX 250 Manuale de Empleo (in Spanish)

SAU18790

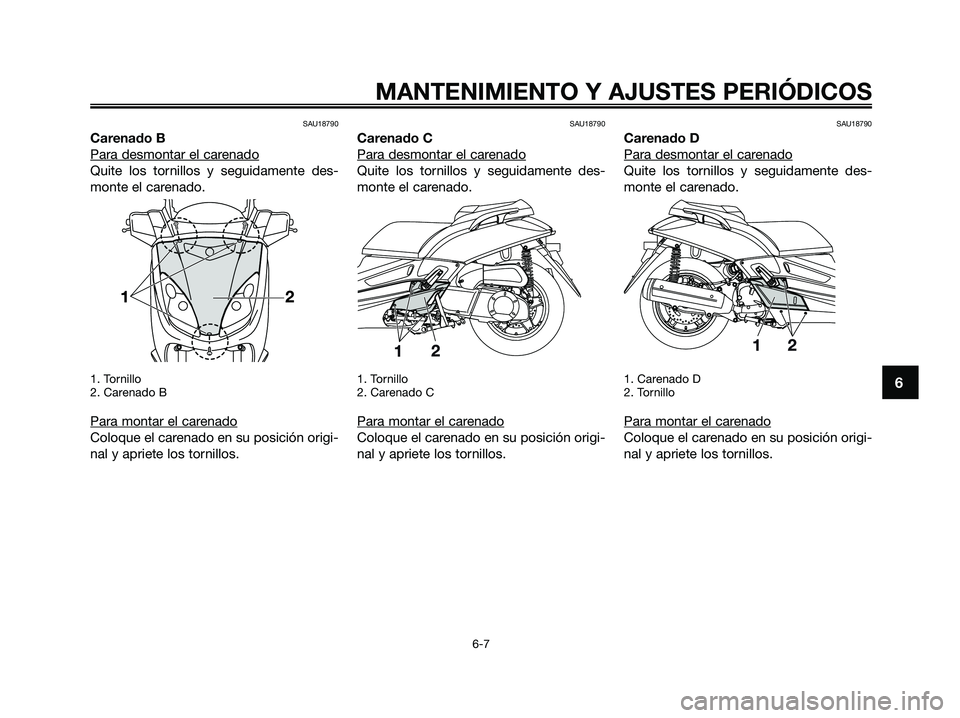

Carenado B
Para desmontar el car
enado
Quite los tornillos y seguidamente des-
monte el carenado.
1. Tornillo
2. Carenado B
Para montar el carenado
Coloque el carenado en su posición origi-
nal y apriete los tornillos.
SAU18790
Carenado C
Para desmontar el car
enado
Quite los tornillos y seguidamente des-
monte el carenado.
1. Tornillo
2. Carenado C
Para montar el carenado
Coloque el carenado en su posición origi-
nal y apriete los tornillos.
SAU18790
Carenado D
Para desmontar el car
enado
Quite los tornillos y seguidamente des-
monte el carenado.
1. Carenado D
2. Tornillo
Para montar el carenado
Coloque el carenado en su posición origi-
nal y apriete los tornillos.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 49

SAUM1250

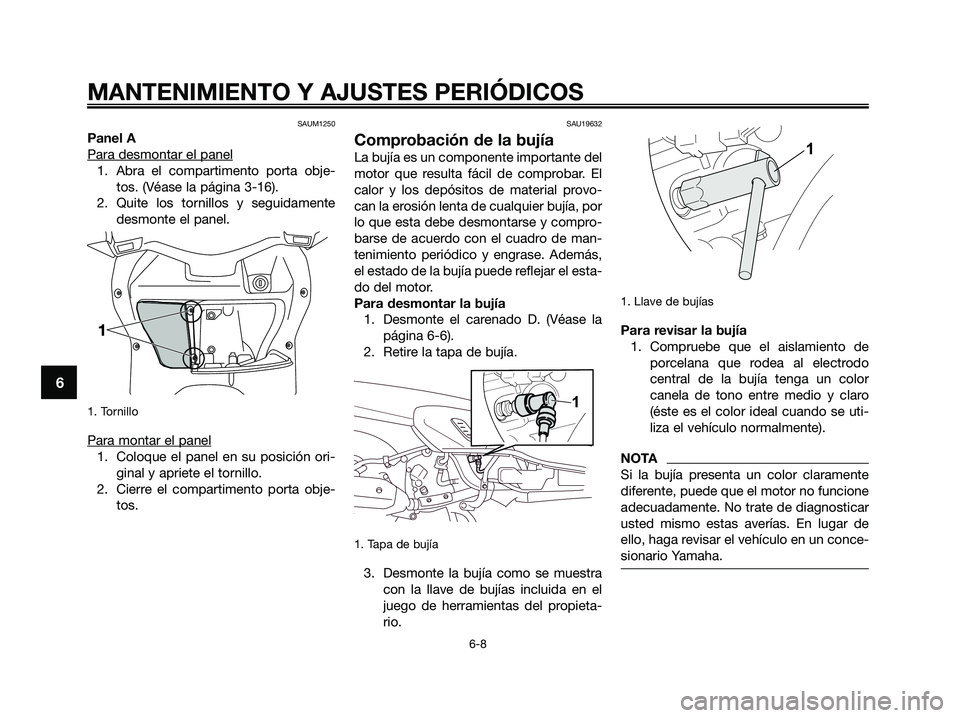

Panel A
Para desmontar el panel
1. Abra el compartimento porta obje-
tos. (Véase la página 3-16).
2. Quite los tornillos y seguidamente
desmonte el panel.
1. Tornillo
Para montar el panel
1. Coloque el panel en su posición ori-
ginal y apriete el tornillo.
2. Cierre el compartimento porta obje-
tos.
SAU19632
Comprobación de la bujía
La bujía es un componente importante del
motor que resulta fácil de comprobar. El
calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y compro-
barse de acuerdo con el cuadro de man-
tenimiento periódico y engrase. Además,
el estado de la bujía puede reflejar el esta-
do del motor.
Para desmontar la bujía
1. Desmonte el carenado D. (Véase la
página 6-6).
2. Retire la tapa de bujía.
1. Tapa de bujía
3. Desmonte la bujía como se muestra
con la llave de bujías incluida en el
juego de herramientas del propieta-
rio.
1. Llave de bujías
Para revisar la bujía
1. Compruebe que el aislamiento de
porcelana que rodea al electrodo
central de la bujía tenga un color
canela de tono entre medio y claro
(éste es el color ideal cuando se uti-
liza el vehículo normalmente).
NOTA
Si la bujía presenta un color claramente
diferente, puede que el motor no funcione
adecuadamente. No trate de diagnosticar
usted mismo estas averías. En lugar de
ello, haga revisar el vehículo en un conce-
sionario Yamaha.
1
1
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 50

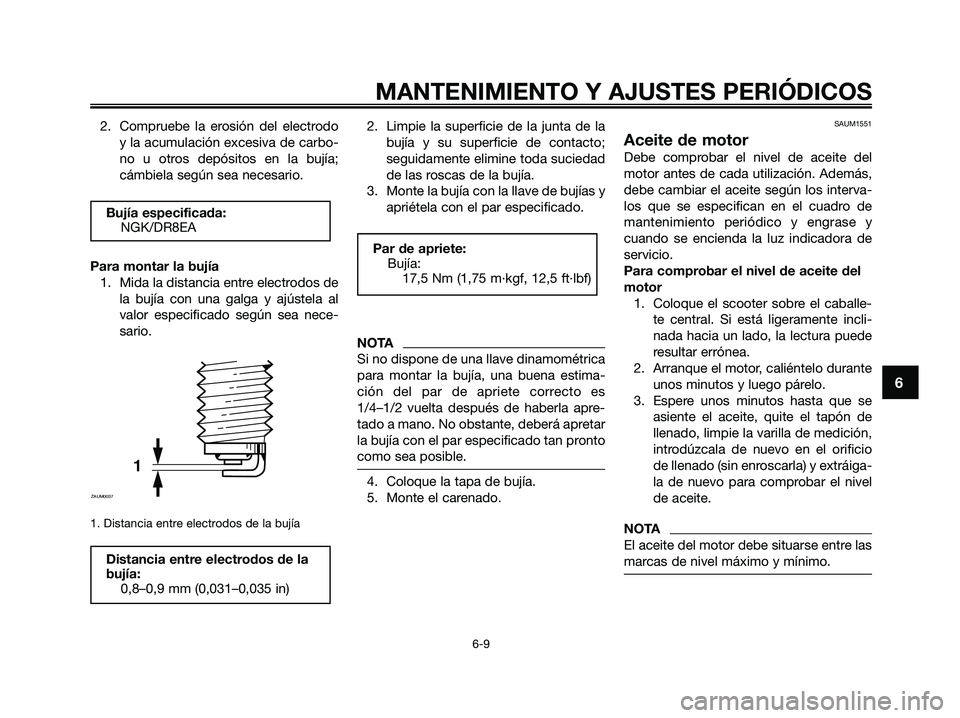

2. Compruebe la erosión del electrodo
y la acumulación excesiva de carbo-
no u otros depósitos en la bujía;
cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al
valor especificado según sea nece-
sario.
1. Distancia entre electrodos de la bujía
2. Limpie la superficie de la junta de la
bujía y su superficie de contacto;
seguidamente elimine toda suciedad
de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estima-
ción del par de apriete correcto es
1/4–1/2 vuelta después de haberla apre-
tado a mano. No obstante, deberá apretar
la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.
5. Monte el carenado.
SAUM1551
Aceite de motor
Debe comprobar el nivel de aceite del
motor antes de cada utilización. Además,
debe cambiar el aceite según los interva-
los que se especifican en el cuadro de
mantenimiento periódico y engrase y
cuando se encienda la luz indicadora de
servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballe-
te central. Si está ligeramente incli-
nada hacia un lado, la lectura puede
resultar errónea.
2. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de
llenado, limpie la varilla de medición,
introdúzcala de nuevo en el orificio
de llenado (sin enroscarla) y extráiga-
la de nuevo para comprobar el nivel
de aceite.
NOTA
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
Par de apriete:
Bujía:
17,5 Nm (1,75 m·kgf, 12,5 ft·lbf)
Distancia entre electrodos de la
bujía:
0,8–0,9 mm (0,031–0,035 in)
1
ZAUM0037
Bujía especificada:
NGK/DR8EA
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 51

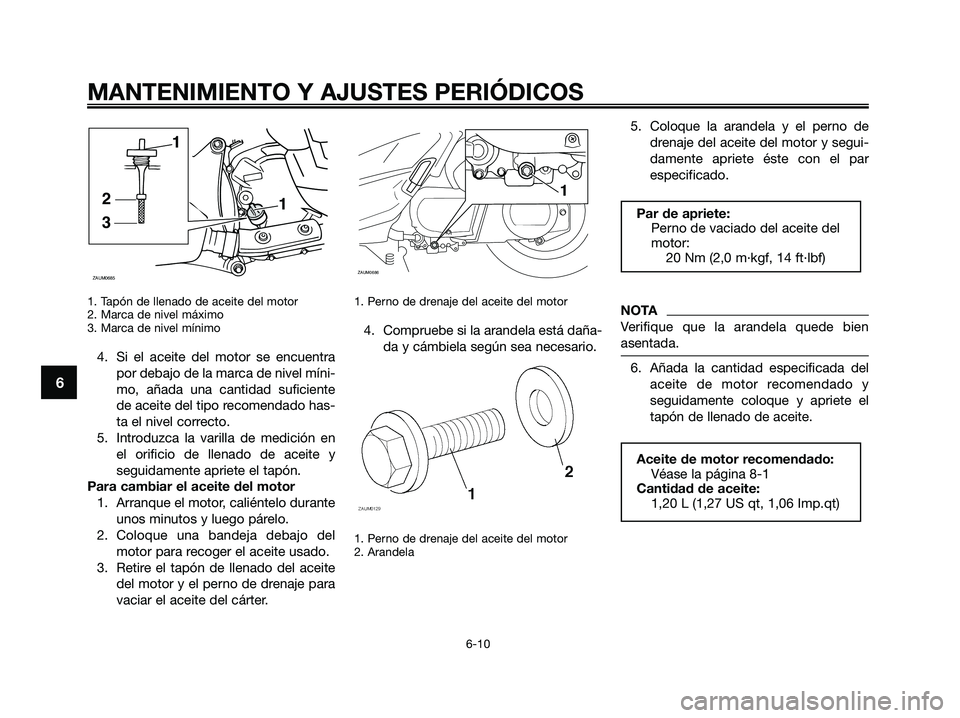

1. Tapón de llenado de aceite del motor
2. Marca de nivel máximo
3. Marca de nivel mínimo
4. Si el aceite del motor se encuentra
por debajo de la marca de nivel míni-
mo, añada una cantidad suficiente
de aceite del tipo recomendado has-
ta el nivel correcto.
5. Introduzca la varilla de medición en
el orificio de llenado de aceite y
seguidamente apriete el tapón.
Para cambiar el aceite del motor
1. Arranque el motor, caliéntelo durante
unos minutos y luego párelo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
1. Perno de drenaje del aceite del motor
4. Compruebe si la arandela está daña-
da y cámbiela según sea necesario.
1. Perno de drenaje del aceite del motor
2. Arandela
5. Coloque la arandela y el perno de
drenaje del aceite del motor y segui-
damente apriete éste con el par
especificado.
NOTA
Verifique que la arandela quede bien
asentada.
6. Añada la cantidad especificada del
aceite de motor recomendado y
seguidamente coloque y apriete el
tapón de llenado de aceite.
Aceite de motor recomendado:
Véase la página 8-1
Cantidad de aceite:
1,20 L (1,27 US qt, 1,06 Imp.qt)
Par de apriete:
Perno de vaciado del aceite del
motor:
20 Nm (2,0 m·kgf, 14 ft·lbf)
11
ZAUM0686
1
3
2
1
ZAUM0685
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 52

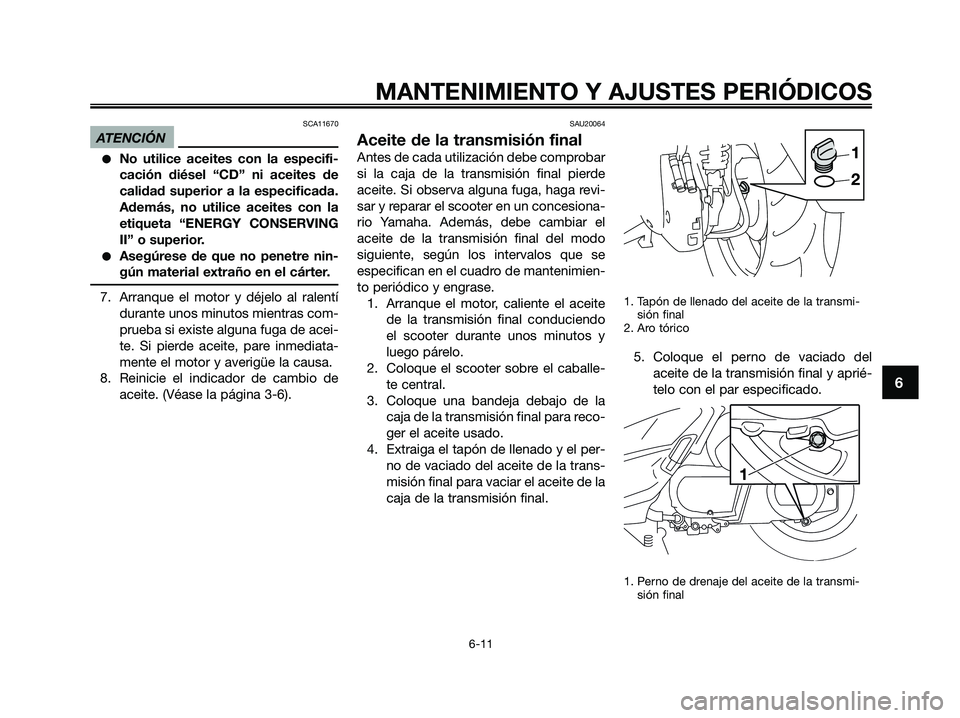

SCA11670
ATENCIÓN
●No utilice aceites con la especifi-
cación diésel “CD” ni aceites de
calidad superior a la especificada.
Además, no utilice aceites con la
etiqueta “ENERGY CONSERVING
II” o superior.
●Asegúrese de que no penetre nin-
gún material extraño en el cárter.
7. Arranque el motor y déjelo al ralentí
durante unos minutos mientras com-
prueba si existe alguna fuga de acei-
te. Si pierde aceite, pare inmediata-
mente el motor y averigüe la causa.
8. Reinicie el indicador de cambio de
aceite. (Véase la página 3-6).
SAU20064
Aceite de la transmisión final
Antes de cada utilización debe comprobar
si la caja de la transmisión final pierde
aceite. Si observa alguna fuga, haga revi-
sar y reparar el scooter en un concesiona-
rio Yamaha. Además, debe cambiar el
aceite de la transmisión final del modo
siguiente, según los intervalos que se
especifican en el cuadro de mantenimien-
to periódico y engrase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo
el scooter durante unos minutos y
luego párelo.
2. Coloque el scooter sobre el caballe-
te central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Extraiga el tapón de llenado y el per-
no de vaciado del aceite de la trans-
misión final para vaciar el aceite de la
caja de la transmisión final.
1. Tapón de llenado del aceite de la transmi-
sión final
2. Aro tórico
5. Coloque el perno de vaciado del
aceite de la transmisión final y aprié-
telo con el par especificado.
1. Perno de drenaje del aceite de la transmi-
sión final
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 53

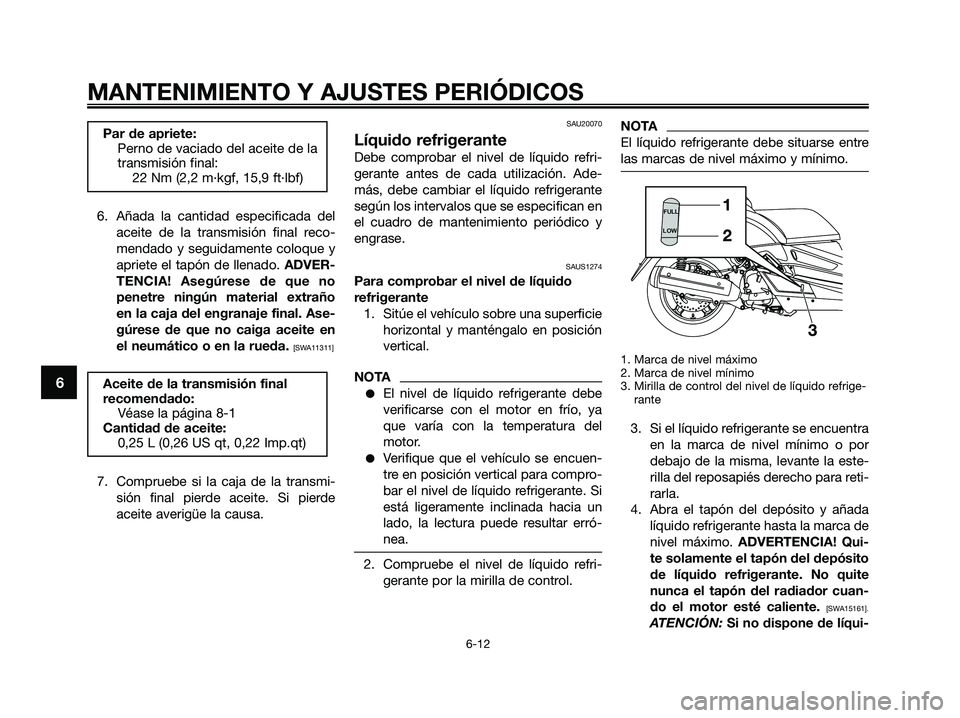

6. Añada la cantidad especificada del
aceite de la transmisión final reco-
mendado y seguidamente coloque y
apriete el tapón de llenado. ADVER-
TENCIA! Asegúrese de que no
penetre ningún material extraño
en la caja del engranaje final. Ase-
gúrese de que no caiga aceite en
el neumático o en la rueda.
[SWA11311]
7. Compruebe si la caja de la transmi-
sión final pierde aceite. Si pierde
aceite averigüe la causa.
SAU20070
Líquido refrigerante
Debe comprobar el nivel de líquido refri-
gerante antes de cada utilización. Ade-
más, debe cambiar el líquido refrigerante
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y
engrase.
SAUS1274
Para comprobar el nivel de líquido
refrigerante
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
NOTA
●El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya
que varía con la temperatura del
motor.
●Verifique que el vehículo se encuen-
tre en posición vertical para compro-
bar el nivel de líquido refrigerante. Si
está ligeramente inclinada hacia un
lado, la lectura puede resultar erró-
nea.
2. Compruebe el nivel de líquido refri-
gerante por la mirilla de control.
NOTA
El líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
1. Marca de nivel máximo
2. Marca de nivel mínimo
3. Mirilla de control del nivel de líquido refrige-
rante
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por
debajo de la misma, levante la este-
rilla del reposapiés derecho para reti-
rarla.
4. Abra el tapón del depósito y añada
líquido refrigerante hasta la marca de
nivel máximo. ADVERTENCIA! Qui-
te solamente el tapón del depósito
de líquido refrigerante. No quite
nunca el tapón del radiador cuan-
do el motor esté caliente.
[SWA15161].
ATENCIÓN: Si no dispone de líqui-
FULL
LOW
Aceite de la transmisión final
recomendado:
Véase la página 8-1
Cantidad de aceite:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Par de apriete:
Perno de vaciado del aceite de la
transmisión final:
22 Nm (2,2 m·kgf, 15,9 ft·lbf)
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-12
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 54

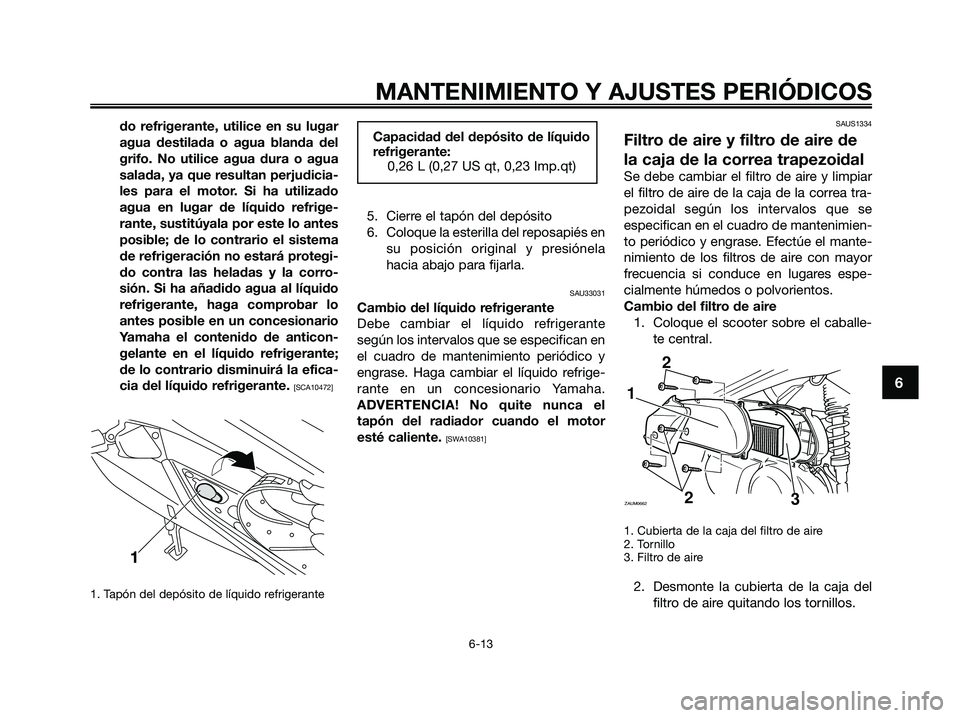

do refrigerante, utilice en su lugar
agua destilada o agua blanda del
grifo. No utilice agua dura o agua
salada, ya que resultan perjudicia-
les para el motor. Si ha utilizado
agua en lugar de líquido refrige-
rante, sustitúyala por este lo antes
posible; de lo contrario el sistema
de refrigeración no estará protegi-
do contra las heladas y la corro-
sión. Si ha añadido agua al líquido
refrigerante, haga comprobar lo
antes posible en un concesionario
Yamaha el contenido de anticon-
gelante en el líquido refrigerante;
de lo contrario disminuirá la efica-
cia del líquido refrigerante.
[SCA10472]
1. Tapón del depósito de líquido refrigerante
5. Cierre el tapón del depósito
6. Coloque la esterilla del reposapiés en
su posición original y presiónela
hacia abajo para fijarla.
SAU33031
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y
engrase. Haga cambiar el líquido refrige-
rante en un concesionario Yamaha.
ADVERTENCIA! No quite nunca el
tapón del radiador cuando el motor
esté caliente.
[SWA10381]SAUS1334
Filtro de aire y filtro de aire de
la caja de la correa trapezoidal
Se debe cambiar el filtro de aire y limpiar
el filtro de aire de la caja de la correa tra-
pezoidal según los intervalos que se
especifican en el cuadro de mantenimien-
to periódico y engrase. Efectúe el mante-
nimiento de los filtros de aire con mayor
frecuencia si conduce en lugares espe-
cialmente húmedos o polvorientos.
Cambio del filtro de aire
1. Coloque el scooter sobre el caballe-
te central.
1. Cubierta de la caja del filtro de aire
2. Tornillo
3. Filtro de aire
2. Desmonte la cubierta de la caja del
filtro de aire quitando los tornillos.
1
2 2
ZAUM06623
Capacidad del depósito de líquido
refrigerante:
0,26 L (0,27 US qt, 0,23 Imp.qt)
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 55

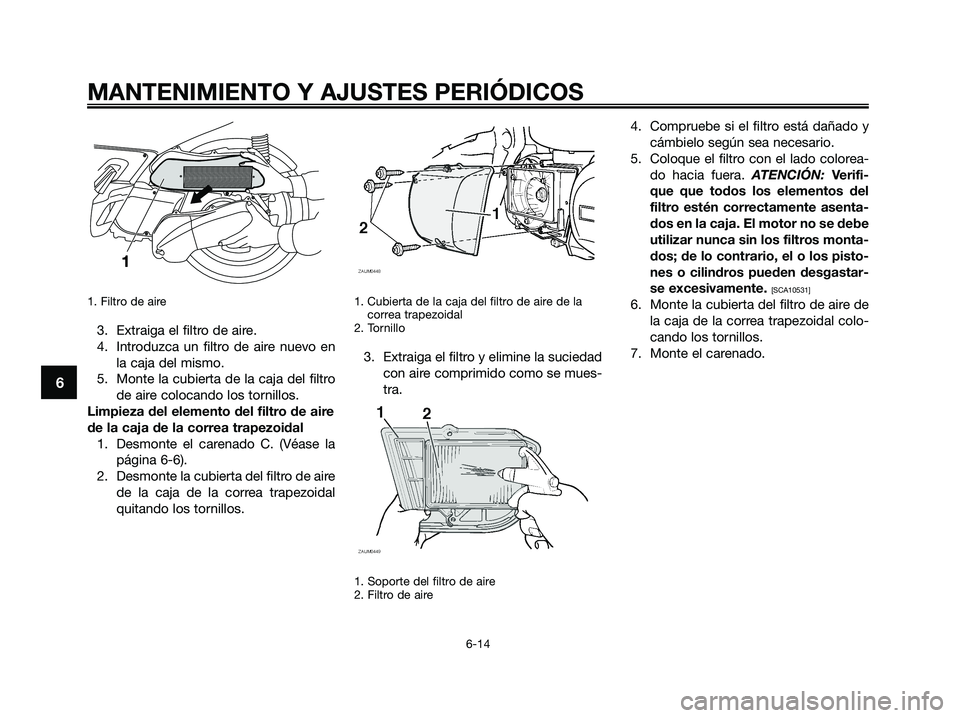

1. Filtro de aire
3. Extraiga el filtro de aire.
4. Introduzca un filtro de aire nuevo en
la caja del mismo.
5. Monte la cubierta de la caja del filtro
de aire colocando los tornillos.
Limpieza del elemento del filtro de aire
de la caja de la correa trapezoidal
1. Desmonte el carenado C. (Véase la
página 6-6).
2. Desmonte la cubierta del filtro de aire
de la caja de la correa trapezoidal
quitando los tornillos.
1. Cubierta de la caja del filtro de aire de la
correa trapezoidal
2. Tornillo
3. Extraiga el filtro y elimine la suciedad
con aire comprimido como se mues-
tra.
1. Soporte del filtro de aire
2. Filtro de aire
4. Compruebe si el filtro está dañado y
cámbielo según sea necesario.
5. Coloque el filtro con el lado colorea-
do hacia fuera. ATENCIÓN: Verifi-
que que todos los elementos del
filtro estén correctamente asenta-
dos en la caja. El motor no se debe
utilizar nunca sin los filtros monta-
dos; de lo contrario, el o los pisto-
nes o cilindros pueden desgastar-
se excesivamente.
[SCA10531]
6. Monte la cubierta del filtro de aire de
la caja de la correa trapezoidal colo-
cando los tornillos.
7. Monte el carenado.
MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
1C0-F8199-S5.QXD 3/10/08 06:51 Página 56
