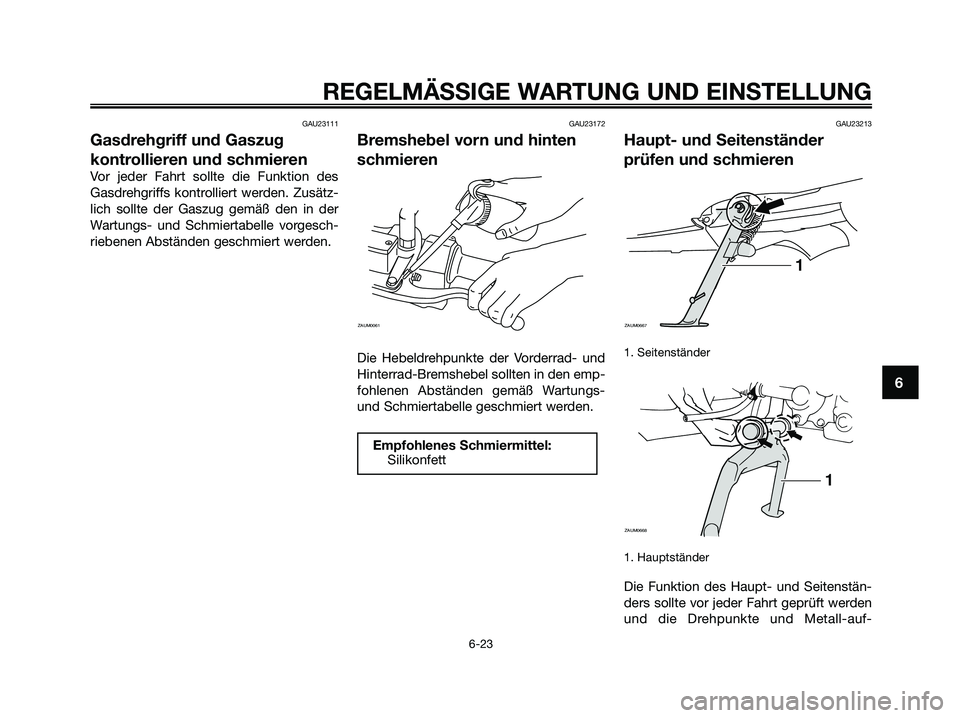

GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des
Gasdrehgriffs kontrolliert werden. Zusätz-
lich sollte der Gaszug gemäß den in der
Wartungs- und Schmiertabelle vorgesch-
riebenen Abständen geschmiert werden.
GAU23172
Bremshebel vorn und hinten
schmieren
Die Hebeldrehpunkte der Vorderrad- und
Hinterrad-Bremshebel sollten in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle geschmiert werden.
GAU23213
Haupt- und Seitenständer
prüfen und schmieren
1. Seitenständer
1. Hauptständer
Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-
1
ZAUM0668
ZAUM0667
1
Empfohlenes Schmiermittel:
Silikonfett
ZAUM0061
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 65

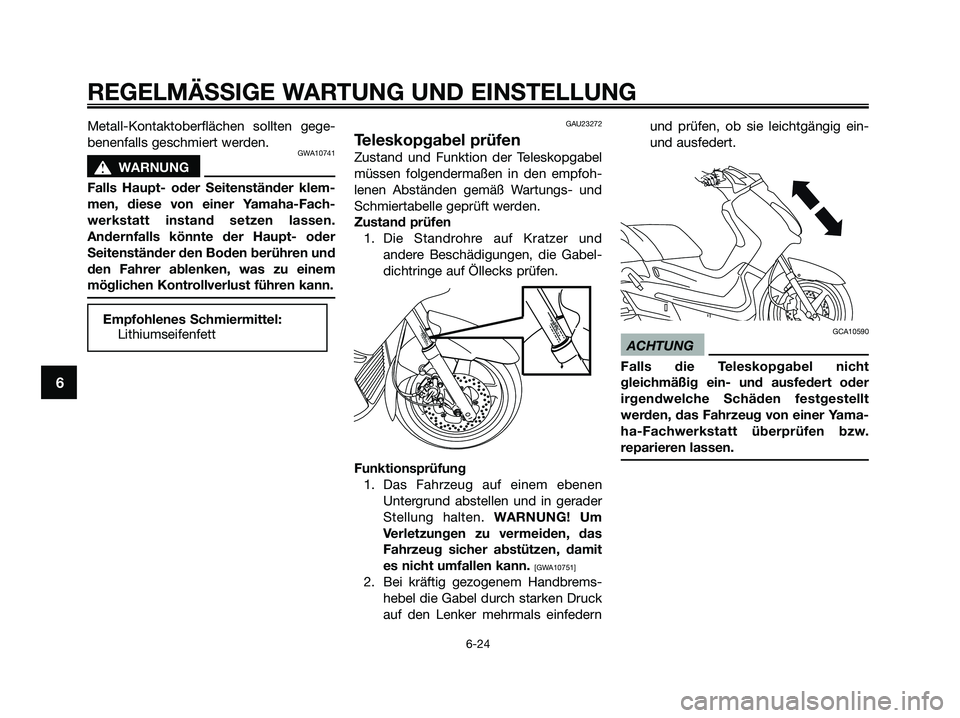

Metall-Kontaktoberflächen sollten gege-
benenfalls geschmiert werden.
GWA10741
s s
WARNUNG
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fach-
werkstatt instand setzen lassen.
Andernfalls könnte der Haupt- oder
Seitenständer den Boden berühren und
den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
1. Die Standrohre auf Kratzer und
andere Beschädigungen, die Gabel-
dichtringe auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedernund prüfen, ob sie leichtgängig ein-
und ausfedert.
GCA10590
ACHTUNG
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert oder
irgendwelche Schäden festgestellt
werden, das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen bzw.
reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 66

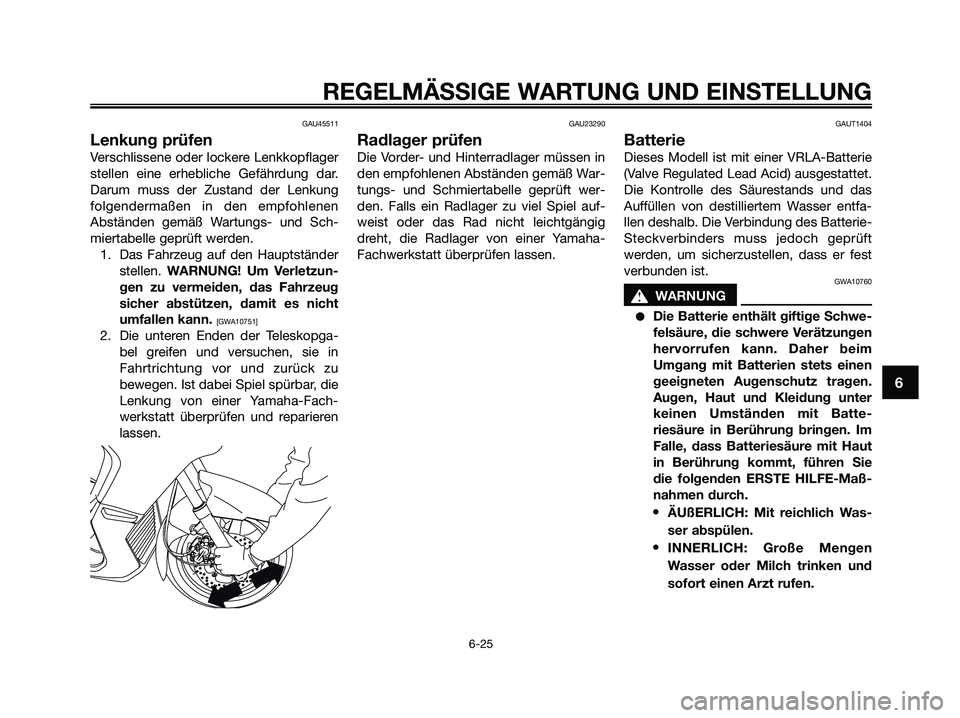

GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen
Abständen gemäß Wartungs- und Sch-
miertabelle geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug
sicher abstützen, damit es nicht
umfallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopga-
bel greifen und versuchen, sie in
Fahrtrichtung vor und zurück zu
bewegen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und reparieren
lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den. Falls ein Radlager zu viel Spiel auf-
weist oder das Rad nicht leichtgängig
dreht, die Radlager von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAUT1404
Batterie
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfa-
llen deshalb. Die Verbindung des Batterie-
Steckverbinders muss jedoch geprüft
werden, um sicherzustellen, dass er fest
verbunden ist.
GWA10760
s s
WARNUNG
●Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batte-
riesäure in Berührung bringen. Im
Falle, dass Batteriesäure mit Haut
in Berührung kommt, führen Sie
die folgenden ERSTE HILFE-Maß-
nahmen durch.
•ÄUßERLICH: Mit reichlich Was-
ser abspülen.
•INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 67

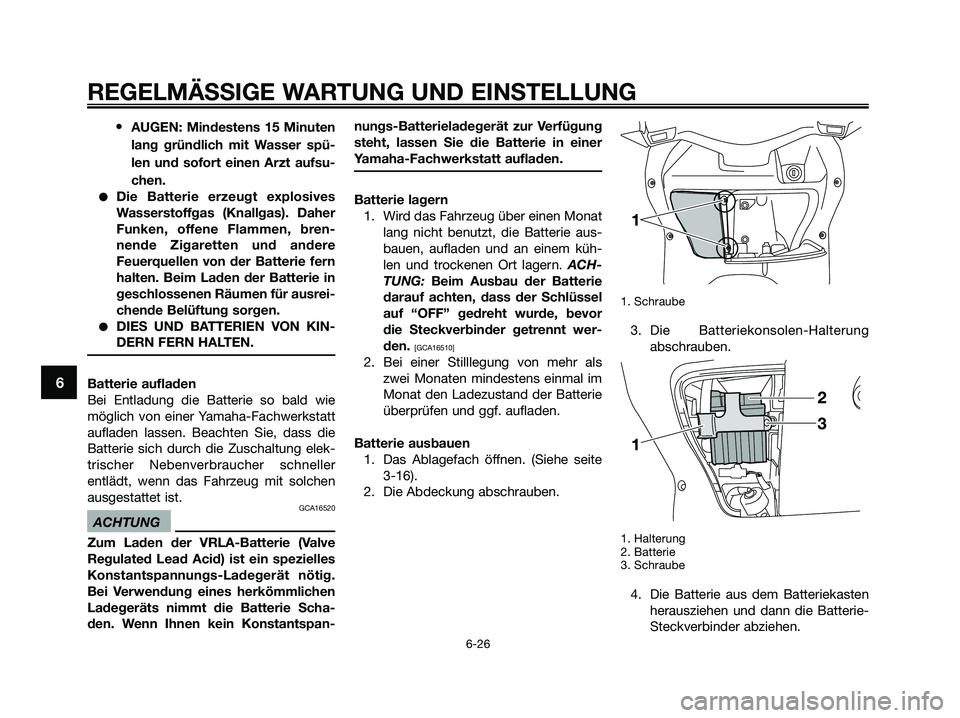

•AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
●Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für ausrei-
chende Belüftung sorgen.
●DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller
entlädt, wenn das Fahrzeug mit solchen
ausgestattet ist.
GCA16520
ACHTUNG
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den. Wenn Ihnen kein Konstantspan-nungs-Batterieladegerät zur Verfügung
steht, lassen Sie die Batterie in einer
Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem küh-
len und trockenen Ort lagern. ACH-
TUNG: Beim Ausbau der Batterie
darauf achten, dass der Schlüssel
auf “OFF” gedreht wurde, bevor
die Steckverbinder getrennt wer-
den.
[GCA16510]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
Batterie ausbauen
1. Das Ablagefach öffnen. (Siehe seite
3-16).
2. Die Abdeckung abschrauben.
1. Schraube
3. Die Batteriekonsolen-Halterung
abschrauben.
1. Halterung
2. Batterie
3. Schraube
4. Die Batterie aus dem Batteriekasten
herausziehen und dann die Batterie-
Steckverbinder abziehen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 68

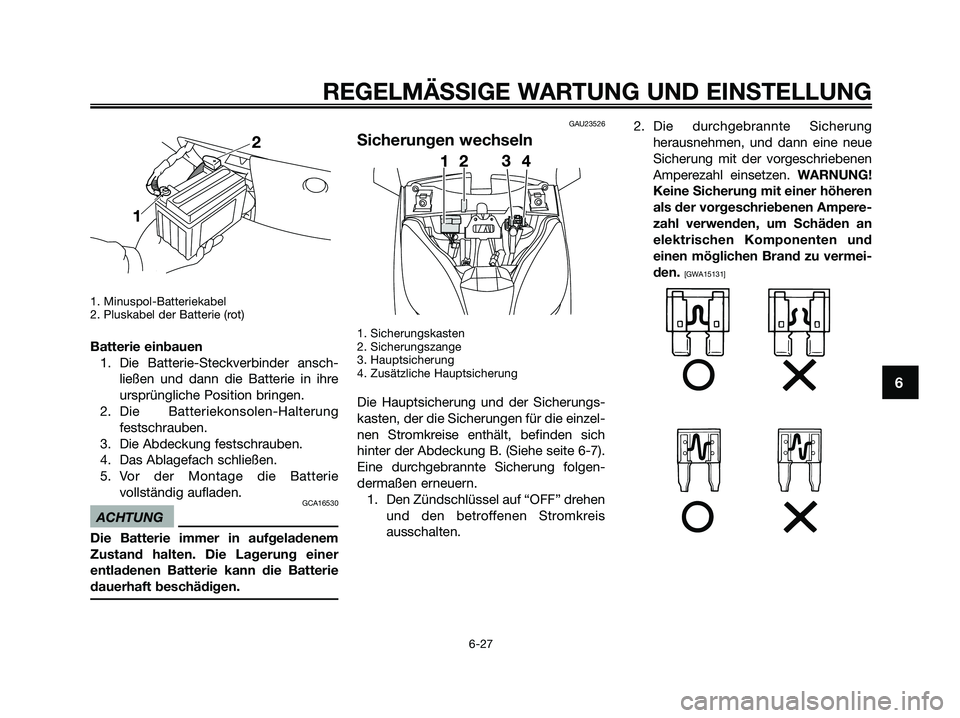

1. Minuspol-Batteriekabel
2. Pluskabel der Batterie (rot)
Batterie einbauen
1. Die Batterie-Steckverbinder ansch-
ließen und dann die Batterie in ihre
ursprüngliche Position bringen.
2. Die Batteriekonsolen-Halterung
festschrauben.
3. Die Abdeckung festschrauben.
4. Das Ablagefach schließen.
5. Vor der Montage die Batterie
vollständig aufladen.
GCA16530
ACHTUNG
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
GAU23526
Sicherungen wechseln
1. Sicherungskasten
2. Sicherungszange
3. Hauptsicherung
4. Zusätzliche Hauptsicherung
Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich
hinter der Abdeckung B. (Siehe seite 6-7).
Eine durchgebrannte Sicherung folgen-
dermaßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis
ausschalten.2. Die durchgebrannte Sicherung
herausnehmen, und dann eine neue
Sicherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und
einen möglichen Brand zu vermei-
den.
[GWA15131]
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 69

1. Signalanlagensicherung
2. Sicherung der Warnblinkanlage
3. Kühlerlüftersicherung
4. ECU-Sicherung (Elektronische
Steuereinheit)
5. Zündungssicherung
6. Zusatzsicherung
7. Ersatzsicherung
8. Ersatzsicherung
9. Ersatzsicherung
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis eins-
chalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU23911
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
GCA10660
ACHTUNG
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der Scheinwerferlampe
nicht mit den Fingern berühren. Verun-
reinigungen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
1. Den Glasteil der Lampe nicht berühren.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische
Steuereinheit):
5,0 A
Zusatzsicherung:
5,0 A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 70

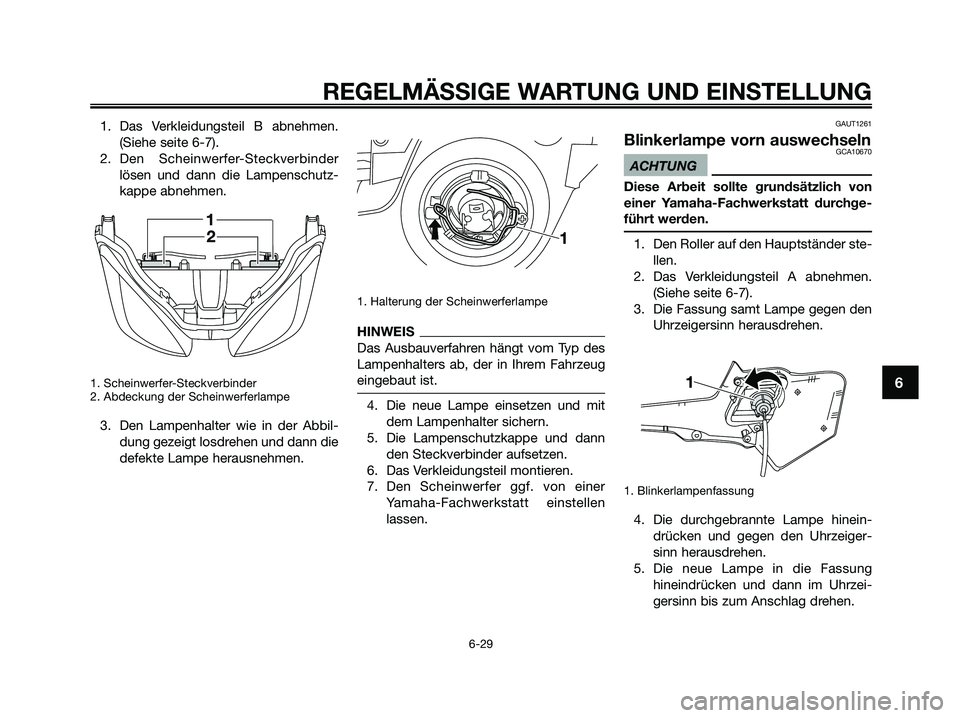

1. Das Verkleidungsteil B abnehmen.
(Siehe seite 6-7).
2. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampenschutz-
kappe abnehmen.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
3. Den Lampenhalter wie in der Abbil-
dung gezeigt losdrehen und dann die
defekte Lampe herausnehmen.
1. Halterung der Scheinwerferlampe
HINWEIS
Das Ausbauverfahren hängt vom Typ des
Lampenhalters ab, der in Ihrem Fahrzeug
eingebaut ist.
4. Die neue Lampe einsetzen und mit
dem Lampenhalter sichern.
5. Die Lampenschutzkappe und dann
den Steckverbinder aufsetzen.
6. Das Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
GAUT1261
Blinkerlampe vorn auswechselnGCA10670
ACHTUNG
Diese Arbeit sollte grundsätzlich von
einer Yamaha-Fachwerkstatt durchge-
führt werden.
1. Den Roller auf den Hauptständer ste-
llen.
2. Das Verkleidungsteil A abnehmen.
(Siehe seite 6-7).
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampenfassung
4. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
5. Die neue Lampe in die Fassung
hineindrücken und dann im Uhrzei-
gersinn bis zum Anschlag drehen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
1B9-F8199-G3.QXD 9/10/08 07:05 Página 71

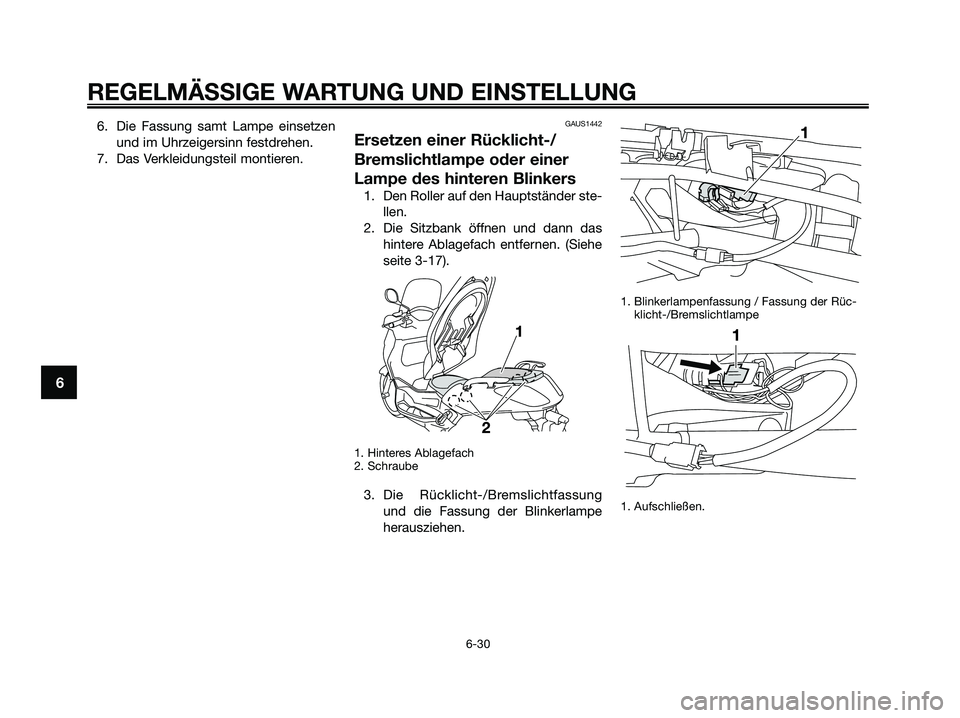

6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.GAUS1442
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Den Roller auf den Hauptständer ste-
llen.
2. Die Sitzbank öffnen und dann das
hintere Ablagefach entfernen. (Siehe
seite 3-17).
1. Hinteres Ablagefach
2. Schraube
3. Die Rücklicht-/Bremslichtfassung
und die Fassung der Blinkerlampe
herausziehen.
1. Blinkerlampenfassung / Fassung der Rüc-
klicht-/Bremslichtlampe
1. Aufschließen.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
