REGELMÄSSIGE WARTUNG UND EINSTELLUNG

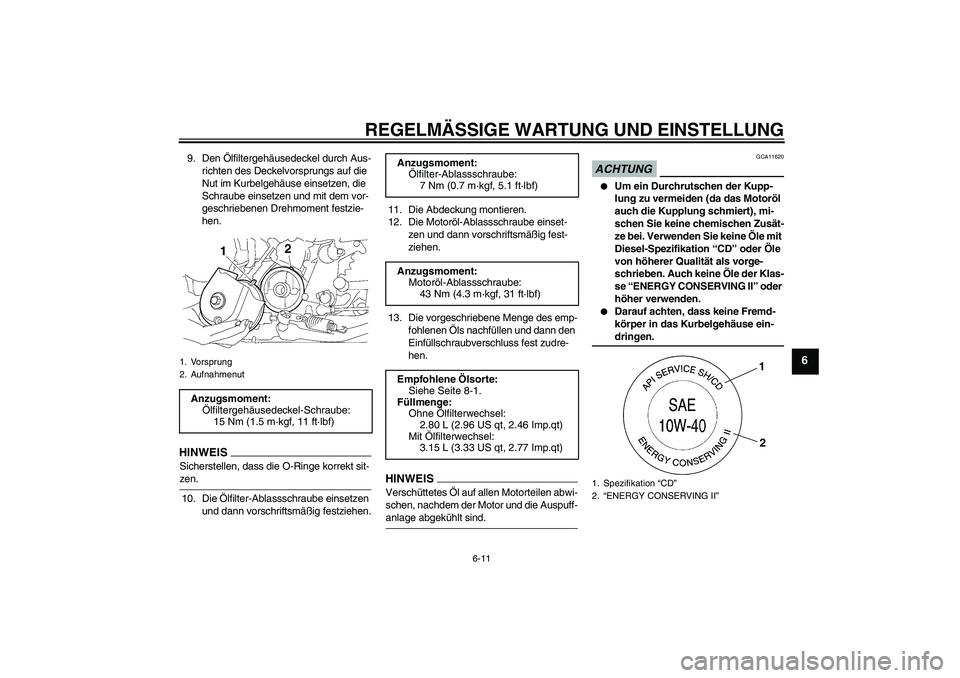

6-11
6
9. Den Ölfiltergehäusedeckel durch Aus-
richten des Deckelvorsprungs auf die
Nut im Kurbelgehäuse einsetzen, die
Schraube einsetzen und mit dem vor-
geschriebenen Drehmoment festzie-
hen.HINWEISSicherstellen, dass die O-Ringe korrekt sit-zen.
10. Die Ölfilter-Ablassschraube einsetzen
und dann vorschriftsmäßig festziehen.11. Die Abdeckung montieren.
12. Die Motoröl-Ablassschraube einset-
zen und dann vorschriftsmäßig fest-
ziehen.
13. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
HINWEISVerschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.
ACHTUNG
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-dringen.
1. Vorsprung
2. AufnahmenutAnzugsmoment:
Ölfiltergehäusedeckel-Schraube:
15 Nm (1.5 m·kgf, 11 ft·lbf)
Anzugsmoment:
Ölfilter-Ablassschraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Ölfilterwechsel:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Mit Ölfilterwechsel:
3.15 L (3.33 US qt, 2.77 Imp.qt)
1. Spezifikation “CD”
2.“ENERGY CONSERVING II”
1
2
U5WMG6G0.book Page 11 Tuesday, August 19, 2008 9:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

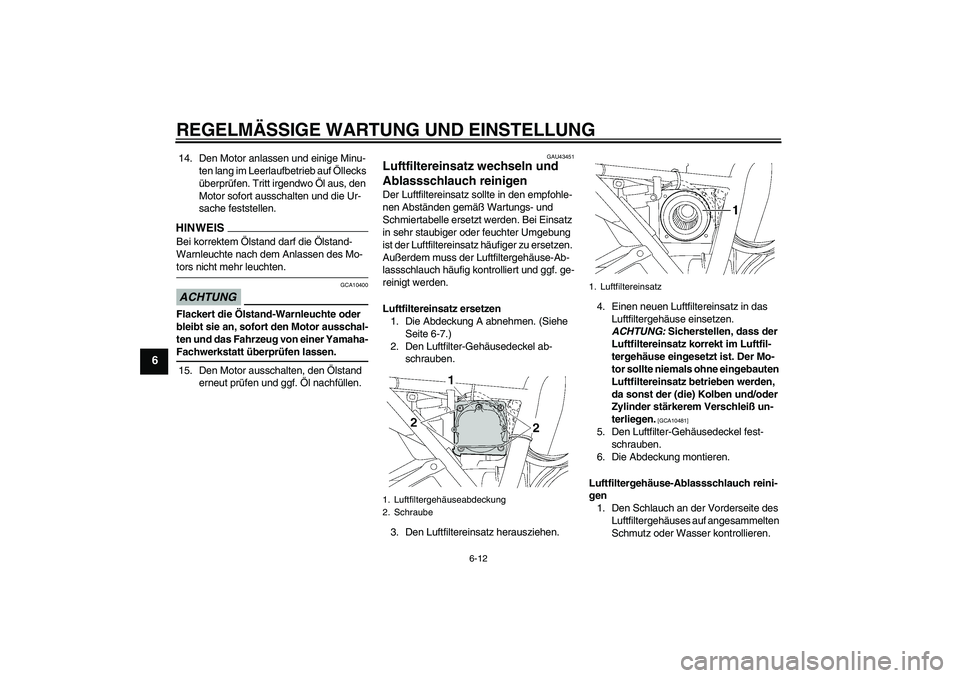

6-12
6
14. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.HINWEI
S
Bei korrektem Ölstand darf die Ölstand-
Warnleuchte nach dem Anlassen des Mo-tors nicht mehr leuchten.ACHTUNG
GCA10400
Flackert die Ölstand-Warnleuchte oder
bleibt sie an, sofort den Motor ausschal-
ten und das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen lassen.
15. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
GAU43451
Luftfiltereinsatz wechseln und
Ablassschlauch reinigen Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Bei Einsatz
in sehr staubiger oder feuchter Umgebung
ist der Luftfiltereinsatz häufiger zu ersetzen.
Außerdem muss der Luftfiltergehäuse-Ab-
lassschlauch häufig kontrolliert und ggf. ge-
reinigt werden.
Luftfiltereinsatz ersetzen
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-7.)
2. Den Luftfilter-Gehäusedeckel ab-
schrauben.
3. Den Luftfiltereinsatz herausziehen.4. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10481]
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
6. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch reini-
gen
1. Den Schlauch an der Vorderseite des
Luftfiltergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
U5WMG6G0.book Page 12 Tuesday, August 19, 2008 9:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

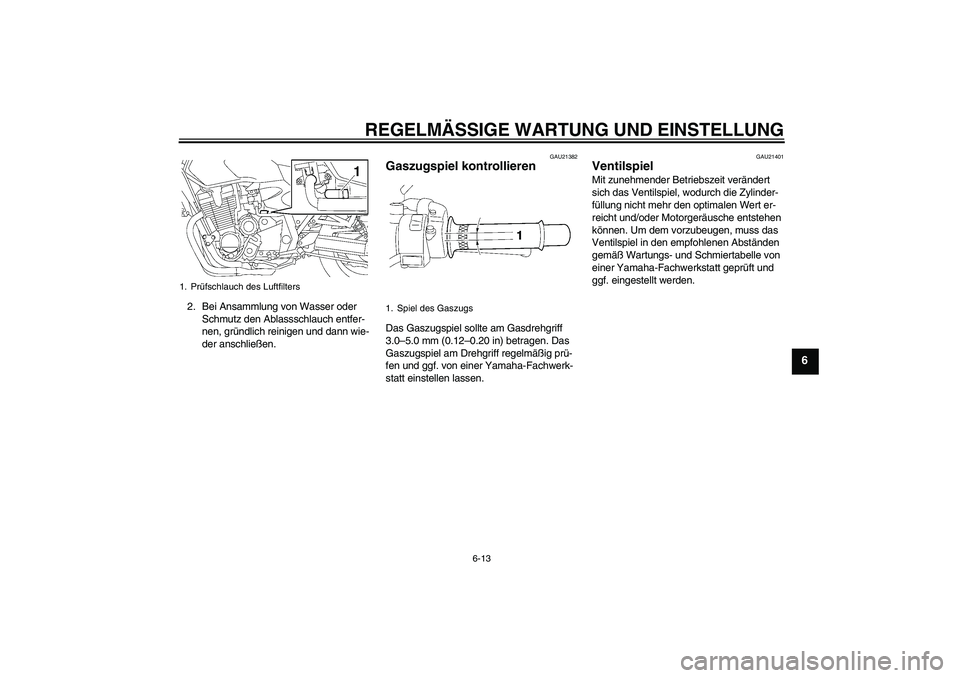

6-13
6
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Prüfschlauch des Luftfilters
1. Spiel des Gaszugs
U5WMG6G0.book Page 13 Tuesday, August 19, 2008 9:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

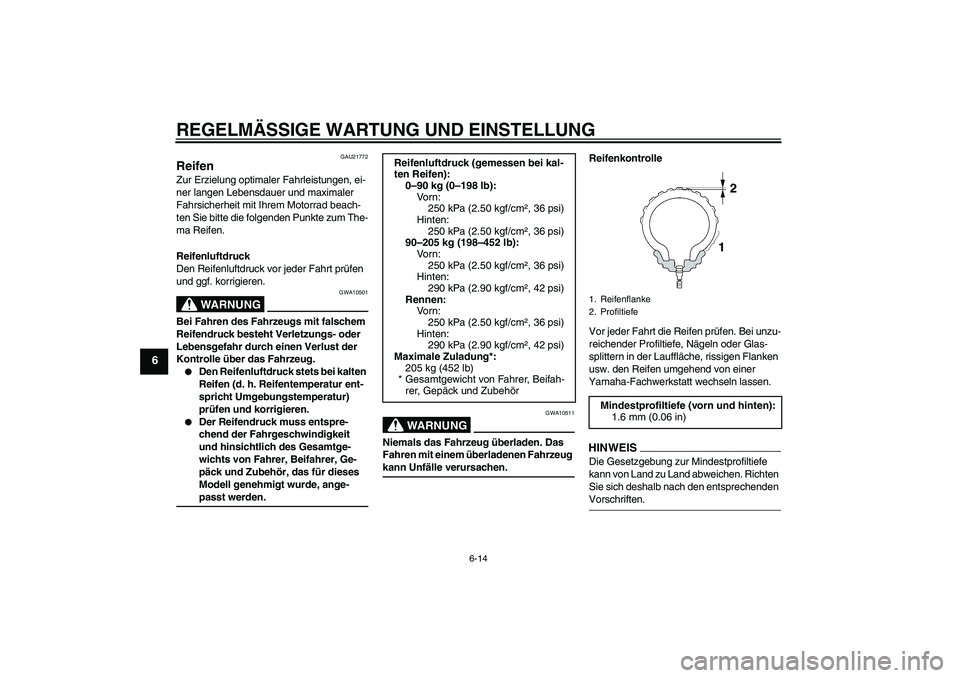

6-14
6
GAU21772
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug kann Unfälle verursachen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
90–205 kg (198–452 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zuladung*:
205 kg (452 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör 1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U5WMG6G0.book Page 14 Tuesday, August 19, 2008 9:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

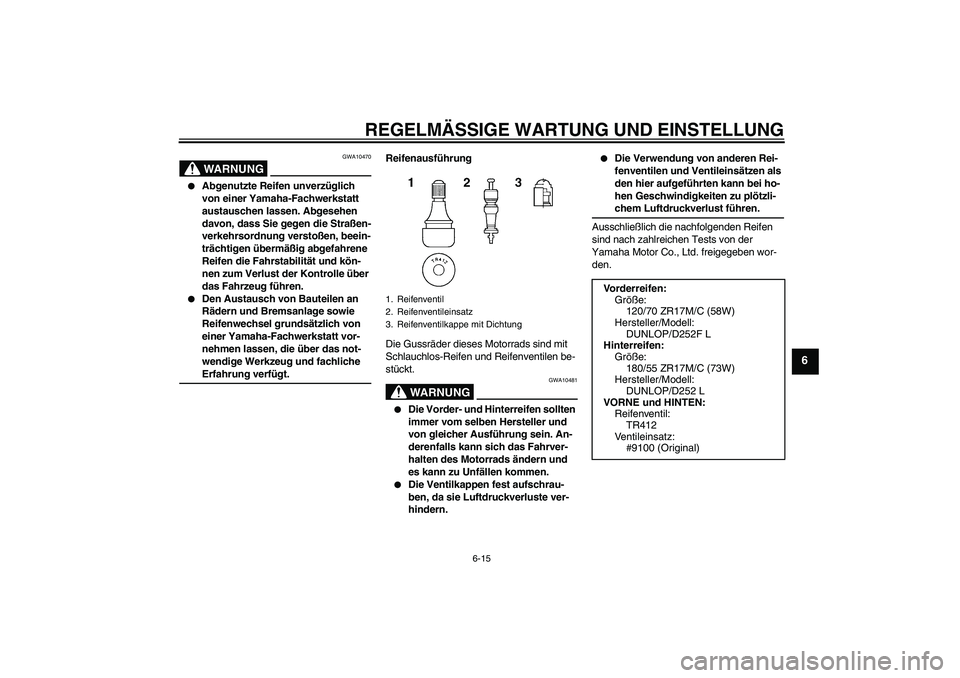

6-15
6
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481


Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.


Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.


Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r d e r r e i f e n :
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D252F L
Hinterreifen:
Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell:
DUNLOP/D252 L
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U5WMG6G0.book Page 15 Tuesday, August 19, 2008 9:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

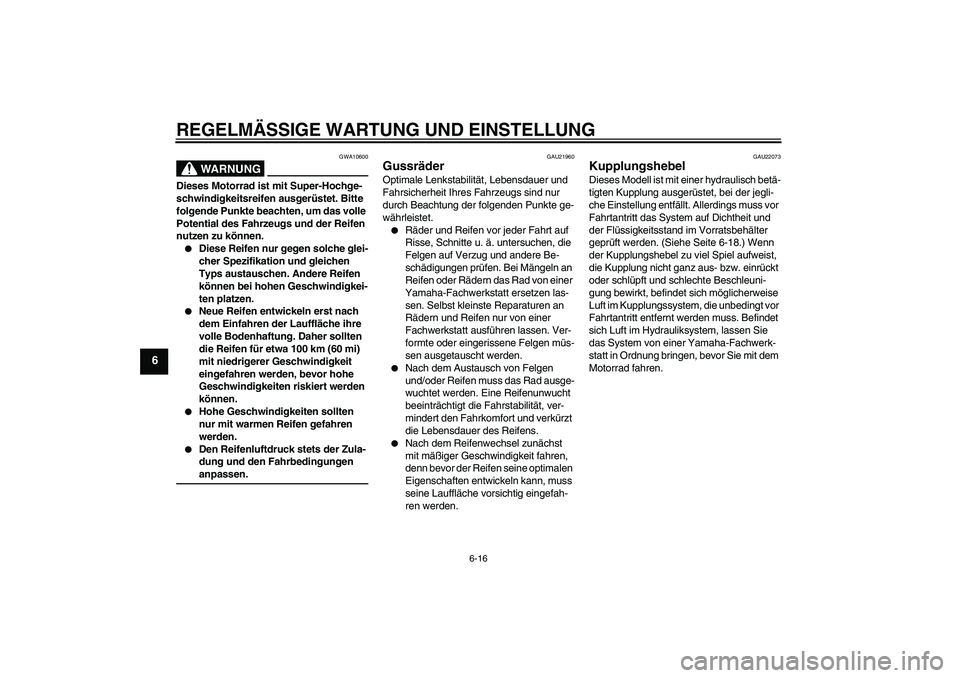

6-16
6
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.


Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.


Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.


Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen anpassen.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22073
Kupplungshebel Dieses Modell ist mit einer hydraulisch betä-
tigten Kupplung ausgerüstet, bei der jegli-
che Einstellung entfällt. Allerdings muss vor
Fahrtantritt das System auf Dichtheit und
der Flüssigkeitsstand im Vorratsbehälter
geprüft werden. (Siehe Seite 6-18.) Wenn
der Kupplungshebel zu viel Spiel aufweist,
die Kupplung nicht ganz aus- bzw. einrückt
oder schlüpft und schlechte Beschleuni-
gung bewirkt, befindet sich möglicherweise
Luft im Kupplungssystem, die unbedingt vor
Fahrtantritt entfernt werden muss. Befindet
sich Luft im Hydrauliksystem, lassen Sie
das System von einer Yamaha-Fachwerk-
statt in Ordnung bringen, bevor Sie mit dem
Motorrad fahren.
U5WMG6G0.book Page 16 Tuesday, August 19, 2008 9:15 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

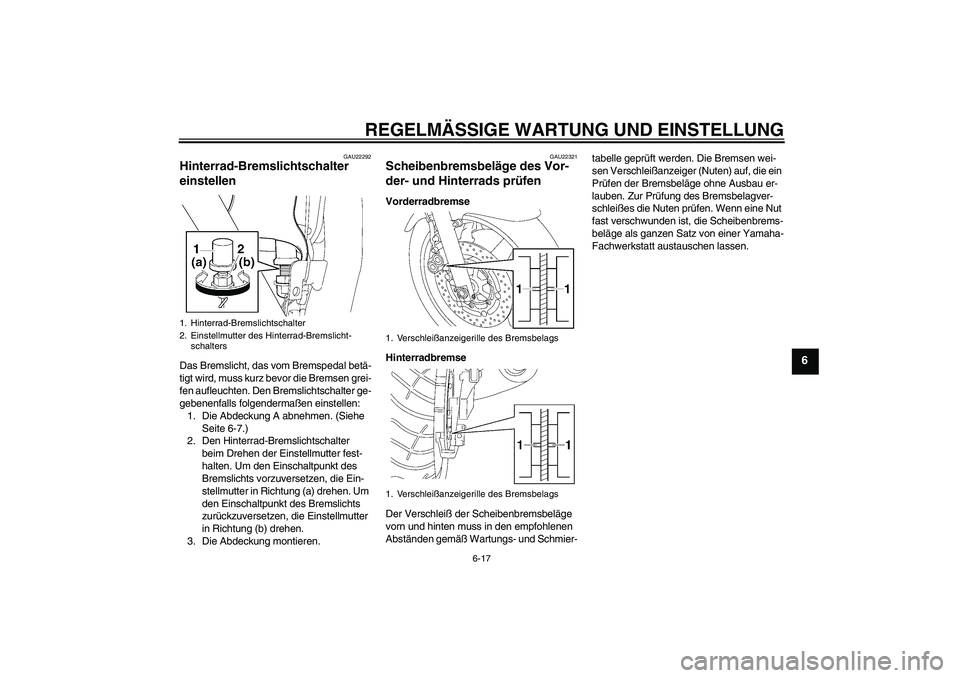

6-17
6
GAU22292
Hinterrad-Bremslichtschalter
einstellen Das Bremslicht, das vom Bremspedal betä-
tigt wird, muss kurz bevor die Bremsen grei-
fen aufleuchten. Den Bremslichtschalter ge-
gebenenfalls folgendermaßen einstellen:
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-7.)
2. Den Hinterrad-Bremslichtschalter
beim Drehen der Einstellmutter fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter in Richtung (a) drehen. Um
den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.
GAU22321
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Vorderradbremse
Hinterradbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-tabelle geprüft werden. Die Bremsen wei-
sen Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeigerille des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
U5WMG6G0.book Page 17 Tuesday, August 19, 2008 9:15 AM

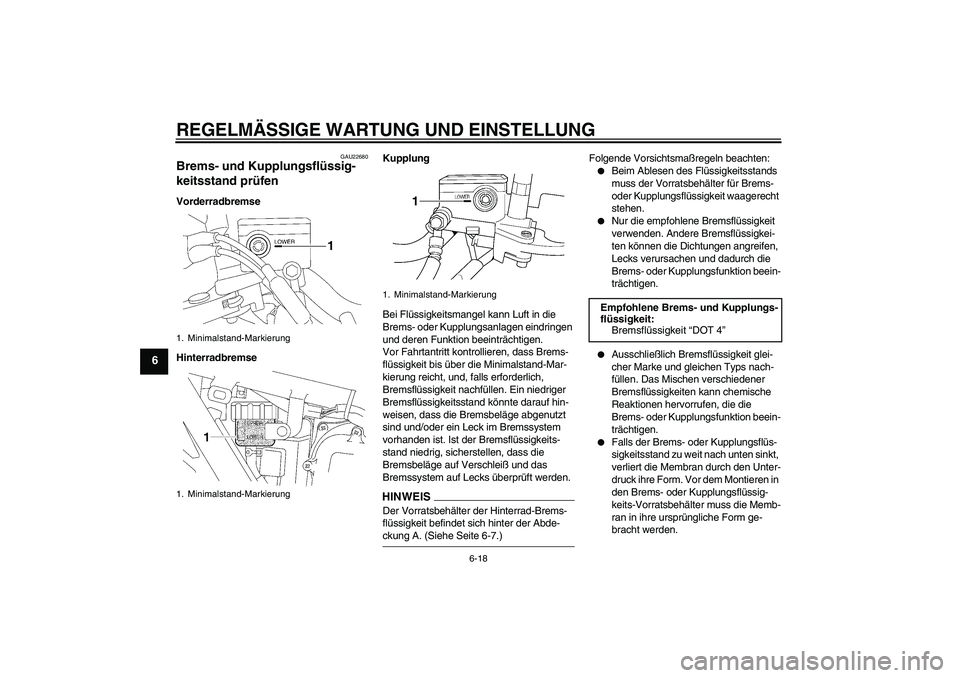

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
GAU22680
Brems- und Kupplungsflüssig-
keitsstand prüfen Vorderradbremse
HinterradbremseKupplung
Bei Flüssigkeitsmangel kann Luft in die
Brems- oder Kupplungsanlagen eindringen
und deren Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen, dass die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüft werden.
HINWEISDer Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-ckung A. (Siehe Seite 6-7.)Folgende Vorsichtsmaßregeln beachten:


Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
oder Kupplungsflüssigkeit waagerecht
stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Brems- oder Kupplungsfunktion beein-
trächtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Brems- oder Kupplungsfunktion beein-
trächtigen.


Falls der Brems- oder Kupplungsflüs-
sigkeitsstand zu weit nach unten sinkt,
verliert die Membran durch den Unter-
druck ihre Form. Vor dem Montieren in
den Brems- oder Kupplungsflüssig-
keits-Vorratsbehälter muss die Memb-
ran in ihre ursprüngliche Form ge-
bracht werden.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
1. Minimalstand-Markierung
1
Empfohlene Brems- und Kupplungs-
flüssigkeit:
Bremsflüssigkeit “DOT 4”
U5WMG6G0.book Page 18 Tuesday, August 19, 2008 9:15 AM
