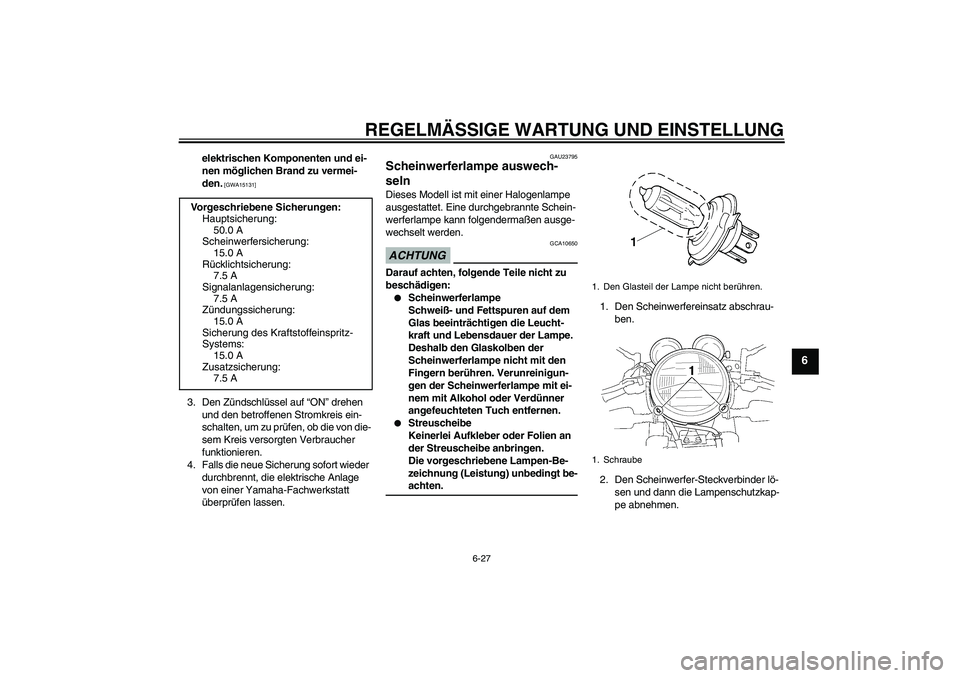

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23795
Scheinwerferlampe auswech-
seln Dieses Modell ist mit einer Halogenlampe
ausgestattet. Eine durchgebrannte Schein-
werferlampe kann folgendermaßen ausge-
wechselt werden.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen. Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Zusatzsicherung:
7.5 A
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
U5WMG6G0.book Page 27 Tuesday, August 19, 2008 9:15 AM

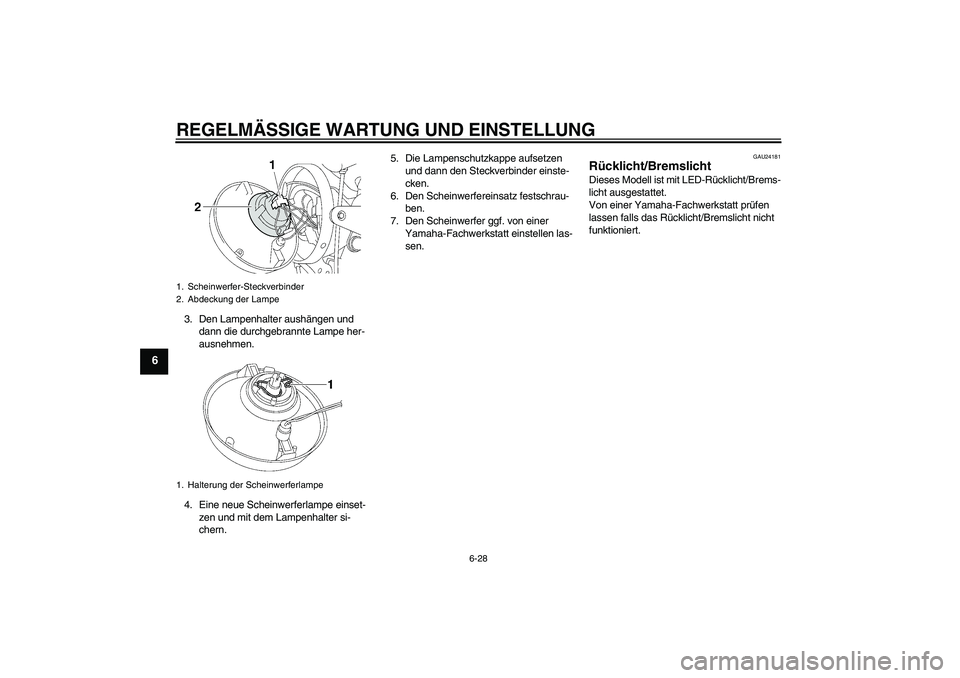

Page 74 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.5. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24181
Rücklicht/Bremslicht Dieses Modell ist mit LED-Rücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Lampe
1. Halterung der ScheinwerferlampeU5WMG6G0.book Page 28 Tuesday, August 19, 2008 9:15 AM

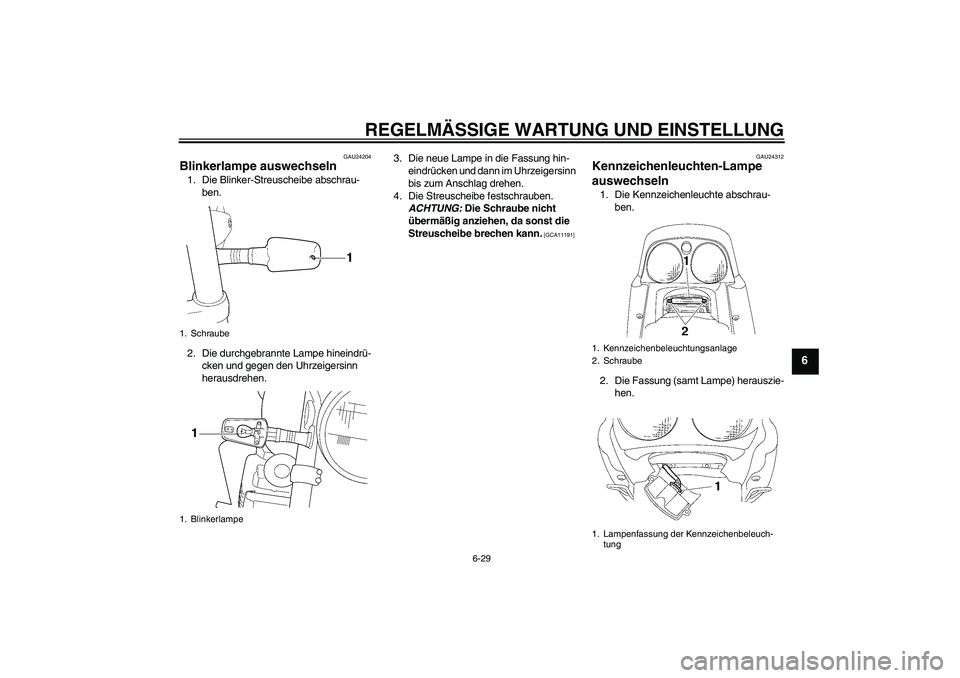

Page 75 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAU24312
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.
1. Schraube
1. Blinkerlampe
1. Kennzeichenbeleuchtungsanlage
2. Schraube
1. Lampenfassung der Kennzeichenbeleuch-
tung
U5WMG6G0.book Page 29 Tuesday, August 19, 2008 9:15 AM

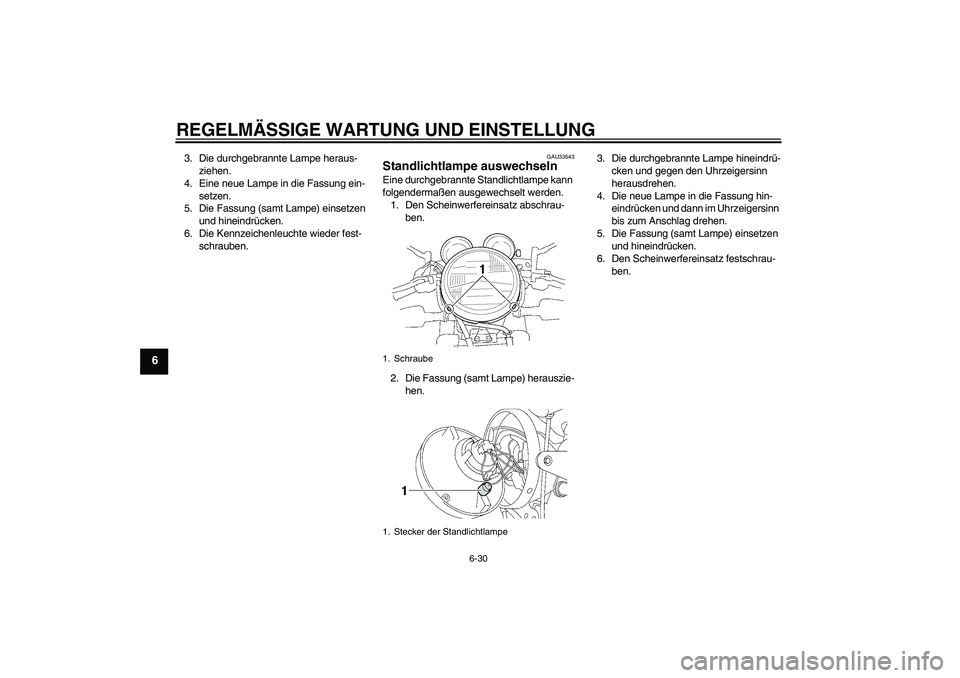

Page 76 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
GAU33543
Standlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Den Scheinwerfereinsatz festschrau-
ben.1. Schraube
1. Stecker der Standlichtlampe
U5WMG6G0.book Page 30 Tuesday, August 19, 2008 9:15 AM

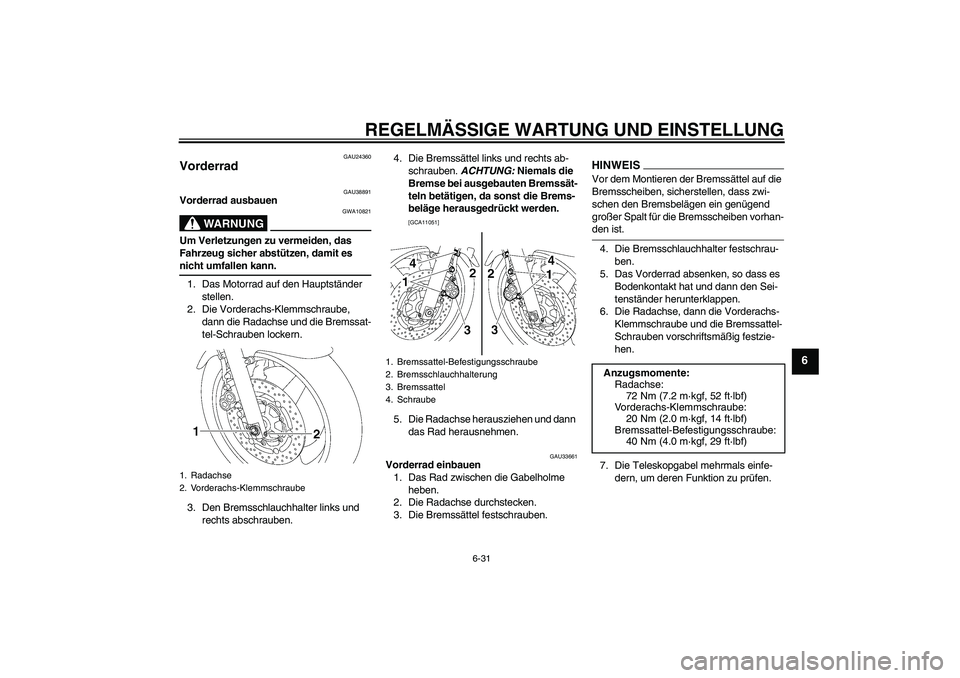

Page 77 of 96

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU24360
Vorderrad
GAU38891
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.
3. Den Bremsschlauchhalter links und
rechts abschrauben.4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei ausgebauten Bremssät-
teln betätigen, da sonst die Brems-
beläge herausgedrückt werden.
[GCA11051]
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU33661
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Die Bremssättel festschrauben.
HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-den ist.
4. Die Bremsschlauchhalter festschrau-
ben.
5. Das Vorderrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig festzie-
hen.
7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Radachse
2. Vorderachs-Klemmschraube
1. Bremssattel-Befestigungsschraube
2. Bremsschlauchhalterung
3. Bremssattel
4. Schraube
Anzugsmomente:
Radachse:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vorderachs-Klemmschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U5WMG6G0.book Page 31 Tuesday, August 19, 2008 9:15 AM

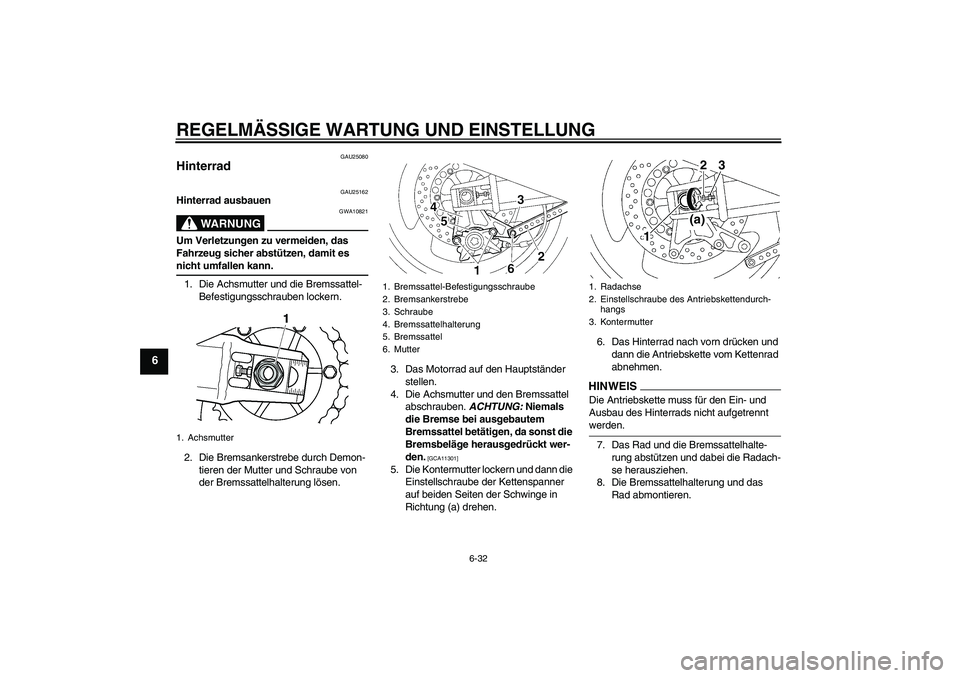

Page 78 of 96

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU25080
Hinterrad
GAU25162
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Die Achsmutter und die Bremssattel-
Befestigungsschrauben lockern.
2. Die Bremsankerstrebe durch Demon-
tieren der Mutter und Schraube von
der Bremssattelhalterung lösen.3. Das Motorrad auf den Hauptständer
stellen.
4. Die Achsmutter und den Bremssattel
abschrauben. ACHTUNG: Niemals
die Bremse bei ausgebautem
Bremssattel betätigen, da sonst die
Bremsbeläge herausgedrückt wer-
den.
[GCA11301]
5. Die Kontermutter lockern und dann die
Einstellschraube der Kettenspanner
auf beiden Seiten der Schwinge in
Richtung (a) drehen.6. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt werden.
7. Das Rad und die Bremssattelhalte-
rung abstützen und dabei die Radach-
se herausziehen.
8. Die Bremssattelhalterung und das
Rad abmontieren.
1. Achsmutter
1. Bremssattel-Befestigungsschraube
2. Bremsankerstrebe
3. Schraube
4. Bremssattelhalterung
5. Bremssattel
6. Mutter
1. Radachse
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
123
(a)
U5WMG6G0.book Page 32 Tuesday, August 19, 2008 9:15 AM

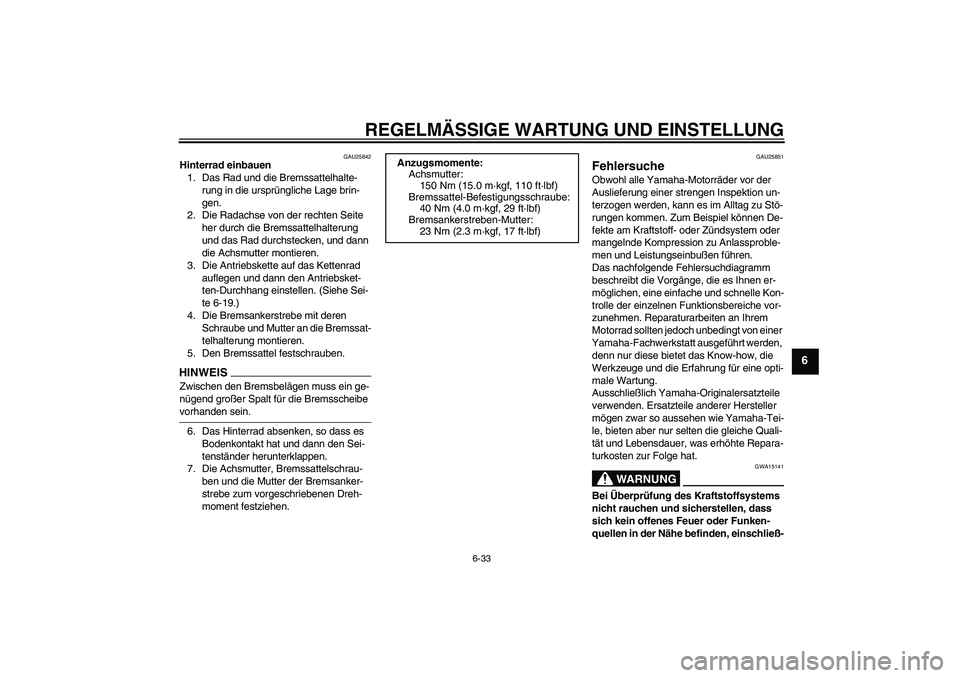

Page 79 of 96

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
GAU25842
Hinterrad einbauen
1. Das Rad und die Bremssattelhalte-
rung in die ursprüngliche Lage brin-
gen.
2. Die Radachse von der rechten Seite
her durch die Bremssattelhalterung
und das Rad durchstecken, und dann
die Achsmutter montieren.
3. Die Antriebskette auf das Kettenrad
auflegen und dann den Antriebsket-
ten-Durchhang einstellen. (Siehe Sei-
te 6-19.)
4. Die Bremsankerstrebe mit deren
Schraube und Mutter an die Bremssat-
telhalterung montieren.
5. Den Bremssattel festschrauben.HINWEISZwischen den Bremsbelägen muss ein ge-
nügend großer Spalt für die Bremsscheibe vorhanden sein.
6. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
7. Die Achsmutter, Bremssattelschrau-
ben und die Mutter der Bremsanker-
strebe zum vorgeschriebenen Dreh-
moment festziehen.
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ- Anzugsmomente:
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)
Bremsankerstreben-Mutter:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5WMG6G0.book Page 33 Tuesday, August 19, 2008 9:15 AM

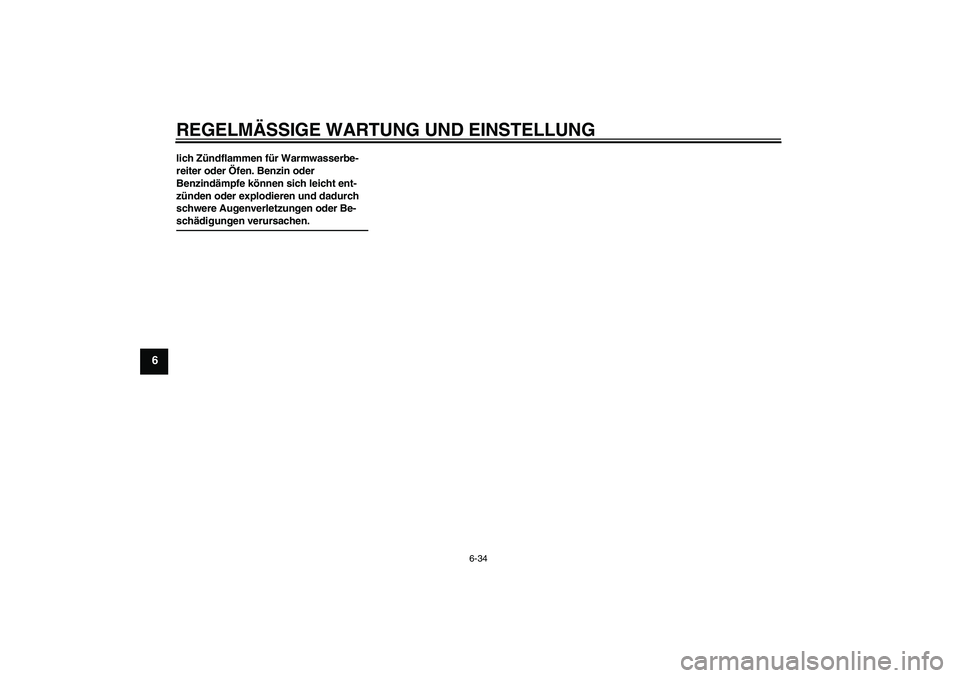

Page 80 of 96
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-schädigungen verursachen.U5WMG6G0.book Page 34 Tuesday, August 19, 2008 9:15 AM
