2009 YAMAHA XJR 1300 Betriebsanleitungen (in German)

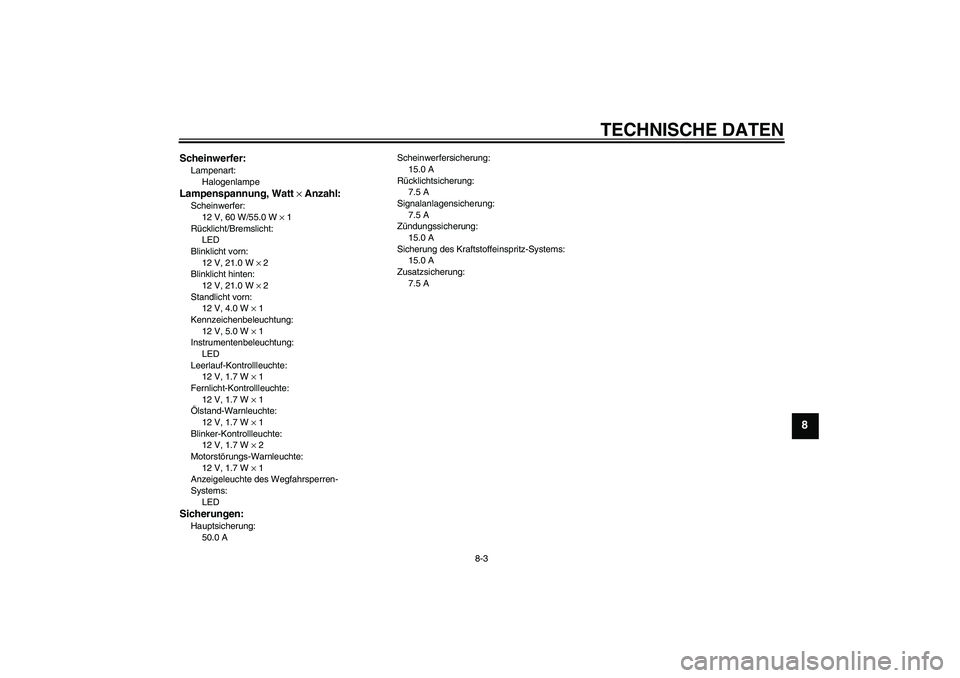

TECHNISCHE DATEN
8-3
8
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 4.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
12 V, 1.7 W × 1
Fernlicht-Kontrollleuchte:
12 V, 1.7 W × 1
Ölstand-Warnleuchte:
12 V, 1.7 W × 1
Blinker-Kontrollleuchte:
12 V, 1.7 W × 2
Motorstörungs-Warnleuchte:
12 V, 1.7 W × 1
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 AScheinwerfersicherung:
15.0 A
Rücklichtsicherung:
7.5 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
7.5 A
U5WMG6G0.book Page 3 Tuesday, August 19, 2008 9:15 AM

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U5WMG6G0.book Page 1 Tuesday, August 19, 2008 9:15 AM

KUNDENINFORMATION
9-2
9
GAU26480

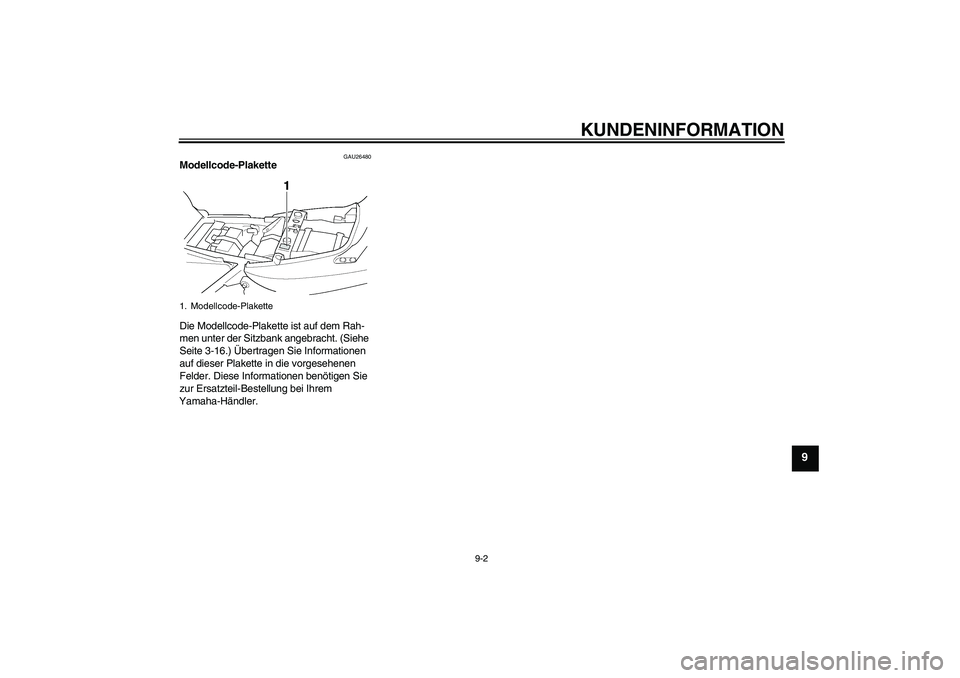

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U5WMG6G0.book Page 2 Tuesday, August 19, 2008 9:15 AM

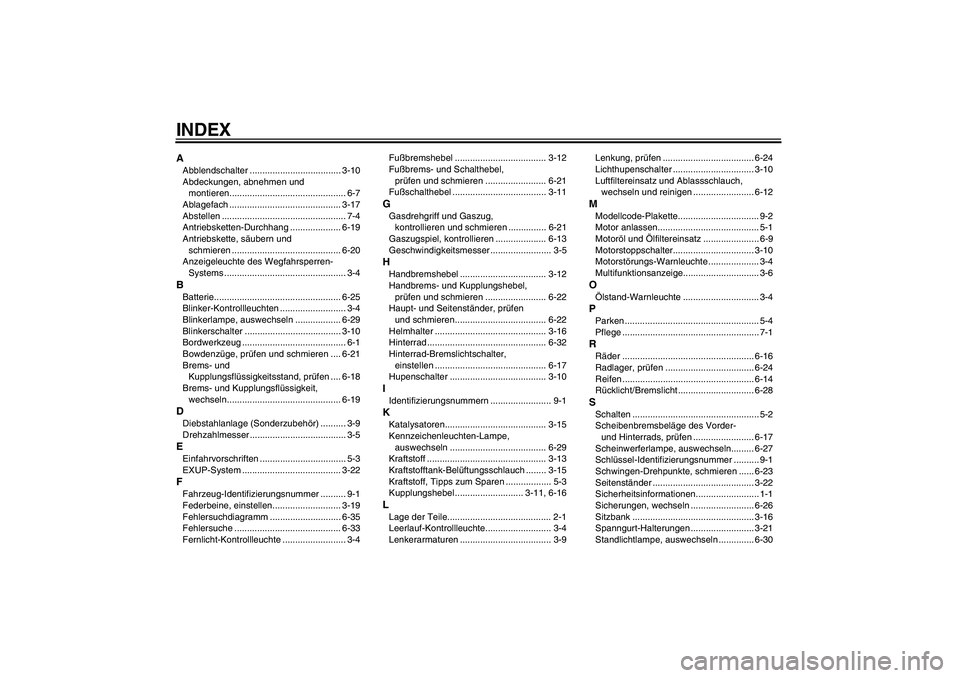

INDEXAAbblendschalter .................................... 3-10
Abdeckungen, abnehmen und
montieren.............................................. 6-7
Ablagefach ............................................ 3-17
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-19
Antriebskette, säubern und
schmieren ........................................... 6-20
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-4BBatterie.................................................. 6-25
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ...................................... 3-10
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-18
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-19DDiebstahlanlage (Sonderzubehör) .......... 3-9
Drehzahlmesser ...................................... 3-5EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-22FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen........................... 3-19
Fehlersuchdiagramm ............................ 6-35
Fehlersuche .......................................... 6-33
Fernlicht-Kontrollleuchte ......................... 3-4Fußbremshebel .................................... 3-12
Fußbrems- und Schalthebel,
prüfen und schmieren ........................ 6-21
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-21
Gaszugspiel, kontrollieren .................... 6-13
Geschwindigkeitsmesser ........................ 3-5HHandbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-22
Haupt- und Seitenständer, prüfen
und schmieren.................................... 6-22
Helmhalter ............................................ 3-16
Hinterrad ............................................... 6-32
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-17
Hupenschalter ...................................... 3-10IIdentifizierungsnummern ........................ 9-1KKatalysatoren........................................ 3-15
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-29
Kraftstoff ............................................... 3-13
Kraftstofftank-Belüftungsschlauch ........ 3-15
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ........................... 3-11, 6-16LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................... 3-9Lenkung, prüfen .................................... 6-24
Lichthupenschalter ................................ 3-10
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ........................ 6-12
MModellcode-Plakette................................ 9-2
Motor anlassen........................................ 5-1
Motoröl und Ölfiltereinsatz ...................... 6-9
Motorstoppschalter................................ 3-10
Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-16
Radlager, prüfen ................................... 6-24
Reifen .................................................... 6-14
Rücklicht/Bremslicht .............................. 6-28SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-17
Scheinwerferlampe, auswechseln......... 6-27
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer ........................................ 3-22
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-26
Sitzbank ................................................ 3-16
Spanngurt-Halterungen ......................... 3-21
Standlichtlampe, auswechseln .............. 6-30
U5WMG6G0.book Page 1 Tuesday, August 19, 2008 9:15 AM

INDEX
Starterschalter ...................................... 3-10
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-13
Technische Daten................................... 8-1
Teleskopgabel, einstellen ..................... 3-17
Teleskopgabel, prüfen .......................... 6-23VVentilspiel ............................................. 6-13
Vorderrad.............................................. 6-31
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-10
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs-
u. Anlasssperrschalter-System........... 3-23
U5WMG6G0.book Page 2 Tuesday, August 19, 2008 9:15 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.08-0.3×1 CR
(G)
DIC183
