2009 YAMAHA XJ6-S Manual de utilização (in Portuguese)

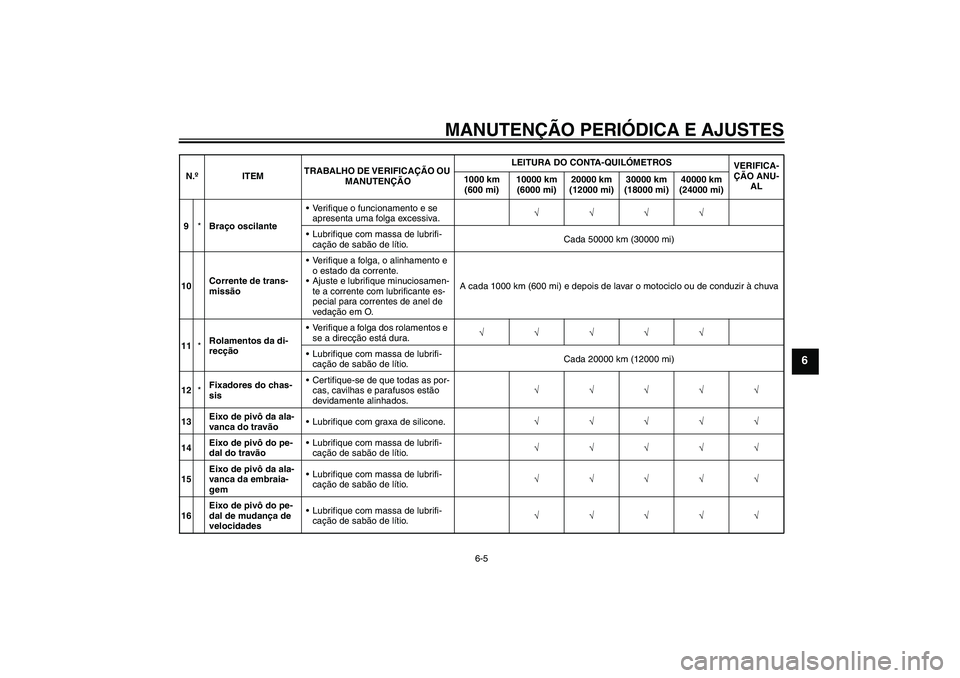

MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
9*Braço oscilanteVerifique o funcionamento e se
apresenta uma folga excessiva.√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 50000 km (30000 mi)
10Corrente de trans-
missãoVerifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamen-
te a corrente com lubrificante es-
pecial para correntes de anel de
vedação em O.A cada 1000 km (600 mi) e depois de lavar o motociclo ou de conduzir à chuva
11*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
12*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
13Eixo de pivô da ala-
vanca do travãoLubrifique com graxa de silicone.√√√√√
14Eixo de pivô do pe-
dal do travãoLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
15Eixo de pivô da ala-
vanca da embraia-
gemLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√
16Eixo de pivô do pe-
dal de mudança de
velocidadesLubrifique com massa de lubrifi-
cação de sabão de lítio.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U36CP0P0.book Page 5 Friday, December 5, 2008 9:24 AM

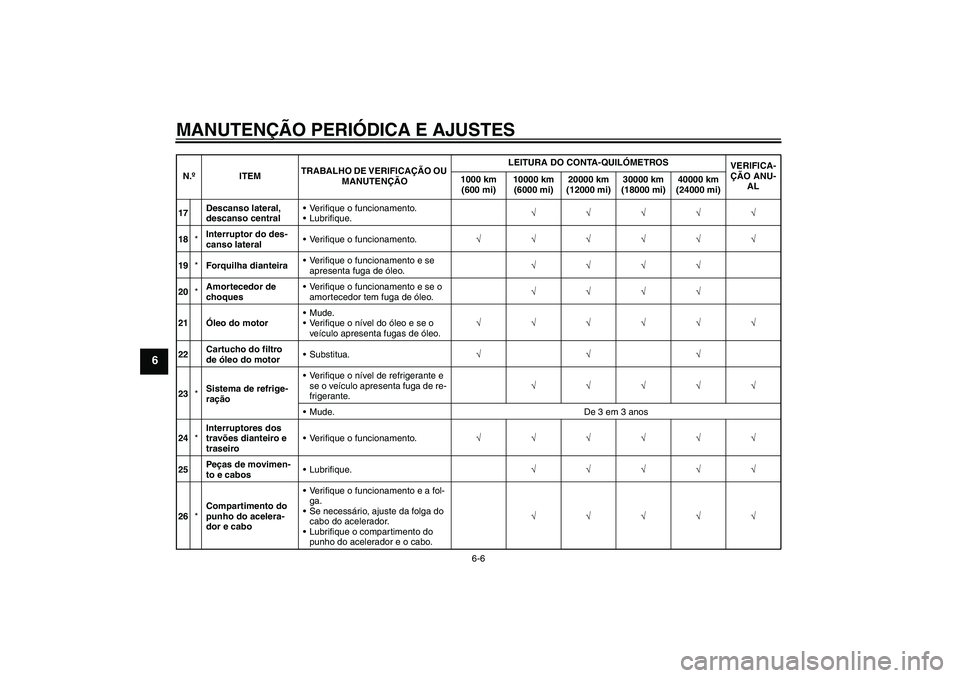

MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
17Descanso lateral,
descanso centralVerifique o funcionamento.
Lubrifique.√√√√√
18*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
19*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
20*Amortecedor de
choquesVerifique o funcionamento e se o
amortecedor tem fuga de óleo.√√√√
21Óleo do motorMude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.√√√√√√
22Cartucho do filtro
de óleo do motorSubstitua.√√√
23*Sistema de refrige-
raçãoVerifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
Mude. De 3 em 3 anos
24*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
25Peças de movimen-
to e cabosLubrifique.√√√√√
26*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U36CP0P0.book Page 6 Friday, December 5, 2008 9:24 AM

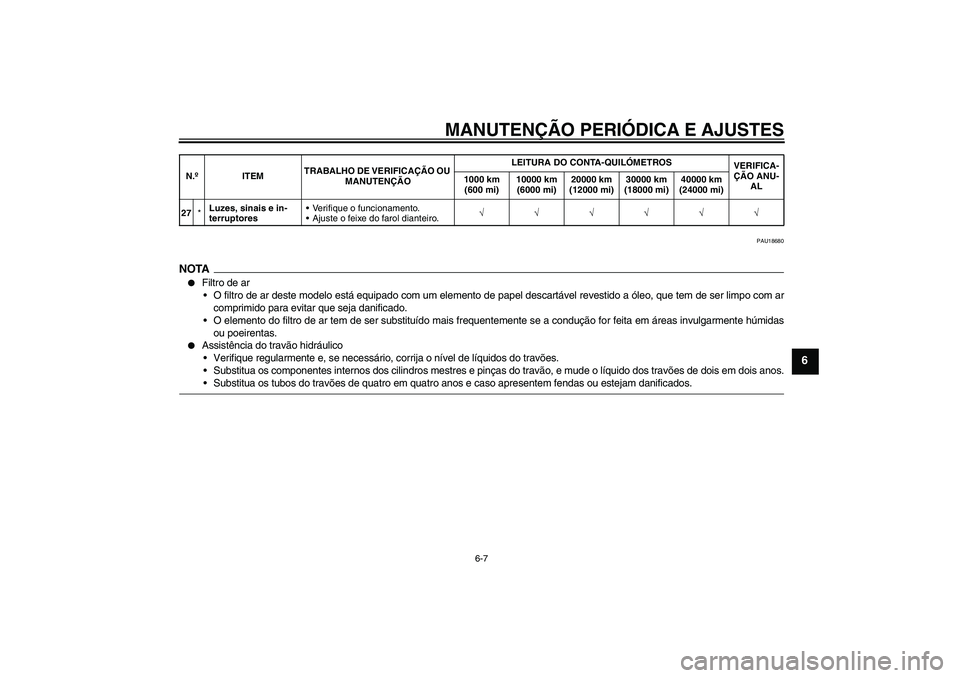

MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18680
NOTA

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
27*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U36CP0P0.book Page 7 Friday, December 5, 2008 9:24 AM

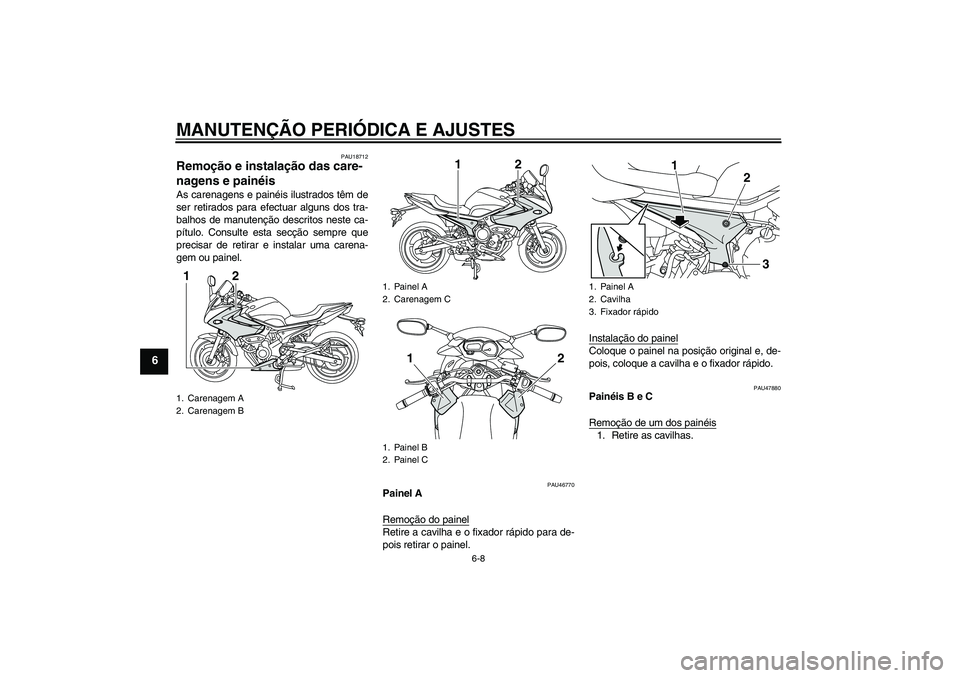

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18712
Remoção e instalação das care-
nagens e painéis As carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU46770
Painel A
Remoção do painelRetire a cavilha e o fixador rápido para de-
pois retirar o painel.Instalação do painel
Coloque o painel na posição original e, de-
pois, coloque a cavilha e o fixador rápido.
PAU47880
Painéis B e C
Remoção de um dos painéis1. Retire as cavilhas.
1. Carenagem A
2. Carenagem B12
1. Painel A
2. Carenagem C
1. Painel B
2. Painel C
2
1
2 1
1. Painel A
2. Cavilha
3. Fixador rápido
1
2
3
U36CP0P0.book Page 8 Friday, December 5, 2008 9:24 AM

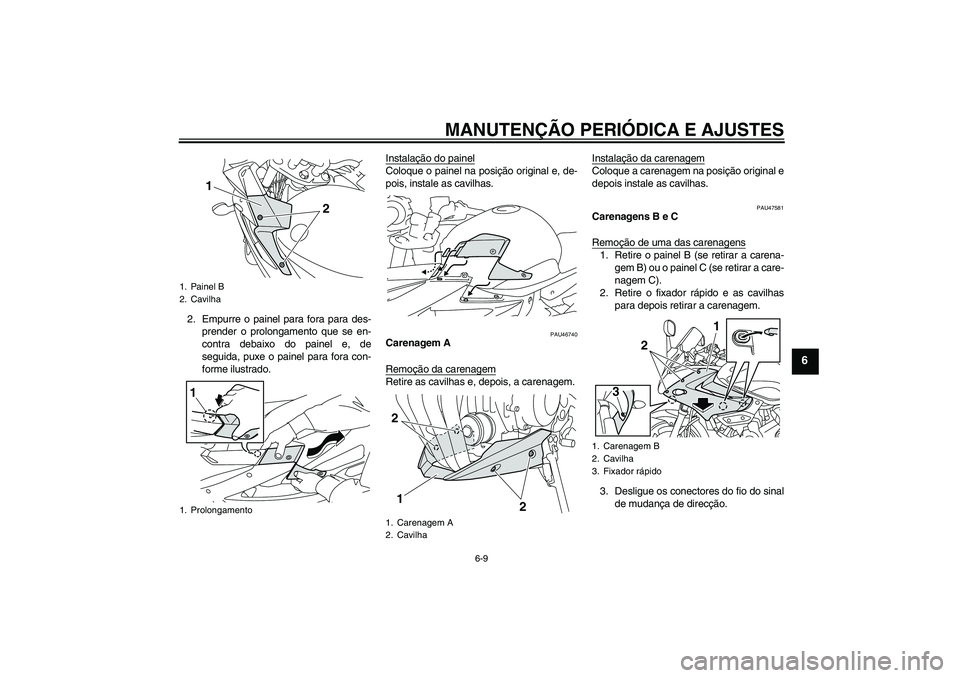

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
2. Empurre o painel para fora para des-
prender o prolongamento que se en-
contra debaixo do painel e, de
seguida, puxe o painel para fora con-
forme ilustrado.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale as cavilhas.
PAU46740
Carenagem A
Remoção da carenagemRetire as cavilhas e, depois, a carenagem.Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
PAU47581
Carenagens B e C
Remoção de uma das carenagens1. Retire o painel B (se retirar a carena-
gem B) ou o painel C (se retirar a care-
nagem C).
2. Retire o fixador rápido e as cavilhas
para depois retirar a carenagem.
3. Desligue os conectores do fio do sinal
de mudança de direcção.
1. Painel B
2. Cavilha
1. Prolongamento
2 1
1
1. Carenagem A
2. Cavilha
2 2
1
1. Carenagem B
2. Cavilha
3. Fixador rápido
3
1
2
U36CP0P0.book Page 9 Friday, December 5, 2008 9:24 AM

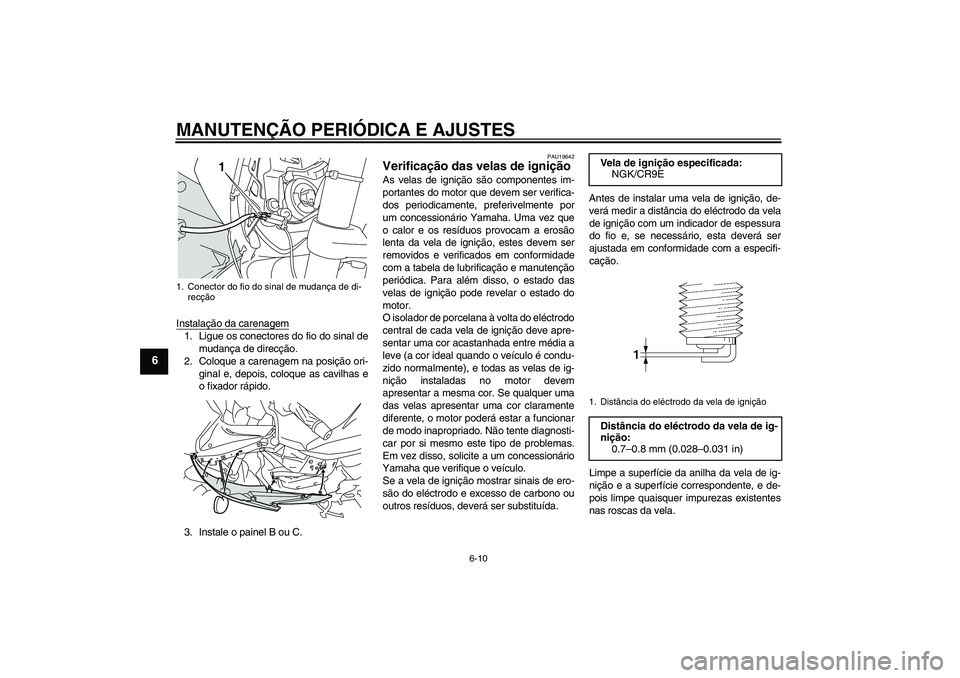

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
Instalação da carenagem1. Ligue os conectores do fio do sinal de
mudança de direcção.
2. Coloque a carenagem na posição ori-
ginal e, depois, coloque as cavilhas e
o fixador rápido.
3. Instale o painel B ou C.
PAU19642
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
1. Conector do fio do sinal de mudança de di-
recção
1
Vela de ignição especificada:
NGK/CR9E1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.7–0.8 mm (0.028–0.031 in)
U36CP0P0.book Page 10 Friday, December 5, 2008 9:24 AM

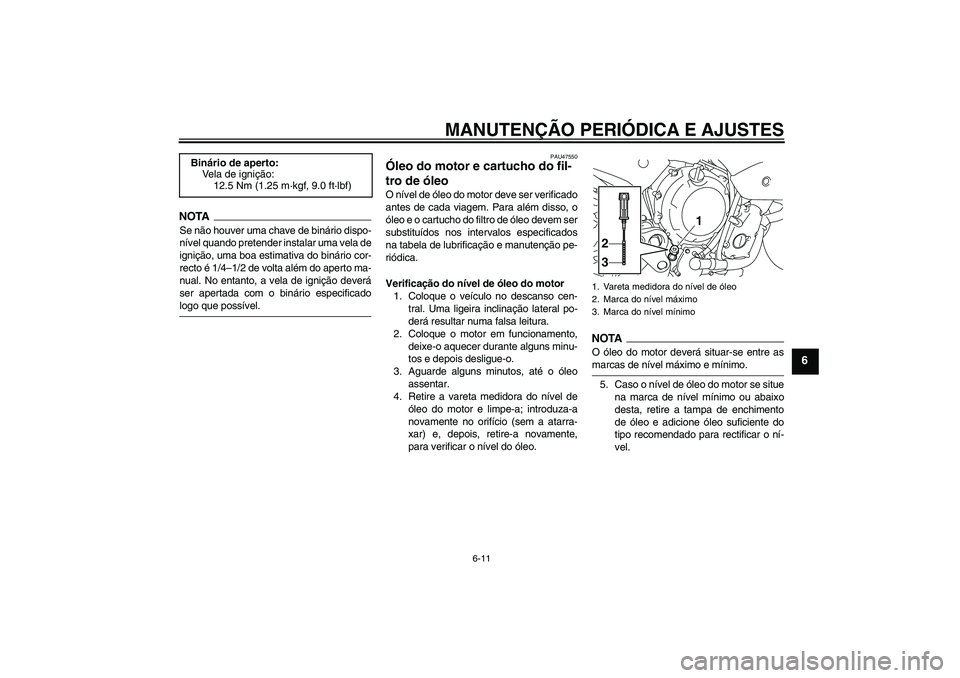

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
PAU47550
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo
assentar.
4. Retire a vareta medidora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.
NOTAO óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
5. Caso o nível de óleo do motor se situe
na marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo e adicione óleo suficiente do
tipo recomendado para rectificar o ní-
vel. Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
U36CP0P0.book Page 11 Friday, December 5, 2008 9:24 AM

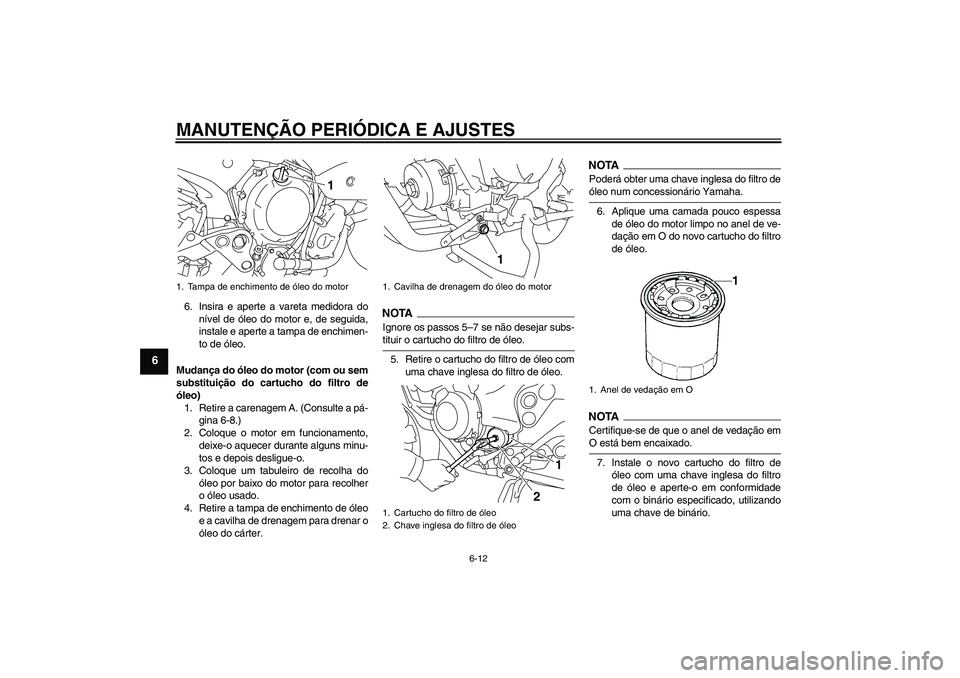

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
6. Insira e aperte a vareta medidora do
nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Retire a carenagem A. (Consulte a pá-
gina 6-8.)
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA
Ignore os passos 5–7 se não desejar subs-tituir o cartucho do filtro de óleo.
5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
6. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação emO está bem encaixado.
7. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Tampa de enchimento de óleo do motor
1
1. Cavilha de drenagem do óleo do motor
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1
1
2
1. Anel de vedação em O
U36CP0P0.book Page 12 Friday, December 5, 2008 9:24 AM
