2009 YAMAHA XJ6-S Manual de utilização (in Portuguese)

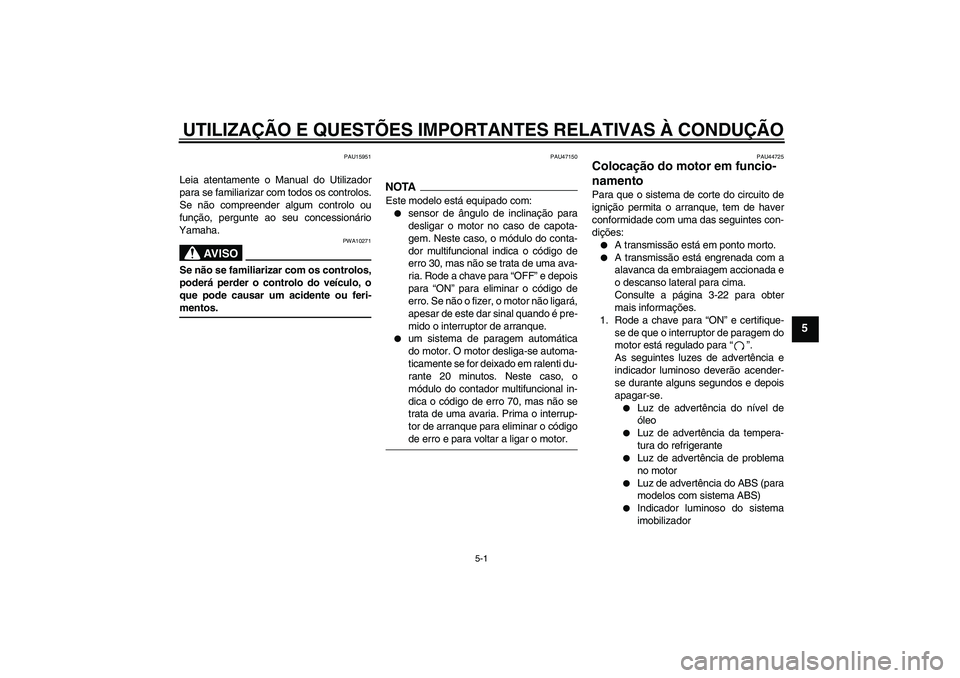

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15951
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AV I S O
PWA10271
Se não se familiarizar com os controlos,
poderá perder o controlo do veículo, o
que pode causar um acidente ou feri-mentos.
PAU47150
NOTAEste modelo está equipado com:

sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, o módulo do conta-
dor multifuncional indica o código de
erro 30, mas não se trata de uma ava-
ria. Rode a chave para “OFF” e depois
para “ON” para eliminar o código de
erro. Se não o fizer, o motor não ligará,
apesar de este dar sinal quando é pre-
mido o interruptor de arranque.


um sistema de paragem automática
do motor. O motor desliga-se automa-
ticamente se for deixado em ralenti du-
rante 20 minutos. Neste caso, o
módulo do contador multifuncional in-
dica o código de erro 70, mas não se
trata de uma avaria. Prima o interrup-
tor de arranque para eliminar o códigode erro e para voltar a ligar o motor.
PAU44725
Colocação do motor em funcio-
namento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:

A transmissão está em ponto morto.


A transmissão está engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
Consulte a página 3-22 para obter
mais informações.
1. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para“”.
As seguintes luzes de advertência e
indicador luminoso deverão acender-
se durante alguns segundos e depois
apagar-se.

Luz de advertência do nível de
óleo


Luz de advertência da tempera-
tura do refrigerante


Luz de advertência de problema
no motor


Luz de advertência do ABS (para
modelos com sistema ABS)


Indicador luminoso do sistema
imobilizador
U36CP0P0.book Page 1 Friday, December 5, 2008 9:24 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
PRECAUÇÃO
PCA11831
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
página 3-3 para obter instruções quanto
à verificação do circuito da luz de adver-
tência e indicador luminoso correspon-dente.
2. Mude a transmissão para ponto morto.
(Consulte a página 5-2.) O indicador
luminoso de ponto morto deve acen-
der-se. Se não acender, solicite a um
concessionário Yamaha que verifique
o circuito eléctrico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
PRECAUÇÃO: Para uma maior du-
ração do motor, nunca acelere mui-
to com o motor frio!
[PCA11041]
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o mais
pequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PAU16671
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-mente.
PRECAUÇÃO
PCA10260


Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.


Utilize sempre a embraiagem para
mudar de velocidade de modo a evi-
tar danos no motor, na transmissão
e no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança develocidade forçada.
1. Pedal de mudança de velocidades
2. Ponto morto
1 N2 3
4
5
6
1
2
U36CP0P0.book Page 2 Friday, December 5, 2008 9:24 AM

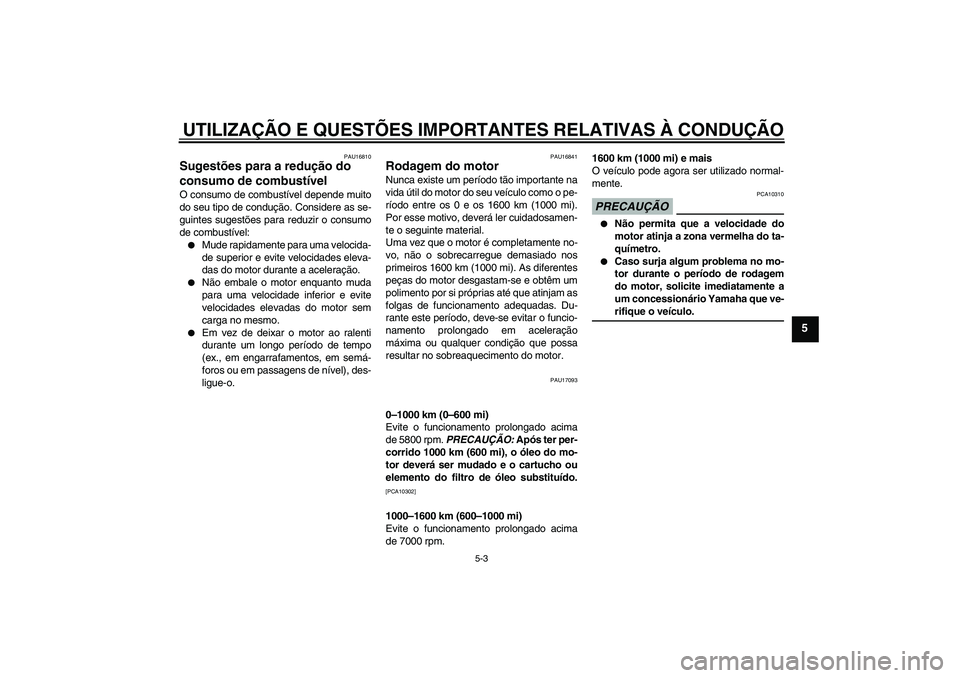

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU16810
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:

Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.


Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.


Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16841
Rodagem do motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17093
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5800 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituído.[PCA10302]1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 7000 rpm.1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10310


Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.


Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
U36CP0P0.book Page 3 Friday, December 5, 2008 9:24 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU17213
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AV I S O
PWA10311


Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.


Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.


Não estacione perto de erva ou de
outros materiais inflamáveis quepossam incendiar-se.
U36CP0P0.book Page 4 Friday, December 5, 2008 9:24 AM

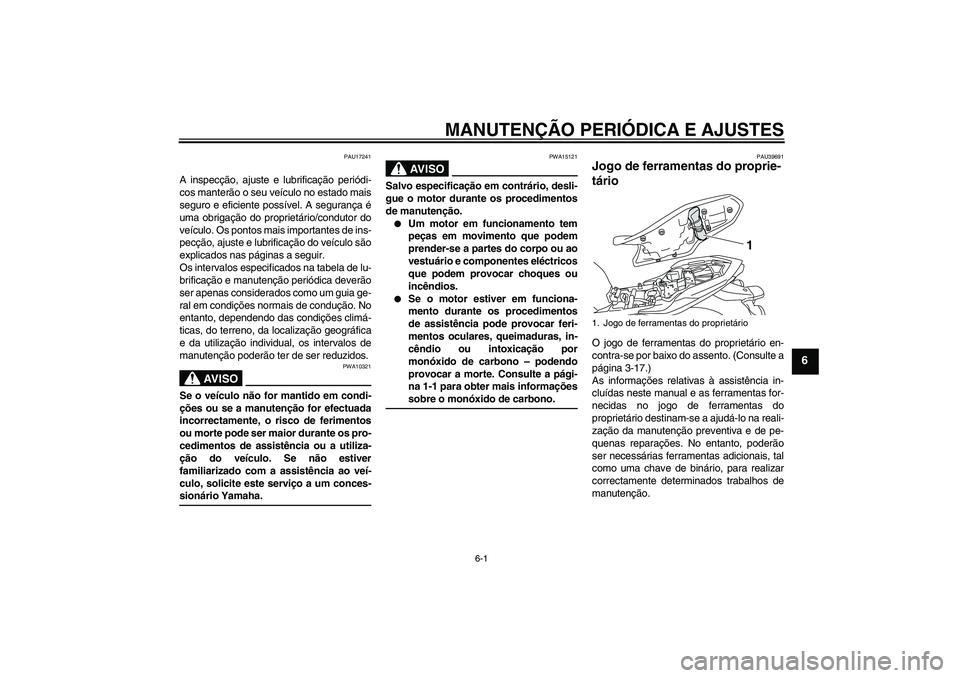

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17241
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, dependendo das condições climá-
ticas, do terreno, da localização geográfica
e da utilização individual, os intervalos de
manutenção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-sionário Yamaha.
AV I S O
PWA15121
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.


Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-1 para obter mais informaçõessobre o monóxido de carbono.
PAU39691
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte a
página 3-17.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.1. Jogo de ferramentas do proprietário
1
U36CP0P0.book Page 1 Friday, December 5, 2008 9:24 AM

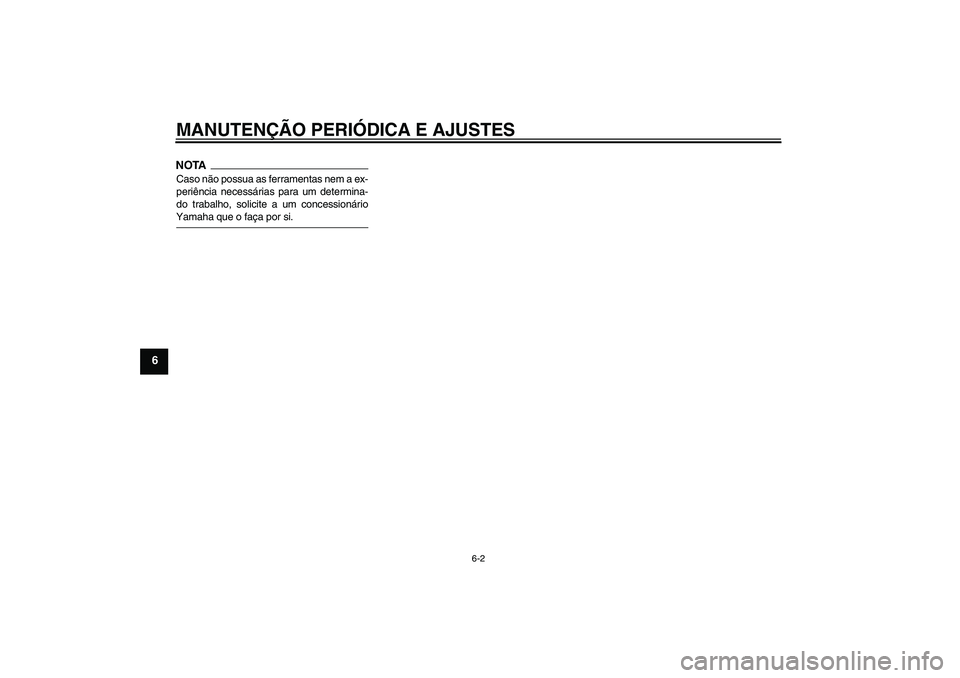

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.U36CP0P0.book Page 2 Friday, December 5, 2008 9:24 AM

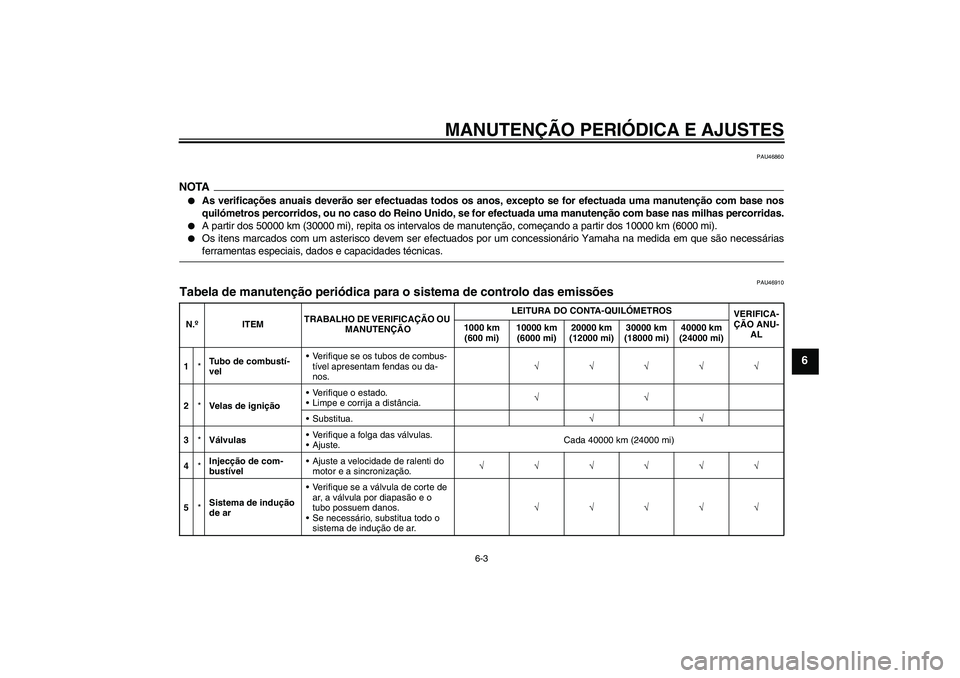

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46860
NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2*Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.Cada 40000 km (24000 mi)
4*Injecção de com-
bustívelAjuste a velocidade de ralenti do
motor e a sincronização.√√√√√√
5*Sistema de indução
de arVerifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Se necessário, substitua todo o
sistema de indução de ar.√√√√√
U36CP0P0.book Page 3 Friday, December 5, 2008 9:24 AM

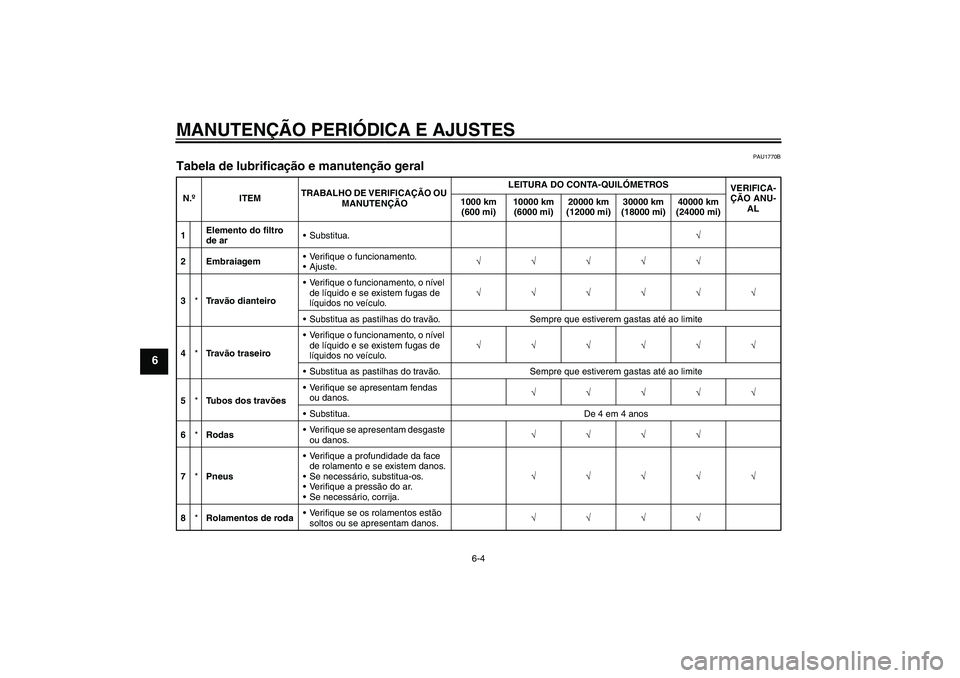

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
PAU1770B
Tabela de lubrificação e manutenção geral N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Elemento do filtro
de arSubstitua.√
2 EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
3*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4*Tr a vão traseiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5*Tubos dos travõesVerifique se apresentam fendas
ou danos.√√√√√
Substitua. De 4 em 4 anos
6*RodasVerifique se apresentam desgaste
ou danos.√√√√
7*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
8*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
U36CP0P0.book Page 4 Friday, December 5, 2008 9:24 AM
