2009 YAMAHA XJ6-S Manual de utilização (in Portuguese)

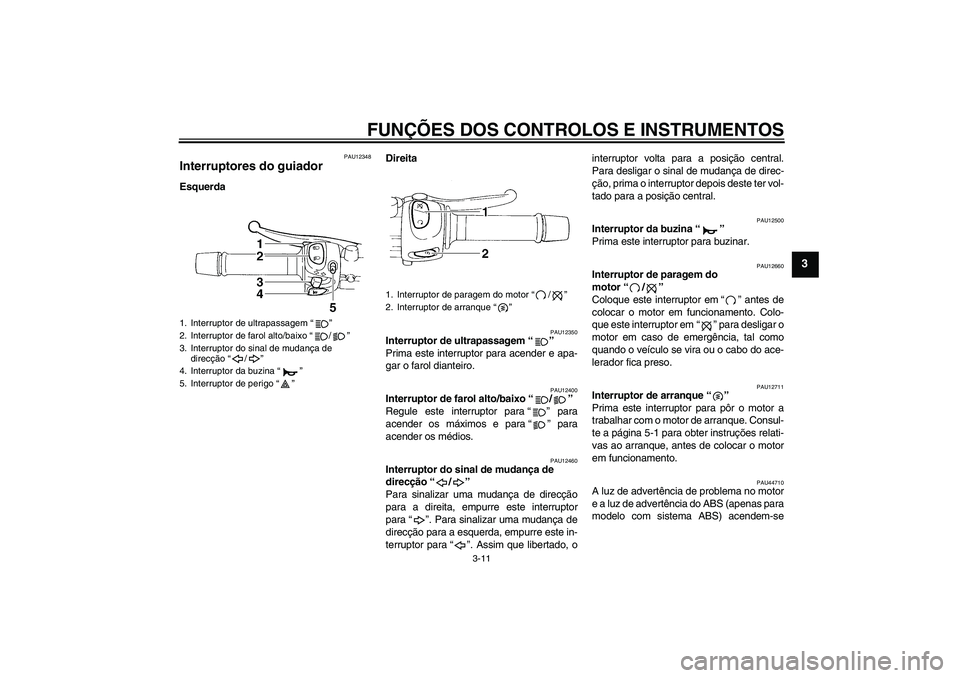

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU12348
Interruptores do guiador EsquerdaDireita
PAU12350
Interruptor de ultrapassagem“”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para“” para
acender os máximos e para“” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para“”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para“”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em“” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em“” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU44710
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) acendem-se
1. Interruptor de ultrapassagem“”
2. Interruptor de farol alto/baixo“/”
3. Interruptor do sinal de mudança de
direcção“/”
4. Interruptor da buzina“”
5. Interruptor de perigo“”
1. Interruptor de paragem do motor“/”
2. Interruptor de arranque“”
U36CP0P0.book Page 11 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
quando a chave é rodada para “ON” e o in-
terruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou“”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria podedescarregar.
PAU12820
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-22.)
PAU12870
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 6-velocidades
instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
1
U36CP0P0.book Page 12 Friday, December 5, 2008 9:24 AM

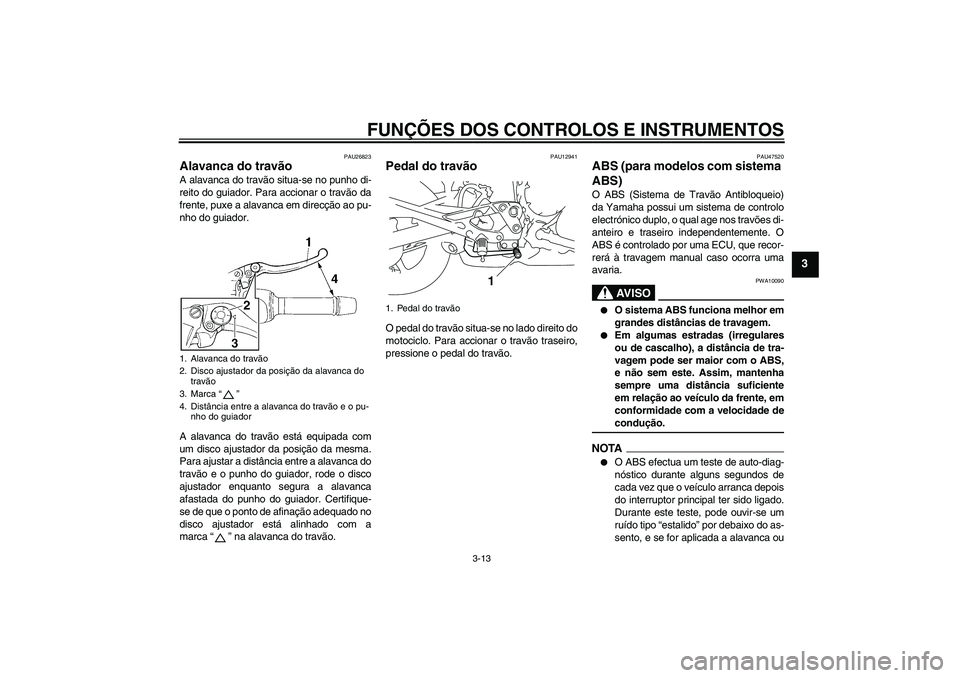

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU26823
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o disco
ajustador enquanto segura a alavanca
afastada do punho do guiador. Certifique-
se de que o ponto de afinação adequado no
disco ajustador está alinhado com a
marca“” na alavanca do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU47520
ABS (para modelos com sistema
ABS) O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU, que recor-
rerá à travagem manual caso ocorra uma
avaria.
AV I S O
PWA10090


O sistema ABS funciona melhor em
grandes distâncias de travagem.


Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade decondução.
NOTA

O ABS efectua um teste de auto-diag-
nóstico durante alguns segundos de
cada vez que o veículo arranca depois
do interruptor principal ter sido ligado.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” por debaixo do as-
sento, e se for aplicada a alavanca ou
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do
travão
3. Marca“”
4. Distância entre a alavanca do travão e o pu-
nho do guiador
1. Pedal do travão
1
U36CP0P0.book Page 13 Friday, December 5, 2008 9:24 AM

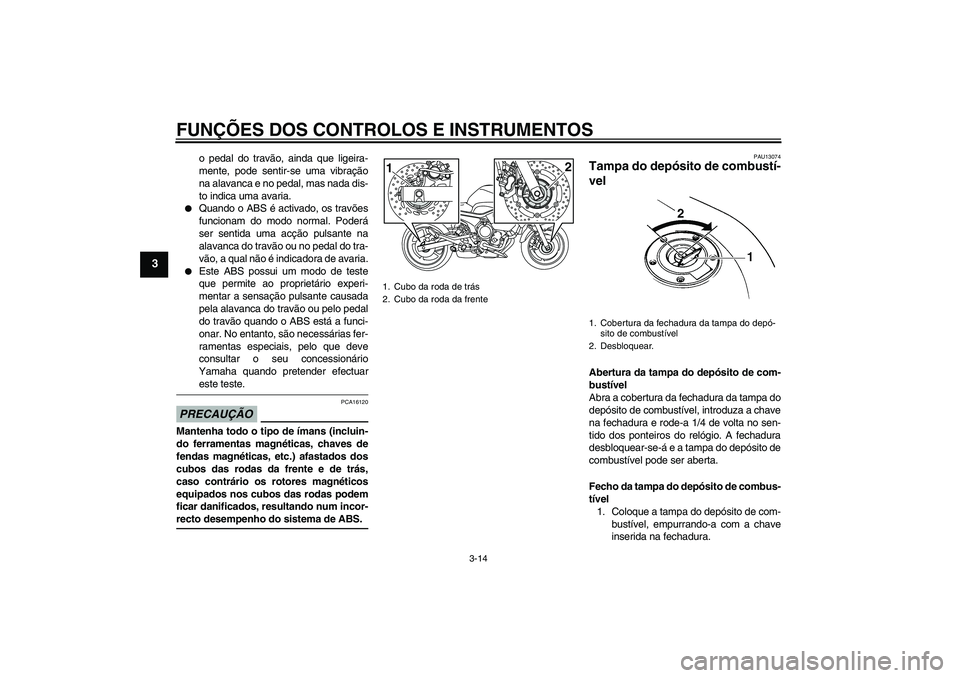

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
o pedal do travão, ainda que ligeira-
mente, pode sentir-se uma vibração
na alavanca e no pedal, mas nada dis-
to indica uma avaria.


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.


Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuareste teste.
PRECAUÇÃO
PCA16120
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,
caso contrário os rotores magnéticos
equipados nos cubos das rodas podem
ficar danificados, resultando num incor-recto desempenho do sistema de ABS.
PAU13074
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
1. Cubo da roda de trás
2. Cubo da roda da frente1
2
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U36CP0P0.book Page 14 Friday, December 5, 2008 9:24 AM

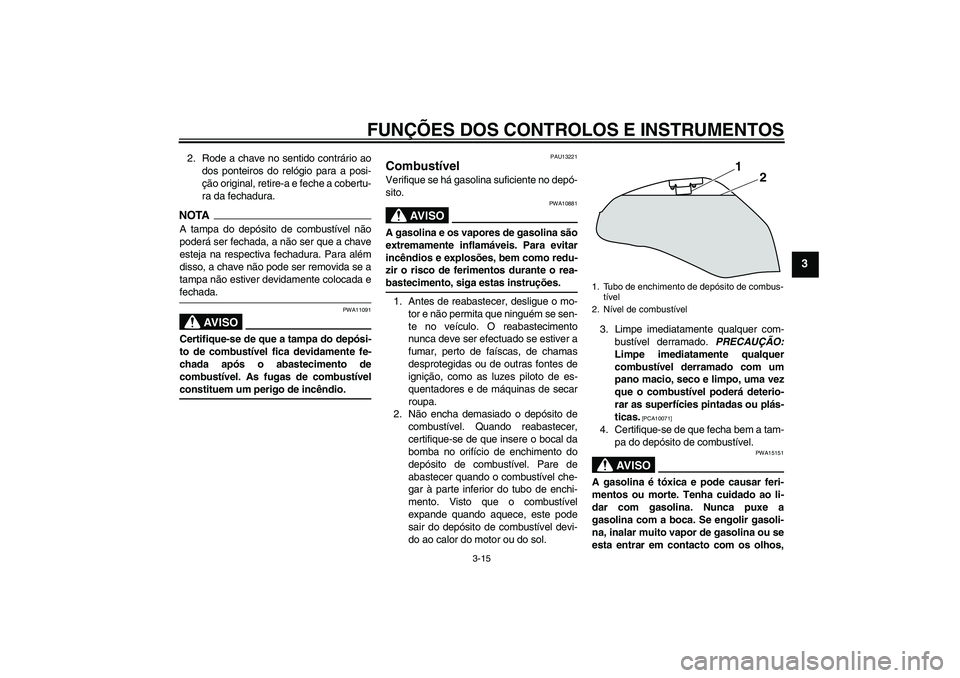

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de combus-
tíve l
2. Nível de combustível
1
2
U36CP0P0.book Page 15 Friday, December 5, 2008 9:24 AM

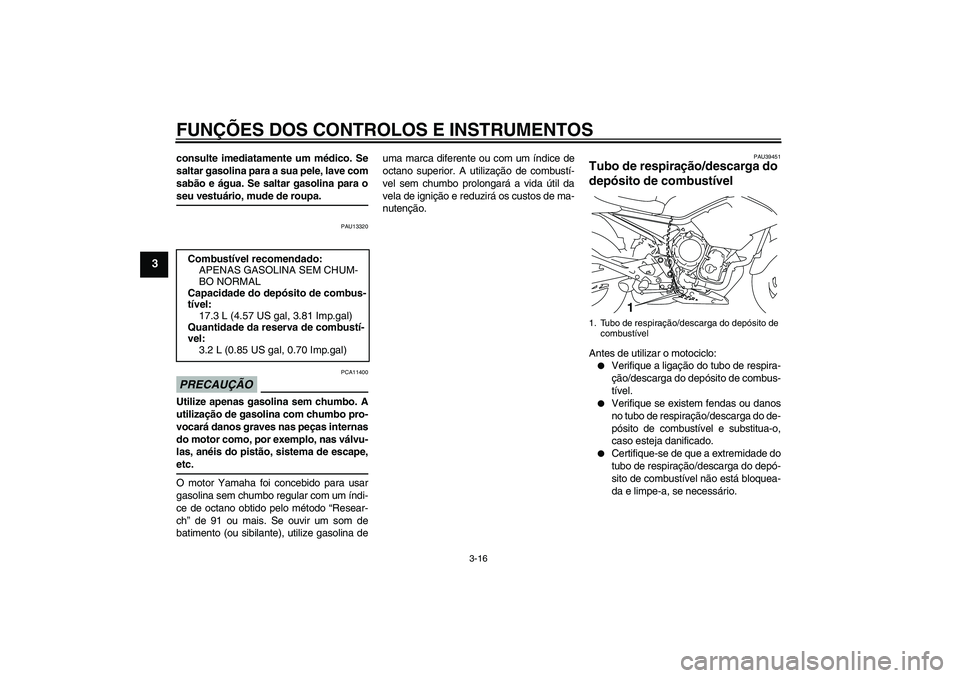

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para oseu vestuário, mude de roupa.
PAU13320
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina deuma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU39451
Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.


Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.


Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantidade da reserva de combustí-
vel:
3.2 L (0.85 US gal, 0.70 Imp.gal)
1. Tubo de respiração/descarga do depósito de
combustível
1
1
U36CP0P0.book Page 16 Friday, December 5, 2008 9:24 AM

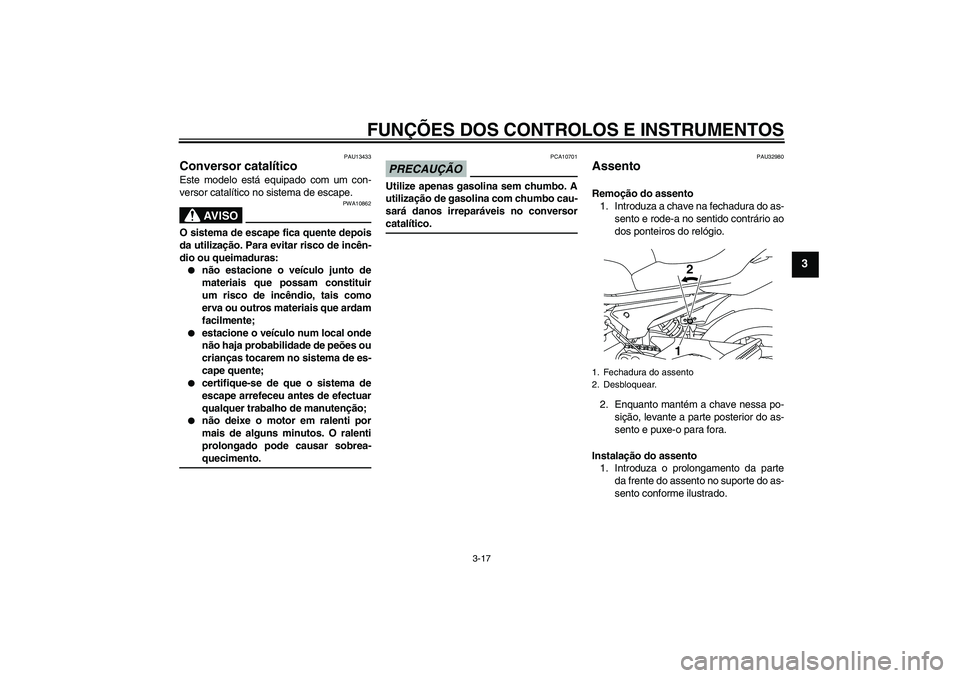

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
PAU13433
Conversor catalítico Este modelo está equipado com um con-
versor catalítico no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
PAU32980
Assento Remoção do assento
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Enquanto mantém a chave nessa po-
sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento
1. Introduza o prolongamento da parte
da frente do assento no suporte do as-
sento conforme ilustrado.1. Fechadura do assento
2. Desbloquear.
12
U36CP0P0.book Page 17 Friday, December 5, 2008 9:24 AM

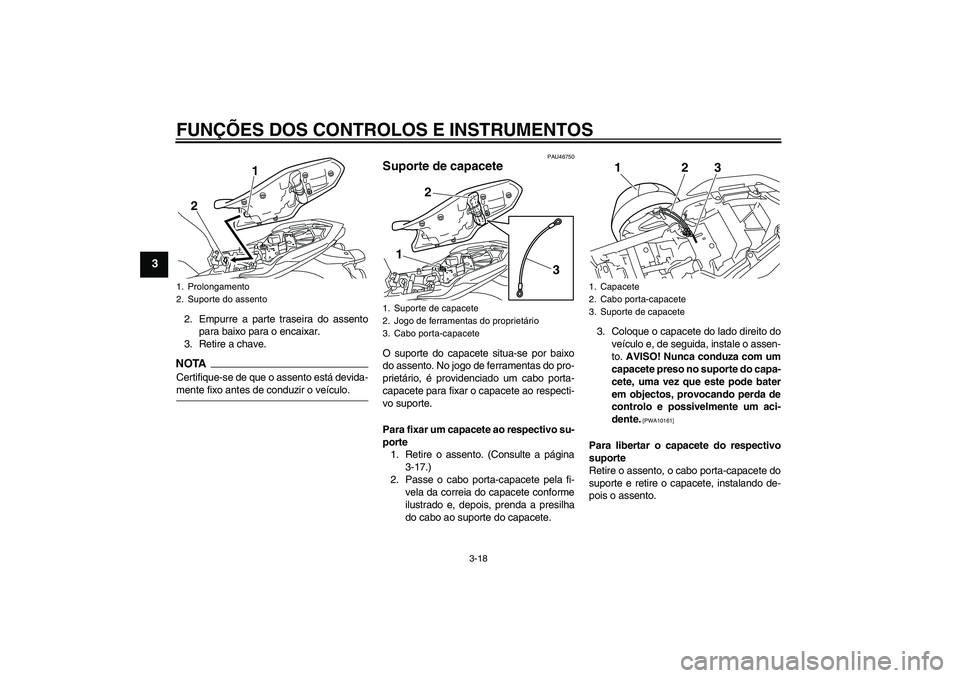

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
PAU46750
Suporte de capacete O suporte do capacete situa-se por baixo
do assento. No jogo de ferramentas do pro-
prietário, é providenciado um cabo porta-
capacete para fixar o capacete ao respecti-
vo suporte.
Para fixar um capacete ao respectivo su-
porte
1. Retire o assento. (Consulte a página
3-17.)
2. Passe o cabo porta-capacete pela fi-
vela da correia do capacete conforme
ilustrado e, depois, prenda a presilha
do cabo ao suporte do capacete.3. Coloque o capacete do lado direito do
veículo e, de seguida, instale o assen-
to. AVISO! Nunca conduza com um
capacete preso no suporte do capa-
cete, uma vez que este pode bater
em objectos, provocando perda de
controlo e possivelmente um aci-
dente.
[PWA10161]
Para libertar o capacete do respectivo
suporte
Retire o assento, o cabo porta-capacete do
suporte e retire o capacete, instalando de-
pois o assento.
1. Prolongamento
2. Suporte do assento
1
2
1. Suporte de capacete
2. Jogo de ferramentas do proprietário
3. Cabo porta-capacete
2
3
1
1. Capacete
2. Cabo porta-capacete
3. Suporte de capacete
123
U36CP0P0.book Page 18 Friday, December 5, 2008 9:24 AM
