2009 YAMAHA WR 250X Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-24
2
3
4
5
67
8
9

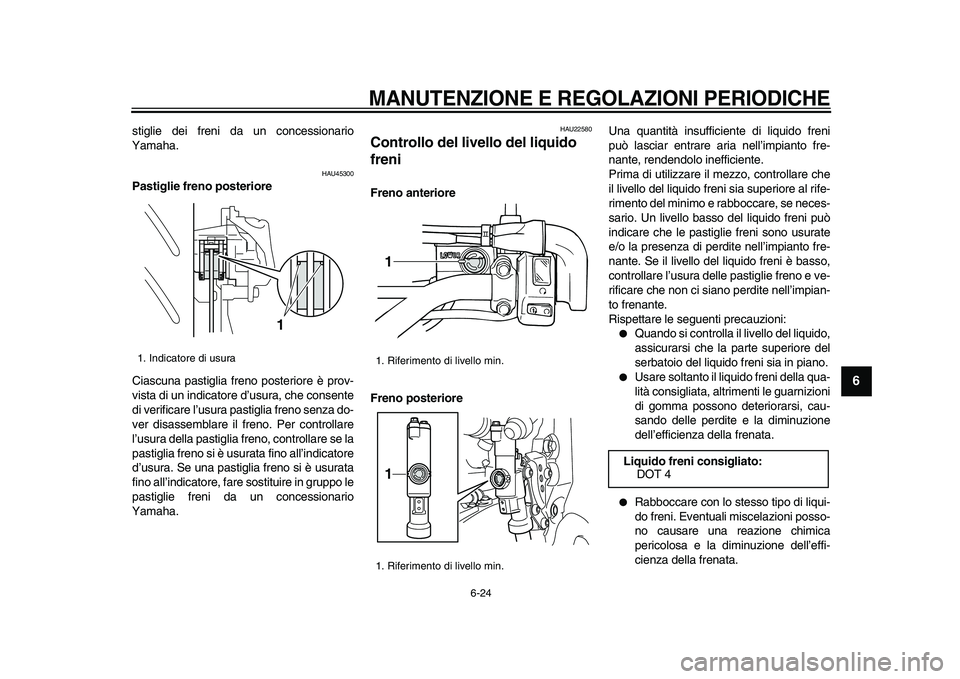

stiglie dei freni da un concessionario
Yamaha.
HAU45300
Pastiglie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di un indicatore d’usura, che consente
di verificare l’usura pastiglia freno senza do-
ver disassemblare il freno. Per controllare
l’usura della pastiglia freno, controllare se la
pastiglia freno si è usurata fino all’indicatore
d’usura. Se una pastiglia freno si è usurata
fino all’indicatore, fare sostituire in gruppo le
pastiglie freni da un concessionario
Yamaha.
HAU22580
Controllo del livello del liquido
freni
Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può lasciar entrare aria nell’impianto fre-
nante, rendendolo inefficiente.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenante.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.

Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.

Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
1. Indicatore di usura
1

1. Riferimento di livello min.
1. Riferimento di livello min.
11

Liquido freni consigliato:
DOT 4

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-25
1
2
3
4
5
6
7
8
9

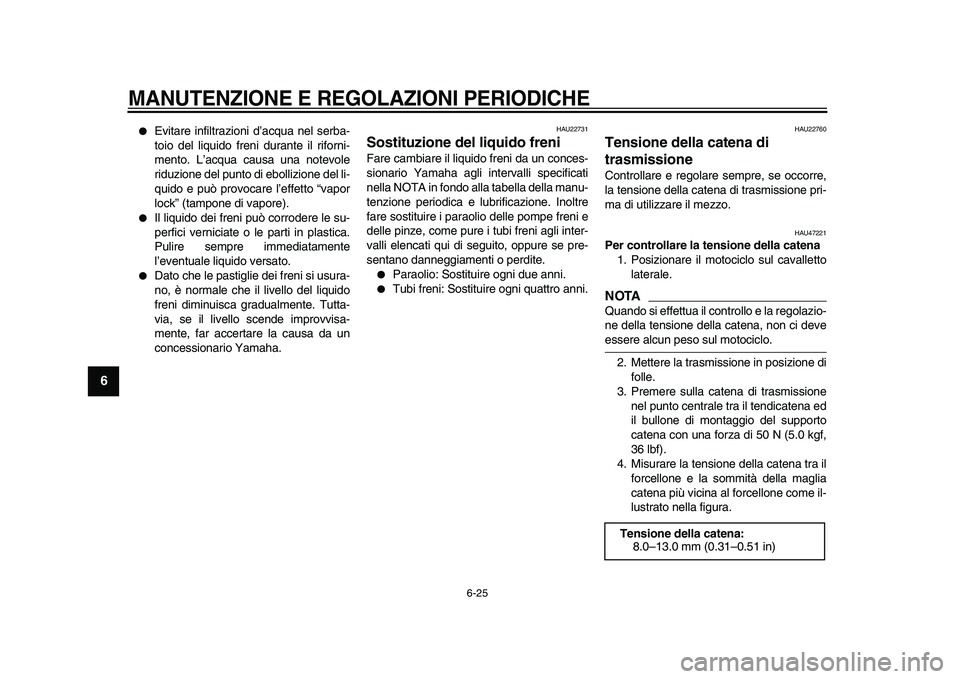

Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevole
riduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).

Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente
l’eventuale liquido versato.

Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisa-
mente, far accertare la causa da un
concessionario Yamaha.
HAU22731
Sostituzione del liquido freni
Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
HAU22760
Tensione della catena di
trasmissione
Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU47221
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.
NOTA

Quando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deve
essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Premere sulla catena di trasmissione
nel punto centrale tra il tendicatena ed
il bullone di montaggio del supporto
catena con una forza di 50 N (5.0 kgf,
36 lbf).
4. Misurare la tensione della catena tra il
forcellone e la sommità della maglia
catena più vicina al forcellone come il-
lustrato nella figura.
Tensione della catena:
8.0–13.0 mm (0.31–0.51 in)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-26
2
3
4
5
67
8
9

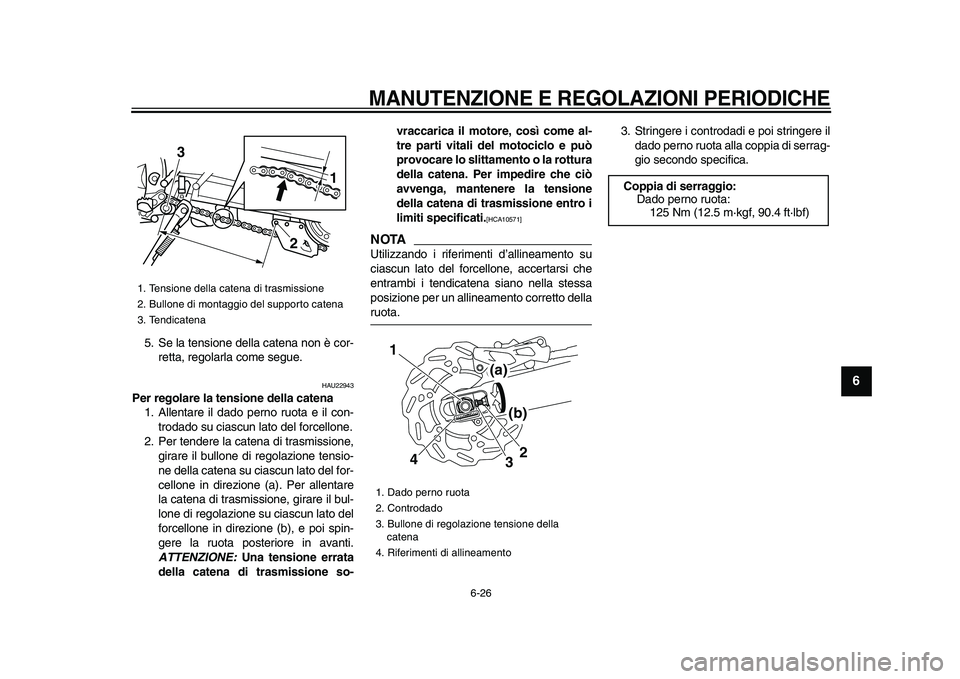

5. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU22943
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE:
Una tensione errata
della catena di trasmissione so-vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]

NOTA

Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto della
ruota.3. Stringere i controdadi e poi stringere il
dado perno ruota alla coppia di serrag-
gio secondo specifica.
1. Tensione della catena di trasmissione
2. Bullone di montaggio del supporto catena
3. Tendicatena
1
3
2

1. Dado perno ruota
2. Controdado
3. Bullone di regolazione tensione della
catena
4. Riferimenti di allineamento
1
32
4
(b)
(a)
Coppia di serraggio:
Dado perno ruota:
125 Nm (12.5 m·kgf, 90.4 ft·lbf)

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-27
1
2
3
4
5
6
7
8
9

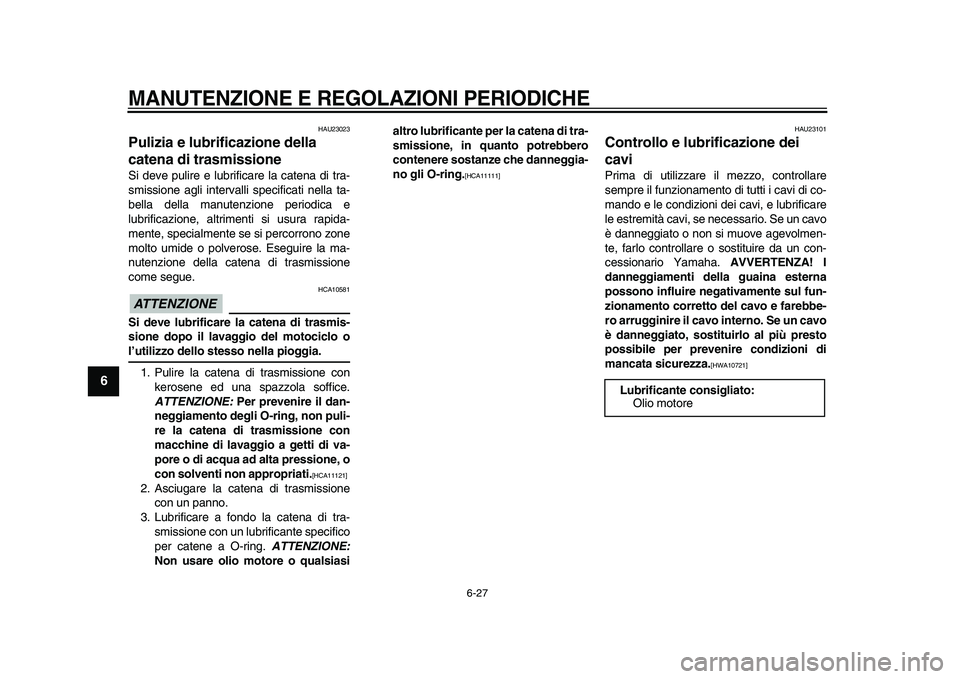

HAU23023
Pulizia e lubrificazione della
catena di trasmissione
Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.
ATTENZIONE

HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE:
Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]

2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
ATTENZIONE:
Non usare olio motore o qualsiasialtro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]

HAU23101
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha.
AVVERTENZA! I
danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]

Lubrificante consigliato:
Olio motore

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-28
2
3
4
5
67
8
9

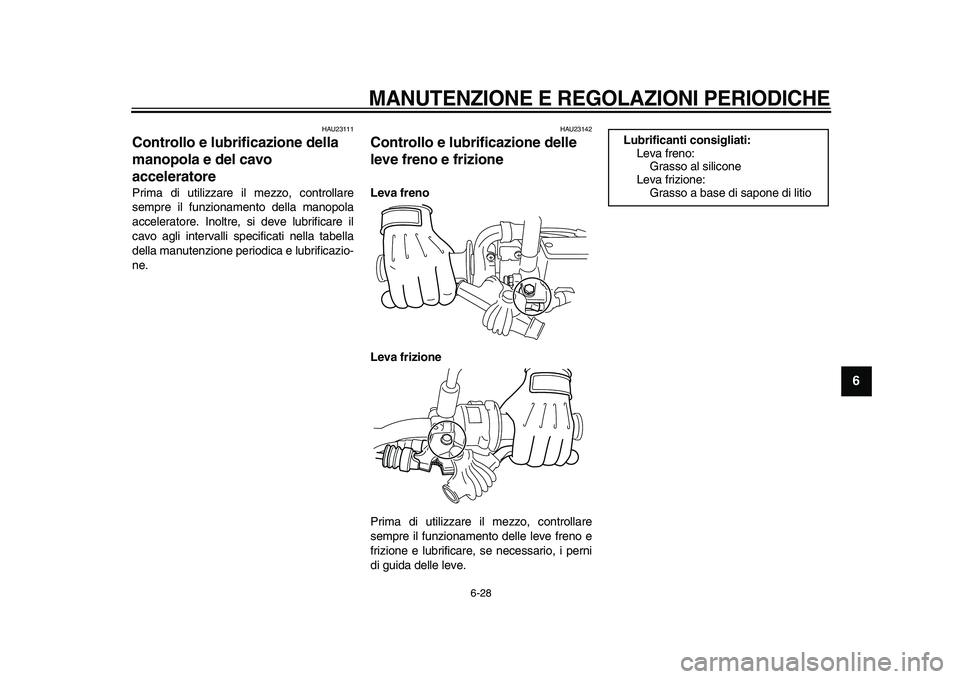

HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
HAU23142
Controllo e lubrificazione delle
leve freno e frizione
Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve freno e
frizione e lubrificare, se necessario, i perni
di guida delle leve.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-29
1
2
3
4
5
6
7
8
9

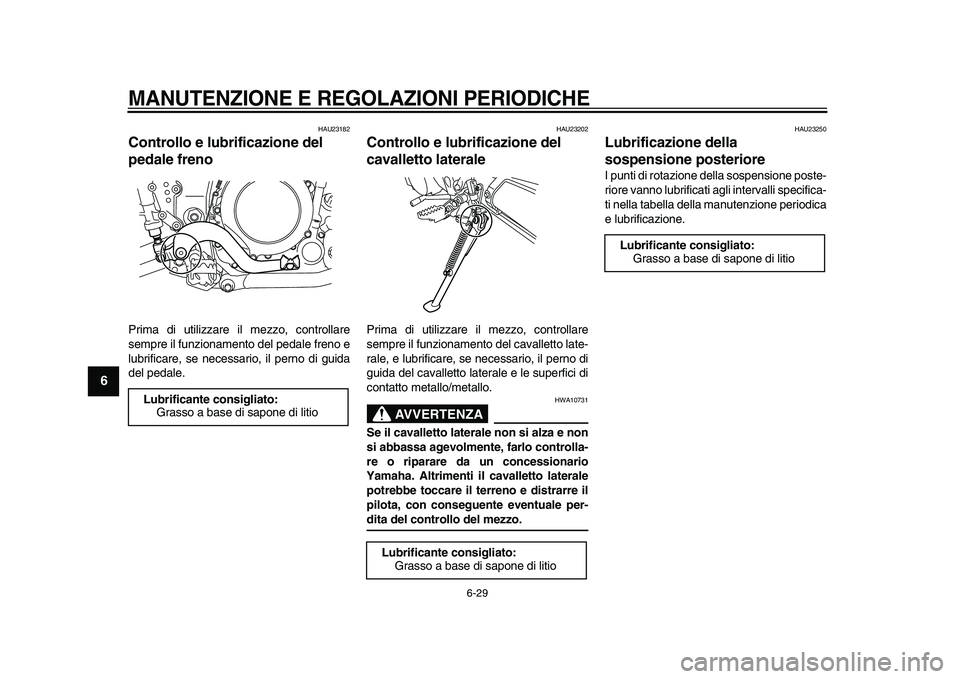

HAU23182
Controllo e lubrificazione del
pedale freno
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del pedale freno e
lubrificare, se necessario, il perno di guida
del pedale.
HAU23202
Controllo e lubrificazione del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto late-
rale, e lubrificare, se necessario, il perno di
guida del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA

HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-
dita del controllo del mezzo.
HAU23250
Lubrificazione della
sospensione posteriore
I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-30
2
3
4
5
67
8
9

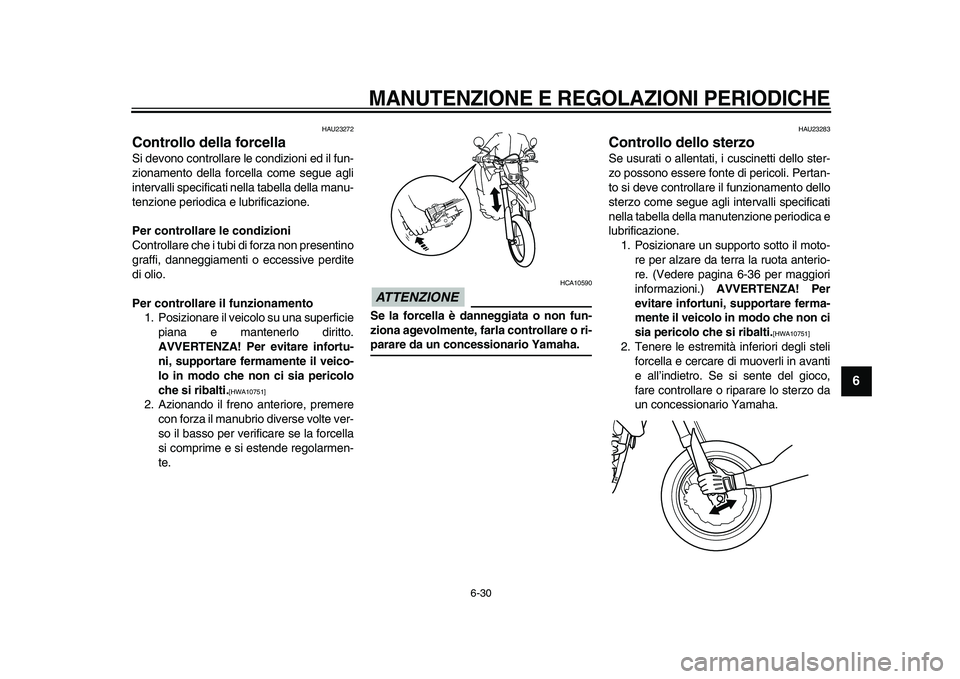

HAU23272
Controllo della forcella
Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.

[HWA10751]

2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE

HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23283
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-36 per maggiori
informazioni.)
AVVERTENZA! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]

2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.

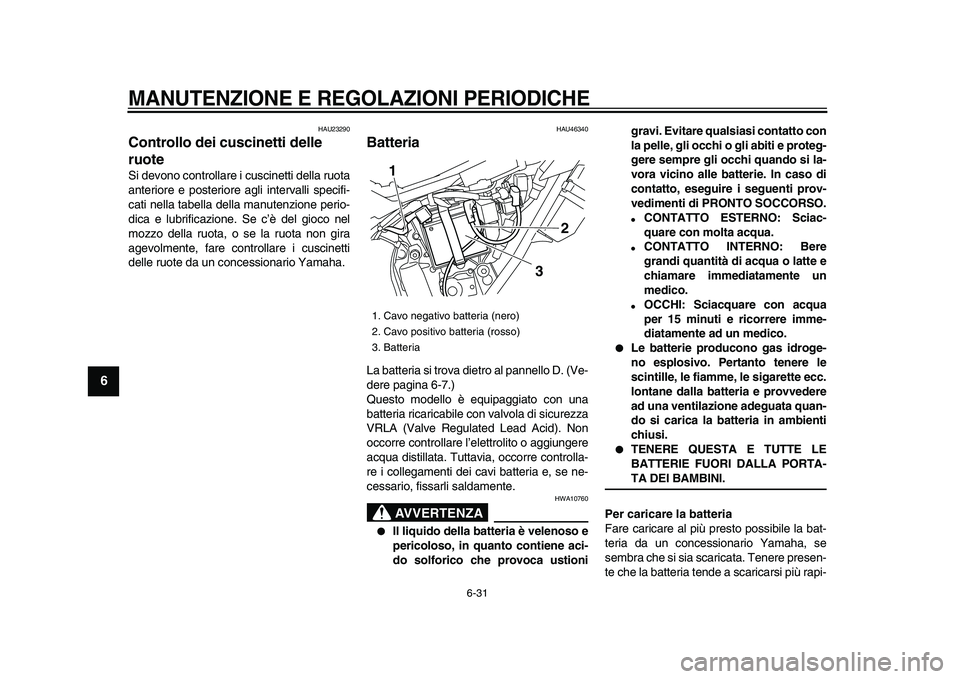

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-31
1
2
3
4
5
6
7
8
9

HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU46340
Batteria
La batteria si trova dietro al pannello D. (Ve-
dere pagina 6-7.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, fissarli saldamente.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustionigravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.

CONTATTO ESTERNO: Sciac-
quare con molta acqua.

CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.

OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
3
2
1
